3. 交流穩壓電源應用

　　3.1全自動無觸點交流穩壓器電路

　　在市電電壓為150V~300V范圍內變化時本電路均可以準確、快捷地調整輸出電壓。

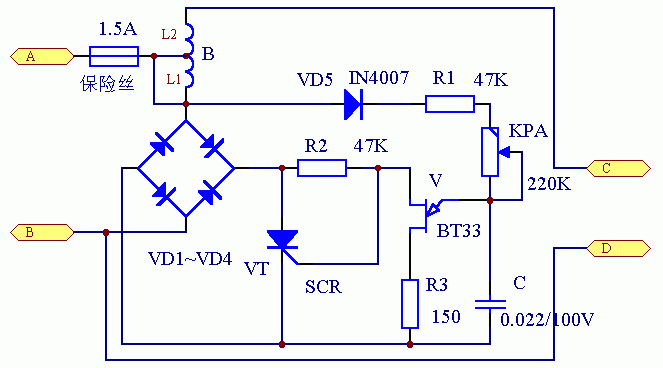

　　電路如圖所示。市電經過L1進入VD1~VD4全橋整流以后加在晶閘管VT上，VT的導通角受到BT33的控制。BT33、C、R1、R2、R3和KP組成一個張弛振蕩器，改變KP可以改變振蕩周期。

　　當市電電壓升高時，加在BT33上的電壓相應升高，振蕩加快，VT導通角減小，VT上的電壓升高，使L1上的電壓不變；反之VT上的電壓降時L1上的電壓 仍然不變；于是經過L2耦合后的電壓也就保持恒定。由于采用了全橋整流，L1、L2上的電壓都是正弦波。

　　VD1~VD4和VT上的電流要根據變壓器的容量選取且要有較大余量，耐壓均應在600V以上。R1、R2選用3W電阻，KP最好選用2W以上的可調電阻。

　　3.2無觸點斬波式交流穩壓器

　　采用增強型脈寬調制EPWM控制策略的無觸點斬波式交流穩壓器的簡化原理電路如圖所示，它主要由主電路和控制電路兩部分組成的。主電路由橋式斬波器T1到T4及其輸出串聯補償變壓器Tr、直流整流電路D1到D4和交流輸出濾波器Lf、Cf組成。橋式斬波器通過其輸出串聯補償變壓器Tr的次級串聯在市電電源與負載之間，以便對市電電壓的波 動進行正負補償。橋式斬波器輸出電壓中的諧波，由輸出濾波器Lf、Cf來濾除。橋式斬波器所需的直流整流電源，由取自穩壓電源輸出端的市電電源，通過二極管整流電路D1到D4來供給。這里應指出的是，EPWM橋式斬波器電路T1到T4并不是工作在通常的逆變狀態，而是工作在橋式斬波狀態。這是由它的EPWM工作方式、直流電源電壓波形和直流電容Cd值的大小及其功能來區分的。如圖所示，橋式斬波器的直流電壓，不是通過電容Cd把整流電壓濾波成恒定平滑的直流電壓，而仍然為單相橋式整流未經濾波的波形，可參考圖6b）。也就是說，直流電容Cd的值較小，不再具有直流濾波功能，而只是為了創造一個續流通路而設置的。由于斬波器的開關頻率較高，所以在一個續流周期內的續流能量是很小的，因此Cd的值也很小。Cd的充放電 速度很快，不會影響整流電壓的上升和下降速度，使Cd上的電壓波形與濾波前的整流電壓波形相同。也就是說，Cd只有續流功能，不再具有濾波功能，因此Cd對整流波形不產生影響。橋式斬波器T1到T4是工作在EPWM斬波狀態， 而不是工作在逆變狀態。
