第1步：您需要的工具

要完成此項目，您需要3D打印和焊接。如果您不知道如何做，請找一位可以幫助您的朋友或?yàn)槟鲞@一部分。您可以訂購Teensy 3.6并使用其中的插針，但如果您不能焊接，則有幾個步驟您無法繼續使用，因此請?zhí)崆翱紤]這些技能。

您將需要一個烙鐵和一個焊料吸盤或焊錫芯。您還需要一些尖嘴鉗，剪線鉗（或者如果需要，可以使用鉗子內置的那些），剝線器或其他一些方法來切斷電線的絕緣層（剃刀可以在夾點中工作） ），一點電工膠帶和一把剃刀/精確刀。

第二步：下載文件

下載Overkill的zip文件控制箱。該zip文件包含3D打印Overkill控制盒所需的所有.stl文件以及編程作為其大腦的Teensy 3.6所需的teensyduino代碼。

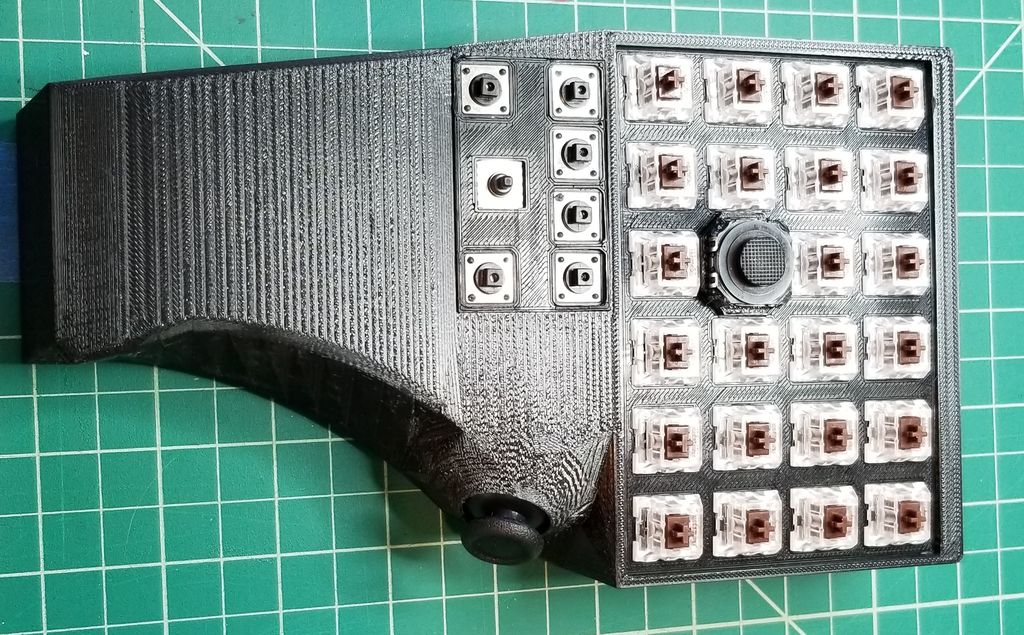

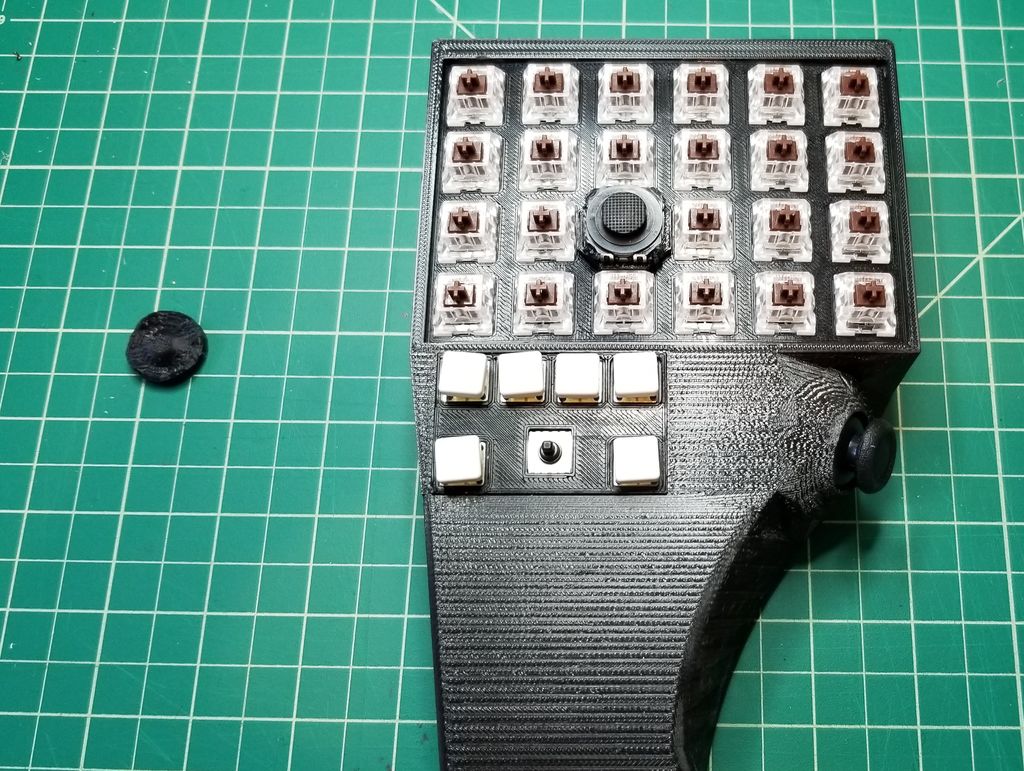

有兩個不同版本的正文Overkill控制盒。當我開始時，我的手腕處于較低的位置。使用盒子一段時間后，我重新設計了盒子，將手腕放在更高的位置，這樣它可以將手向前推，伸出手指的觸及范圍，更容易觸及后排的按鍵。我的手距離我的手掌底部約18厘米，或者距離我最長手指的尖端不到7英寸。除非您的手明顯大于此，否則我建議使用“OCB_BodyHigh.stl”文件并丟棄“OCB_BodyLow.stl”文件。

步驟3：3D打印部件

我打印的所有零件都是低質量（0.4毫米），除了機身，我以高質量（0.1毫米）打印。一些部件已經設置為顛倒打印，以便在完成后打印的更光滑部分將面朝上 - 或者避免懸垂 - 因此您不必翻轉任何部件進行打印。您的軟件可能會嘗試將它們從打印區域中取出，因此在打印時可能需要將它們置于打印床上。

所有部件均設計為無需支撐即可打印。

如果您沒有3D打印經驗，請?jiān)儐?wèn)您的朋友，詢問您的同學，詢問您的老師，或?qū)ふ腋浇?a target="_blank">創客空間，并詢問您是誰。如果您無法訪問3D打印機，那里有可以為您打印3D文件的服務，但我沒有使用它們，所以我不能保證它們的質量。

一次你完成了，你應該擁有照片中顯示的所有部分。

如前所述，除非你認為你的手足夠長，否則我建議丟棄“BodyLow”文件。

步驟4：訂購電子產品

除3D打印部件外，還需要各種電子元件。我能夠從亞馬遜在線訂購大部分零件。這就是你需要的?；诳焖俚幕ヂ?lián)網搜索，我寫這篇文章的所有價格都以美元計算。您可以通過購物或從特定賣家訂購或從當?shù)仉娮由痰曩?gòu)買來獲得更好的價格。

1 Teensy 3.6（36美元）或（45美元）帶針腳。除非您想自己焊接它們，否則請使用引腳進行訂購，在這種情況下，您需要48英寸的公針頭。對于這個項目，您不需要所有孔上的標題，只需要兩個外部行。

1 USB 2.0 A公頭到Micro B 5針公頭電纜。 （4美元）許多人已經有其中一個已經存在，所以你可能已經有了這個。這將是您用來將控制盒連接到計算機的方法，因此請確保獲得適合您的設置的長度。

5“公針頭”以更換迷你上的針腳操縱桿讓他們按照我們需要的方式指出。

1 PSP 1000模擬操縱桿（8美元）

23個鍵盤按鍵開關。 （40美元）或（10美元）這些產品來自各種制造商，并有各種不同的顏色，分別對應不同的特性。我通過四處購物和從轉售商處訂購，訂購了不到10美元的40美元。在線鑰匙交換機經常用完熱門交換機，所以如果您所看到的網站沒有您需要的網站，請查看其他一些網站，您應該能夠找到所需內容。如果您為我們的目的獲得板安裝類型或PCB安裝類型并不重要，但是當您焊接時，板安裝可能會給您一點額外的空間，因此如果您需要在不同的之間進行選擇，您可以使用那是一個決勝局，并采用板式安裝。

23個Keycaps（$ 0）到（$ 40 +）。如果您在線搜索，您可以找到3D模型，在thingiverse或其他網站上打印您自己的鍵帽，無需額外費用。這個盒子你需要總共23個鍵帽。我能夠找到兩個12鍵數字行加“ - ”和“+”鍵從一個在線商店清關，給了我24個鑰匙15美元。有些地方出售新穎的鍵帽，每個售價高達5美元，所以如果你愿意，這可能會變得非常昂貴。如果你有一個舊機械鍵盤，或者在舊貨店找到一個機械鍵盤，那么如果它是合適的鍵盤，你可以蠶食鍵帽。你會知道的，因?yàn)槿绻銓⑺鼈兝虏⑺鼈兎^(guò)來，正確類型的背面會有一個+形狀的洞。如果你找不到合同，我建議你自己打印。

6“uxcell 4針觸覺瞬間12mm x 12mm x 8mm開關帶帽”（10美元5美元）如果你想替代不同的帽子或按鈕樣式，只要底座具有相同的尺寸和形狀，并且具有相同的針腳位置，它仍然可以工作。有一些有圓形按鈕。方形紐扣帽通常會因?yàn)閿[動而略微彎曲，所以如果您對此感到困擾，您可能需要嘗試圓帽或無蓋帽。請務必在訂購前查看高度。我不建議任何小于8毫米的東西，但你可能能夠達到12毫米并仍然舒適。

1“10x10x9mm 6針5路瞬間方形SMD SMT輕觸開關”（9美元）適用于5）

1“FICBOX雙軸XY操縱桿”（5美元9美元）其他品牌可能工作得很好，但我是圍繞這個品牌設計的，如果您獲得的板的對齊或尺寸是不同的它們可能不合適。

3英尺的22規格實心連接線。 （100英尺10美元）到處購物或參觀當?shù)氐囊患覑?ài)好商店，你幾乎不需要那么多。

38根公對母跳線20厘米長。 （每120美元7美元）這些通常是“絲帶”，這很好，你可以根據需要?jiǎng)冮_(kāi)它們。

6根母對母跳線20厘米長（0美元 - 包含在上面的套裝中）如果您購買各種包裝，則為120）

步驟5：編程Teensy 3.6

您需要下載Arduino IDE，這是一個程序，可以讓您編程基于Arduino的微控制器。你可以在這里找到它：https：//www.arduino.cc/en/Guide/HomePage

一旦你安裝了它，你需要Teensyduino添加，其中包含編程Teensy所需的其他軟件系列微控制器。你可以在這里找到它：https：//www.pjrc.com/teensy/teensyduino.html

安裝完畢后，使用USB線將Teensy 3.6連接到計算機，打開先前下載的zip文件中的“Overkill_Control_Box_Teensyduino_Code.ino”文件，然后單擊指向右側的箭頭（請參閱附圖）將代碼上傳到您的Teensy 3.6。您可能需要按Teensy板上的重置按鈕上傳代碼，不用擔心，如果您這樣做，它會顯示一張圖片。

如果您想重新編程Teensy一旦板子全部放在一起，盒子的左側有一個小洞。如果您拉直一個回形針并穿過該孔，則該部件內部會有另一個孔，用于將Teensy板固定到位。您可能需要稍微感覺一下才能將回形針排成一排，但如果您直接進入，則應該沒有太多麻煩。即使在完成裝配后，也可以使用回形針按下按鈕。

我不是編碼專家，所以如果你想創新或改進它并分享你的代碼，請做！我在代碼中添加了注釋?zhuān)虼巳绻阆脒M(jìn)行更改，應該非常清楚所有部分的功能。

給我?guī)?lái)麻煩的一件事就是PSP 1000操縱桿滑塊很大死區并且每個軸沒有一致的最大值和最小值。要解決此問題，代碼會在您使用時計算這些問題。如果您發現PSP 1000操縱桿正在經歷漂移，請將其移動一個大圓圈并且它應該為您校準并且問題應該消失。

步驟6：練習安裝所有零件一起

我整理了一個關于所有部件如何組合在一起的視頻演示。在進一步學習之前，練習將所有部件組合在一起，以便了解事情的進展情況。在涉及任何電子設備之前，現在更容易進行更改，磨邊或進行其他調整。

在此步驟中，您還將按鍵開關和PSPSlideMount插入KeyswitchPlate;按照視頻中的說明進行操作。

完成后，再將盒子拆開，但將鑰匙和PSPSlideMount保留在KeyswitchPlate中。

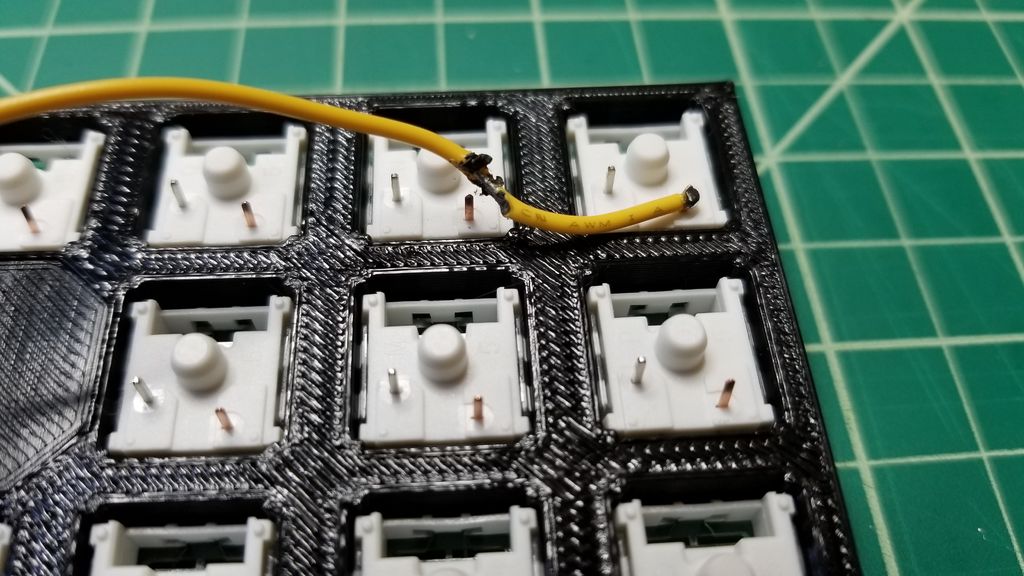

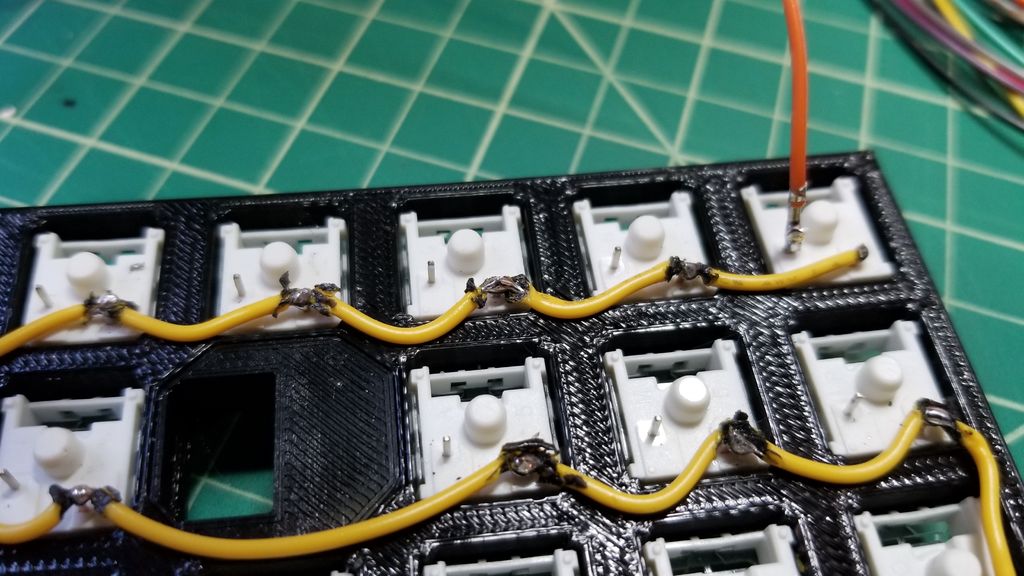

步驟7 ：焊接KeyswitchPlate地線

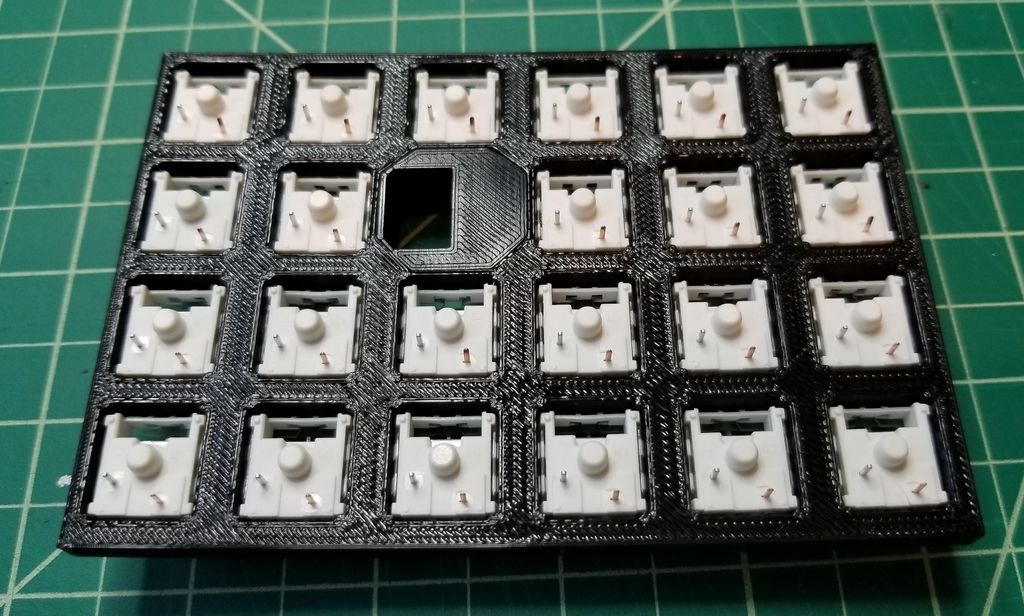

將所有按鍵插入KeyswitchPlate后，將其翻轉，以便可以看到所有按鍵所在的下側。對于這些開關，電流方向并不重要，所以不要擔心。

看看你的按鍵開關，注意兩個引腳是如何有點不同的。對于我來說，它們的位置略有不同，其中一個是鍍銅的。這只是為了保持一致性，如果你以同樣的方式做所有的開關，它會更加有序和容易地跟蹤。

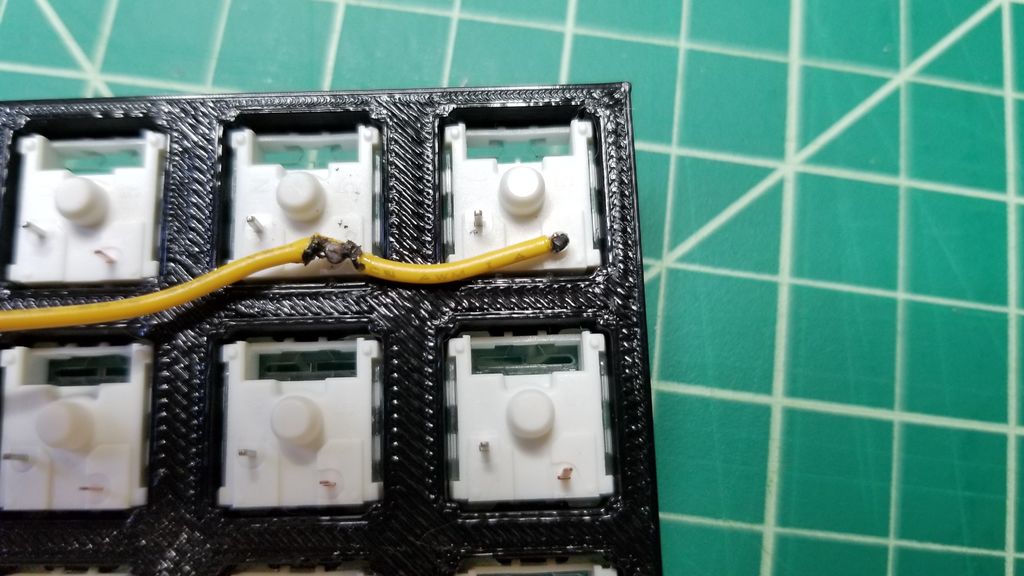

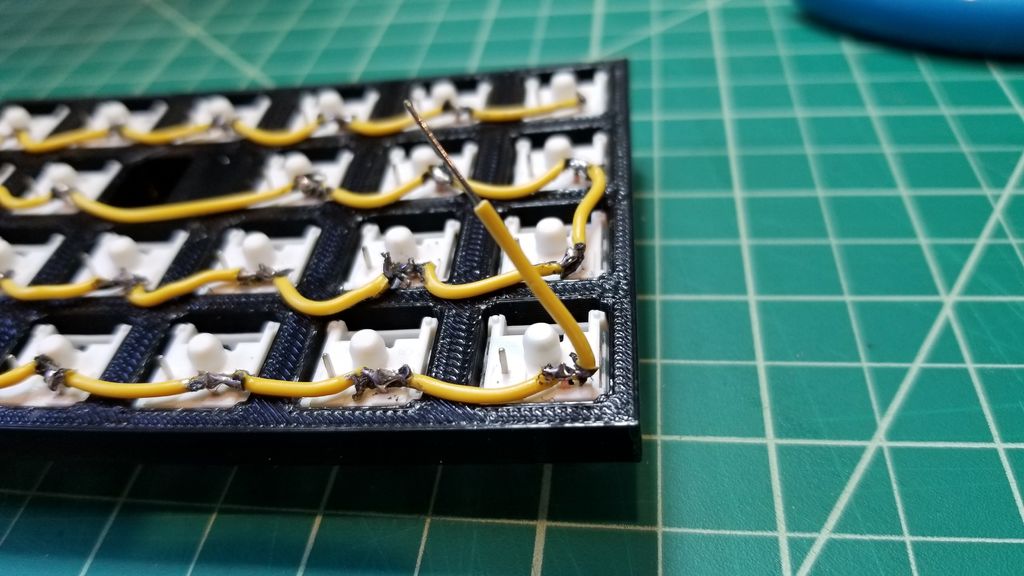

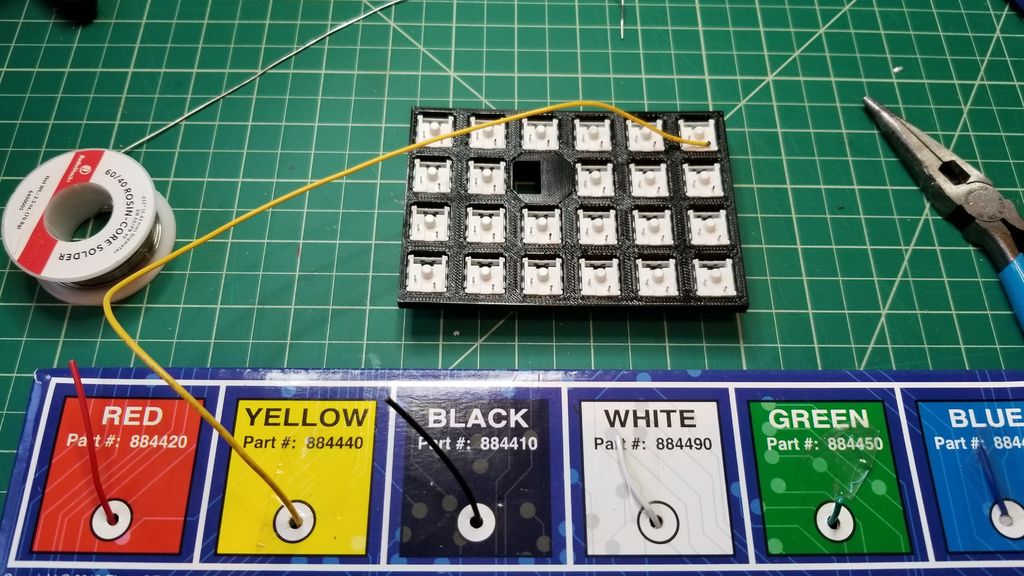

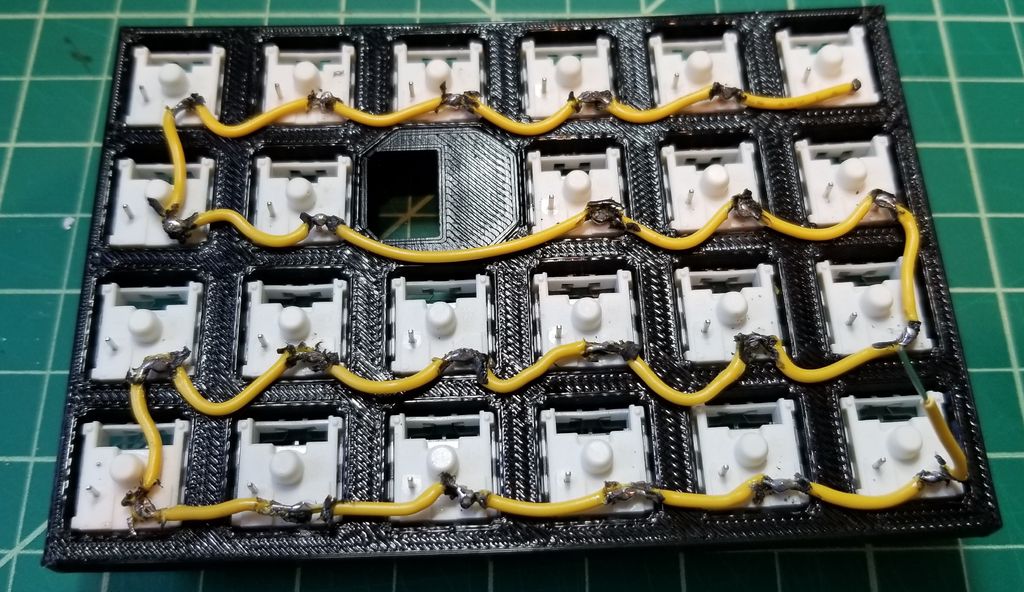

拉出22號實心掛鉤線并在其中一個角中選擇一個鍵，我選擇了右上角。從末端剝離約3毫米并將其焊接到您選擇的銷釘上。對于我的開關，我使用了所有鍍銅引腳進行此步驟。始終在通風良好的區域進行焊接，最好使用風扇和碳過濾器來吸走煙霧。吸入焊錫煙霧是不健康的。

在這個項目的第一個版本中，我在鏈中的每個引腳之間焊接了單根細線。這引起了很多技術難題，我建議只需將一些絕緣材料熔化，露出內部電線并將其焊接到下一個引腳而不切斷電線。

彎曲導線使其在針腳之間具有平緩的曲線，并在接觸下一個鑰匙開關上的針腳時熔化絕緣層。不要膽怯，你不能融化電線，如果你融化得太多就沒關系。如果你沒有在電線上留下一點曲線，你用一根直線從一個引腳轉到另一個引腳，那應該沒問題，但我認為確保你的電線總是有一點松弛是好的做法;它允許物體在必要時彎曲，如果電線隨溫度變化而膨脹或收縮，則會增加一些物品。

一旦你將電線焊接在第一個和第二個按鍵開關之間，重復整個行的過程，向下，然后穿過下一行，依此類推，直到你走到盡頭。記得在PSP滑塊所在的孔周?chē)季€;它有自己的電線，所以你想給它們空間。完成焊接到最后一個按鍵開關后，測量大約3厘米或1英寸的額外電線以懸掛在末端，然后從末端剝?nèi)ゼs1厘米的絕緣層，如上一步所示。

在您考慮完成此步驟之前，請用鉗子抓住每個焊點旁邊的電線，然后輕輕擺動電線。如果電線移動，則焊料未連接到該開關;在那一點重新熔化焊料，并在針上添加一點焊料，直到一切都變得堅固。每當我把一把鑰匙都弄不通時，我把所有東西全部放在一起就會出現問題，它會回到一個松散的連接處，所以請花點時間檢查一下，以免讓你頭疼。

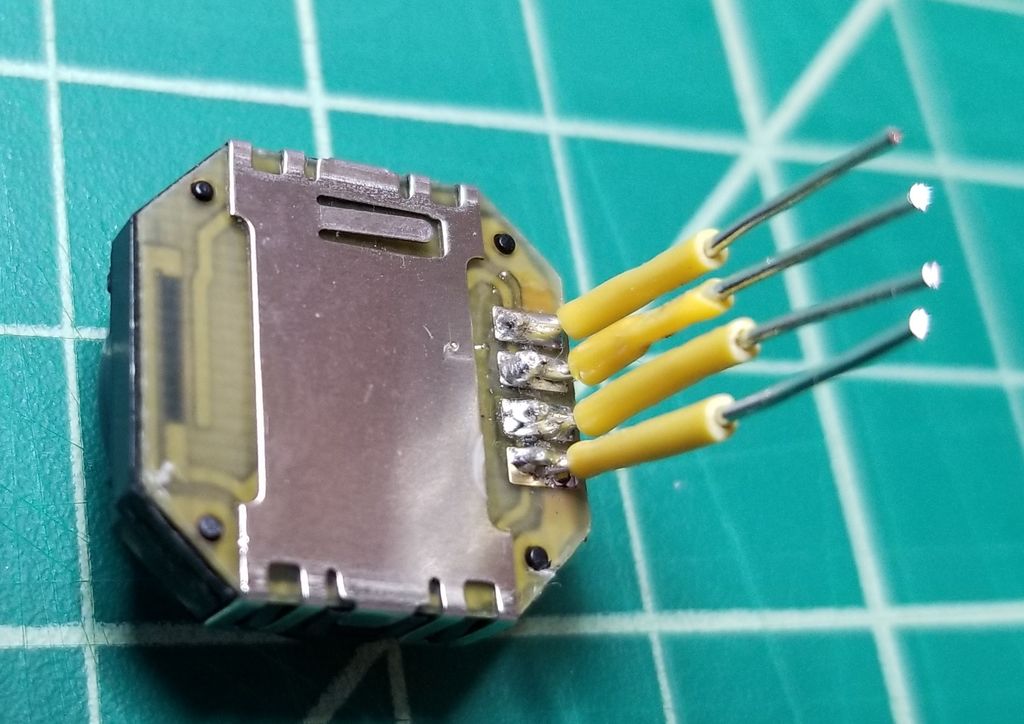

步驟8：焊接PSP 1000操縱桿上的電線

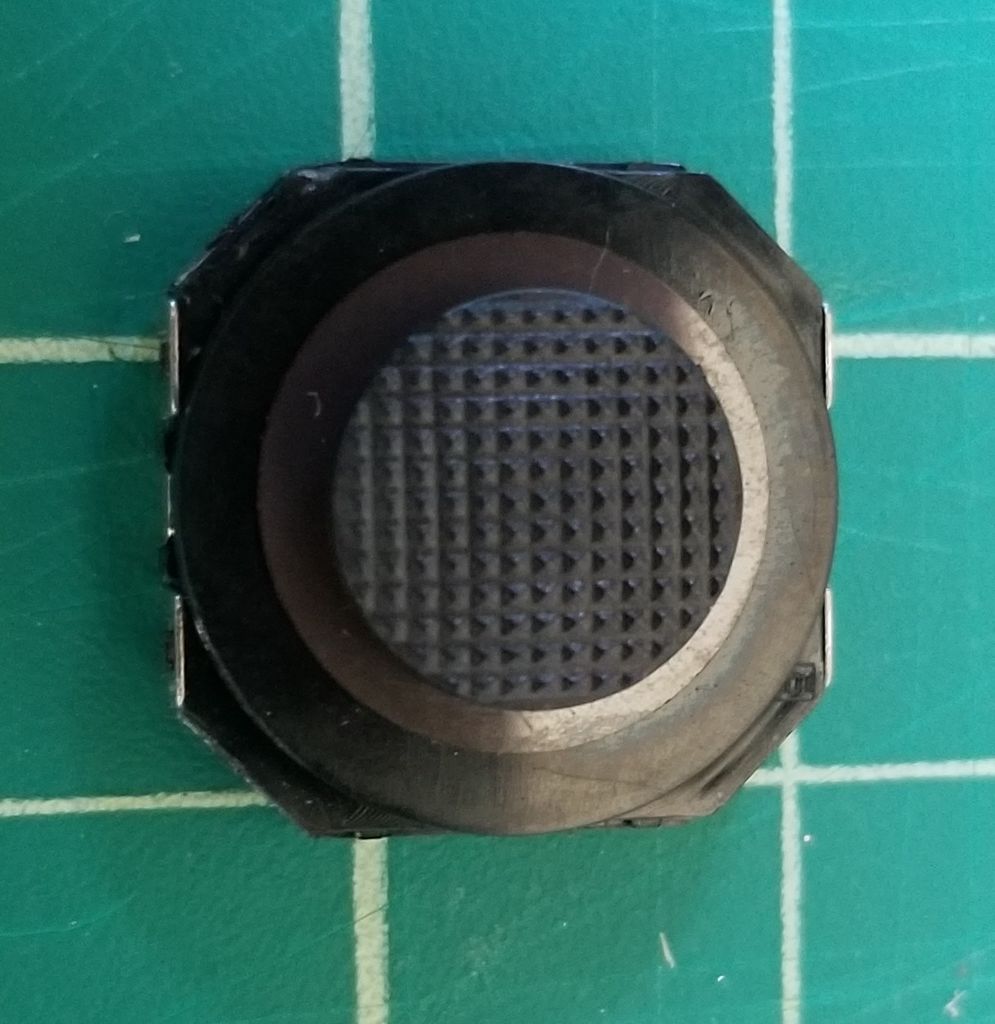

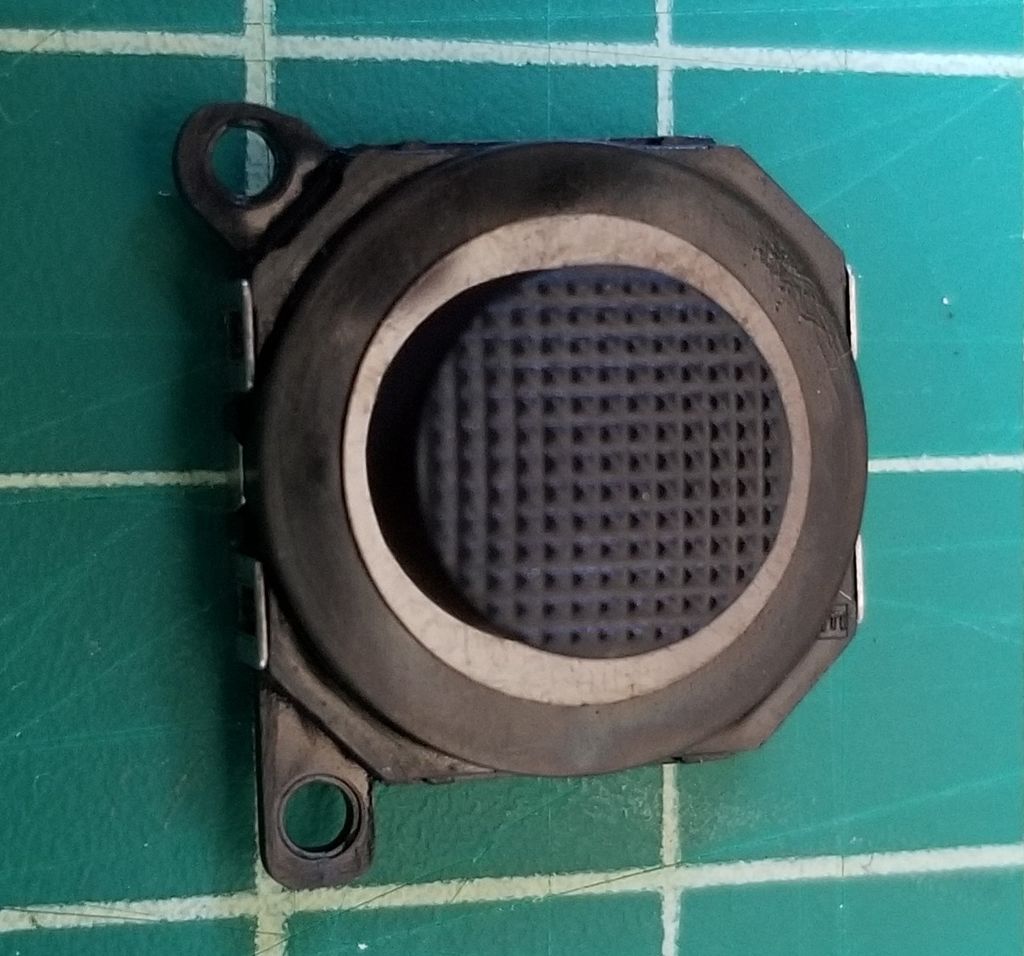

拿起PSP 1000操縱桿并切掉角落上的兩個安裝卡舌，使四個角都匹配。 （見第二張照片）

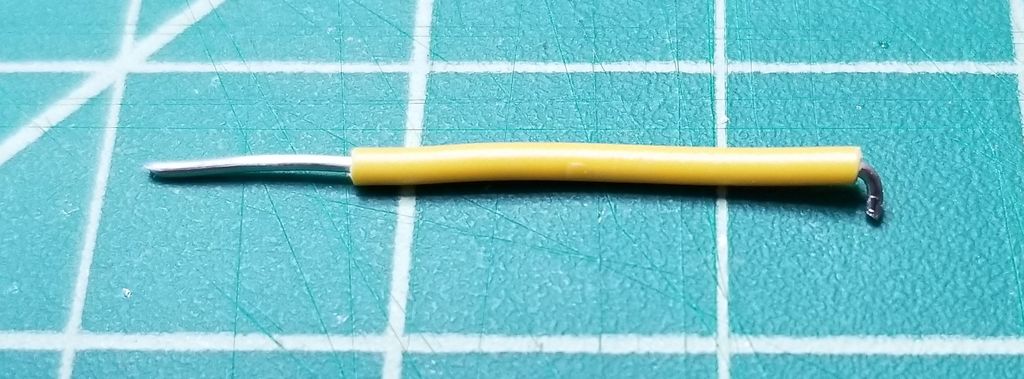

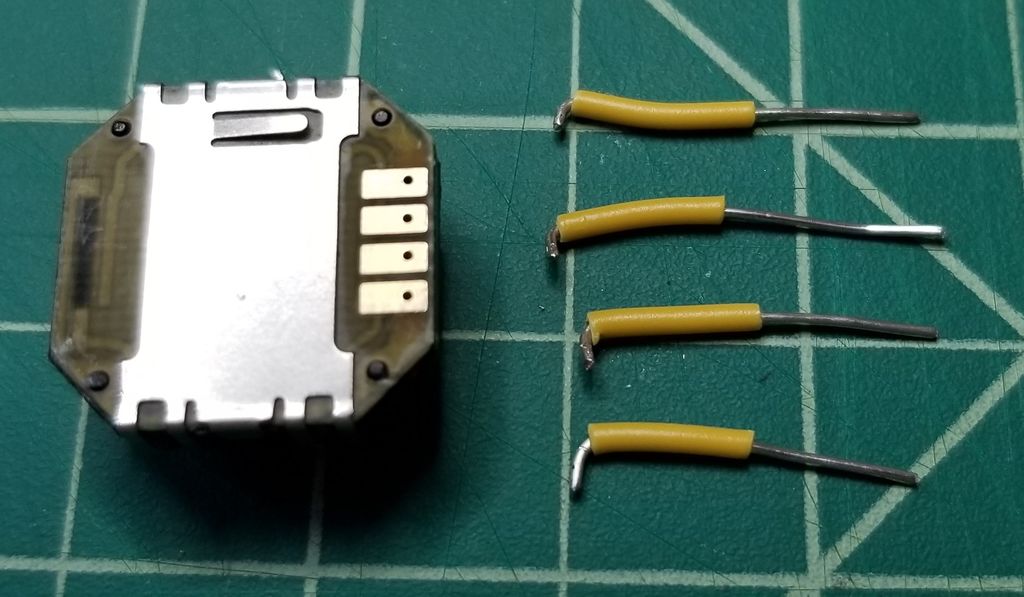

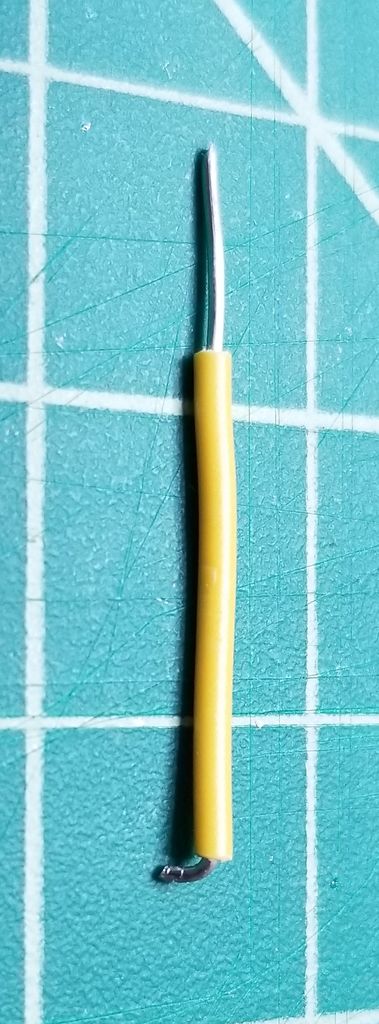

切割四段22號實心掛鉤線，約4厘米或1.5英寸長，剝?nèi)ヒ欢思s3毫米絕緣層，另一端剝離1厘米每個。如圖3所示，彎曲尖端90度外露線較少的端部。

參見照片4，理想情況下，絕緣材料在其開始伸出電路板的位置周?chē)Y(jié)束。最好讓它們太長而不是太短。如果它們太長，你可以隨時彎曲它們。

請注意，在最后一張照片中，我用彎曲的部分指向我的焊接，這樣導線都非常接近邊緣的開關。根據安裝板上的孔的位置，這實際上可以減少工作空間。我建議將導線焊接在一起，彎曲部分朝向電路板的邊緣，因此電線會從邊緣向上伸出一點距離。無論哪種方式都可行，只需給你一點誤差的空間。

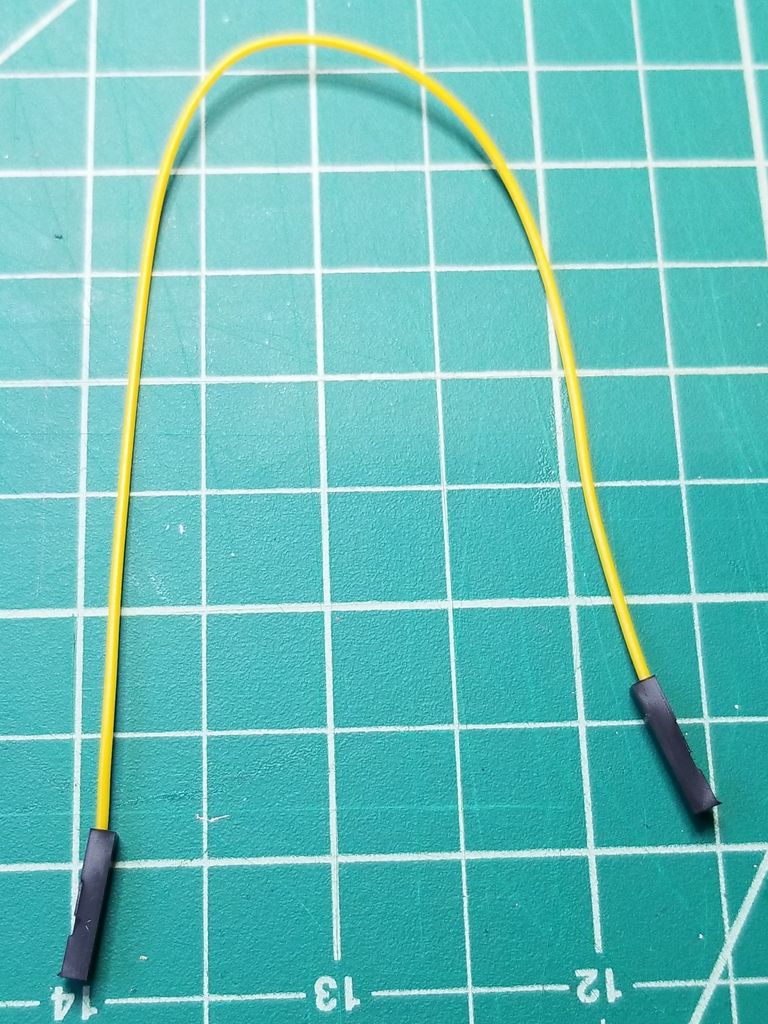

步驟9：準備公對母跳線

跳線經常采用色帶配置，使其在制造和分銷過程中更易于處理，只需一條線從一端開始，從帶上剝下一根電線。

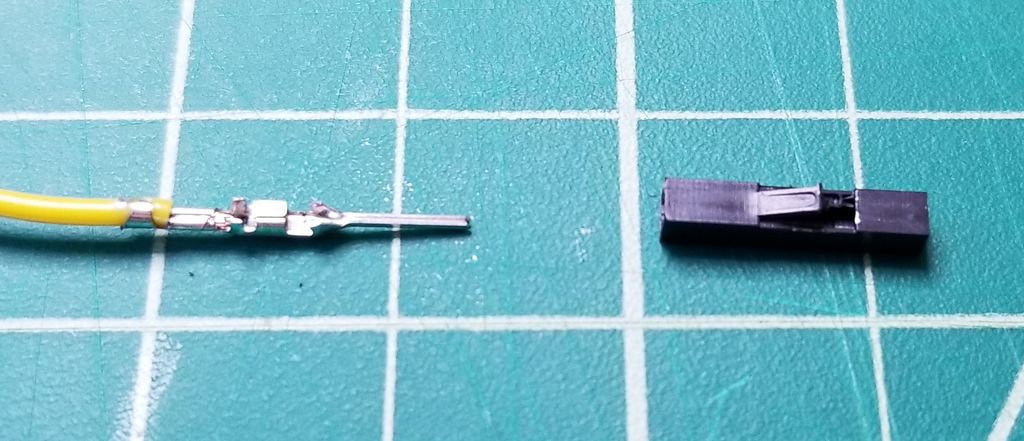

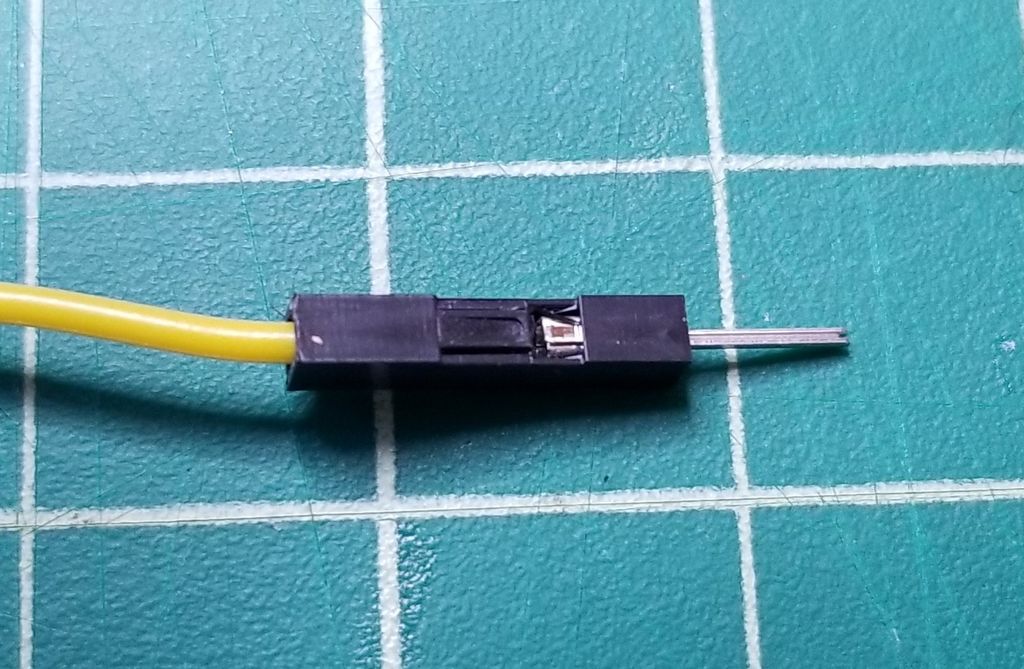

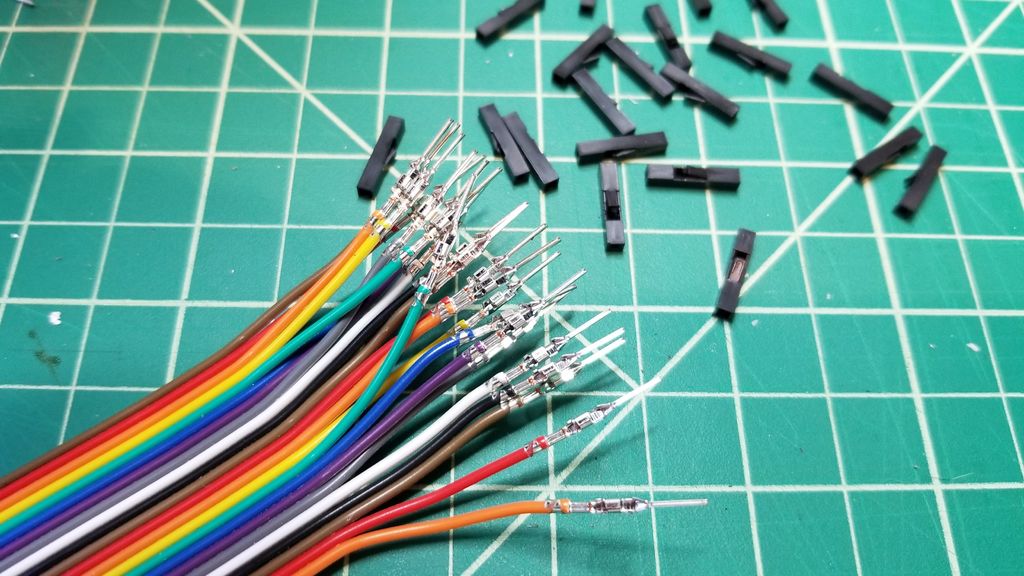

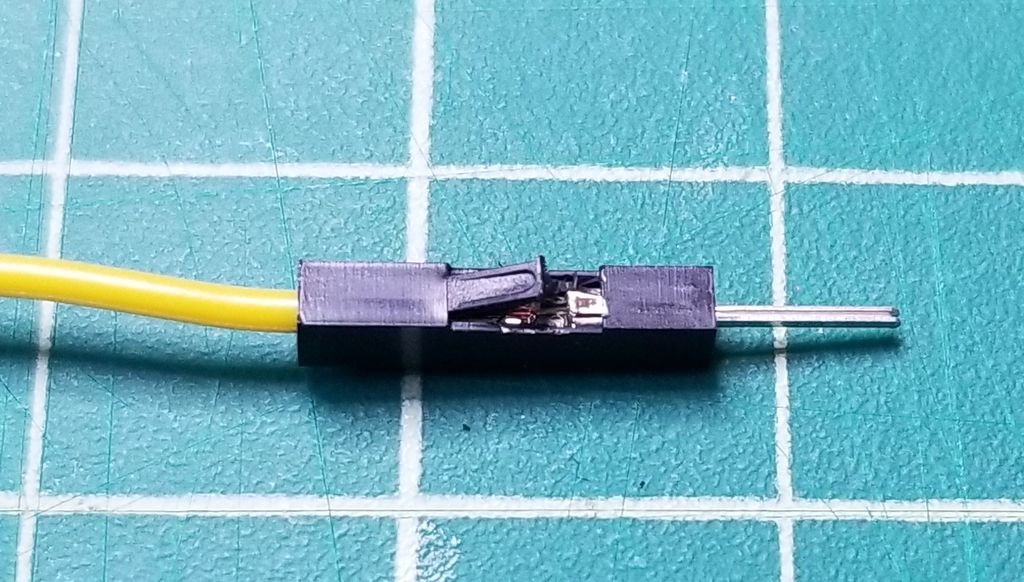

我們實際上不會使用電線上的公針。使用精確刀尖，牙簽或其他細長點的東西，找到黑色塑料盒上的小標簽，就在凸針的后面，然后將標簽撬起一點。這樣可以讓塑料盒從末端滑出，只露出金屬和金屬絲。

不要修改電線的母端，我們將按原樣使用它們。只能從公端卸下塑料盒。

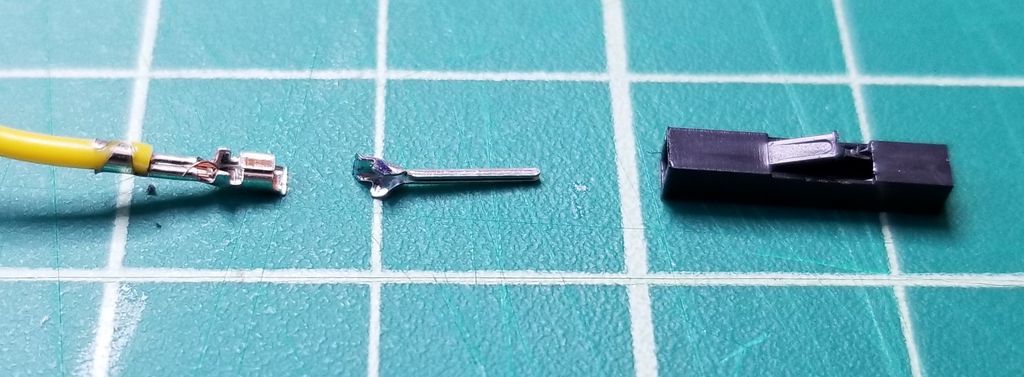

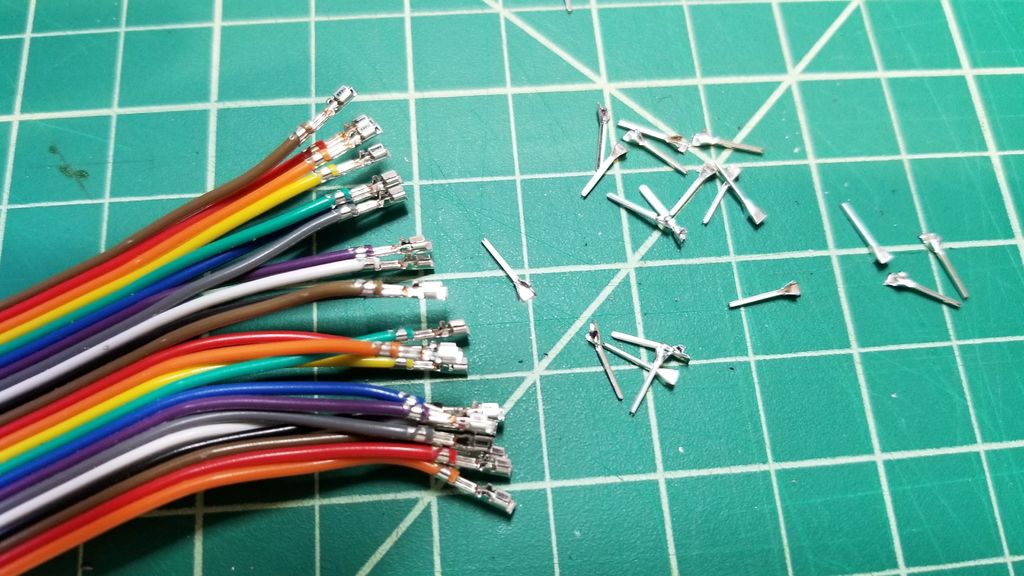

取下塑料盒后，您會看到筆尖有三個主要部分，即它被壓接到電線上的位置，一個小盒子形狀的區域和尖端。我們想要在尖端和盒子之間切割，這樣盒子就是電線的新端。請務必查看所有圖片，并確保在正確的位置切割。

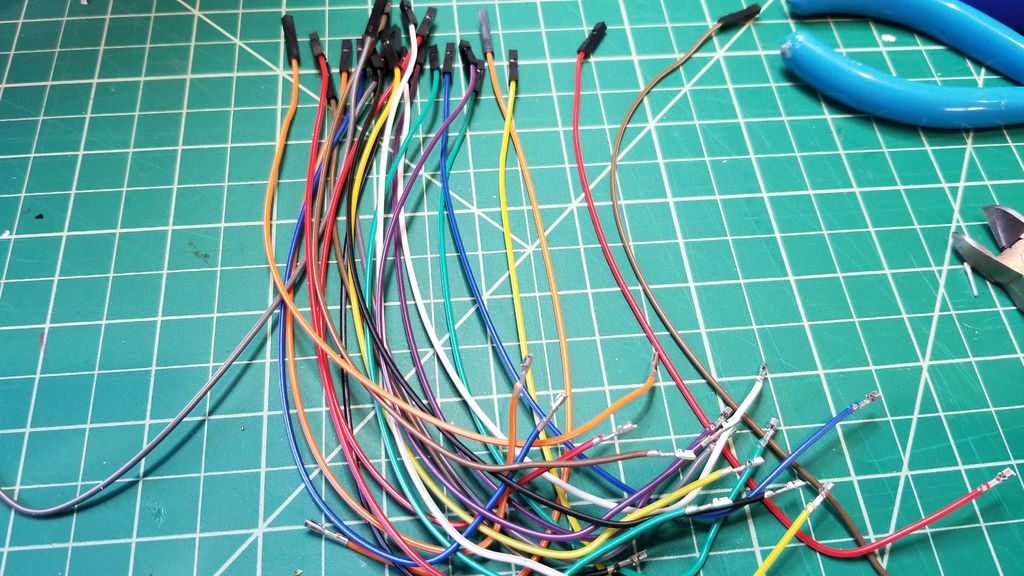

一旦陽端關閉，您可以將各個電線剝開，以便隨時可以使用。 （如果您在較早的步驟中執行此操作或者使用未連接的電線，那很好，它們?cè)趫?zhí)行某些準備工作時可以更容易處理，而不會纏結。）

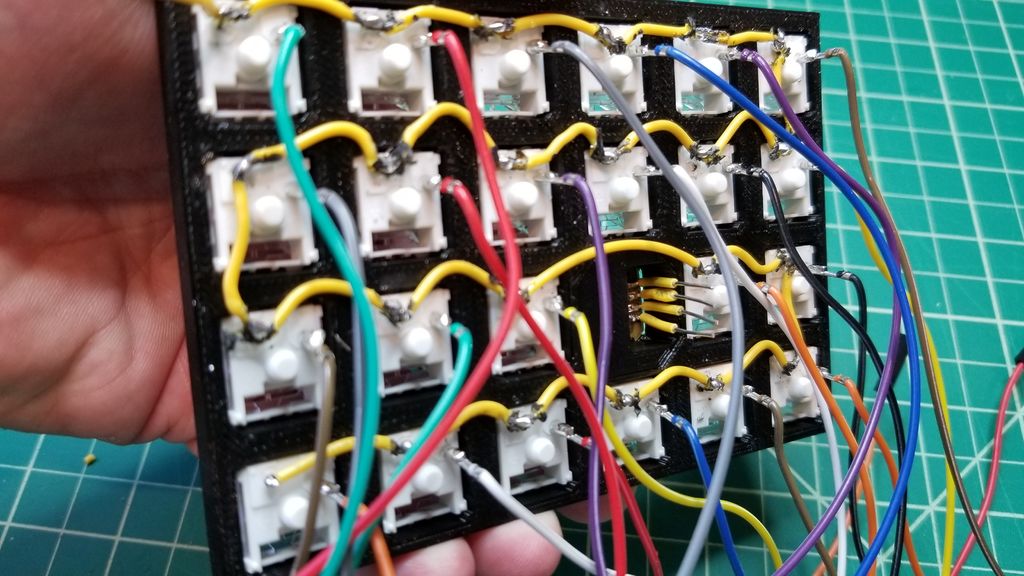

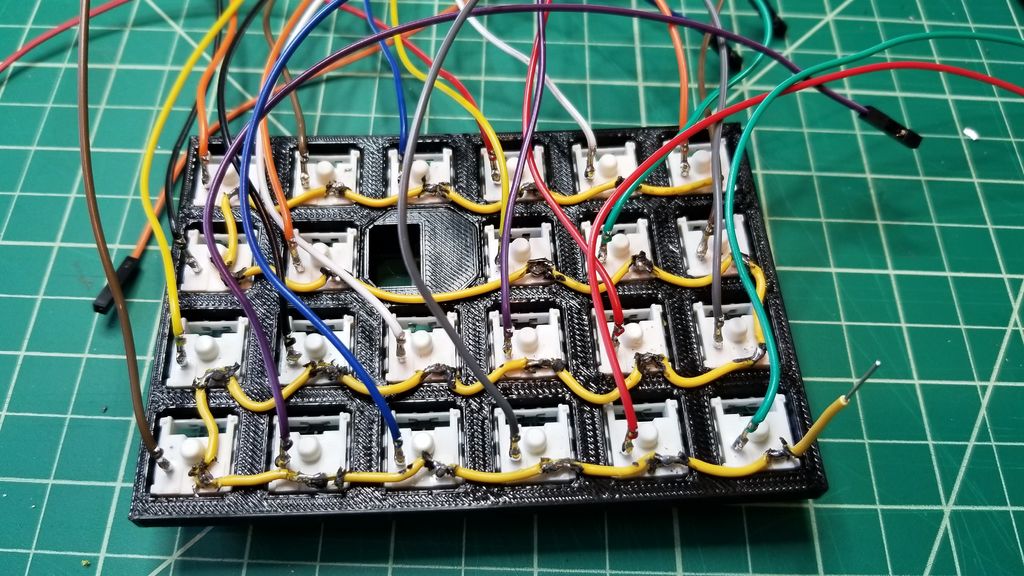

步驟10：焊接跳線連接到按鍵開關

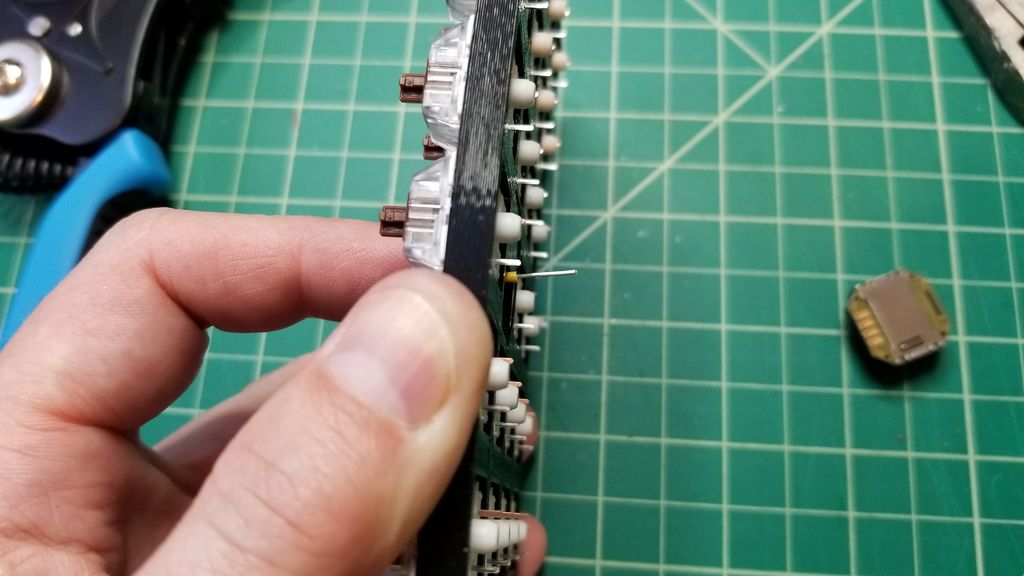

由于我們修剪了電線的公端，現在有一個空心金屬盒結束。將它放在第一個按鍵開關的引腳上，使其適合內部。將跳線焊接到引腳上，你的目標是推入足夠的焊料，用焊料填充跳線末端的那個小盒子。

完成第一個按鍵開關后，重復其余的鑰匙開關。

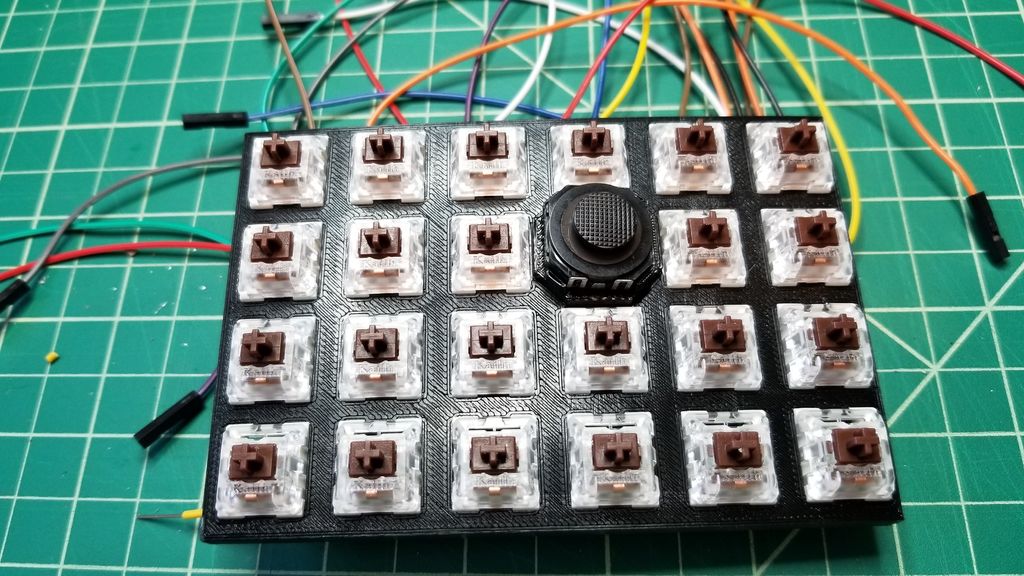

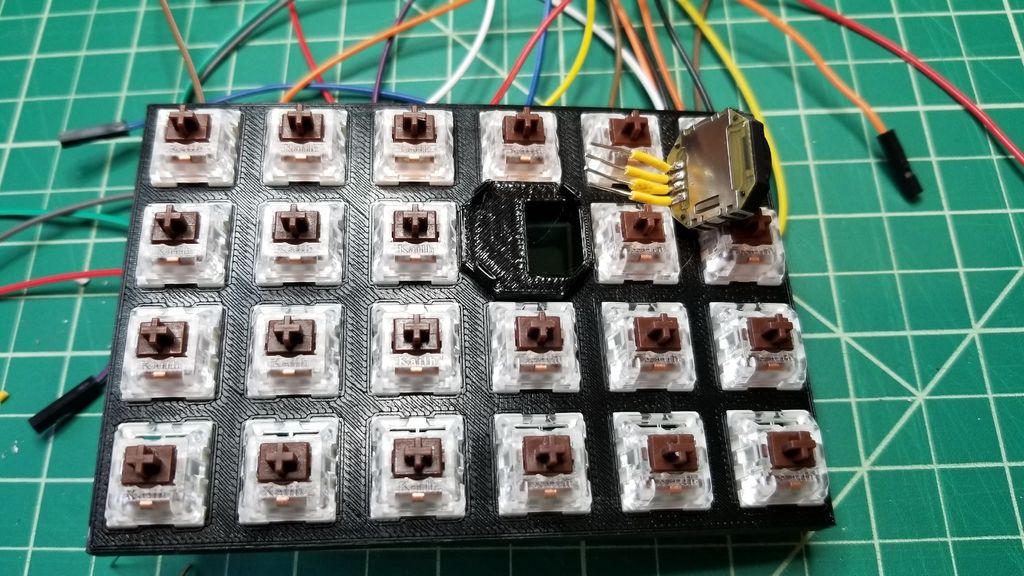

步驟11：放置PSP 100操縱桿

將PSP 1000操縱桿對齊，使焊接的電線穿過孔，并緊密貼合在PSPSlideMount中。在繼續之前檢查底部以確保您對導線的長度感到滿意。

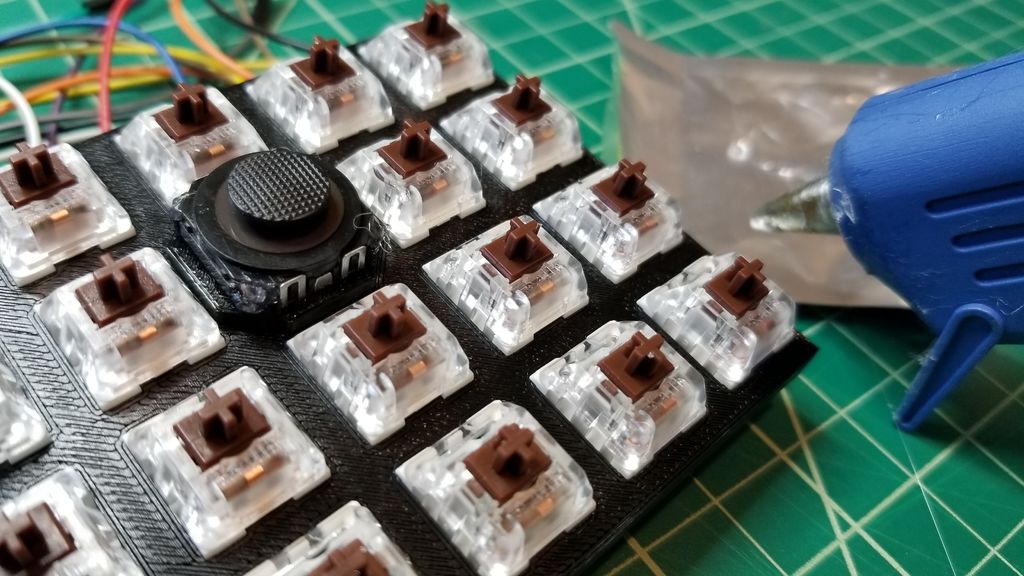

要將PSP 1000操縱桿保持在適當?shù)奈恢?，您可以使用下面的一些雙面膠帶，或者您可以使用膠水。我不推薦使用強力膠，因?yàn)槲疫^(guò)去曾經遇到過翹曲PLA的問題。白膠，木膠，?；驘崮z應該很好。

如果你使用熱膠，只需在每個角落放一點。你的鍵帽將非常接近PSP 1000操縱桿的邊緣，兩側的任何一點熱膠都會讓它們卡住。如果您因此發現鑰匙粘在一起，則需要修剪多余的熱膠。只需要一點點角落即可。

步驟12：練習將MiniPanel放在一起

在我們焊接微型通道的任何部件之前，將所有部件裝在一起，確保您知道所有部件的適用性。微型通道有幾個非?？拷陌粹o，并且對整個項目具有最嚴格的公差。

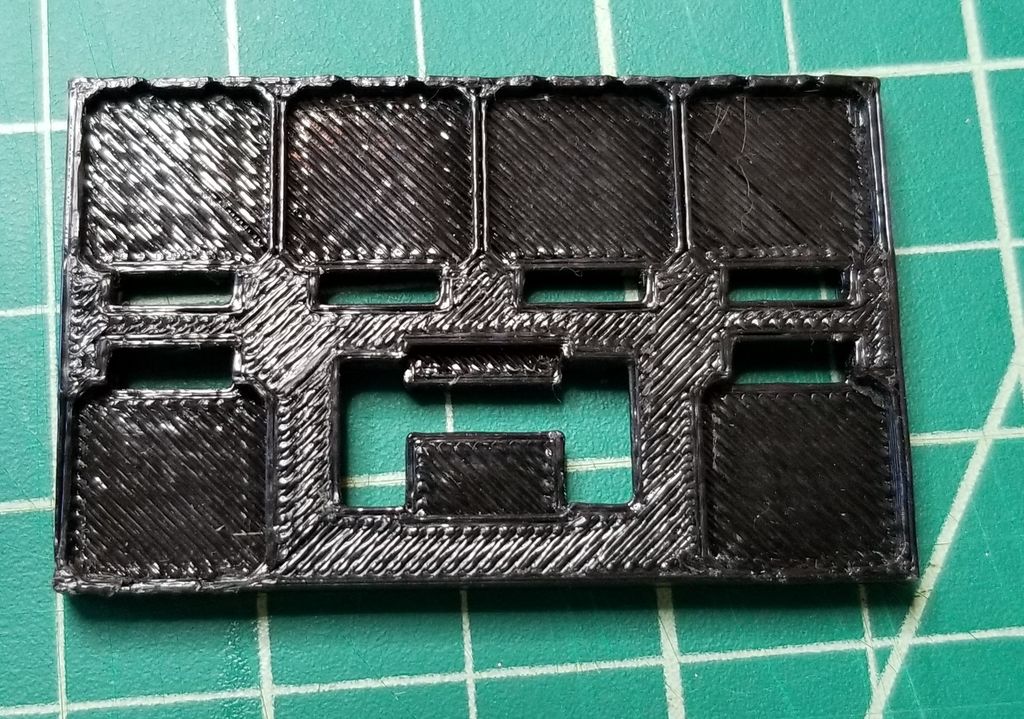

微型傳感器有三個部分，第一個是固定所有按鈕的板。它們需要非常插入直接以適應。使用圖片作為指導，將所有按鈕固定到位。

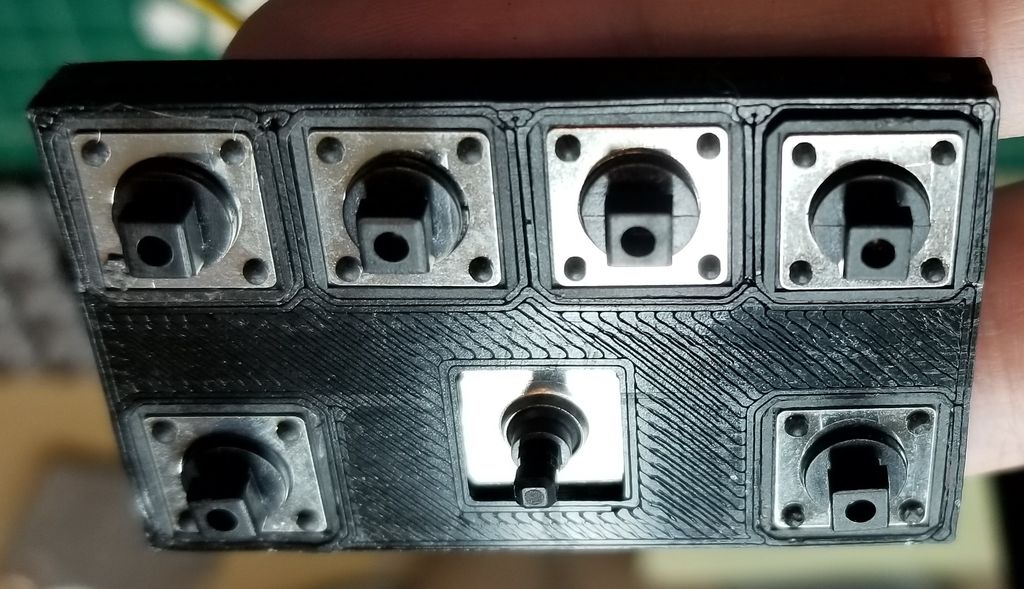

下一個裝在頂部，光滑的一面向上，并將所有開關的頂部固定到位。將開關放在底部面板中時，您可以將開關一次放入一個，現在它們都已就位，這個部件需要繼續正確?；ㄒ恍r(shí)間在這件作品上，四處走動并牢牢地按壓不同的部位。你需要耐心和堅定，一旦它完全彈出，你不應該看到邊緣周?chē)娜魏慰障?。如果你看到間隙，你可能會想要使用膠水，但要保持耐心，一旦你做對了，你就會覺得它會彈到一個位置并保持牢固。

第三部分完全打開在中間，它有四個銷釘，可以安裝在MiniPanel底部的孔中，并增加厚度。

一旦將它們?nèi)糠旁谝黄?，再將它拆開。別擔心，第二次更容易。

步驟13：準備Uxcell開關

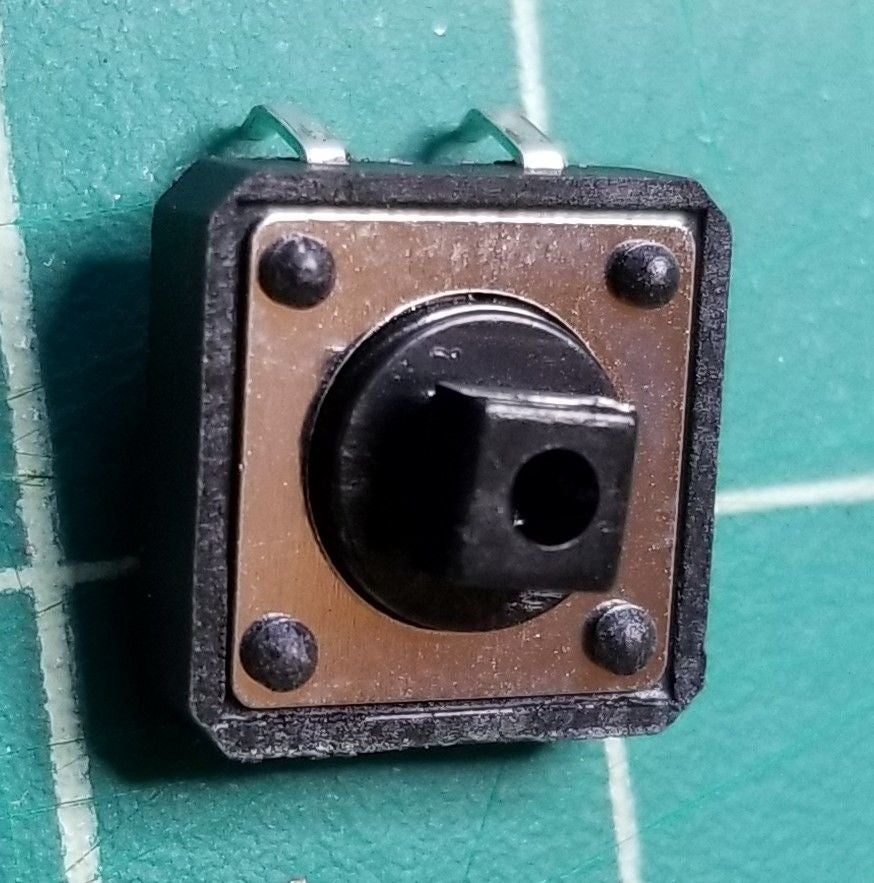

我買的uxcell開關有可拆卸的帽子。首先取下蓋子，以便在工作時輕松操作。

每個開關有四個針腳，每側兩個。這些工作方式是電流通過開關流過彼此相鄰的引腳，而不是穿過遠端。這意味著我們可以拆除一側的引腳，不會損壞開關。對于我們的設計，我們需要這樣做。

只要您移除彼此相鄰的兩個引腳，從哪個方向移除引腳無關緊要。如果向上彎曲銷釘，然后向后退一次或兩次，它將完全折斷。當你完成后，你應該有兩個彼此相鄰的引腳，如圖所示。

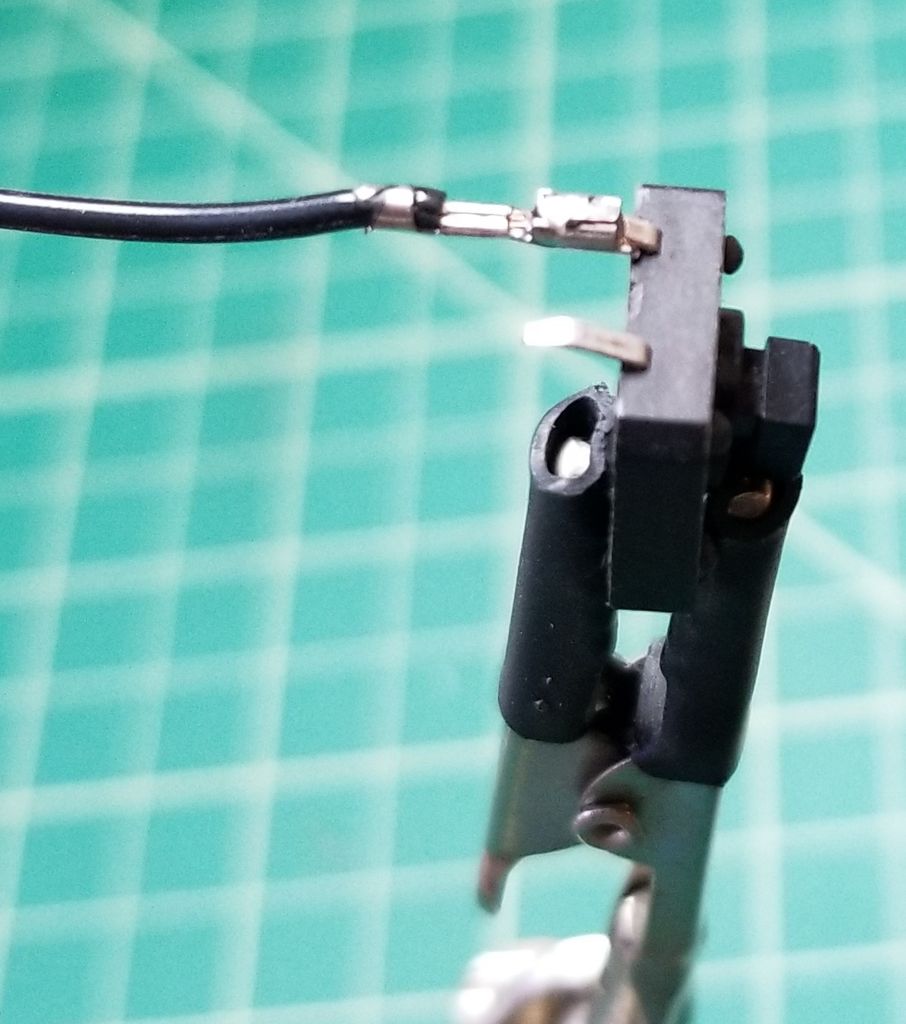

然后，使用我們之前準備的公對母線之一，將修剪過的公端焊接到其中一個引腳上，另一個引腳保持未焊接狀態。像以前一樣，我們的目標是將引腳放在電線末端的盒子內，然后用焊料填充它，使其牢牢固定。

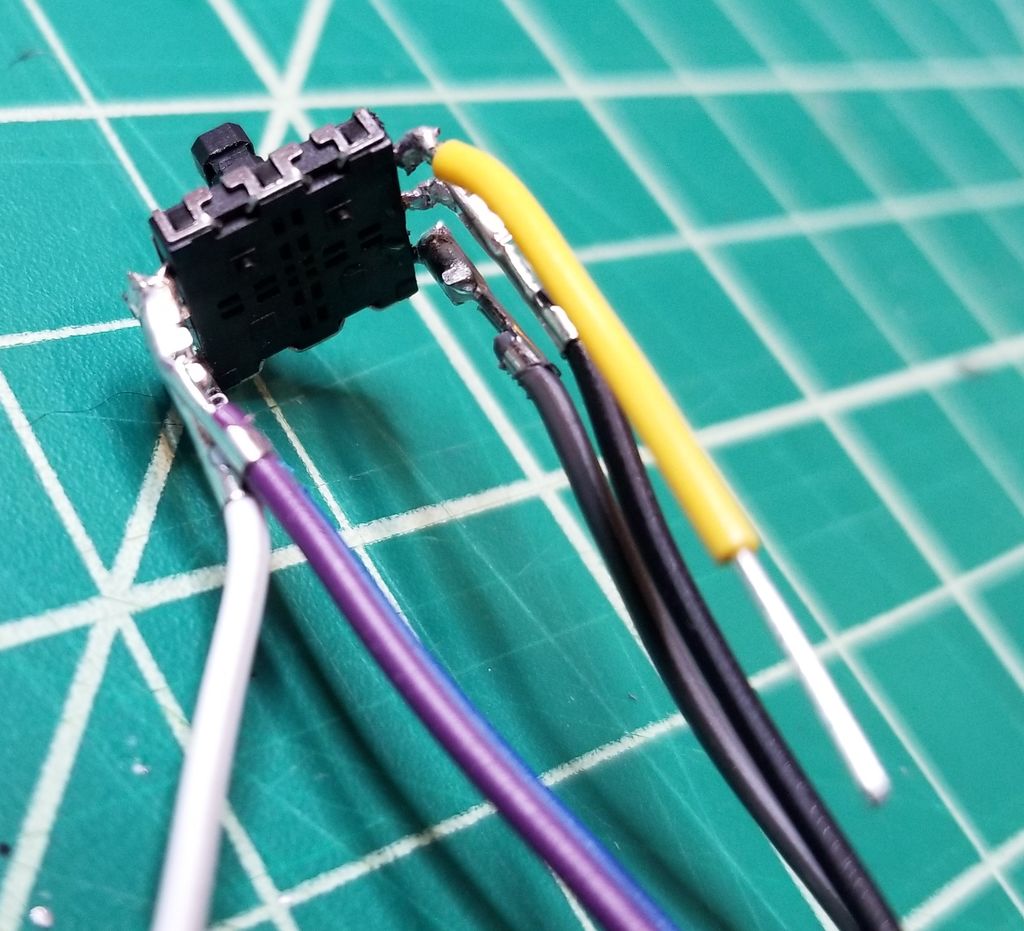

步驟14：焊接5路切換

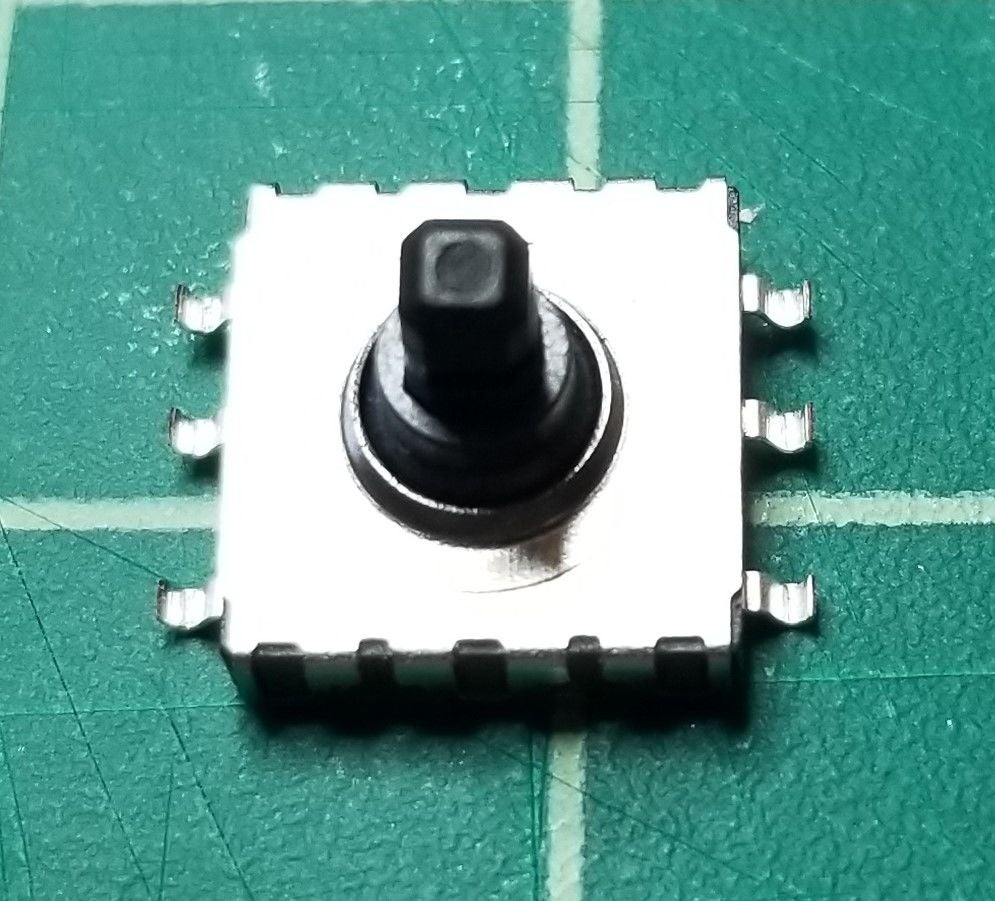

您的5向開關有前進和后退。在圖片中注意，從側面伸出的頂部?jī)蓚€(gè)標簽比第三個標簽更接近彼此?？拷谝黄鸬哪切┦恰跋蛏稀被蛳蚯?。

切割一段22號實心鉤形線，長約4厘米或1.5英寸，從一端剝?nèi)ゼs3毫米絕緣層，1每個的另一端厘米。在尖端90度處用較少暴露的電線彎曲末端。這應該與我們?yōu)镻SP 1000操縱桿準備的電線相同。

將5向開關轉過來，這樣你就可以看到底部，每側的兩個較近的標簽朝上，右上方的標簽是此開關的基礎。將22號實心連接線的部分焊接到此標簽的下側，這樣當開關正面朝上時，導線將直接指向下方。

將跳線的修剪后的公端焊接到每個剩余標簽的下側以相同的方式，以便在豎直時它將直接指向下方。

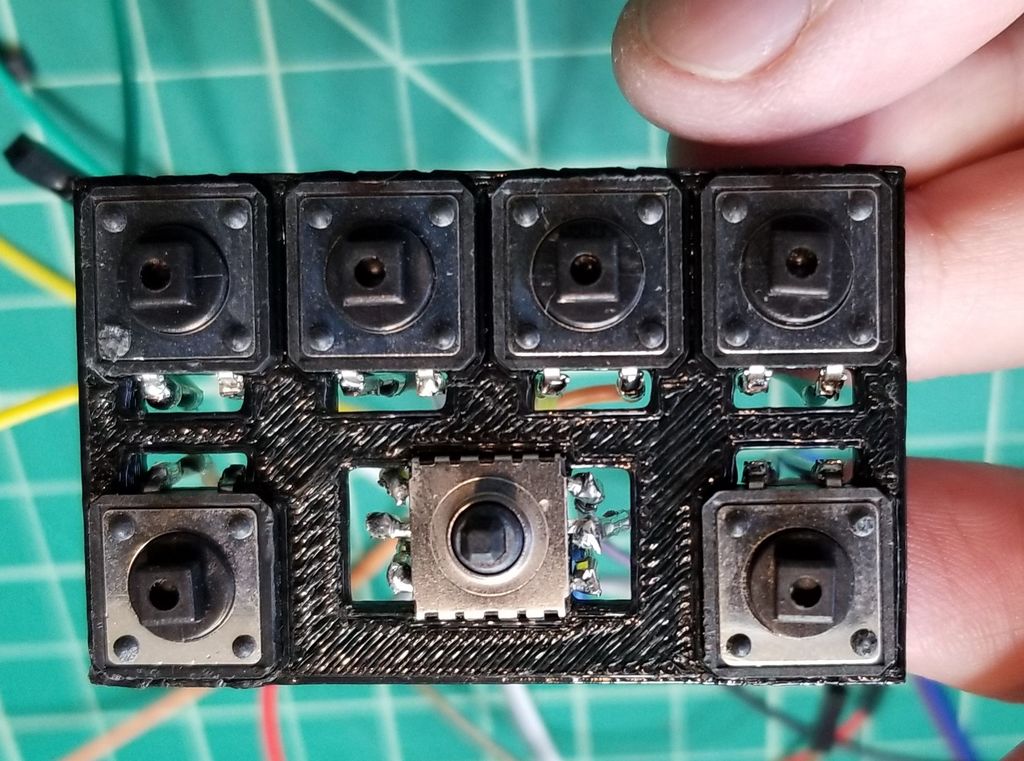

步驟15：組裝MiniPanel

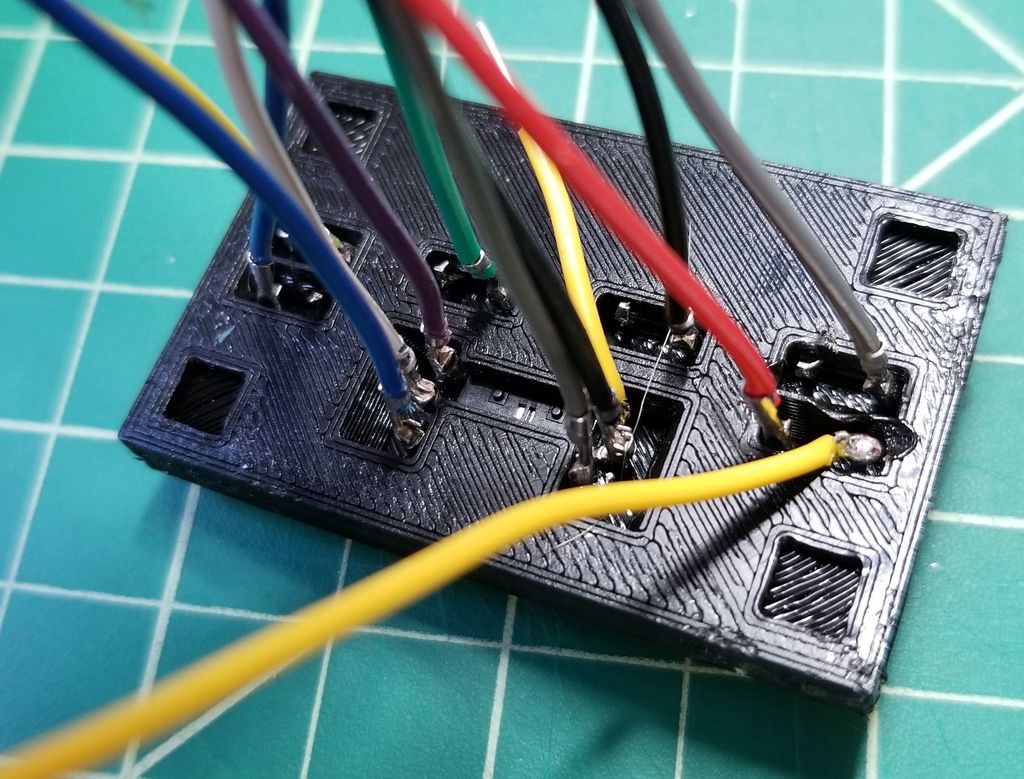

這是練習將迷你通道放在一起的地方會派上用場。當你將每個開關放到位時，將電線末端向下穿過孔。

當你安裝5向開關時，記得注意哪個方向是“向上”并確保它指向微型通道的中心，它不是指向微型通道的邊緣。如果從底部看，你的22號實心連接線的部分靠近微型通道的中間位置，你就做對了。

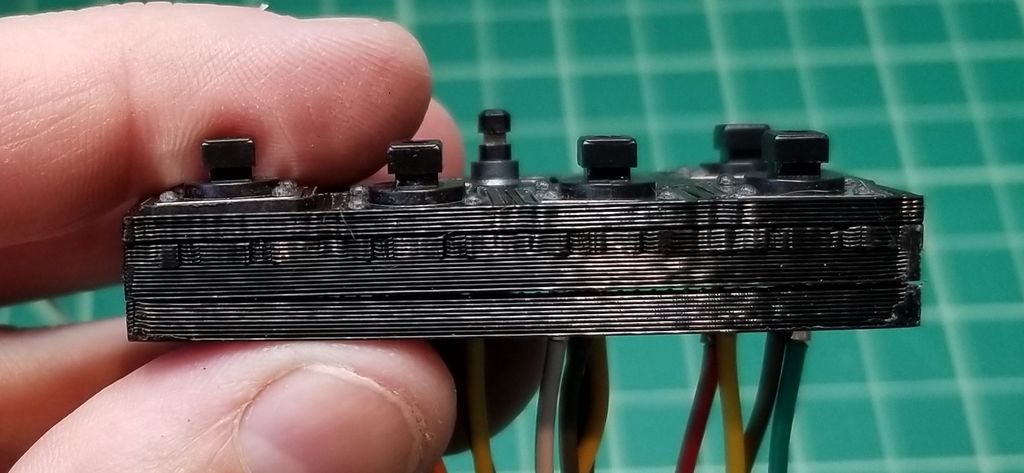

將minpanel的所有三個部分夾在一起以完成部件。

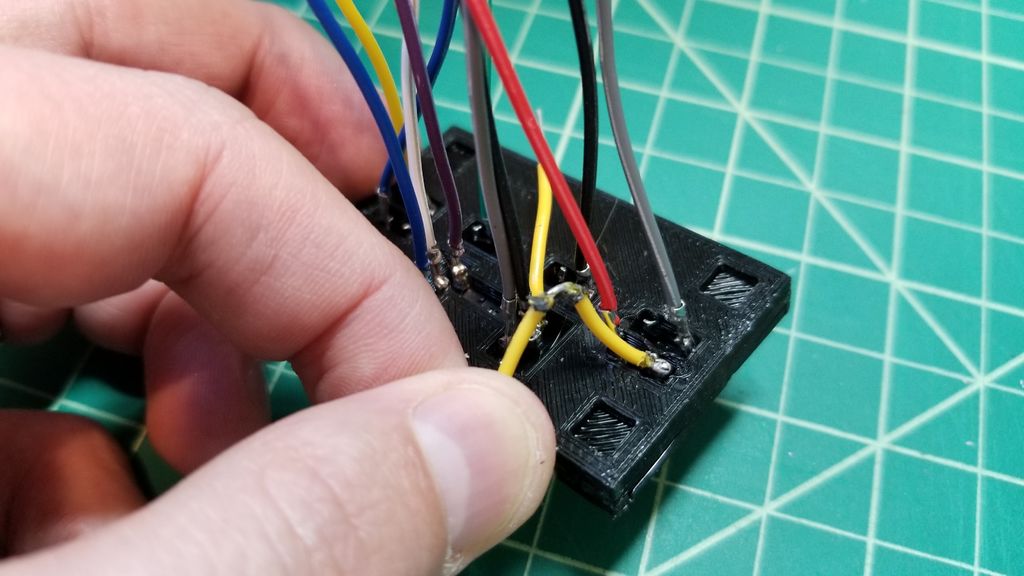

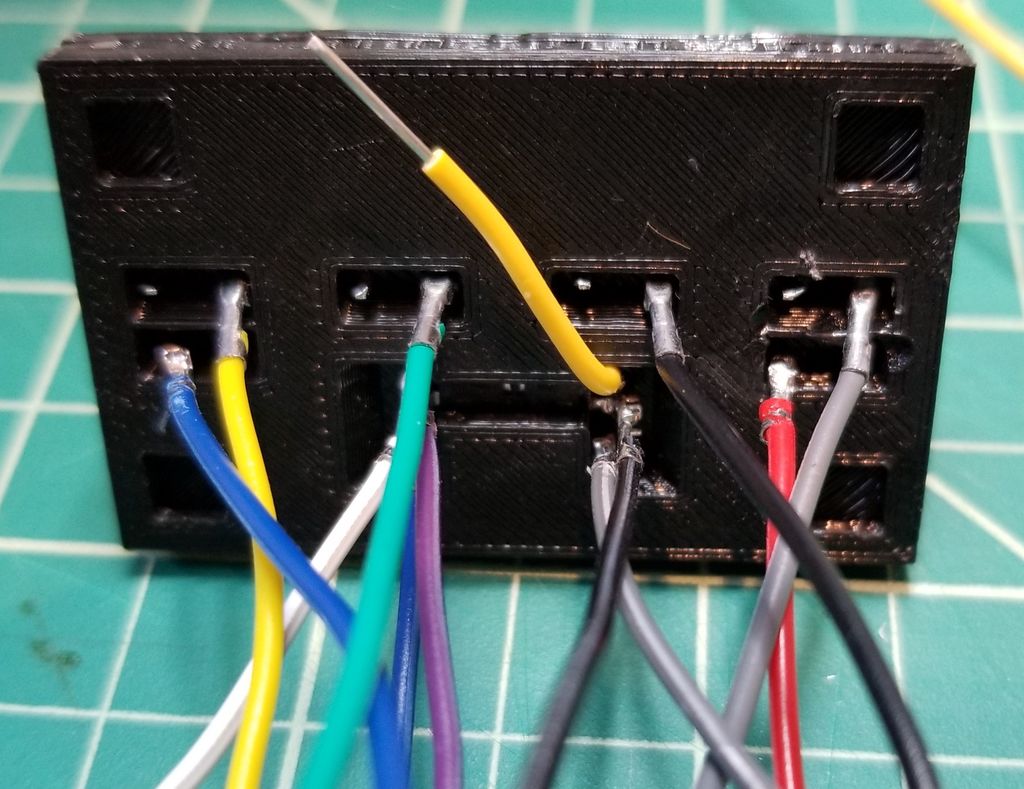

步驟16：焊接MiniPanel地線

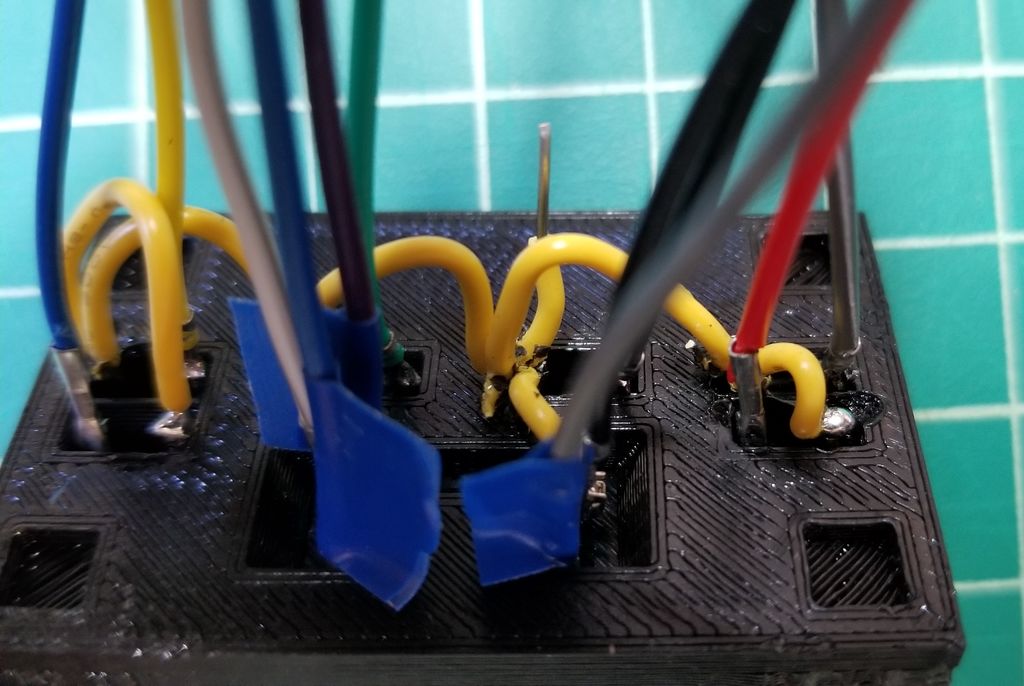

還記得我們是如何為鑰匙開關創造一條鏈?zhǔn)骄€纜作為所有鑰匙開關的基礎嗎？我們想在這里做同樣的事情來連接每個交換機上的一個未焊接的引腳。最后，將其從5路開關焊接到地線。一定要留下一端露出大約1厘米的內線，我們將需要將其掛在地上。

這是一個棘手的步驟。并要求在狹小的空間內焊接。如果您愿意，可以像在5路開關上一樣將地線焊接到每個開關上，然后再將所有部件組裝在一起，然后將所有部件連接在一起。它會使你的電線進一步伸出，但你應該有足夠的空間，對初學者來說可能更容易。

看看5路開關上的電線。他們彼此非常接近。為了防止任何東西接觸到它不應該接觸的東西，在靠近其他金屬部件的任何金屬部件周?chē)p上一點電氣膠帶以使它們絕緣。

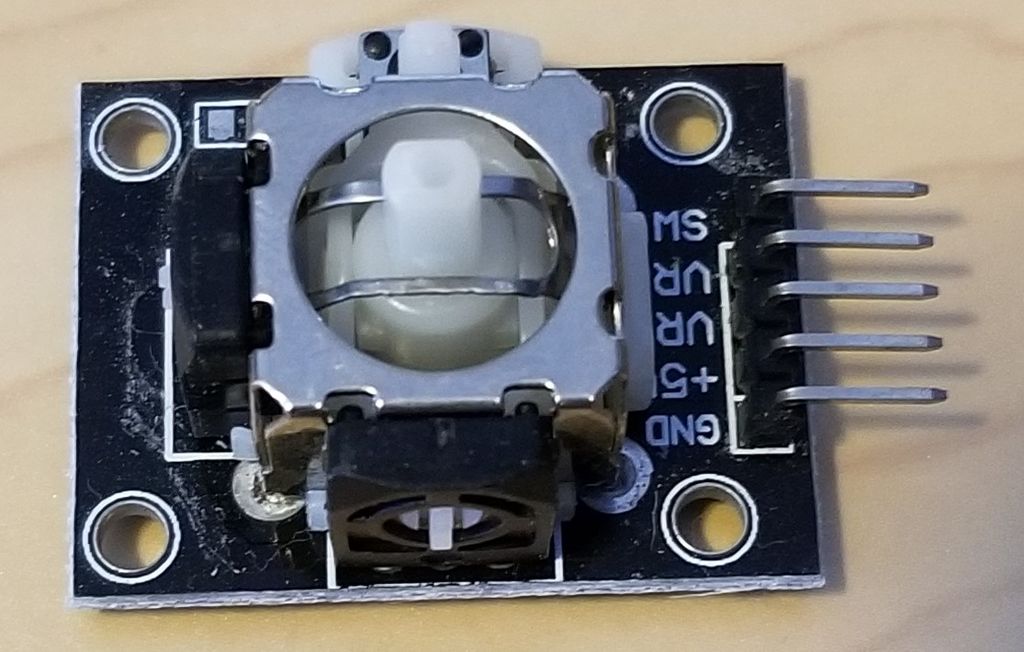

步驟17：反轉上的針腳雙軸XY操縱桿

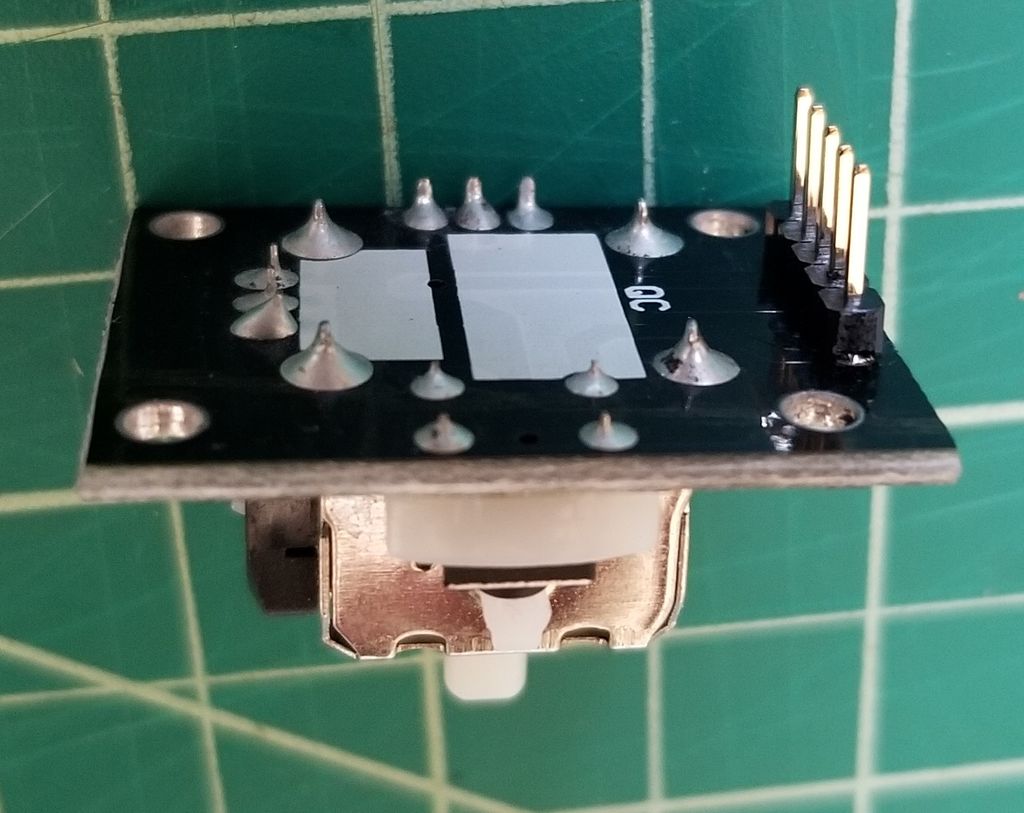

雙軸XY操縱桿上的原始針腳配置不起作用根據我們的設計，我們需要將引腳伸出電路板的另一側。經過一些反復試驗后，我發現最簡單的方法如下：

首先將所有現有的銷釘直接彎曲，這樣就可以將塑料支架拉出來。只要將它們?nèi)窟B接在一起就很難拆下一個引腳，因?yàn)樗衅渌_都會將它固定到位。

用烙鐵推動引腳的短端直到它盡可能地滑入電路板。

將電路板翻過來，看著引腳的長邊。你需要一個夾子或夾子來固定你的板子，因?yàn)榇藭r(shí)你需要兩只手。當你用鉗子拉動它時，你需要在銷的底部加熱。如果您認為銷釘現在應該移動而不是，請將熱量關閉，讓它冷卻下來，然后在一分鐘后再試一次。這些板材非常有彈性，但只需將熱量加入其中就沒有限制了“對它有好處。正確操作時，銷釘將在約2或3秒內自由滑動。重復直到你把所有引腳都拿出來。

如果引腳仍然有焊料的孔，使用焊料吸盤或芯子去除額外的焊料，直到你可以適應新的引腳匹配圖片。然后，將新引腳焊接到位。

步驟18：將電路板置于適當位置

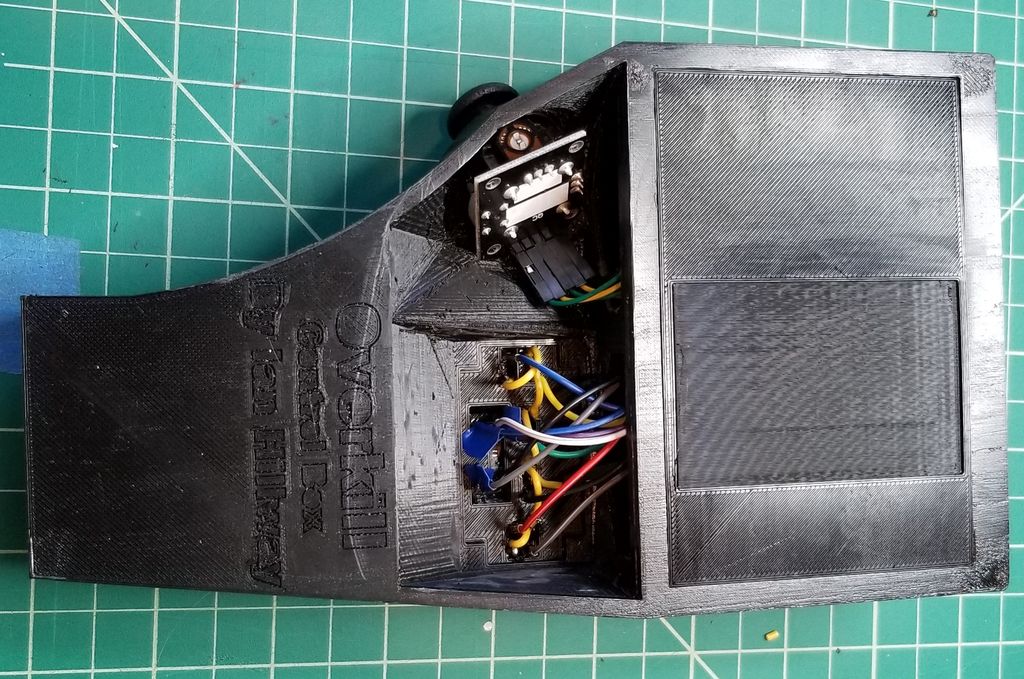

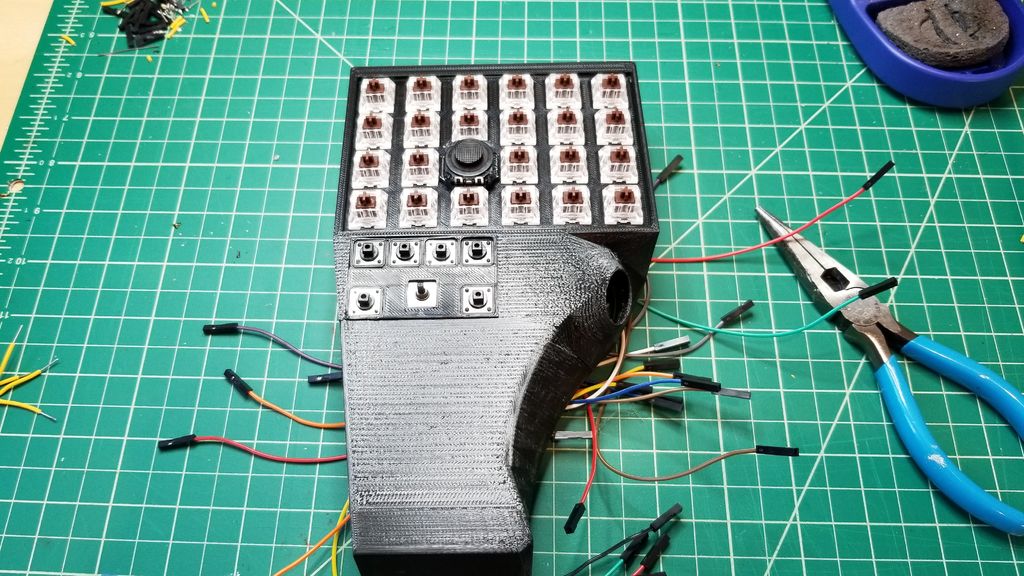

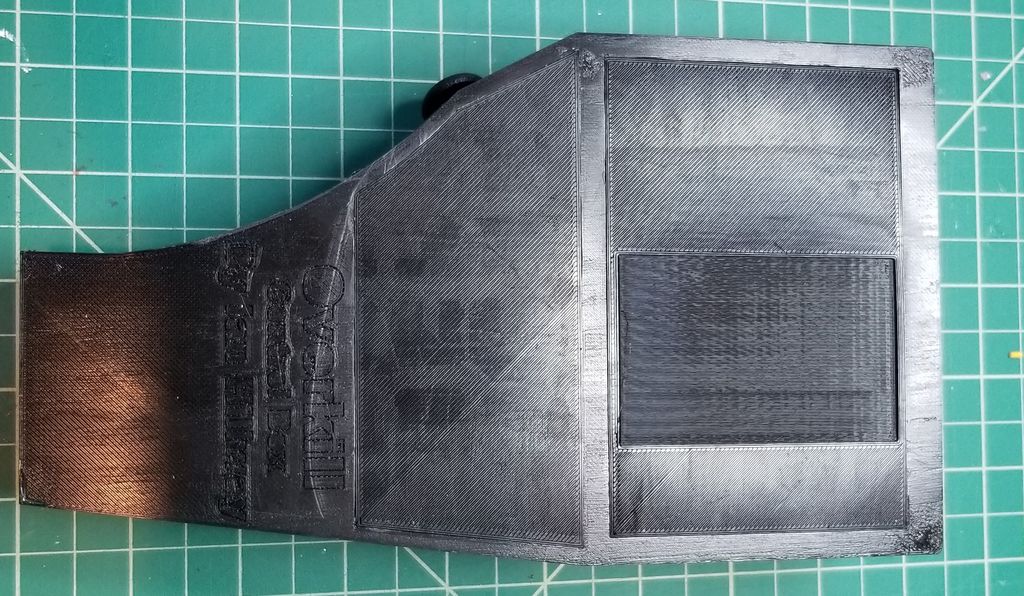

獲取Overkill控制盒的主體，并將KeyswitchPlate和MiniPanel放入其中，如圖所示。

當你把PSP操縱桿和MiniPanel放入時，請注意它們的位置確保你正確定位它們的地方。在插入之前，請確保將MiniPanel的所有三個部分放在一起。

每個面板都會滑入洞中，然后停在堅固的架子上。不要害怕緊緊按壓，不能將它推得太遠。

當MiniPanel安裝到位時，它將與控制盒頂部對齊。

當KeyswitchPlate到位時，它將比它周?chē)暮凶铀降图s2毫米。

步驟19：安裝雙軸XY操縱桿

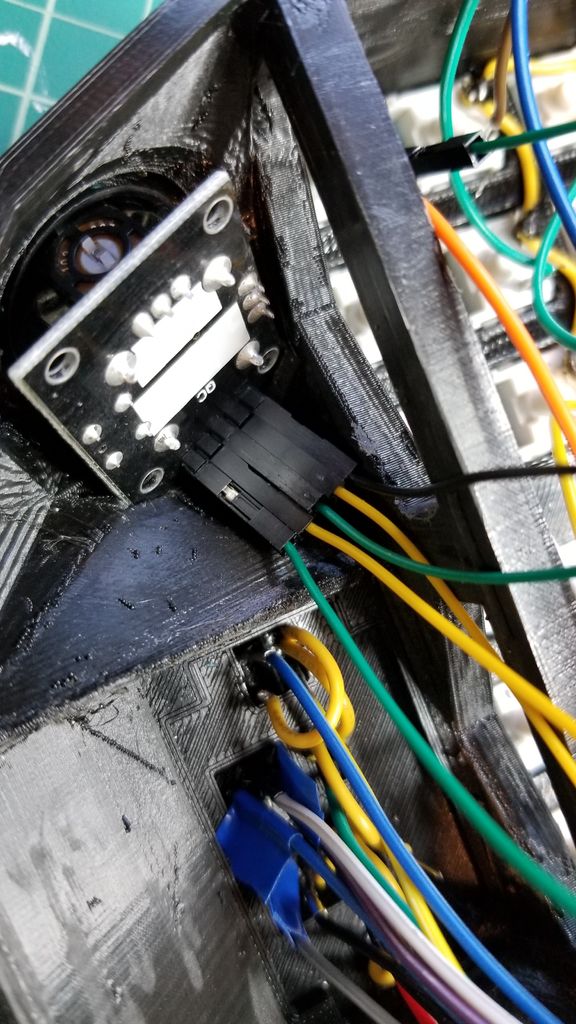

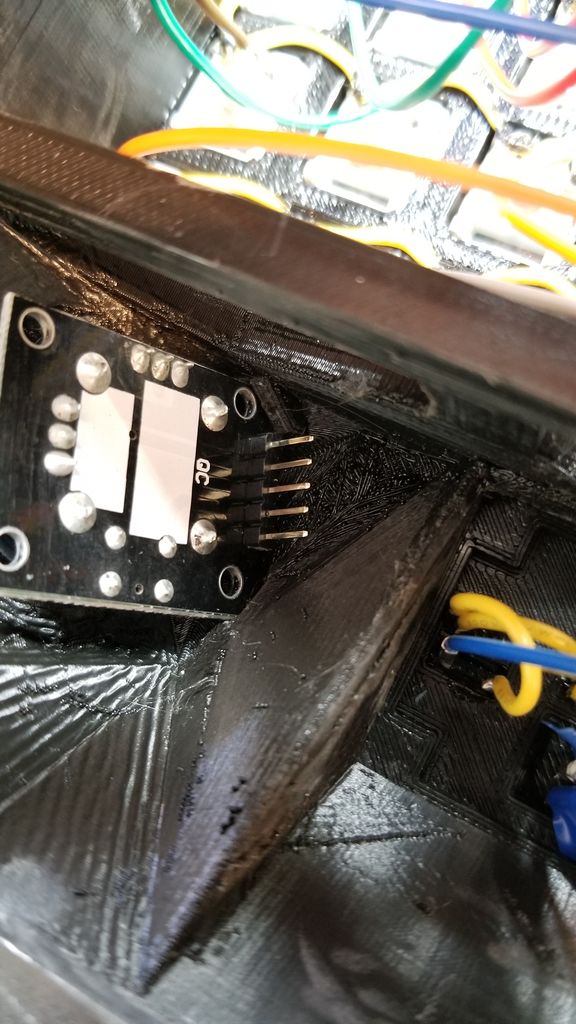

用圓孔找到身體的一部分。這是雙軸XY操縱桿的用武之地。如果你俯視身體，你會發現有兩個插槽適合安裝操縱桿的電路板角落。如果您不確定要找的是什么，請查看JoyPlate，它可以固定電路板的另一端，您將看到兩個相似的插槽。

在插入雙軸XY操縱桿之前，確保將JoySpacer放在操縱桿的軸上并盡可能地將其向下推;然后戴上操縱桿帽。將操縱桿模塊對齊，使操縱桿蓋的末端戳出孔，并且?guī)тN(xiāo)的末端首先進入盒子。將其導入固定角落的槽中并將其固定到位。

將母頭與母頭的跳線連接到每個針腳，然后讓另一端松開。如果沒有小手指，在安裝操縱桿之前，您可能會發現更容易安裝電線。

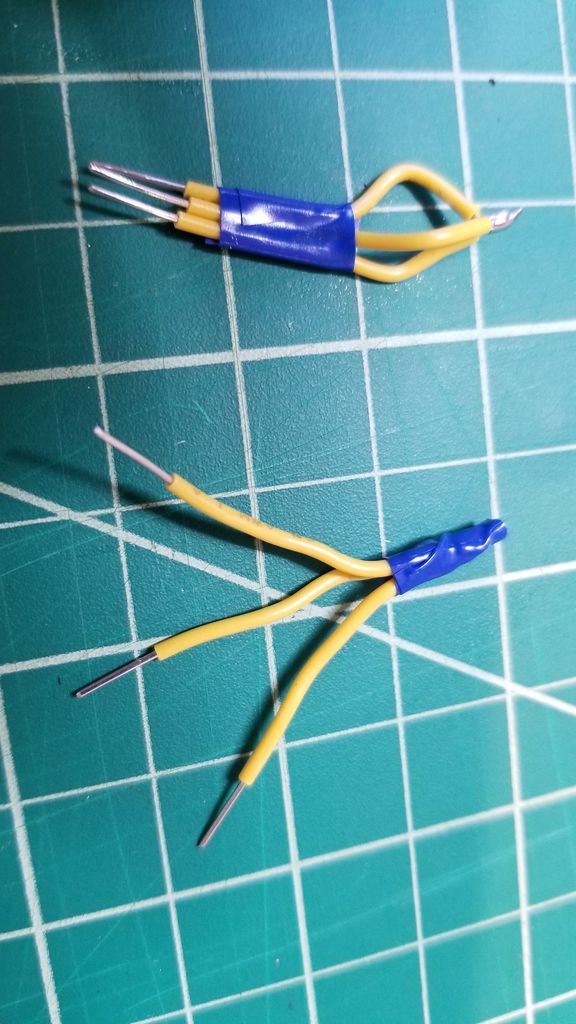

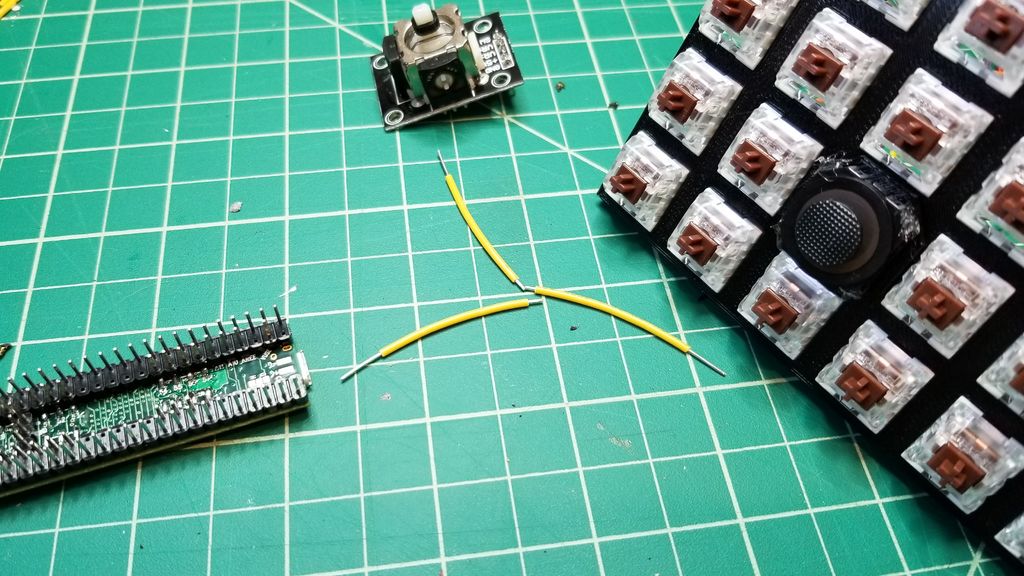

步驟20：制作3路接地連接器

Teensy 3.6有幾個不同的接地引腳，但只有一個模擬接地引腳。為了簡單起見，我們將以相同的方式處理模擬和常規接地連接器。

再切割6個22規格實心連接線的部分，長約4厘米或1.5英寸，剝離約3毫米一端隔離，另一端隔離1厘米。這次你不需要彎曲短端，但是這些已經和我們已經做過幾次相同了。

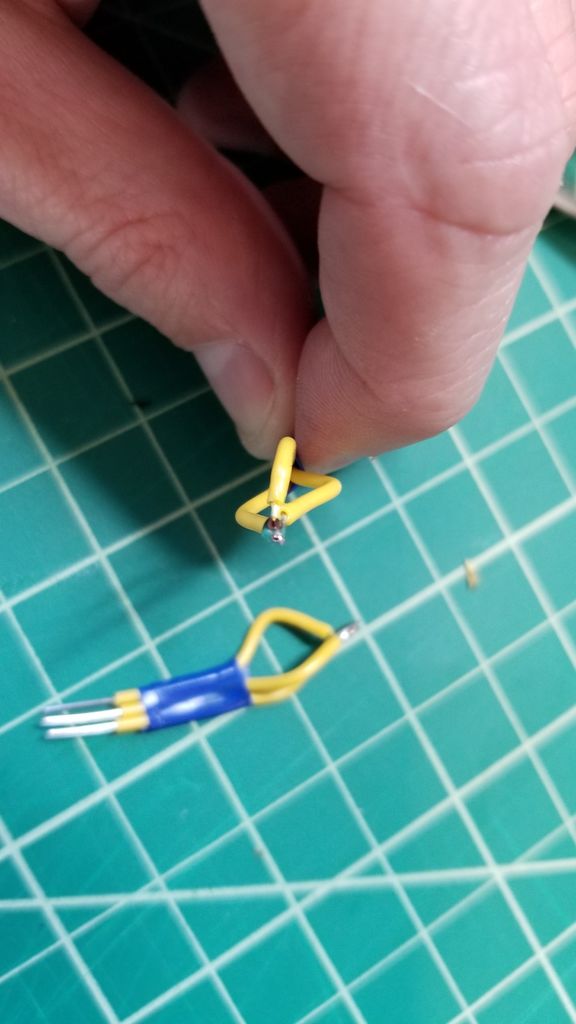

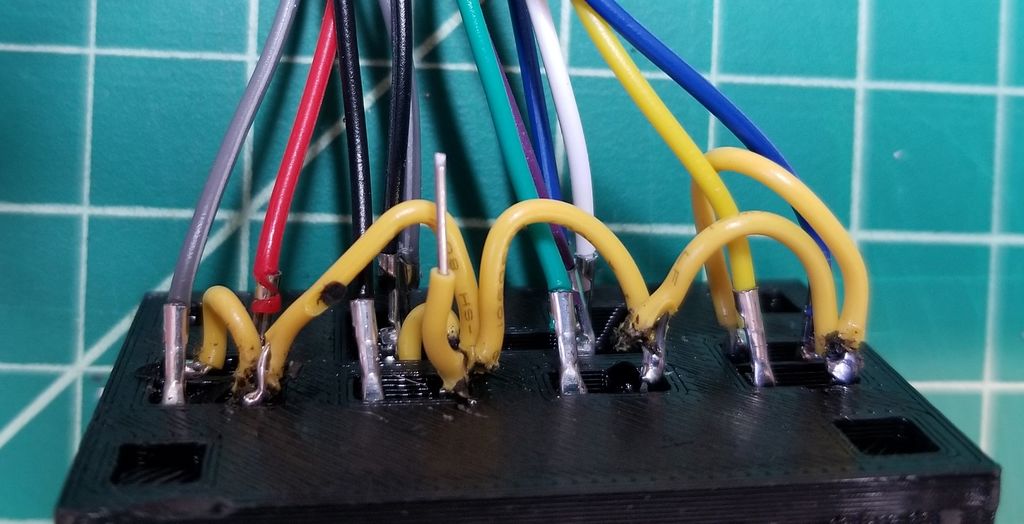

將它們組合成三組以將電線固定到位。我們的目標是在所有3根電線顯示的末端將所有三根電線焊接在一起。如圖2所示彎曲導線，使尖端全部接觸，然后將三根導線焊接在一起。一旦它們被牢固焊接，打開電工膠帶并拉直電線，然后將電工膠帶纏繞在焊接端，以防止它接觸不應接觸的任何東西（見圖3）。

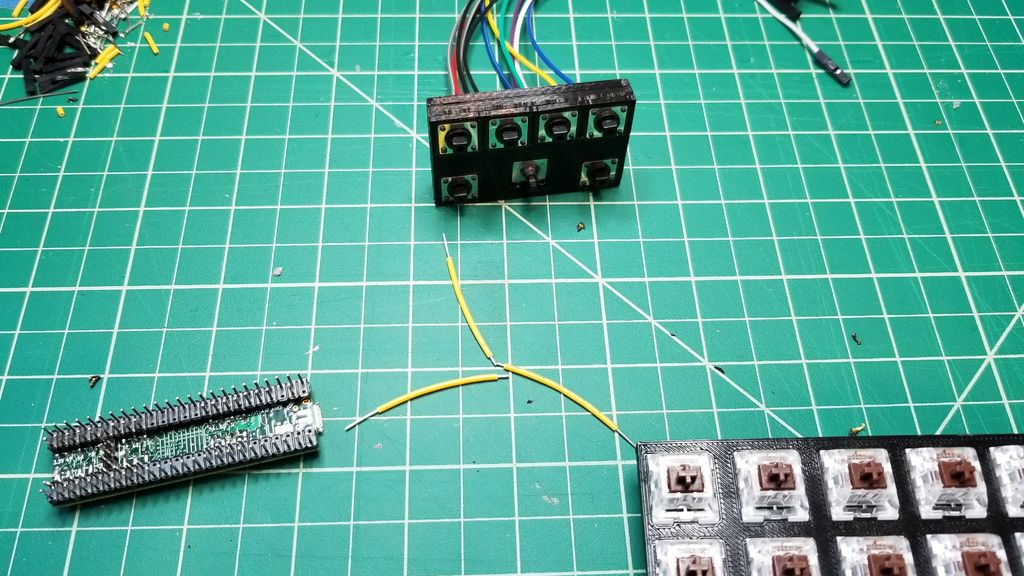

圖片4和5顯示了我們掛在一起的組件。其中一個將用于將兩個鍵盤的接地連接到Teensy 3.6上的GND引腳，一個用于將兩個操縱桿上的模擬地連接到Teensy 3.6上的模擬GND引腳。

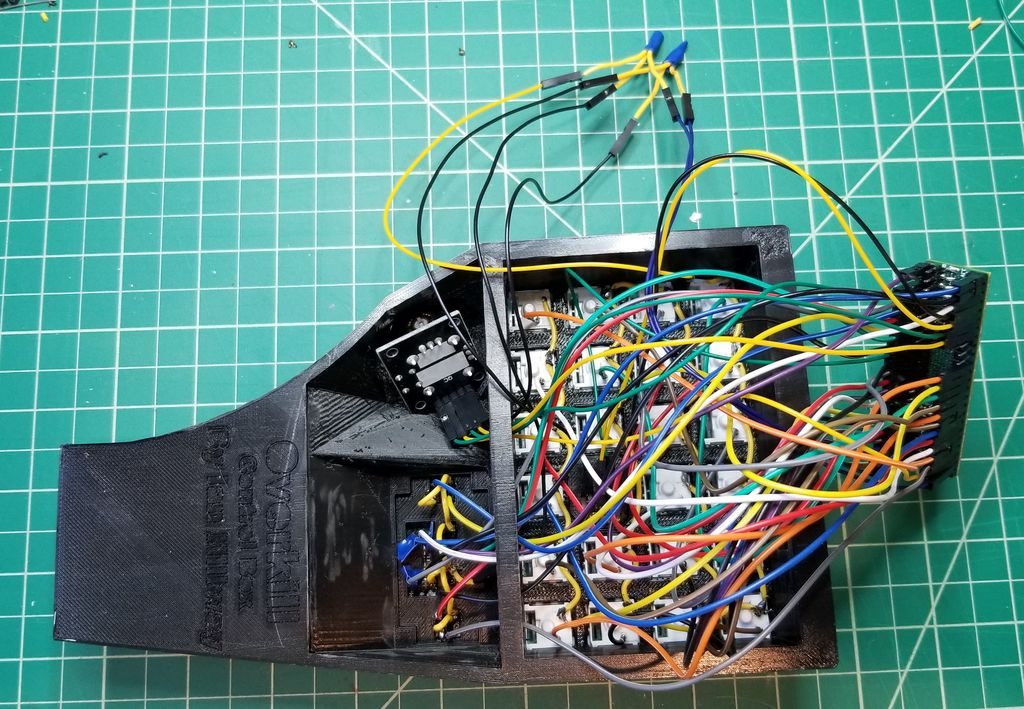

步驟21：全部連線！

第一個3路接地連接器將兩個操縱桿連接到Teensy 3.6上的模擬GND引腳。找到來自雙軸XY操縱桿的模擬GND引腳的跳線，并將其連接到3路接地連接器。找到來自PSP 1000操縱桿的模擬GND引腳的跳線，并使用母對母跳線將其連接到3路連接器的第二根導線。將一根母頭與母頭的跳線連接到第三根線，并將其連接到Teensy 3.6上的模擬GND引腳（圖3）。請參閱圖表以幫助您找到正確的電線和引腳。

確保將任何電線連接到MiniPanel或 雙軸XY操縱桿時通過Body中的孔到達Teensy 3.6，它將位于KeyPlate下面的兩個內腔中較大的一個。想象一下，當我們關閉身體時，如果有任何電線從較小的內部腔室移動到較大的內部腔室并且沒有穿過兩者之間的墻壁上的孔，則無法將其關閉。

取出第二個3路接地連接器，并在所有三個外露端上放置母對母跳線。

這將連接到Teensy上的兩個鍵盤和GND引腳3.6。找到您放在KeyPlate上的22號實心掛鉤線的裸露端，并將其連接到該線上。找到你留在微型板上的裸露的22號實心鉤線，然后將第二根線連接到那里。將第三端連接到Teensy 3.6上的GND引腳（圖4）。

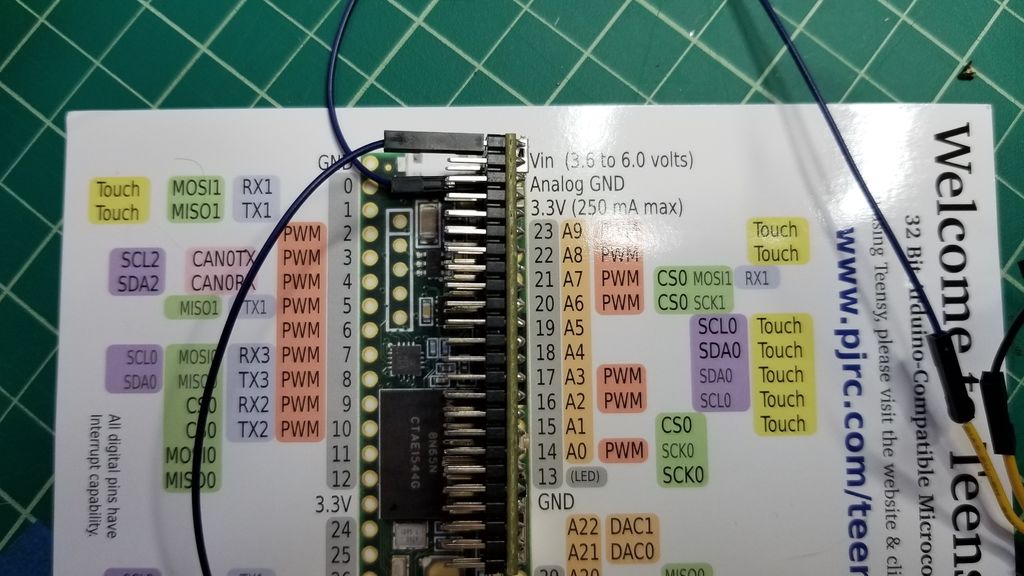

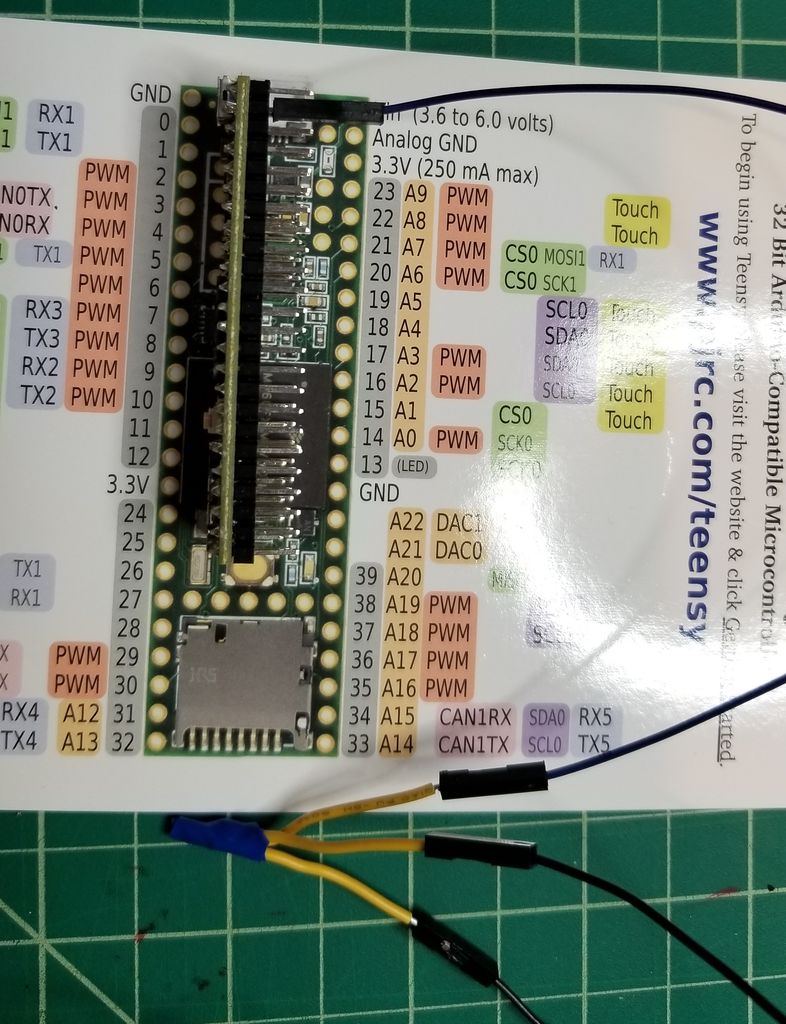

您的Teensy 3.6附帶一張參考卡，標記所有引腳您將在此步的其余部分使用它很多。

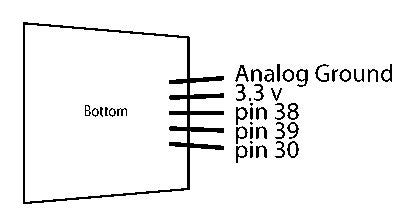

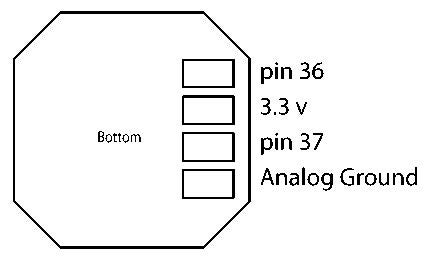

我們的兩個模擬設備需要電源。請參考圖1中的圖表，找到標記為3.3v的雙軸XY操縱桿的跳線，并將另一端連接到Teensy 3.6上標記為3.3v的引腳。其中一個位于模擬GND旁邊。接下來找到通向PSP 1000操縱桿的3.3v引腳的跳線（見圖2），將另一端連接到Teensy 3.6上的另一端3.3v引腳，該引腳位于引腳12旁邊。

接下來我們將連接所有按鈕。從KeyswitchPlate開始，從右上角開始向右移動，然后向下移動一行并繼續該模式，從引腳0開始連接焊接的跳線，繼續穿過引腳22.此時它應該看起來像圖片5.

Windows允許操縱桿上的32個按鈕沒有我沒有的花哨編程魔法，因此我們將在引腳23到28上接下來連接uxcell開關，然后點擊5的點擊功能 - 針腳29上的開關，針腳30上的雙軸XY操縱桿的點擊功能，對于想要自定義盒子以添加最后一個按鈕/開關的人，我們將針31留空。

按照?qǐng)D表將跳線從5路開關的其余部分連接到引腳32，33，34和35.通過將其定義為“帽子開關”，我們解決了操縱桿按鈕超出的問題“在軟件中。

按照兩個操縱桿上剩余引腳的圖表將它們連接到引腳36，37，38和39上。

所有內容都應插入并且準備好了！

第22步：關閉它

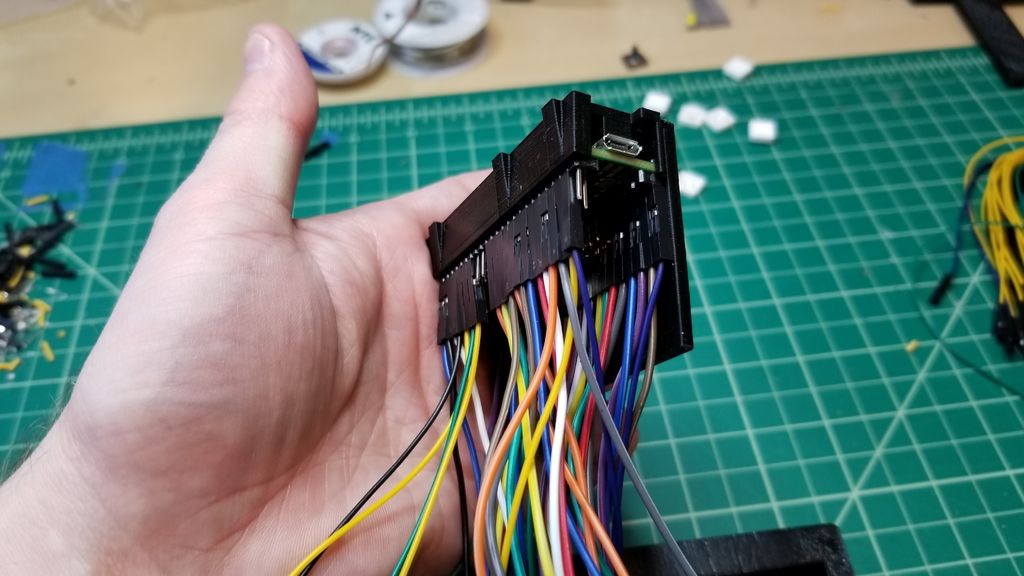

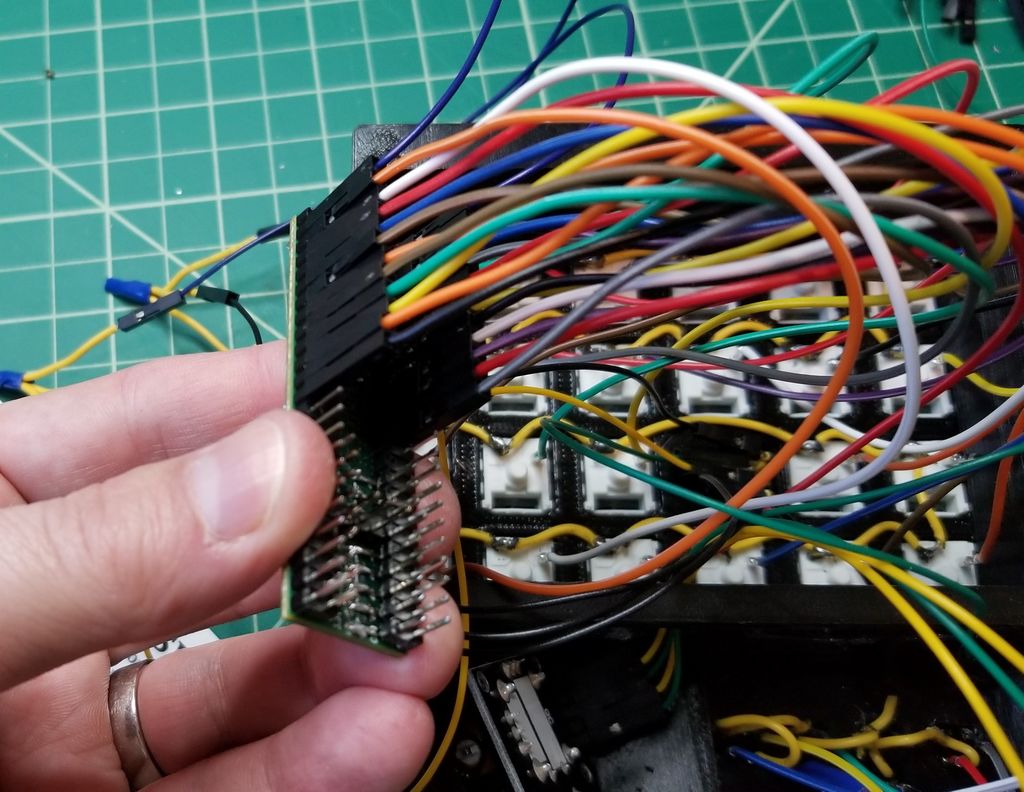

將Teensy 3.6插入TeensyMount，如圖1所示，然后將TeensyMount插入MountPlate，如圖2所示，這樣導線就指向MountPlate的較大端。 （這兩部分系統讓你可以在沒有工具的情況下打開盒子。把它拆開后，你只需按下TeensyMount，它就可以讓你拉出MountPlate。）

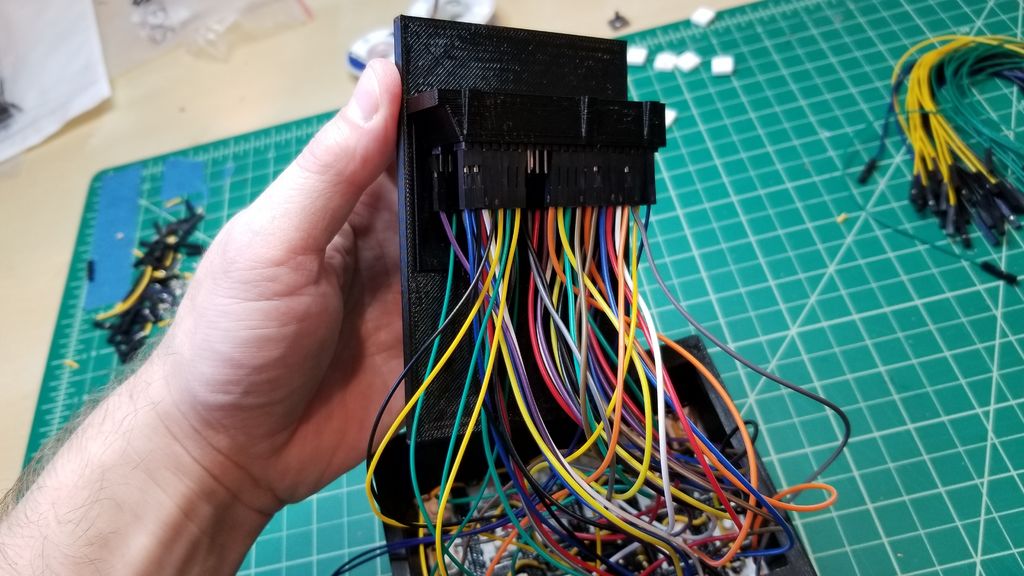

一招我發現這樣可以更容易地管理所有到處都是的小電線，這是在將安裝板放在一起并將其安裝到主體之前將安裝板旋轉一整圈。這有助于將所有導線扭轉在一起，因此您不必逐個將它們戳入主體。

查看主體背面的孔，并將Teensy USB端口與將MountPlate安裝到Body中的孔。如果你把它放在后面，你需要把它拆開然后把它轉過來。

還記得我們安裝雙軸XY操縱桿時它是否適合這兩個插槽？ JoyPlate有兩個插槽用于安裝雙軸XY操縱桿的電路板的另一端。首先將插槽對齊，然后將雙軸XY操縱桿板的末端放入其中，然后將JoyPlate完全插入到位。

Body的3D模型在角落處有小支撐以支撐這些板塊中的每一個，只要你把它們直接放在一起，你就不應該把它們推得太遠。唯一的例外是TeensyMount，如果我們以后需要弄亂布線，這是我們的方法。

步驟23：添加鍵帽

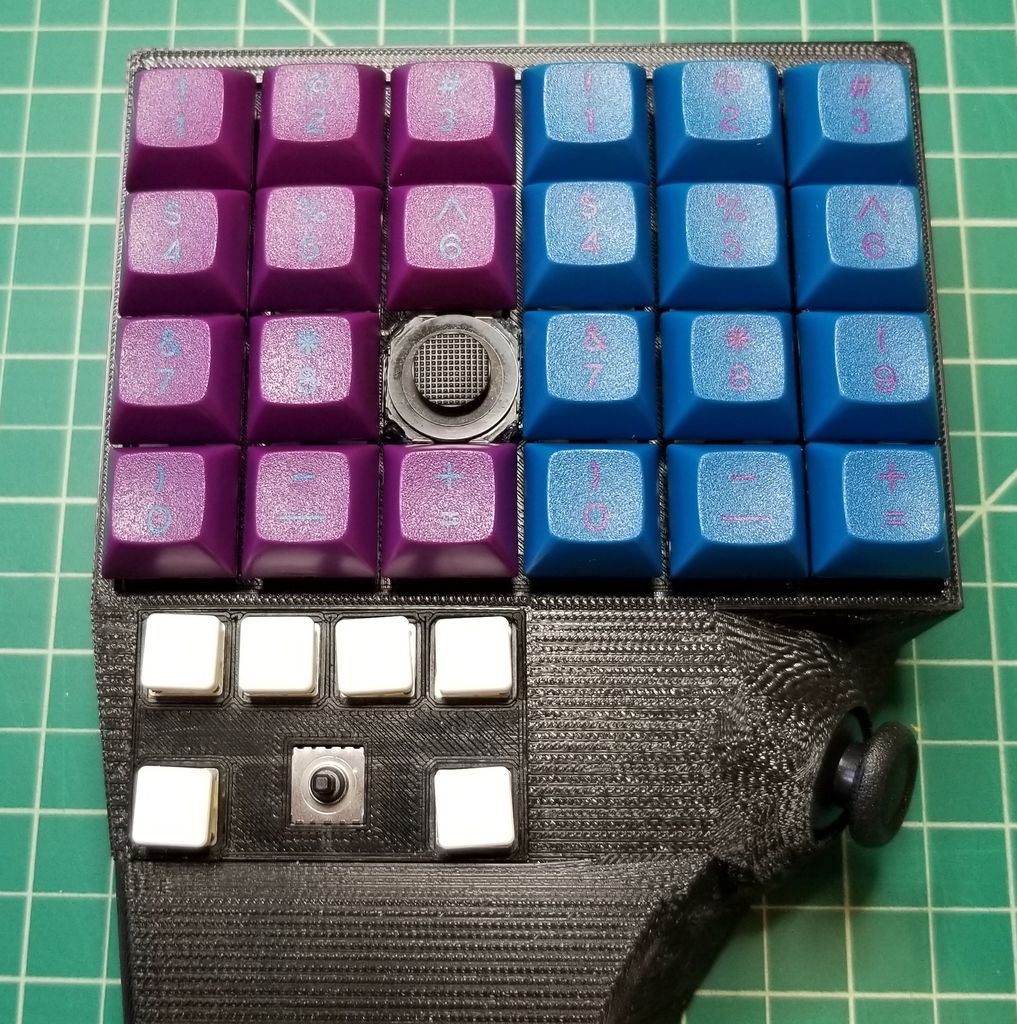

將“過度殺傷控制”框向上翻轉，然后將帽蓋放回uxcell按鈕上。然后按照任何有意義的順序打開你的鍵帽。您可以使用自己設計和自行3D打印的數字，字母，符號或自定義鍵帽。根據您計劃使用的內容，您可能會對每個鍵應顯示的內容感到強烈，并且可能無關緊要，請選擇對您有意義的鍵。

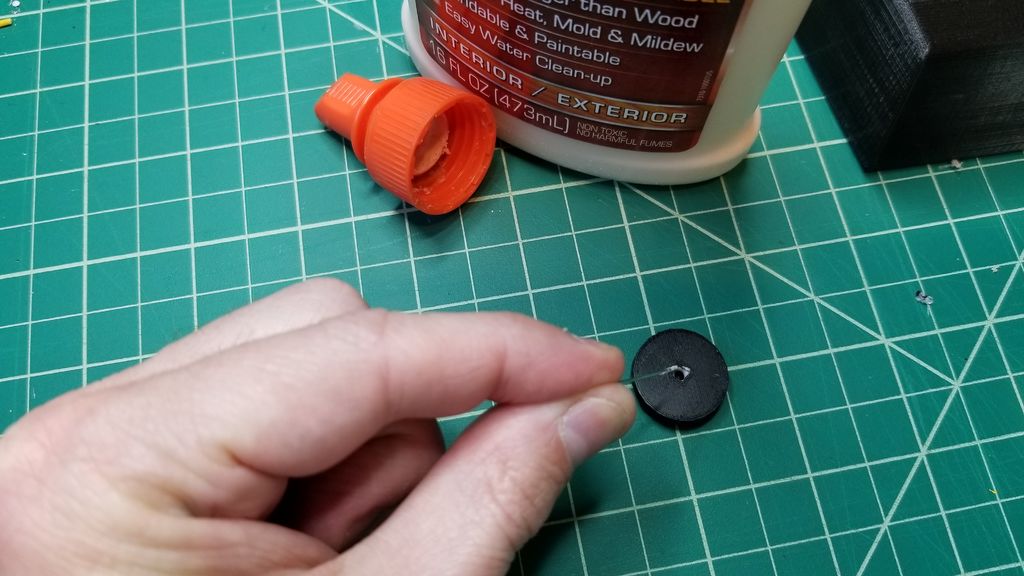

要連接MultidirectionalCap，您需要一點木膠或白膠。你不需要太多（見圖4），但沒有它，帽子有點不穩定。為了測量我需要多少，我將一根電線浸入膠水中以獲得一滴，然后將其涂抹在MultidirectionalCap底部的孔內。如果你涂上太多的膠水就會滲出來，中心點擊功能會被膠粘而不能操作，所以在膠水太少的情況下會出錯。如果以后發現它變得松散，你可以隨時取下它并添加更多的膠水。

將MultidirectionalCap貼在5向開關的頂部并給它一個小時左右來干燥。

步驟24：最后的接觸

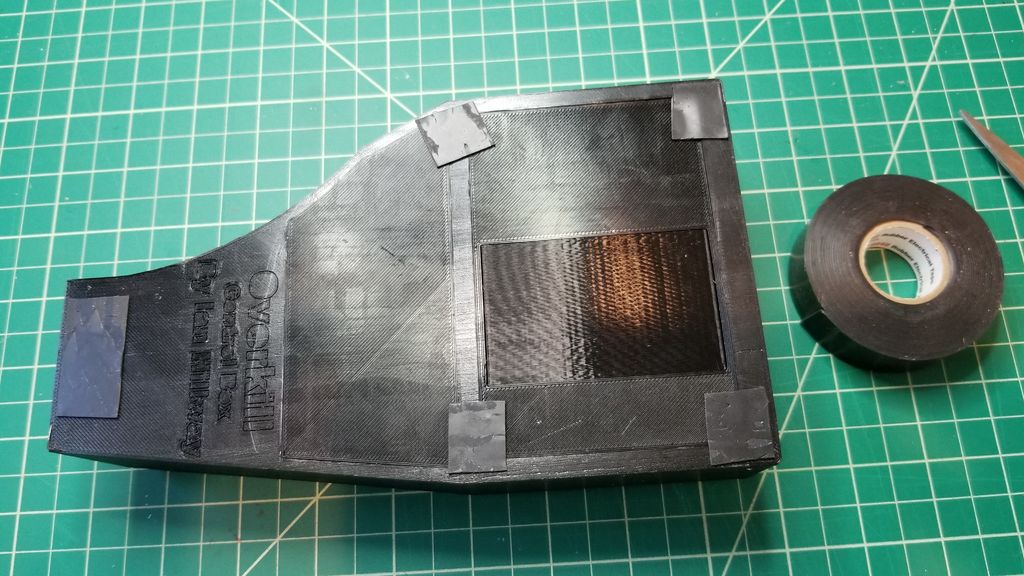

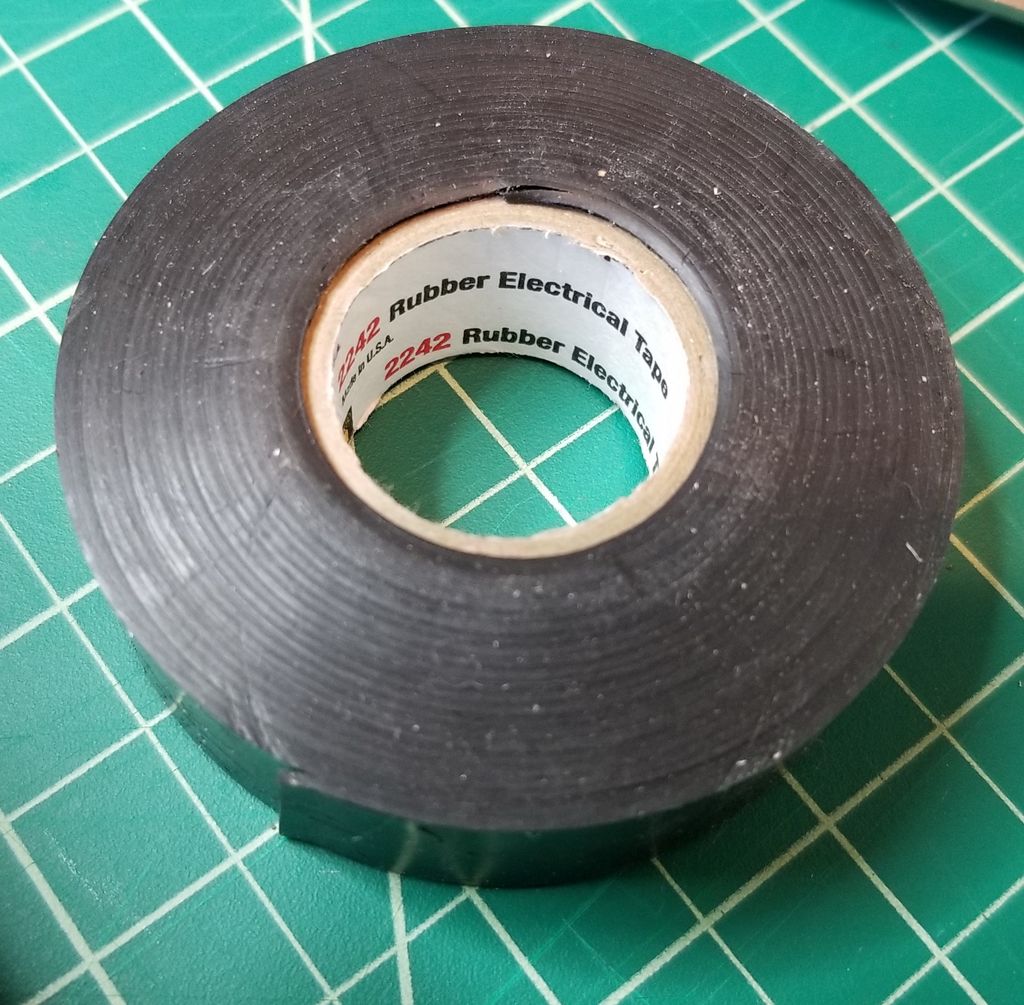

我周?chē)幸恍┫鹉z電工膠帶我找到了非常好的防滑腳。您可以使用從商店，泡沫膠帶或任何您認為最適合您的橡膠腳。從技術上講，你不需要任何東西，但直接放在桌子上的塑料可以非常容易地滑動，所以你可能需要一些東西來幫助它停留在一個地方。

通過孔將USB電纜插入Teensy 3.6在機身背面，將另一端插入電腦，你就可以開始了！記得將PSP 1000操縱桿移動到一個大圓圈中進行校準，如果你有任何漂移，以便軟件可以糾正它。

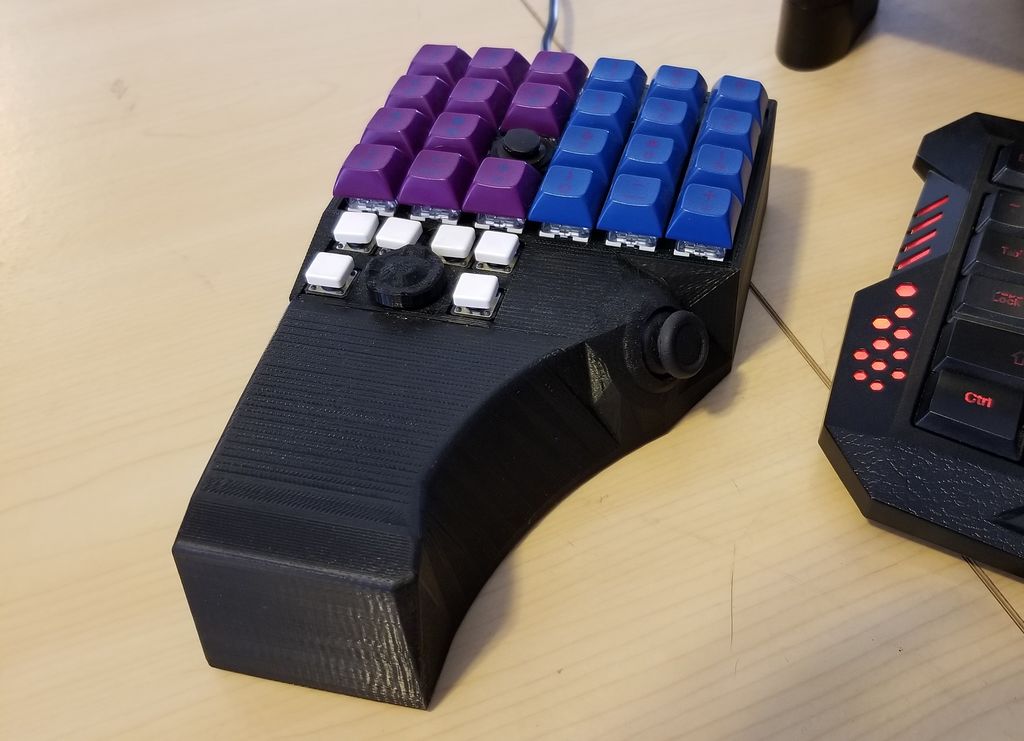

祝賀你完成這個項目！

第25步：做點新事物！

我最喜歡Overkill Control Box的一個原因是，因?yàn)槲覍⑺O(shè)計成可以3D打印的部分，它變成了意外模塊化和可定制。

如果你想使用不同的微控制器，你可以為它設計一個新的安裝板并換掉那個部件。如果您需要一組不同的開關或按鍵，可以將KeyswitchPlate切換為保持切換開關，不同按鈕或電位計的其他東西。如果你想改變編程，你可以編寫新代碼并將其上傳到Teensy 3.6（或者你用它替換它的任何東西）。

因此，你可以使用它而不僅僅是視頻游戲，你可以制作一個音樂控制DJ工具，或藝術程序宏和畫筆樣式調色板，或任何你可以夢想的。
