第1步：草稿

我已經完成了大量的草稿并且使用了3d打印原型而失敗了，這是一個更好的草稿。

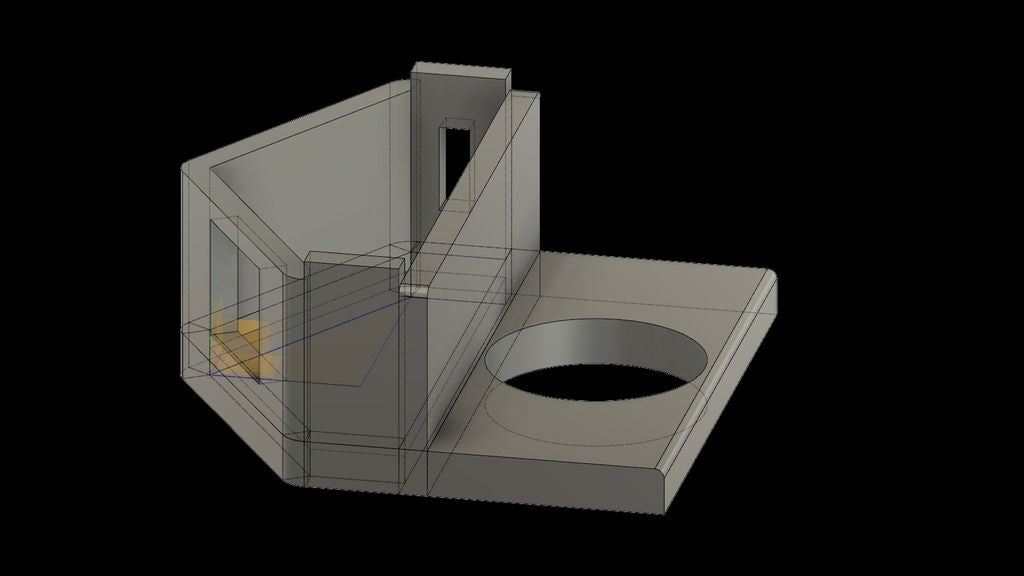

第2步：建模Fusion 360

我使用 3D打印進行原型設計并獲得了效果不佳的失敗設計。所以我只展示我在 Fusion 360 中完成的那個。

第3步：3D打印

3D打印部件由用于存放按鈕，電池和充電器板的主體組成。我使用Micromake Delta Printer和Cura進行打印和切片。

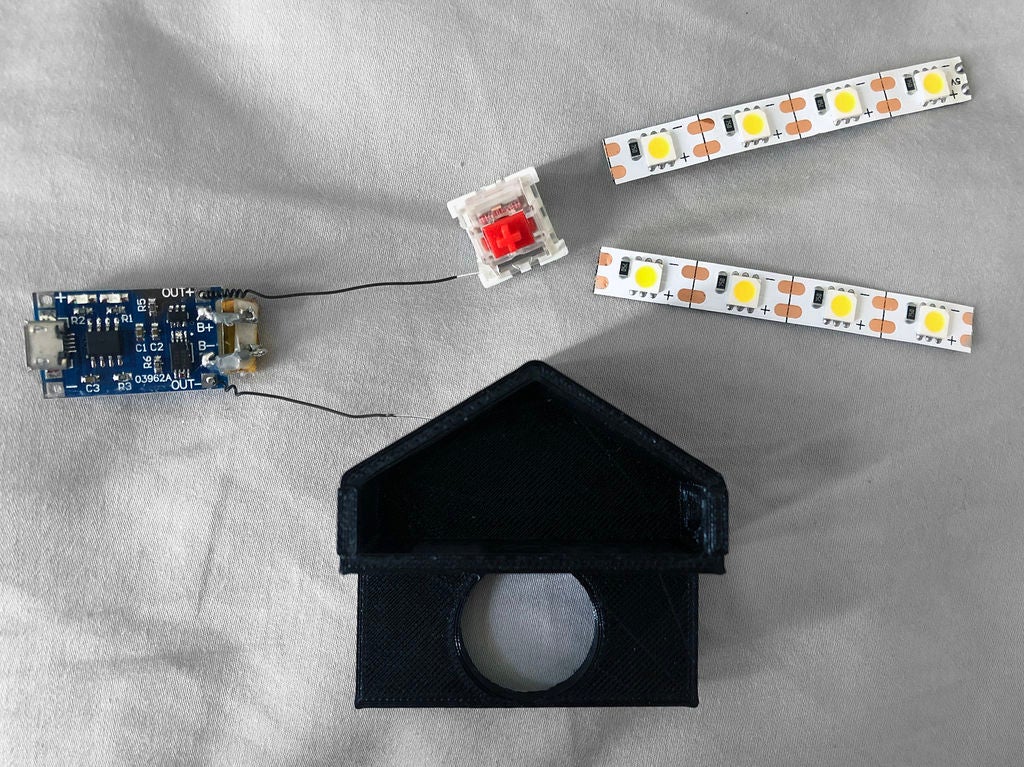

步驟4：組件

實際上，只有幾個組成部分;我使用剩菜并重新使用三星藍牙手機的舊電池。

組件清單

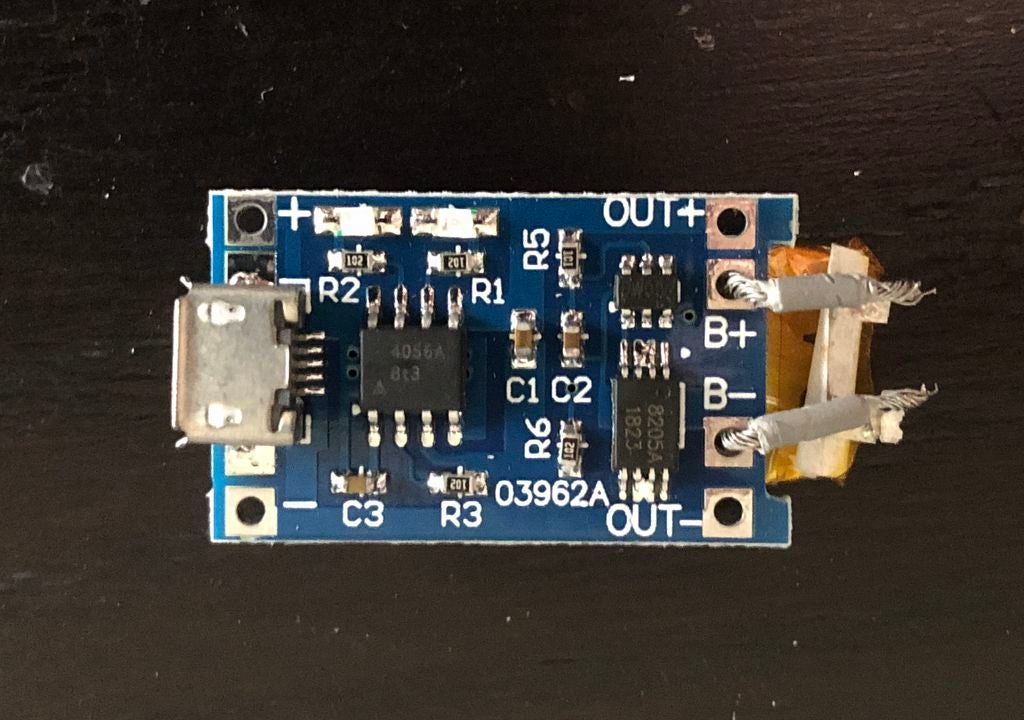

1）03962A充電器

- 用于充電電池并更換3.7v至5v

- 我從淘寶購買此產品

- TP4056應該沒問題

2）3.7v電池（重復使用）

3）LED燈條x 2（每個3-4個LED）

4）電線

5）按鈕 - 我在這里使用鍵盤鍵

6）3D打印機身和封面

步驟5：連接

很抱歉，我對Fritzing不是很熟悉所以我粗略地顯示了連接。

連接

電池+ - 》》》 03962A充電器+ -

充電器OUT + 》》》 按鈕

按鈕 》》》 LED +

LED - 》》》 充電器輸出 -

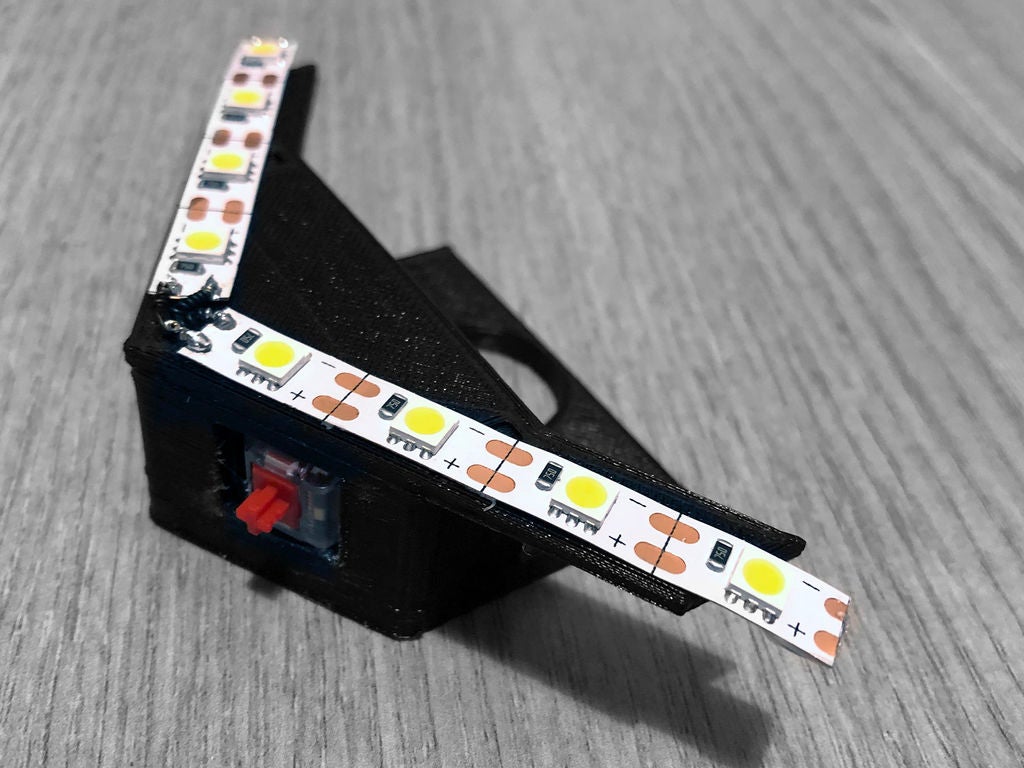

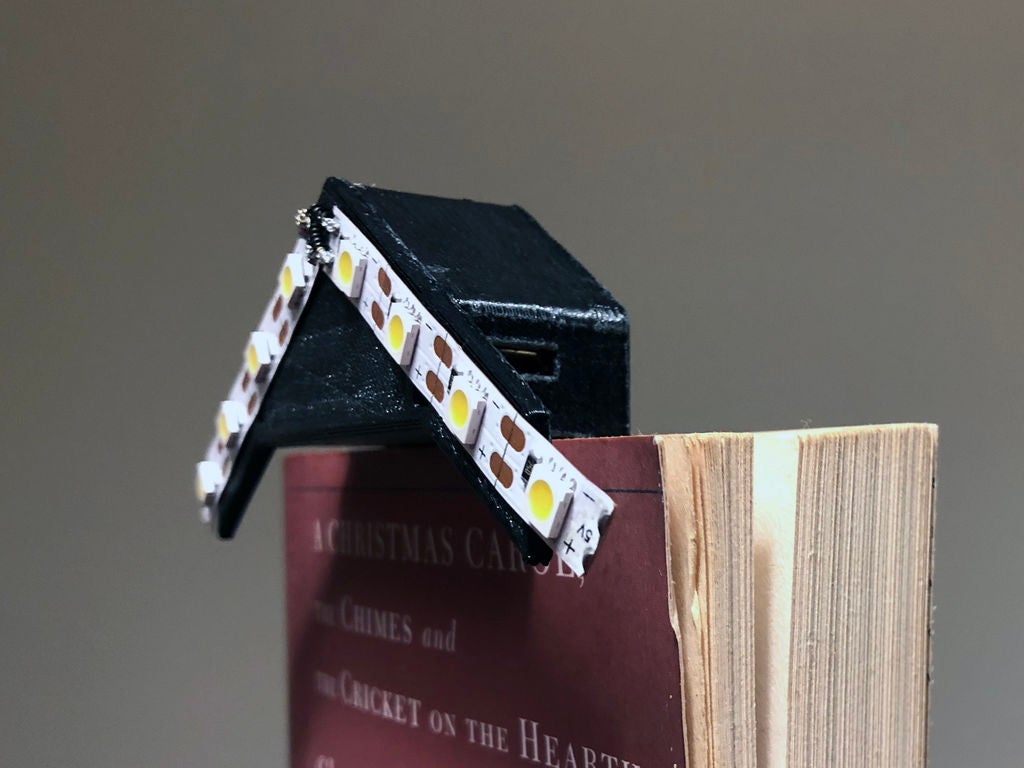

第6步：最終產品

它也可以用作書簽;作為進一步的發展，我將為LED添加一個蓋子，以便為了舒適而漫射光線。
