第1步：必需材料

您將需要：

-TEENSY LC微控制器］

- 至少120x120mm單層銅板（我在亞馬遜上以20美元的價格購買300x300片材，制作4片）

-Male Micro-B to Female-B面板mount

-Spectra Symbol軟電位計

-10k電阻

-x16 SANWA街機按鈕

-x4 3mm LED

-x2 12mm觸覺按鈕

-x32 3577保險絲夾（如果您希望按鈕可從PCB上移除［強烈推薦］

x4 30mmx2.5mm（ M3）螺絲

- 氯化鐵

-Elmers膠棒

- 焊鐵和焊料

-1mm鉆頭

-3D打印機

-3D打印機燈絲所需顏色

-2mm單層銅板

- 玻璃或塑料容器

- 熱膠

- 小規格線

第2步：對KUNAI進行3D建模

KUNAI的最佳部分是外殼是全3D打印的，因此非常容易定制

我已經包含了KUNAI的基礎文件，它沒有浮雕圖案，因此您可以簡單地將圖案拖放到3D建模程序中，從中獲取3D模板，并且然后從KUNAI的墻壁上減去它，使該圖案刻在KUNAI墻上。

要做到這一點，只需按照以下步驟操作： - 從Microsoft商店下載并安裝“3D Builder”

- 找一個你想用作KUNAI圖案的圖像并將其拖放到3D Builder中

- 你將在頂部給出選項。..禁用紋理，改變水平和平滑度，直到達到理想的效果。您還可以使用“反向”選項來反轉浮雕，該浮雕將反轉哪些邊緣沉入墻壁并保持在同一水平。完成這些選項后，單擊左上角的“導入圖像”，您將獲得一張由照片制作的3D模型。

- 下一步是打開一個3D的第二個實例構建器，并打開KUNAI基本文件

- 回到您的模式一次打開KUNAI基礎，然后按ctrl + A選擇全部，然后按ctrl + c復制模型

現在回到KUNAI基礎模型，然后按ctrl + v粘貼模型

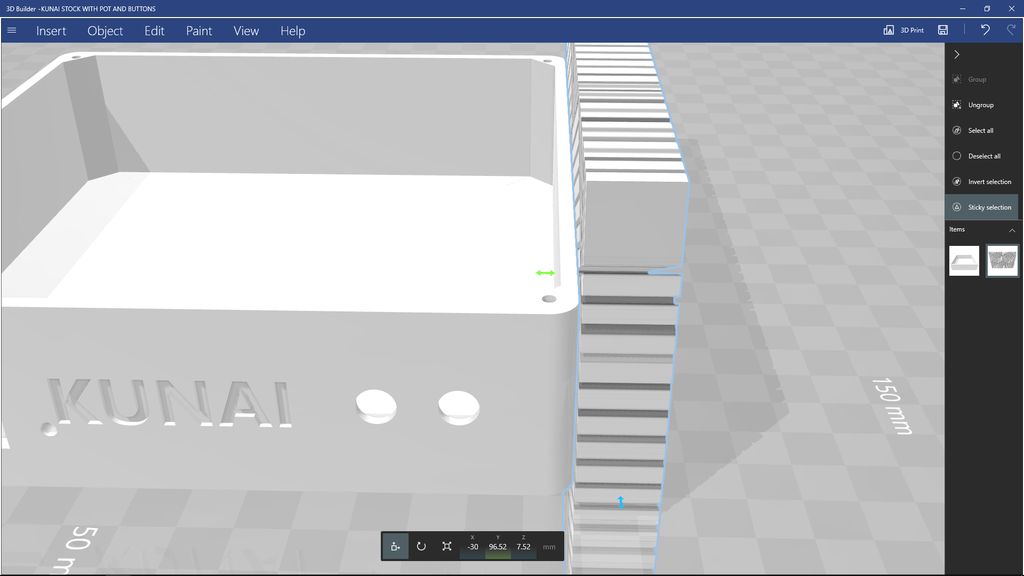

- 現在你的模型貼在KUNAI旁邊，從底部選擇旋轉工具，形狀像旋轉箭頭（或者如果您在找到它時遇到“E”），您將調整模式的Rolll，Pitch和Yaw，使其與KUNAI的墻壁對齊

- 一旦你開心根據您的圖案方向，選擇移動（如果您找不到它，則選擇“R”）

并將圖案與KUNAI的墻壁齊平;一旦它沖洗就應該“SNAP”到位。

- 只選擇了模式，ctrl + c將其復制到新位置（這樣可以節省每個墻的時間）

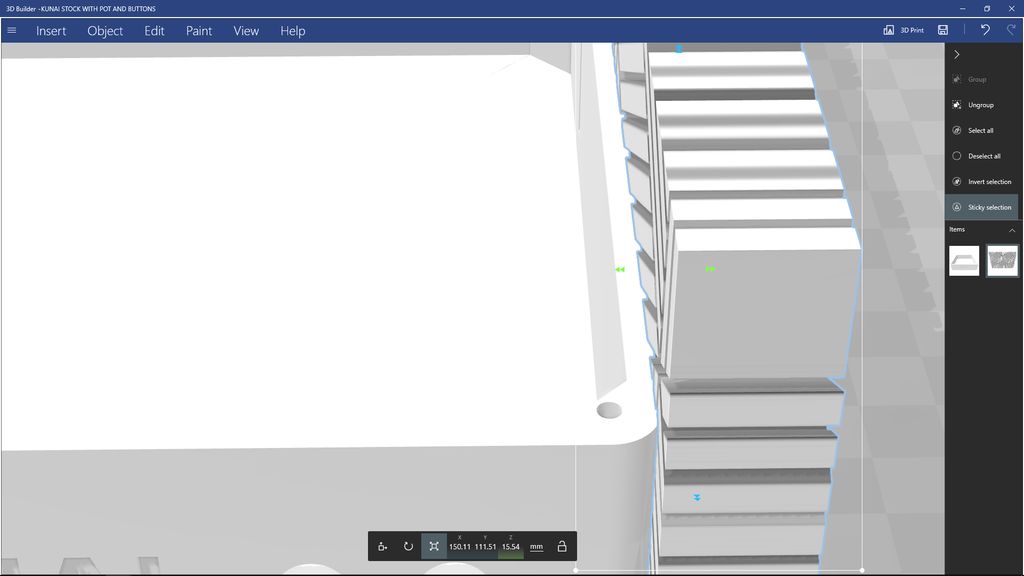

- 只選擇了模式，我們要選擇“SCALE”工具（Q，如果你找不到它），

注意“Z”下的數字，因為這是您的圖案底座厚度，現在將面向KUNAI中心的箭頭朝向KUNAI的中心拖動，直到Z值比原來大0.5mm（這將是0.5mm深度的浮雕）

- 點擊頂部的“編輯”，然后從輔助欄中選擇“減去”以創建浮雕！

- 您會注意到KUNAI現在有一個模式墻壁，但我們還需要其他3個！這就是我們在進一步編輯之前復制模式的原因！只需按住ctrl + v即可將圖案粘貼到與將其拉入墻壁進行浮雕之前完全相同的位置

- 只選擇您剛剛粘貼的圖案（僅選擇圖案），然后使用MOVE TOOL“R”將其移動到對面墻并重復該過程

-For最后2個墻（與初始墻面對90），在進行第二次減法并第三次粘貼圖案后，選擇旋轉工具（E），然后將其旋轉90度，然后再次執行相同的步驟！

一旦你對KUNAI墻上的圖案感到滿意。將文件另存為.STL，.OBJ或.3MF。

- 然后再對頂部封面進行所有操作》：}（只需將您的模式放在封面的頂部并從中減去）

TADAA ?。。?！ 3D模式完成。..現在3D打印它們！ （我建議用PLA @ 20％填充，2個墻，0.3mm層打?。?/p>

步驟3：PCB（印刷電路板）步驟1/3

所以。..這就是事情變得有點奇怪的地方，特別是因為有多種方法可以做到這一點。

如果你有幸擁有一臺3D打印機，我已經完成了所有工作。大腦努力將您的3D打印機變成電路板創建者，無需進行任何修改！

要準備3D打印機制作電路板，只需將床放下至少2mm即可水平，從字面上看就是這樣！ （對于打印機）

現在將銅板固定到打印機上的是一個稍微復雜的部分，以及雙面膠帶進入的地方。

- 只需拿走雙面膠帶，并粘貼銅板的背面;確保角落和中間至少有膠帶（我使用的膠帶大約是膠帶的厚度，使用3條膠帶只留下一個非覆蓋的非常小的間隙）

- 否則刪除從膠帶上取下保護背，然后將銅板盡可能地放在你的3D打印機床上（我使用一塊150mm的銅板制成一塊120mm的板，因為它不是完全正方形而留下錯誤的空間。..。..因為我用300x300包購買我的床單：3）

- 平時你的打印機水平如常，但不要使用床角作為平坦的參考點，使用銅板的角落（如果您在3d打印機上使用板載級別選項，將其調到中間位置，等待它達到最低點，然后關閉打印機，或通過切片機發送“DISABLE MOTORS”命令，并手動移動打印頭并下注以到達板的角落。

- 一旦您的板被調平，請將您的Elmer‘s Glue a并且用至少3層覆蓋銅（重要的是，太多比太?。?，我通常做垂直通過，水平通過，然后是另一個垂直通道，或直到膠水在銅上明顯混濁

- 完成所有這些步驟后，只需將包含的“痕跡”3d模型加載到切片機中，將噴嘴溫度設置為燈絲刻度的高端，將床鋪設置為60度（沒有用未加熱的床測試）將墻壁設置為“4”，100％填充，0.3mm層，固體隔膜1層（如果你有選擇），你可能不得不亂用單個擠出設置來獲得固體填寫痕跡。我還建議使用4-5毫米的2/3裙子來準備噴嘴，并且還要確定你的板子是否正確地排列在床上。

- 一旦你裝上模型并打印設置設置，打??！ - 當打印首次開始時，請密切關注裙子，如果它將整個裙子打印到板上，并且沒有任何東西從板上抬起/剝落，其余的打印應該沒有問題！

一旦您的電路板完成印刷，就會進入PCB制造過程的第2步中的第2步！

步驟4：PCB步驟2/3

一旦您的銅板完成打印，就可以準備好對其進行蝕刻。

- 從打印機床上取下RAW PCB，然后取下仍附著在其上的任何膠帶。..。..用3D打印進行撬動鑿子在床上有點溫暖有幫助！

- 現在你的電路板在最大壓力下熱水龍頭（假設你的水槽沒有射激光）將任何額外的膠水融化掉！使用油漆刷試圖幫助從彼此靠近的痕跡（如中心痕跡和沿邊緣的痕跡）之間留下任何剩余的膠水都沒有壞處，無法去除任何膠水將導致結果在沒有蝕刻的情況下，如果沒有足夠的話，可能會將你的板子縮短?。。。?！

- 將RAW PCB放入塑料容器或派熱克斯/玻璃盤（任何金屬）中

- 將一些氯化鐵加到RAW PCB上，直至其完全浸沒

- 搖搖搖！通過搖動容器，扭轉它，來回?fù)u動它，不斷地保持它移動，并切換方向SEEMS來幫助攪拌氯化鐵不斷攪拌。

- 你看到你的板完成蝕刻你板上的任何地方都沒有銅（我不打算在10分鐘之前檢查它）

- 如果你不確定它是否完成（看起來不完整），只需從鐵板上取下板即可氯化物，在一些冷水下運行，并仔細檢查，如果剩下銅，在熱水下運行該點，再次在氯化鐵中振蕩幾分鐘！如果銅不想蝕刻，它可能仍然有膠水，所以只需使用你的油漆刷和溫水從那里去除膠水，或者將其浸入氯化鐵，或者你可以蘸油漆刷進入氯化鐵并重復涂刷剩余的銅以去除它，而不必再次浸沒整個板！

- 一旦你確信負空間中的所有銅（斑點）沒有3D打印）已被蝕刻，只需用鑷子或鑿子撕下3D打印層！

- 你應該擁有一個完全空白的專業外觀PCB，你在家里只做了幾個美元！ （不客氣的），現在拿走那塊PCB并在水下運行并擦去痕跡上留下的任何膠水。

- 現在拿一些鋼絲絨，讓痕跡干凈清爽。 ！

ONTO步驟3/3的PCB工藝！

步驟5：PCB步驟3/3

一旦你的空白PCB被沖洗和拋光，就可以簡單地將其切割成適合所有部件的尺寸并鉆孔！

- 使用1mm鉆頭，準備你的手動鉆90個洞的眼睛，手和心靈

- 鉆孔有點難以識別，但長話短說，它看起來像一個乳頭或圓圈（帶圓圈鉆的附圖）點）

- 一旦鉆了所有12982309182個孔，按照大線的OUTSIDE邊緣沿著板邊緣（地平面）切割板尺寸為

現在填補他們的漏洞;）

這部分很簡單！所有元件應安裝在走線的OPPOSITE側，以便元件的尾端僅粘貼到走線的一側（附圖）。

TEENSY應安裝在USB端口面向電路板的LEFT EDGE，如果你正確定位時從空白側看它。

如果你的話，切口應面向電路板的底部邊緣。

LED的邊緣（GROUND）應該有較短的一端穿過邊緣（GROUND），而較長的一端沿著地面延伸到較薄的跡線上跟蹤電路板（5V）

現在只需從另一側焊接所有東西！

現在將Micro USB連接到B USB，最后在左側頂部兩排剪輯之間出現（參考圖片以獲取幫助）

現在進入下一步！編程！

步驟6：編碼KUNAI

由于KUNAI使用TEENSY處理器，因此可以輕松編譯ARDUINO愚蠢的代碼。

此代碼使用“bounce”和“MIDI”庫來查找按鈕推送，然后發送MIDI代碼* duh *

我不會在這里分解代碼，因為它帶有注釋很好！

你需要Arduino程序員和teensyduino庫，這些庫都可以通過快速谷歌搜索找到。

將現在的“啞”板插入電腦然后打開ARDUINO程序。

現在只需將此代碼復制并粘貼到您的ARDUINO程序中，或者使用ARDUINO程序打開包含的.ino文件并設置以下設置：工具》板》 Teensy LC

工具》 USB類型》 MIDI

工具》端口》哪個端口顯示Teensy

現在最后點擊左上方的箭頭按鈕驗證并上傳代碼！

現在要測試了！

第7步：測試時間

所以。 。. 輪到你了技術上有一個工作midi儀器，但我們不是100％確定是否有任何短路，或痕跡和焊接中斷，所以我們需要測試它！

打開你的DAW像FL工作室或Ableton（我將在這個例子中使用Ableton），并在MIDI選項中啟用Teensy MIDI設備（附圖片）

現在加載一個鼓架（通過前往樂器中的樂器進入midi通道）左邊的收藏菜單，然后雙擊鼓架加載它。

現在開始使用按鈕，電線或任何導電的東西，將電路板上的每組2個夾子短接，并注意你的LED打開，并使鼓架墊點亮與您短路的墊片有關;如果電路板順時針旋轉90度，則左下焊盤（c1）位于KUNAI的左下方。

如果每組支架短路導致焊盤啟動+ LED發光，則支架正在工作正確！

現在按下左觸覺按鈕并再次短接打擊墊，并觀察當前所選按鈕上方的方塊中的燈點亮以確保您的下一個打擊墊按鈕正常工作，一次你有這個工作，按下正確的觸覺按鈕，這將再次返回你的活動墊，短墊，如果你看到活動網格亮起，你的銀行按鈕工作！

確保您的觸摸過濾器工作，進入midi映射模式ctrl + m for Ableton on Windows（命令+ m for Ableton on OSX）或ctrl + j for FL Studio on windows（可能命令j為OS Studios上的FL Studios）

現在點擊你的daw上的任何旋鈕，然后沿著觸摸過濾器拖動你的手指，然后退出MIDI地圖模式（ctrl/command m for ableton，我THINK FL studio在每個鏈接后自動存在）。

現在最后測試過濾器，再次沿著它移動手指，你應該看到你點擊的旋鈕，與手指在過濾器上的位置相關聯！

YAY ?。?！你的董事會工作！現在是ASSSEMBLY的最后一步！

第8步：最終裝配

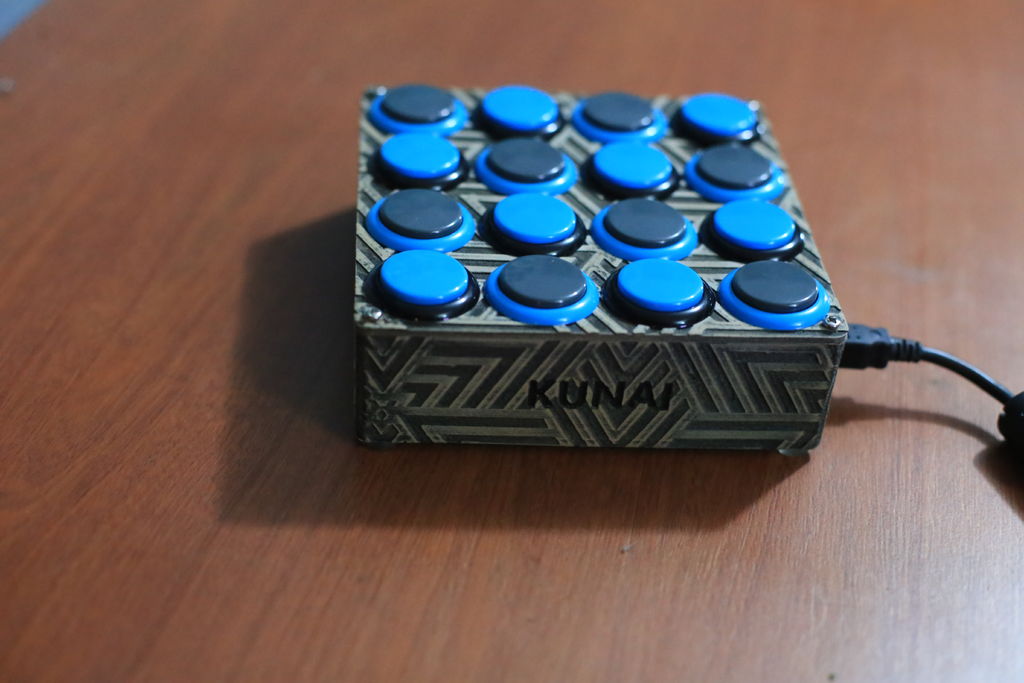

現在你應該打印3D了KUNAI底座，3D打印的KUNAI頂部和組裝好的電路板！

第一步是將按鈕放入頂部面板，這是非常自我解釋的。請記住，當電路板旋轉90度時，按鈕引腳需要制作* ROWS *而不是* COLUMNS *（很難解釋），所以如果你有一個印在上面的圖案需要定位在一定的方式，注意那個！另外，只需按下相同方式按鈕，使引腳與電路板邊緣對齊，形成4列或行！

現在確保USB連接器位于正確的位置，對齊引腳從按鈕底部進入保險絲夾并將它們推入到位！最簡單的方法是一次對齊整行或每列，同時將該行或列向下推，而不是單獨按下每個按鈕！請記住，由于鉆孔是手動的，并且按鈕的放置是手動的，所以一切都不會完全對齊，您可能需要通過略微彎曲和扭曲頂蓋來將按鈕銷釘固定到夾子中！

一旦你完成頂部組裝，將觸覺按鈕熱粘到KUNAI底座的切口中，讓它冷卻，然后將觸摸過濾器簡單地滑入切口;將過濾器的銀色部分朝外，并使用一點熱膠將電阻器和小藍色標簽固定在KUNAI的主體上，這樣一旦將其放入底座，它就會遠離PCB！

現在只需將電路板和按鈕放入KUNAI底座，同時將遠邊緣放在第一個邊緣（帶有觸覺按鈕的邊緣），現在是棘手的部分。..。..用切口將USB端口排好。

我發現這是最容易的，使用鑷子或小硬工具在端口推動，直到我看到穿過切口孔的螺絲孔。一旦你看到一個，用螺絲固定一側（不要完全擰緊它），然后再次釣魚第二個螺絲孔，同時第一個仍用螺絲固定;一旦你找到它，擰上兩個螺絲并將它們擰緊（我的模型永遠不會完全完美）

現在最后一步將頂部面板擰入底部面板使用30毫米螺絲，并將橡膠腳添加到現在完成的KUNAI底部的角落！
