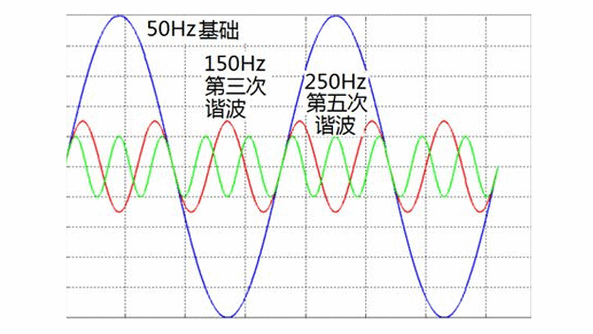

諧波的分析方法有很多，為了統一標準，在不同應用場合，國際或國內標準組織提出了不同的測試標準，其中IEC諧波就是其中一種，本文重點闡述IEC諧波測試的應用和方法。

IEC諧波標準解讀

在說到IEC諧波時，我們的印象中會有兩個標準：IEC61000－4－7和IEC61000－3－2，這兩個標準分別代表什么意思，其作用又是什么呢？我們先來做一個解析：

IEC61000－4－7的中文全稱是：《電源系統及其相連設備的諧波、間諧波測量方法和測量儀器技術標準》；

IEC61000－3－2的中文全稱是：《電磁兼容、限值、諧波電流發射限值（設備每相輸入限值≤16A）》。

從全稱上看，很多人可能還不是很了解IEC61000－4－7和IEC61000－3－2的區別，下面就做個解析。簡單的說，IEC61000－4－7是針對電源和連接電源的設備，給出其諧波、間諧波的測量方法，同時針對測量諧波、間諧波的儀器設備給出技術標準。在測量方法方面，IEC61000－4－7給出了頻率、諧波、失真系數、間諧波的具體測試方法，IEC61000－4－7還特意強調，嚴格意義上講，被測信號需要處于穩定狀態。除了測量方案，IEC61000－4－7還對測量儀器給出了標準，包括儀器的準確等級、基本結構、電流輸入電路、電壓輸入電路、準確度要求等，此外IEC61000－4－7規定應用頻率為50Hz／60Hz場合，并給出了高于諧波頻率但不高于9KHz的頻率分量的測量，也就是高次諧波。

IEC61000－3－2是針對具體產品進行類別劃分標準，并給出不同類別設備的諧波限制標準的標準。根據IEC61000－3－2標準，把其范圍內的設備分為A／B／C／D四類，其中：

A類設備包括：平衡的三相設備、家用電器（不包括D類設備）、工具（不包括便攜式工具）、白熾燈調光器、音頻設備、未規定為B、C、D類的設備均視為A類設備；

B類設備包括：便攜式工具、不屬于專用設備的電弧焊設備；

C類設備包括：照明設備；

D類設備包括：個人計算機和個人計算機顯示器、電視接收機；

不同類別的設備，其諧波限制不同，IEC61000－3－2標準中給出了明確的限制表加以說明。

IEC諧波測試

通過上面的分析，我們清楚了IEC61000－4－7和IEC61000－3－2之間的區別和關系。所以要實現IEC諧波測試，首先要保證測試設備滿足IEC61000－4－7的標準要求，其測試結果才是正確的。其次測試設備最好能夠按照IEC61000－3－2中的類別劃分要求，針對不同類別的設備，給出對應的結果，并且能夠與標準限值做相應的對比，給出結論，這樣的測試才是真正有用、有效的設備。ZLG致遠電子提供的PA系列功率分析儀可以在滿足IEC61000－4－7的標準下，實現IEC61000－3－2的諧波測量對比要求，給出最終的結論。

PA的IEC諧波

ZLG致遠電子提供的PA系列功率分析儀全系支持IEC諧波測試功能，PA功率分析儀將原始采樣點進行DFT處理，將信號分解成不同頻率的諧波進行分析，根據IEC61000－4－7的規范計算出相應結果并顯示數據，包括諧波／間諧波子組、功率譜、諧波／間諧波指標。

同時PA系列功率分析儀可以選擇顯示標準，實現IEC61000－3－2標準的顯示與對比，如下圖所示，用戶可以自己選擇A／B／C／D類別設備，選擇50Hz／60Hz頻率，選擇對應標準和類別之后，PA功率分析儀會自動顯示出諧波列表和對應類別的限制。

除了顯示以外，PA功率分析儀還可以對相應數據進行存儲導出，便于用戶進行長時間記錄、分析數據。

當然除了上述IEC諧波標準以外，在不同應用領域還存在各類不同的諧波或其他參數的測量標準，PA功率分析儀還給用戶提供功能豐富的上位機分析軟件，在軟件中集成了各類標準的分析功能，滿足不同行業的測試測量需求，歡迎有需要的聯系我們免費申請樣機試用。
