斗山創新（DMI）正在使用由其創新的能量密集型氫燃料電池驅動的無人機，向偏遠地區運送人道主義救援物資。這些無人機飛行時間長達兩個小時，已在美屬維爾京群島之間運送口罩和應急物資，并向位于濟州島的韓國最高峰漢拿山山頂（1947米）運送醫療AED。這項技術為拓展移動機器人的活動范圍及載荷能力鋪平了道路。

此外，DMI遠程無人機現在也用于商業應用，其中較長的飛行時間實現了對大型太陽能發電廠的監控，例如韓國位于海南郡Solasido的最大太陽能發電廠。如果使用電池供電無人機來執行這一任務，則需要進行六次以上的電池更換。

高密度電源設計，優化電池組性能

為移動設備開發氫燃料電池，需要全面的技術創新，從材料科學到整體系統級設計優化。移動性的關鍵是小型化、提高效率和減輕系統重量。此外，還應結合高能量輸出和耐用性，以實現長期、穩定的飛行。因此，必須減輕堆棧的重量，配置具有高功率密度的動力系統，并簡化包括外圍組件在內的整個電池組的設計，全面進行系統優化。

這些設計目標的核心是系統供電網絡（PDN）的架構及其實施。DP30電池組有兩大動力系統，為無人機的轉子和兩個堆棧的控制器供電。DP30電池組的輸出電壓范圍寬，而且可在40V至74V之間變化，因此動力系統旨在確保向無人機轉子電機提供嚴格穩壓的48V，12A輸出，向堆?？刂破麟娐钒寮帮L(fēng)扇提供 12V， 8A 輸出。

圖 3：能量密度比較：氫燃料電池和鋰電池

為了實現高效率和高能量密度的供電網絡（PDN），DMI 選擇了 Vicor PRM？ 升降壓穩壓器和ZVS 降壓穩壓器。PRM 支持高達 74V 的氫燃料電池組開路電壓 （OCV），能夠針對 48V 電壓執行穩定穩壓，如圖 5 所示。

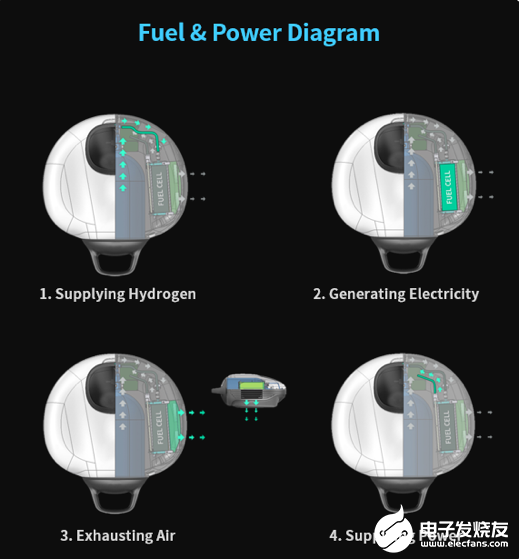

圖 4：氫燃料電池組的結構

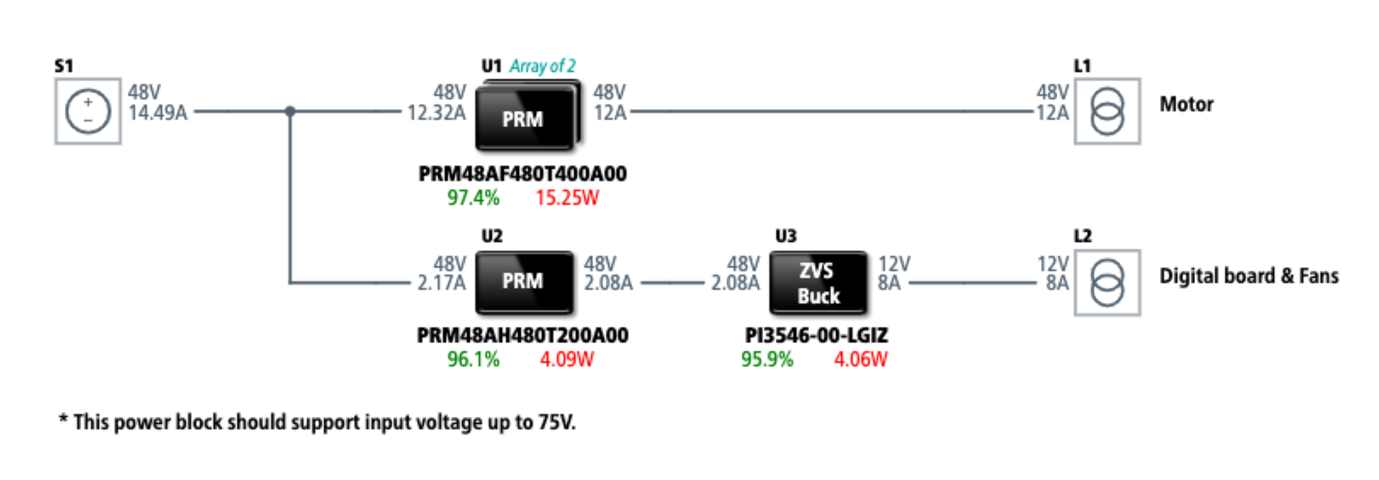

在無人機的轉子側 PDN 中，并行配置了兩個 PRM 升降壓穩壓器

（PRM48AF480T400A00），以提供轉子所需的 12A 電流。堆棧中用于數字控制器電路板的 PDN 先使用較低功耗的 PRM （PRM48AH480T200A00），然后接 48V 至 12V ZVS 降壓穩壓器 （PI3546-00-LGIZ）。

圖 5：為實現高效率和高能量密度，采用了 Vicor PRM？ 升降壓穩壓器和 ZVS 降壓穩壓器。PRM 支持高達 74V 的氫燃料電池堆棧開路電壓 （OCV），能夠針對 48V 電壓執行穩定穩壓。

按電源容量提供多樣化的產品線

除了目前正在生產的2.6kWDP30電池組，DMI計劃按電源容量提供多樣化的產品線。該公司不僅將開發各種容量的產品，從1.5kW氫燃料電池組（計劃于明年發布）到10kW氫燃料電池組應有盡有，而且還將推出適合每一款電池組的相應無人機。

Vicor模塊化電源方案能夠?qū)崿F(xiàn)可擴展性，支持這些不同的產品線。此外，這也有助于DMI 集中精力解決由電源容量擴展引起的各種其它工程問題，如堆棧結構變化、動力系統及外設組件以及散熱方法等。有了Vicor解決方案，DMI能夠更好地實現其重要目標：增加耐用性和穩定性；以高能量密度實現小型化的輕量級燃料電池。
