ADI公司的ADM1066是可配置的單片多種電源監視/定序器件，并集成了12位ADC和6個8位電壓輸出的DAC，所有電壓在25度C的精度精度0.5％，主要用在中心辦公系統，服務器/路由器，多電壓系統線路卡，DSP / FPGA電壓定序等。本文介紹了ADM1066主要特性，方框圖，應用框圖以及ADM106x評估板主要特性，狀語從句：方框圖電路圖，材料清單。

ADM1066 SuperSequencer?是一種可配置的監控/排序設備，為多電源系統中的電源監控和排序提供單芯片解決方案。除這些功能外，ADM1066還集成了一個12位ADC和六個8位電壓輸出DAC。這些電路可用于實現閉環裕度系統，該系統可通過使用DAC輸出更改反饋節點或DC-DC轉換器的參考來實現電源調節。

可以使用最少的外部組件來執行供應裕度。裕度調節回路可用于生產過程中的電路板在線測試（例如，以驗證額定電源電壓的5％時的電路板功能），也可動態地用于精確控制直流輸出電壓到DC轉換器。

ADM1066主要特性：

完整的監視和排序解決方案，最多可對10

個電源供電10個電源故障檢測器可

在25°C的所有電壓下監視電源的《0.5％精度在

所有電壓和溫度下的《1.0％精度

5可選的輸入衰減器可監控VH

上的14.4 V電源VP1至VP4（VPx）上的6 V電源

5個雙功能輸入，VX1至VX5（VXx）

高阻抗輸入，以與0.573 V和1.375 V的閾值，電源故障檢測器

通用邏輯輸入

10個可編程驅動器輸出，PDO1到PDO10（PDOX）

開路集電極與外部上拉

推/拉輸出，驅動到VDDCAP或VPX

打開具有弱上拉至VDDCAP或VPx的集電極

內部電荷泵高驅動器，與外部N-FET配合使用（僅PDO1至PDO6）

排序引擎（SE）實現對PDO輸出的狀態機控制

基于輸入事件的狀態變化可實現

復雜的控制上

電和斷電順序控制

故障事件處理

警告時產生中斷

看門狗功能可以集成到SE

程序軟件中，通過SMBus進行排序控制

完整的電壓均衡解決方案，用于6個電壓軌

6個電壓輸出8位DAC（0.300 V至1.551 V），可通過DC-DC轉換器調整/反饋進行電壓調整節點

的所有監督電壓的回讀12位ADC

2輔助（單端）ADC輸入

參考輸入（REFIN）具有2點輸入的選擇

直接從2.048 V（±0.25％）REFOUT引腳驅動

改進ADC的性能更精確的外部基準

裝置由最高的VPx和VH供電，以提高冗余度

用戶EEPROM：256字節

工業標準2線總線接口（SMBus）

具有VH且VPx = 1.2V的PDO保證為低，

提供40引線6mm×6mm LFCSP和48引線7mm×7mm TQFP封裝

ADM1066應用：

中央辦公系統

服務器/路由器

多電壓系統線卡

DSP / FPGA供應排序

保證金供應的在線測試

圖1。ADM1066矩形圖

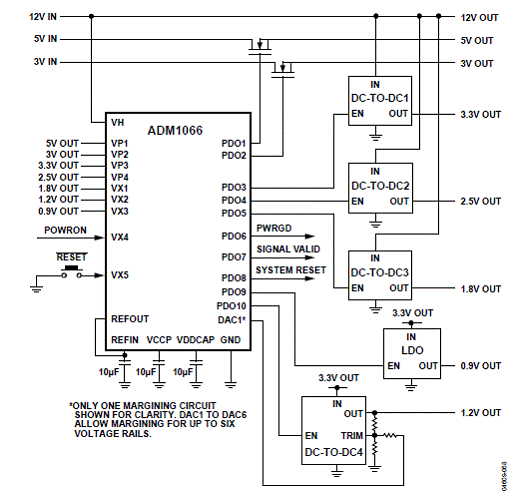

圖2。ADM1066應用框圖

ADM106x評估板

為ADM1062- ADM1069超級排序?評估套件

的ADM106x評估板旨在提供所有必要的刺激到ADM106x，顯示在一個緊湊的設備的許多功能，自包含環境。接下來的頁面包含了板上功能的簡單框圖，其后是板的詳細原理圖，最后是板的跟蹤層，電源層和絲網印刷層。

該板的兩個主要功能是可編程電壓電路和輸出指示燈LED的。提供了八個可編程電壓電路。電路標記為VX1，VX2，VX3，VX4，VP1，VP2，VP3，VP4?？赏ㄟ^Eval Board軟件在0.6V至6V的電壓范圍內對其進行編程。在本評估手冊的軟件部分中詳細介紹了這些耗材的編程。八個電路為ADM106x的十個輸入中的八個提供電壓。沒有可編程電源的輸入為VX5（用戶可以為其自身的外部輸入提供測試點）和具有12V直接驅動電壓的VH（或根據需要使用VP4的可編程電源） 。

十個輸出指示燈LED分別標記為PDO1至PDO10。這些表明ADM106x的輸出引腳上為邏輯高電平。PDO1-6的LED是雙色LED。這表示何時將PDO用作邏輯輸出或FET驅動器輸出。綠色表示邏輯輸出，而紅色表示FET驅動器輸出。

ADM106x評估板包括：

?主評估板：該板包含激活ADM1062-69器件并監視其響應所需的所有電路，例如可編程電源，ADC，LED等。

?子卡插槽：還提供了帶有設備插槽的相關子卡。主評估板有三種不同的子卡選項，具體取決于封裝選項-LFCSP，TQFP或LQFP。子卡直接插入主評估板，并允許將其特定布局的所有設備與主評估板結合使用。套件中隨附的設備將提供正確的一個。

?設備樣本：樣本框中包含一些待評估設備的松散樣本。在為評估板上電之前，應將一個設備放在插座中。

?SMBus電纜：此電纜將主評估板連接到標準PC并行連接器。如果使用此電纜，則必須單獨向板上供電。

? USB電纜：此電纜將主評估板連接到標準PC USB端口。評估板的電源也將通過PC USB接口提供。

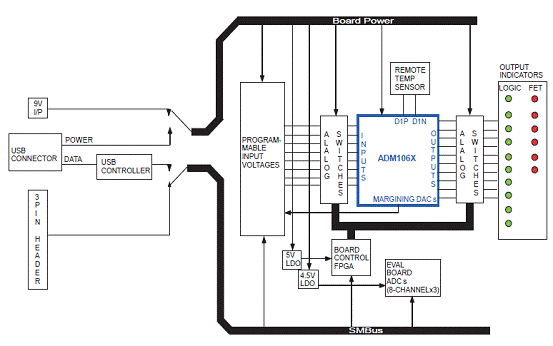

圖3.ADM106x評估板附件圖

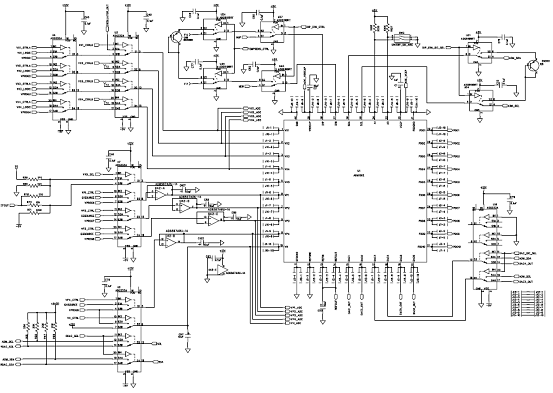

圖4.ADM106x評估板電路圖：ADM106x電路

圖5.ADM106x評估板電路圖：ADM106x PDO輸出電路

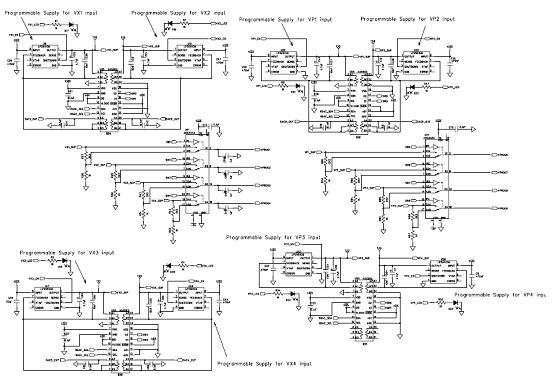

圖6.ADM106x評估板電路圖：串聯輸入電壓電路

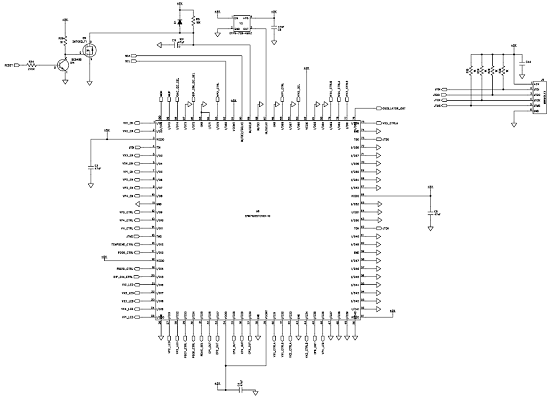

圖7.ADM106x評估板電路圖：板控制FPGA電路

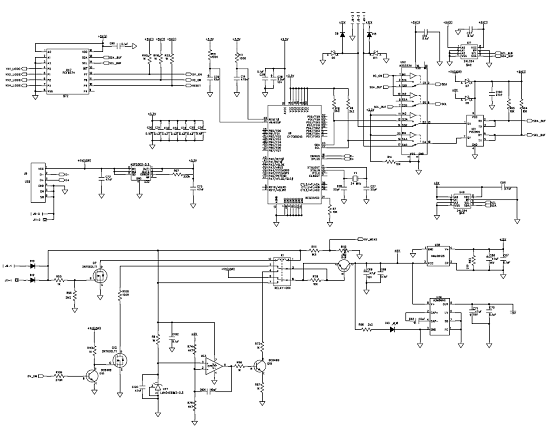

圖8.ADM106x評估板電路圖：板電源和USB接口電路

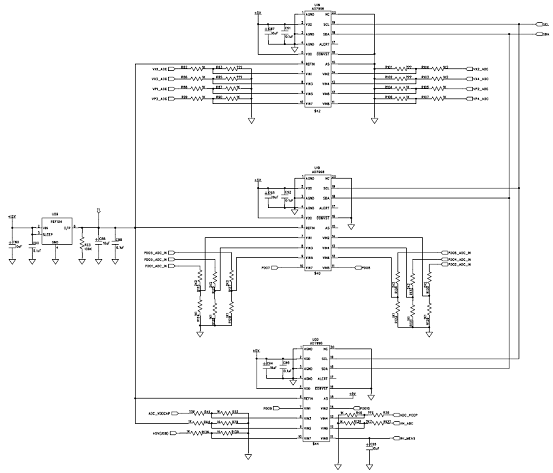

圖9.ADM106x評估板電路圖：板電壓測量電路

圖10.ADM106x評估板元件布局圖
