Powerint公司的高效非隔離的25W離線LED驅動參考設計是采用LinkSwitch-PH系列的LNK409EG器件，能以350mA驅動72V LED串，輸入電壓范圍從180 VAC到265 VAC，功率因素大于0.9，效率大于90％ ，在230VAC時的THD小于20％，和IEC61000-3-2兼容。此處主要介紹了參考設計DER285主要特性，驅動器電源指標和參考設計電路圖，材料清單和PCB布局圖。

使用LinkSwitchTM-PH的25 W非隔離，降壓-升壓拓撲，功率因數校正的LED驅動器LNK409EG

該文檔描述了一種非隔離，功率因數校正，低THD，高效率的LED驅動器，旨在驅動72 V LED串輸入電壓范圍為180 VAC至265 VAC時為350 mA。

LinkSwitch-PH的開發旨在經濟高效地設計一種具有初級側恒流控制的高效單級功率因數校正LED驅動器。

LinkSwitch-PH控制器針對LED驅動器應用進行了優化，具有最少的外部零件數量，并且無需使用光耦合器即可控制通過LED負載的輸出電流。

LinkSwitch-PH單片集成了725 V功率MOSFET和控制器。

該控制器包括振蕩器，PWM，6 V穩壓器，BYPASS（BP）引腳編程功能，過熱保護，頻率抖動，逐周期電流限制，前沿消隱和用于輸出CC（恒定電流）的充電控制器） 控制。

LinkSwitch-PH還提供了一系列復雜的保護功能，包括針對控制回路開路/短路故障和輸出短路狀況的自動重啟。準確的遲滯熱關斷功能可確保在所有條件下均能確保安全的平均PCB溫度。

本報告中介紹的非隔離式功率因數校正降壓-升壓顯示了LinkSwitch-PH如何以極低的零件數量極大地簡化離線，高效，功率因數校正的LED驅動器設計。

LED驅動參考設計的主要特性：

極大地簡化了離線的，功率因數校正的LED驅動器設計

單級，功率因數校正的非隔離式LED驅動器

緊湊的組件，極少的組件數

跨線和負載的

高PF》 0.9高效率》 90％

低THD，在230 VAC時《20％，

符合IEC61000-3-2標準，

消除了所有控制環路補償

無需輸出電流感測

先進的性能功能

補償電感公差

補償輸入電壓變化

補償輸出電壓變化

頻率抖動大大降低了EMI濾波器的成本

先進保護和安全功能

短路自動重啟動保護

滯后熱關斷

圖2.LED驅動參考設計和PQ2620電感器尺寸圖

LED驅動器電源指標：

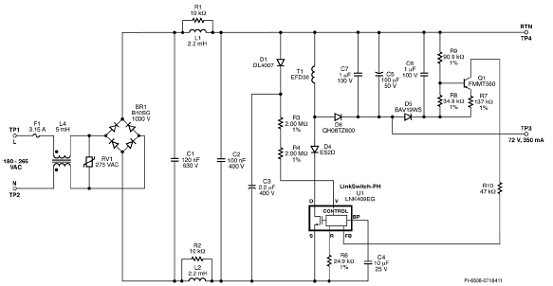

圖3.LED參考驅動設計電路圖：T1占位適合EFD30，PQ2620和RM8骨架

圖4.電感器電路圖

電感器電指標：

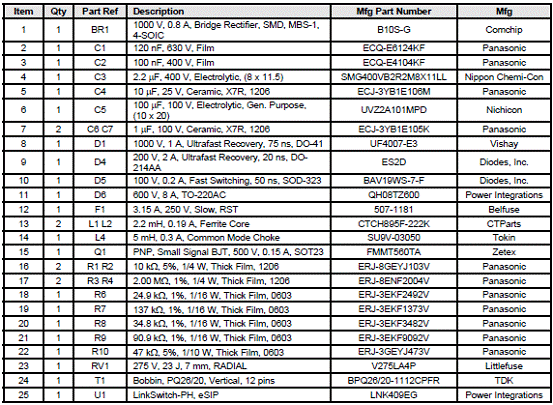

LED驅動參考設計材料清單：

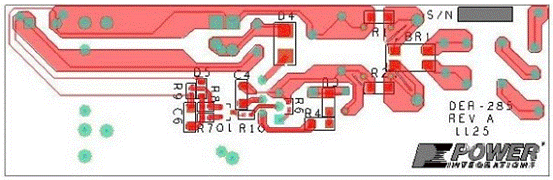

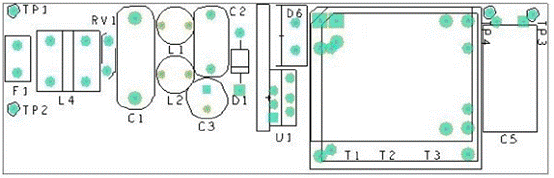

圖5.LED驅動參考設計PCB布局圖
