報警裝置的密碼控制電路

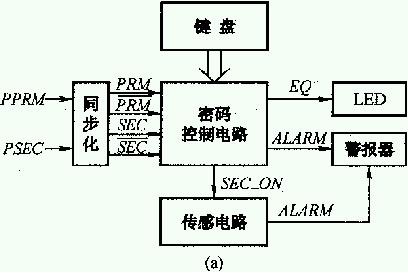

在一些重要部門或倉庫常設有報警裝置，以防外人非法進入。圖4-6-3(a)所示為某報警裝置的系統框圖。

圖4-6-3 密碼報警系統

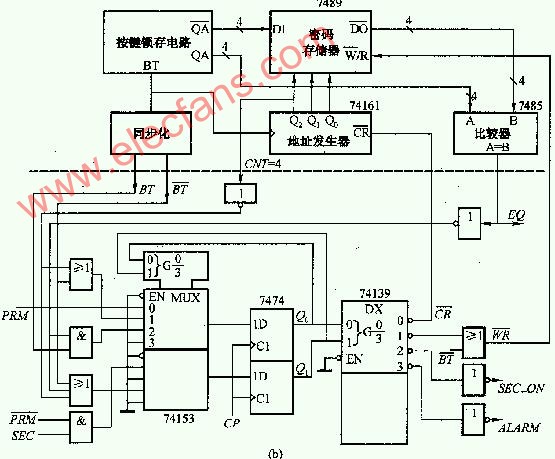

圖4-6-3(b)為密碼控制電路的原理圖。

該密碼控制單元輸入、輸出信號較多，不易用狀態圖（表）來加以描述。但是，可以根據次態方程和輸出方程畫出波形圖，進而理解其工作過程。

各觸發器的次態方程

Q₀ⁿ⁺¹ = PRAM^.Q₁ⁿQ₀ⁿ + (CNT=4 + BT)Q₁ⁿQ₀ⁿ + BT^.EQ^.Q₁ⁿQ₀ⁿ

Q₀ⁿ⁺¹ = PRAM^.SEC^. Q₁ⁿQ₀ⁿ + (CNT=4 + BT + EQ)Q₁ⁿQ₀ⁿ

以及電路的輸出方程

CR = Q₁Q₀

WR = BT ^. Q₁Q₀

SEC_ON = Q₁Q₀

ALARM = Q₁Q₀

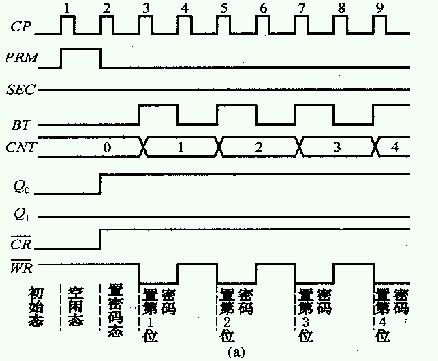

圖4-6-4(a)給出了設置密碼的過程中該控制單元有關的輸入、輸出信號的時序波形圖。

圖4-6-4 控制器的時序波形圖

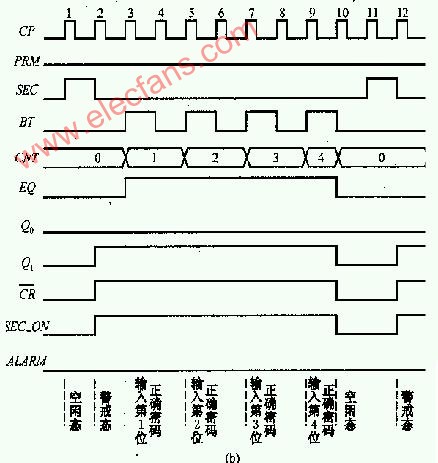

圖4-6-4(b)給出了電路處于警戒狀態下，控制單元有關信號的時序波形。

圖4-6-4 控制器的時序波形圖
