低耗定時器電路
低耗定時器電路

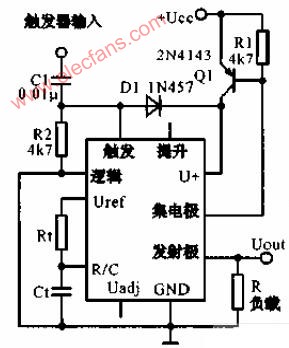

低耗定時器利用定時器集成電路LM122，可以給出在兩個定時周期之間電源耗電等于零的電路。晶體管Q1在兩個定時周期之間截止，所以沒有電流消耗。當5V或更高的觸發脈沖到來時，接通Q1開始計時。定時時間由R1、C1來設定，其范圍從幾個微秒到幾個小時。
