電流傳感技術產品介紹——PROSYS電流傳感器CP系列

什么是電流?

電流是在電導體或空間中移動的帶電粒子流，例如電子或離子。 它是通過一個區域的凈電荷流動速率來衡量的。移動的粒子稱為電荷載流子，根據導體的不同，它可能是幾種粒子中的一種。 在電路中，電荷載流子通常是通過導線移動的電子。

測量單位用安培表示，符號為 I

什么是電流傳感技術?

是檢測電流并將其轉換為可觀察的形式。在電氣工程中，電流傳感技術可以是用于測量電流的多種技術中的任何一種。電流的測量范圍從皮安到上萬安。電流傳感技術的選擇取決于要求，例如大小，精度，帶寬，成本，耐用性，隔離度或尺寸等。電流值可以由儀器直接顯示，也可以轉換為數字形式以供監測或控制系統使用。

PROSYS電流傳感器CP系列

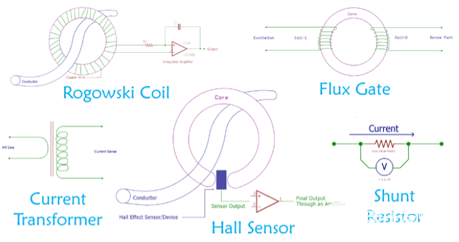

電流傳感技術分類介紹

非隔離絕緣

p分流電阻---AC+DC

隔離絕緣

p基于法拉第定律的電流傳感技術---AC

?電流互感器

?羅氏線圈

?p磁場傳感技術---AC+DC

?霍爾效應

?磁通門傳感器

?磁阻式

PROSYS電流傳感器CP系列

電流傳感技術分類介紹-分流電阻

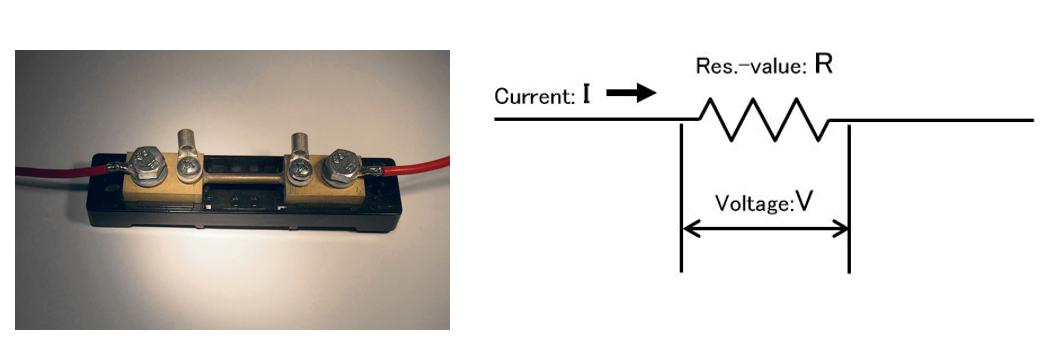

電流傳感的常見和簡單方法是使用分流電阻。分流電阻兩端的電壓降與其電流成正比,成本較低。

PROSYS電流傳感器CP系列

電流傳感技術分類介紹-基于法拉第定律的電流傳感技術

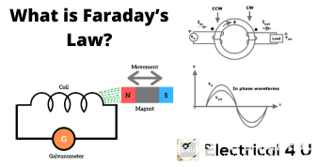

法拉第感應定律-指出：在閉合電路中感應的總電動勢與連接電路的總磁通量的時間變化率成正比-已廣泛用于電流傳感技術中。

基于法拉第定律傳感技術的兩種主要傳感設備是電流互感器(CT)和羅氏線圈。

電流傳感技術分類介紹-基于法拉第定律的電流傳感技術

電流互感器

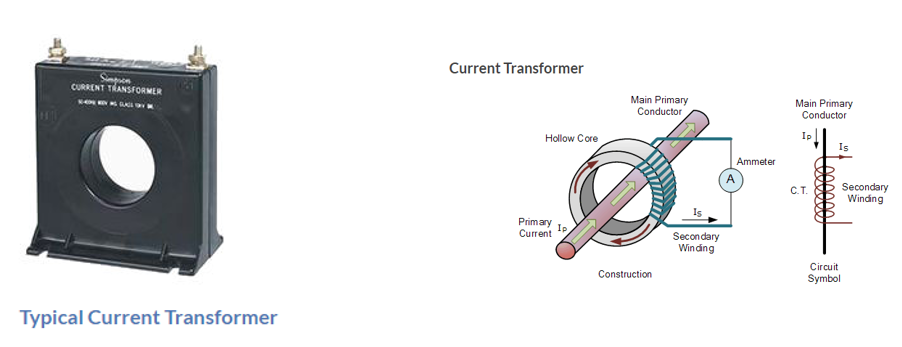

基于變壓器原理，可將較高的一次電流轉換為較小的二次電流，在高交流電流測量系統中很常見。由于該設備是無源設備，因此在其實現中不需要額外的驅動電路。

電流傳感技術分類介紹-基于法拉第定律的電流傳感技術

羅氏線圈

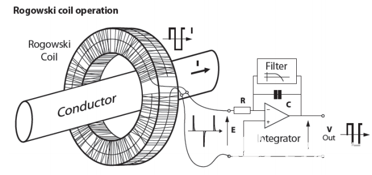

Rogowski線圈被定義為用于測量交流電(AC)的電氣設備。它也用于測量高速瞬態，脈沖電流或正弦電流。Rogowski線圈的名稱以德國物理學家Walter Rogowski的名字命名。Rogowski線圈是均勻纏繞的線圈，匝數為N，橫截面積A恒定。Rogowski線圈中沒有金屬芯?？招揪€圈放置在導體周圍，由電流產生的磁場在線圈中感應出與電流變化率成比例的電壓。該電壓被積分，產生與電流成比例的輸出。

電流傳感技術分類介紹-磁場傳感技術

霍爾效應

霍爾效應傳感器是基于霍爾效應的設備，霍爾效應傳感器是埃德溫·霍爾(Edwin Hall)在1879年根據洛倫茲力的物理原理發現的。它們由外部磁場激活。 在這種通用設備中，霍爾傳感器感測由磁系統產生的磁場。該系統通過輸入接口響應要檢測的量(電流，溫度，位置，速度等)?；魻栐腔镜拇艌鰝鞲衅?。 它需要信號調理以使輸出可用于大多數應用。由一次電流(Ip)產生的磁通量會集中在磁路中，并使用霍爾器件進行測量。 然后，對霍爾器件的輸出進行信號調理，以提供一次電流的精確表示。又可分為開環和閉環兩種技術類型。

霍爾效應

霍爾效應傳感器是基于霍爾效應的設備，霍爾效應傳感器是埃德溫·霍爾(Edwin Hall)在1879年根據洛倫茲力的物理原理發現的。它們由外部磁場激活。 在這種通用設備中，霍爾傳感器感測由磁系統產生的磁場。該系統通過輸入接口響應要檢測的量(電流，溫度，位置，速度等)。霍爾元件是基本的磁場傳感器。 它需要信號調理以使輸出可用于大多數應用。由一次電流(Ip)產生的磁通量會集中在磁路中，并使用霍爾器件進行測量。 然后，對霍爾器件的輸出進行信號調理，以提供一次電流的精確表示。又可分為開環和閉環兩種技術類型。

GMC-I PROSYS公司介紹-概況

PROSYS電流傳感器CP系列

GMC-I PROSyS Ltd.

?成立時間: 2008年1月

?德國GMC Instruments集團全資子公司

?創立人: Ahmet Selcuk & Desmond Ebenezer

?PROSyS 代表: Probes & Systems

?主要市場方向:

r汽車;

r能源管理;

r測試測量

?公司員工: 42人以上

成熟團隊成立的新公司

公司介紹-業務模式

分銷產品: 銷售與數量相關

r標準探頭

r標準電流鉗帶顯示

r標準傳感器

PROSYS電流傳感器CP系列

OEM & 貼牌 產品

r現有產品上微小的改動來滿足客戶需求

r基于合同協議

r價格基于需求

ODM

r新研發一款產品

r基于合同協議

價格基于需求

GMC-I PROSYS 公司，產品和應用對象等介紹

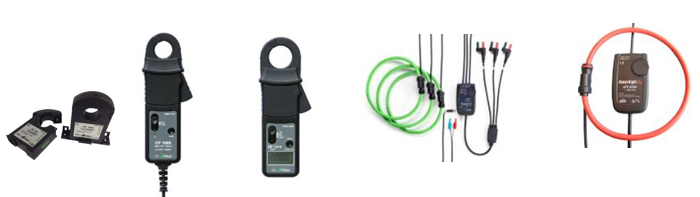

按照電流傳感技術分類

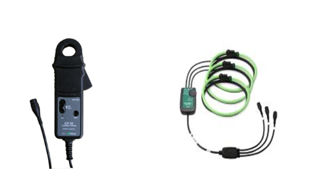

p霍爾效應傳感器

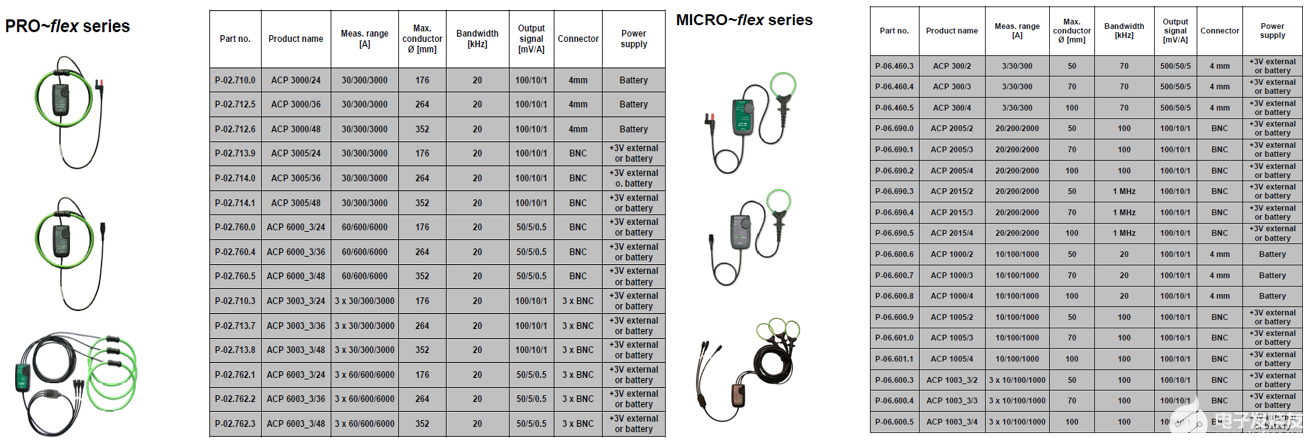

p羅氏線圈

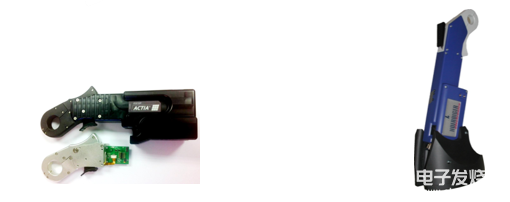

p磁通門傳感器

產品介紹-霍爾效應傳感器

Open loop 類型

?CP305

?CP410

?CP1010

?CP1000

?CP1005

?CP2005

?CP1800

Closed loop 類型

?CP5

?CP50

?CP150

?CP30

?CP35

?CP41

產品介紹-霍爾效應傳感器

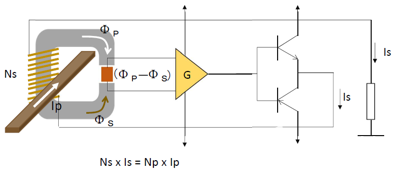

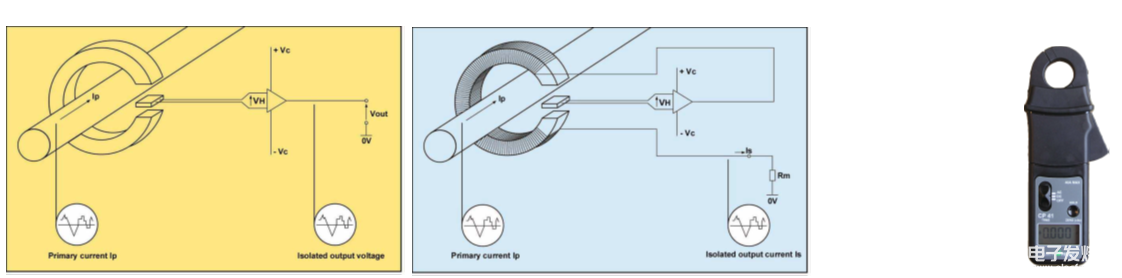

Closed loop:顧名思義，該電路是閉環的。霍爾芯片監視鐵芯中的磁通量，并通過補償線圈施加相反的磁場，以保持為零狀態，初級線圈中的電流與流過補償線圈的電流成比例。

Open loop:開環更簡單，鉗口間隙中的霍爾芯片測量間隙中的磁通量，這與初級導體中的電流成比例。

兩者的不同：

Closed loop

?高分辨率1mA

?低噪聲<1mA

?高精度

?專利的磁芯設計，由于位置靈敏度(±0.2%)而導致的誤差很小

?良好的外部磁場抑制(> 1000：1)

?寬帶寬最大到100kHz

?高電流消耗

?有限的測量范圍(最大200-300A)

Open loop

?高測量范圍(最大到2000A)

?低電流消耗

?比closed loop更低的花費

?50-100mA的分辨率

?良好的外部磁場抑制(50：1)

?帶寬最大到20kHz

?位置靈敏度導致誤差(1%)

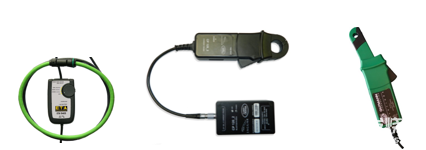

產品介紹-羅氏線圈

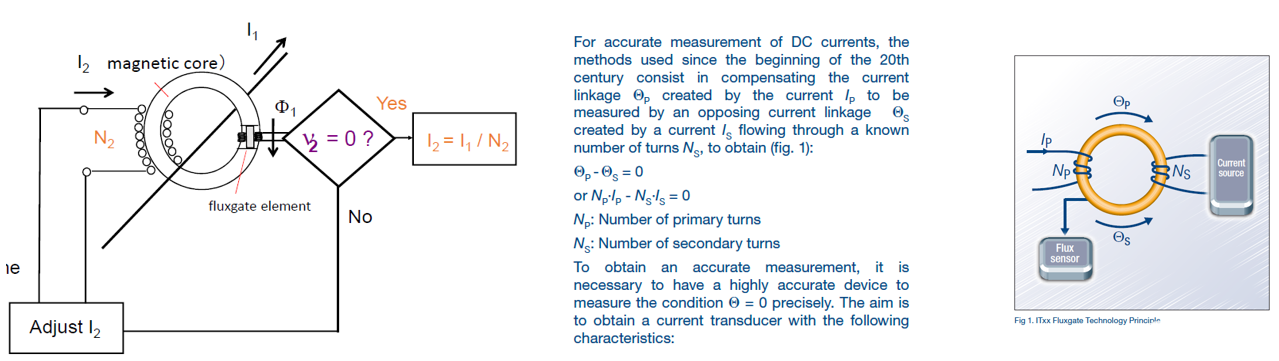

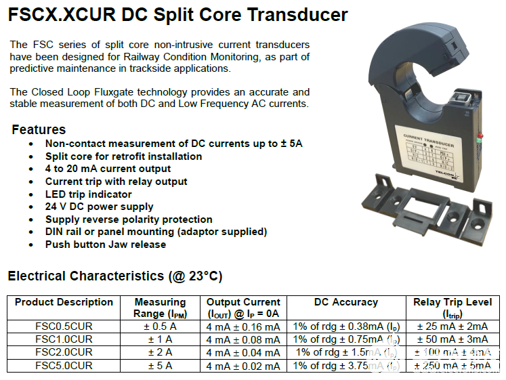

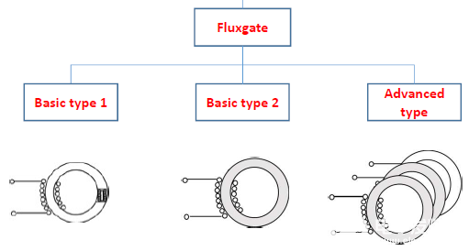

產品介紹-磁通門傳感器

應用對象

測量用于分析

n儀器儀表，如示波器，萬用表，功率分析儀等

n汽車下線檢測，故障診斷，售后服務

n能源管理，如電能質量監測，工程設施，生產制造監測等

n系統集成商

測量用于控制

n電池系統

n泄漏電流監控

n鐵路運行狀態監控

n機場燈光電路系統監控

貼牌和定制需求客戶
