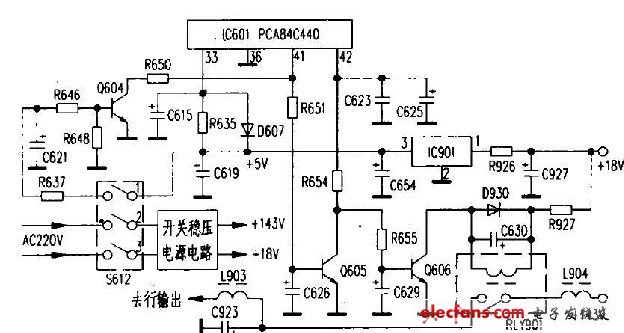

在下圖中，該機待機控制電路未設副電源電路，CPU(PCA84C440)所需的+5V電源，是利用主開關電源輸出的+18V電源經過三端固定穩壓器IC901穩壓后獲得的。CPU(41)腳是待機控制輸出端，接到開機指示后CPU(41)腳電壓為QV低電平，這時Q605截止，Q606b極通過R655、R654獲得正電壓，使其b極有電流輸入，因而Q606進入飽和導通狀態。+18V電壓通過R927后，在繼電器RLY901線圈中有電流通過，其觸點閉合，將主開關電源輸出的+143V直流電壓通過L903送往行輸出級電路，使整機進入工作狀態。CPU接到直流關機指令后，(41)腳輸出+5V高電平電壓，這時Q605因得到b極電流而飽和導通，Q605導通后將Q606b極的電壓置于0V，致使Q606無b極電流通過而截止，繼電器RLY901觸點斷開，送往行輸出級的+143V直流電壓被切斷，形成無光、無聲的待機狀態。

在這待機控制電路中還有一個十分重要的開機控制電路，即童鎖觸發電路。該電路由0604、R650、R648、R646、C621、R637、S612①腳等組成。它主要起鉗位作用，使每次打開主電源開關S612時，整機就直接進入工作狀態，避免了童鎖控制功能的二次遙控開機。在不設置童鎖電路的情況下，當用遙控二次關機時，CPU(41)腳將輸出高電平，從而使Q605導通，Q606截止，+143V直流電壓被切斷，進入待機狀態。這時，如果切斷電源開關S612，CPU41腳在再次接通S612時仍會保持高電平，即仍處于待機狀態。只有在遙控二次開機時才會輸出低電平，使電視機進入工作狀態。設置了童鎖觸發電路后，當接通電源開關S612時，與S612連動的觸點開關①腳便會同時導通。此時，+5V電壓通過S612的①腳、R637、R646C621、R648加到Q604b極，Q604飽和導通，使Q604的c、e極被鉗位于低電平，從而使Q605在一開機時就處于截止?fàn)顟B(tài)，即一接通電源開關就進入工作狀態。
