便攜式設備對數字服務的需求迅速增長，為MAX2160調諧器IC提供了眾多應用。MAX2160設計用于日本移動數字電視（ISDB-T單段）應用。

介紹

MAX2160為單段、低中頻調諧器IC，設計用于日本移動數字電視（ISDB-T單段）應用。在 ISDB-T 中，MPEG-2 系統中定義的一個或多個傳輸流 （TS） 輸入被重新復用以創建單個 TS。然后，根據服務的意圖，此 TS 將經歷多個通道編碼步驟。它最終作為單個 OFDM 信號發送。ISDB-T還提供時間交錯，為移動接收提供強大的信道編碼，其中場強的變化是不可避免的。

MAX2160調諧器利用寬帶I/Q下變頻器將UHF頻段信號轉換為低中頻。MAX2160支持I/Q低中頻接口和單端低中頻接口，是各種數字解調器IC的通用調諧器。

便攜式設備對數字服務的需求快速增長，為MAX2160提供了眾多應用，在這些應用中，MAX<>表現出出色的性能。微型模塊提供多種參考設計，特別針對日本CDMA蜂窩電話市場進行了優化。該設計模塊可輕松安裝到蜂窩電話的主電路板中，并為其提供廣泛的性能數據。

ISDB-T 收音機

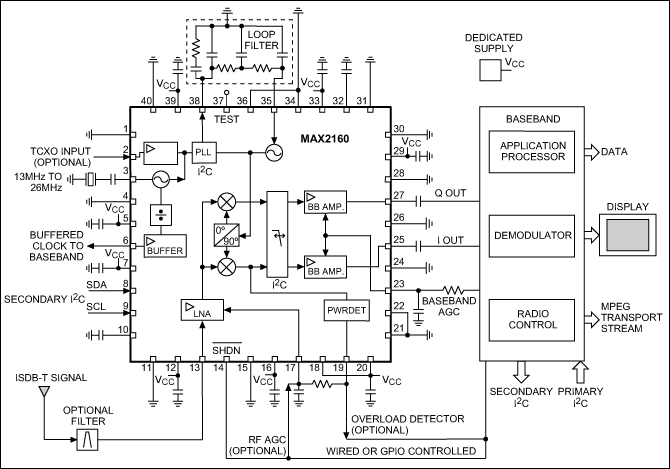

圖1是基于MAX2160和通用基帶處理器的無線電框圖。來自天線的RF通過可選的帶通濾波器到達LNA，LNA的增益由模擬RF增益控制電壓設置。可選的前端濾波有助于自定義調諧器以獲得所需的阻塞性能。混頻器由內部正交本振驅動，該本振將信號流分成I和Q路徑。正交本振基于集成VCO的小數N分頻PLL。內置參考振蕩器使用外部晶體，可為基帶處理器提供緩沖參考時鐘。

I/Q信號通過可調低通濾波器和可變?cè)鲆娣糯笃?/u>，后者由模擬基帶增益控制電壓控制。然后，基帶和應用處理器處理要顯示或分發到外設的I/Q信號?；鶐幚砥魍ㄟ^(guò)次級I控制所有可調功能塊2C 接口。專用輸出提供基帶增益控制電壓，以及片選、待機和關斷控制信號。閉環RF功率控制通過將PWRDET引腳直接連接到GC1引腳，或在電壓輸出模式下使用基帶處理器和集成功率檢波器來實現。
