如果你有一個定時器，在你設定的時間到達時提醒你，你就再也不用擔心忘記了煤氣灶上煮的東西，使東西煮糊了或者水燒干了；午睡睡過了頭了。本文介紹一個用AT89C205l單片機制作的倒計數定時器，可在1~99分鐘內設置定時時間，時間到達時會用嘟、嘟的報警聲提醒你，在定時過程中用數碼管顯示剩余的時間。

電路工作原理:

倒計數定時器電路見圖.電路由單片機電路、數碼顯示電路和報警電路等部分組成。

AT89C2051、X1、R1、C1等組成單片機電路，Rl、C1組成單片機的復位電路，接通電源的瞬間，由于電源電壓通過對C1的充電過程，單片機AT89C2051的復位端1腳獲得一個高電平復位脈沖，使得單片機進入初始狀態。

數碼管DSl、DS2、三極管VT2、VT3、電阻R3~R11等組成數碼顯示電路，兩個數碼管分別顯示分和十分。由于每個數碼管有七個筆劃段A-G顯示單元（小數點DP在這里沒有使用），按常規的驅動方法要7×2=14條。I/O線，對于AT89C2051來說顯然不夠，因此這里采用動態掃描顯示的方式來解決這一問題，只需要7+2=9條I/O線。動態掃描顯示是把兩個數碼管的七個筆劃段A~G的同名端連在一起，而每一個數碼管的公共端COM是各自獨立地受I/0線控制，AT89C2051向字形輸出口送出字形碼時，所有數碼管接收到相同的字形碼，但是究竟哪一位顯示，則取決于COM端，而COM端是由P3.5和P3.7口控制的，P3.5和P3.7口采用分時的方法，通過VT2、VT3輪流控制兩個數碼管的COM端，使兩個數碼管輪流點亮。由于AT89C2051的P1口能灌入較大的電流，所以這里采用了共陽的數碼管。

在輪流點亮掃描過程中，每位數碼管點亮時間是極短的，由于人的視覺暫留現象，盡管實際上各位數碼管并非同時點亮，但給人的印象就是一組穩定的顯示數據，不會有閃爍感。

發光二極管VDl作工作狀態指示，在定時期間其閃爍顯示，其余時間則不顯示。VTl、R2、sPl等組成報警電路，定時結束時發出報警聲。

由于采用了動態掃描顯示的方式，雖然簡化了電路，節省了I\O線，但占用cPu的時間多，因此必須采用調用定時中斷的方式來計時，以減小CPu負擔，定時器的定時時 間 為60ms,調用1000次即為1分鐘。延時子程序主要供顯示子程序和報警程序調用，延時時間為0.5ms,延時時間決定了數碼顯示的刷新頻率和報警的音頻頻率，這兩個頻率均為1000Hz.

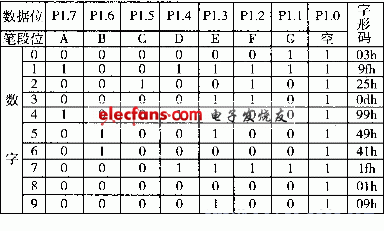

字形碼的輸出用了口的P1.1~P1.7,P1.0為空，P1口輸出的數據通過查表獲得。數據位和字形的對應關系如附表所示，因為數碼管為共陽型，所以相應的輸出位為0時筆段亮。存儲器20h、21h單元分別作分位數和十分位數的存儲單元，其數值作為查表的地址值。表中P1.0為空，其值均取1.

動態掃描顯示由數碼顯示子程序完成，當分位數送到P1口時，P3.5輸出低電平，vT3導通，數碼管DS2顯示分位數；當十分位數送到P1口時，P3.7輸出低電平，vT2導通，數碼管顯示十分位數。這樣輪流工作即可顯示兩位數的時間。由于采用了動態掃描顯示的方式，所以在主程序的鍵盤處理、報警等部分也要分時調用數碼顯示子程序，只有這樣才能正確地顯示數碼時間，以便進行操作。
印刷電路板采用萬能電路板，ICl用AT89C2051單片機，用12MHz的石英晶體，D1、D2選用共陽型的LED數碼管，用阻抗為16Ω的無源電磁式蜂鳴器，其余元器件的參數見第一頁圖。

安裝前先將匯編源程序編譯成目標文件即HEX文件，再用編程器將HEX文件寫入AT89C205 1芯片。

設置定時時間時，按動s1或s2一次對應的數位增加1,到9后再按一下即回到0,如果按下后不松開，則數字不斷翻動，每0.2秒跳一個數，到你所需要的數后松開即可。

注：開機后定時時間的初始值為00,可根據需要修改程序來調整這個初始值，例如要把初始值調整為45分鐘，只需要將程序第9行和第10行修改成mov 20h,#5h和mov 21h,#4h即可。
