什么是芯片引腳？

引腳，又叫管腳，英文叫Pin。是從集成電路（芯片）內部電路引出與外圍電路的接線，所有的引腳就構成了這塊芯片的接口。引線末端的一段，通過軟釬焊使這一段與印制板上的焊盤共同形成焊點。

隨著3C電子行業的高速發展，芯片的需求量日益增加。如何快速、高效地去檢測芯片的產品質量，已成為生產企業重中之重的問題。

傳統人工的檢測方法，會存在生產效率不高、誤判率高等弊端。因此無法滿足芯片的大批量生產制造的需求，所以機器自動化檢測方法早已逐步替代傳統的人工檢測。

明治傳感器針對芯片引腳計數工位進行了傳感器的應用設計方案，其檢測系統實現了對芯片引腳的數量缺陷進行了有效判定；可在芯片快速傳輸?shù)倪^程中，檢測芯片引腳的數量，觸發機械剔除引腳數量不合格的芯片。

項目難點

1、芯片引腳的特征（引腳寬度小，引腳數目多）

2、設備運動速度快、引腳間距小

2、要求測量過程快速、非接觸性以及測量結果的高穩定性和準確性

3、芯片有多種規格和類型，有單排和雙排結構

4、引腳材質為金屬，相互間產生的散射光對傳感器的檢測會有一定影響

檢測方案

1、PG1放大器響應速度快，高達微米級，可滿足物料高速運動的應用場景

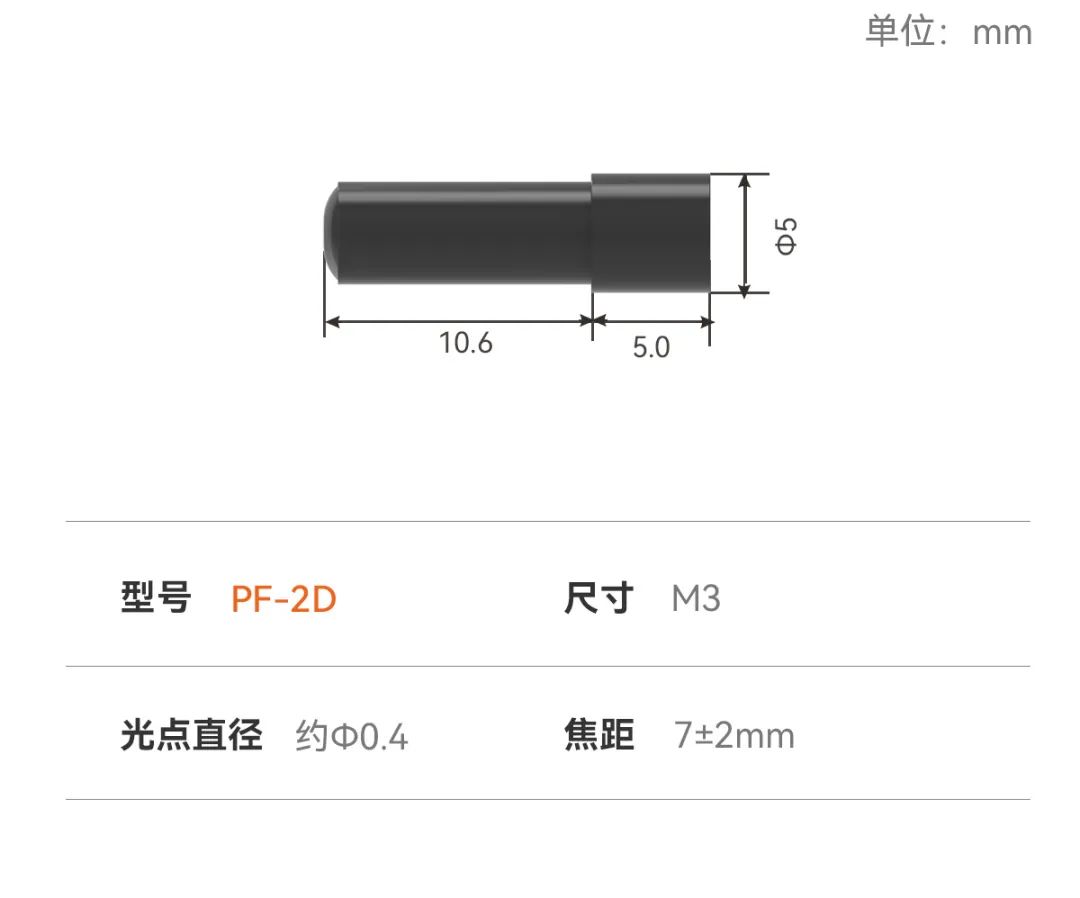

2、搭配PF-2D聚焦鏡，可避免后排針腳的反射對計數結果造成的影響，將聚焦后光點直徑聚焦到1mm以下，可精確定位在引腳上，實現準確穩定的檢測

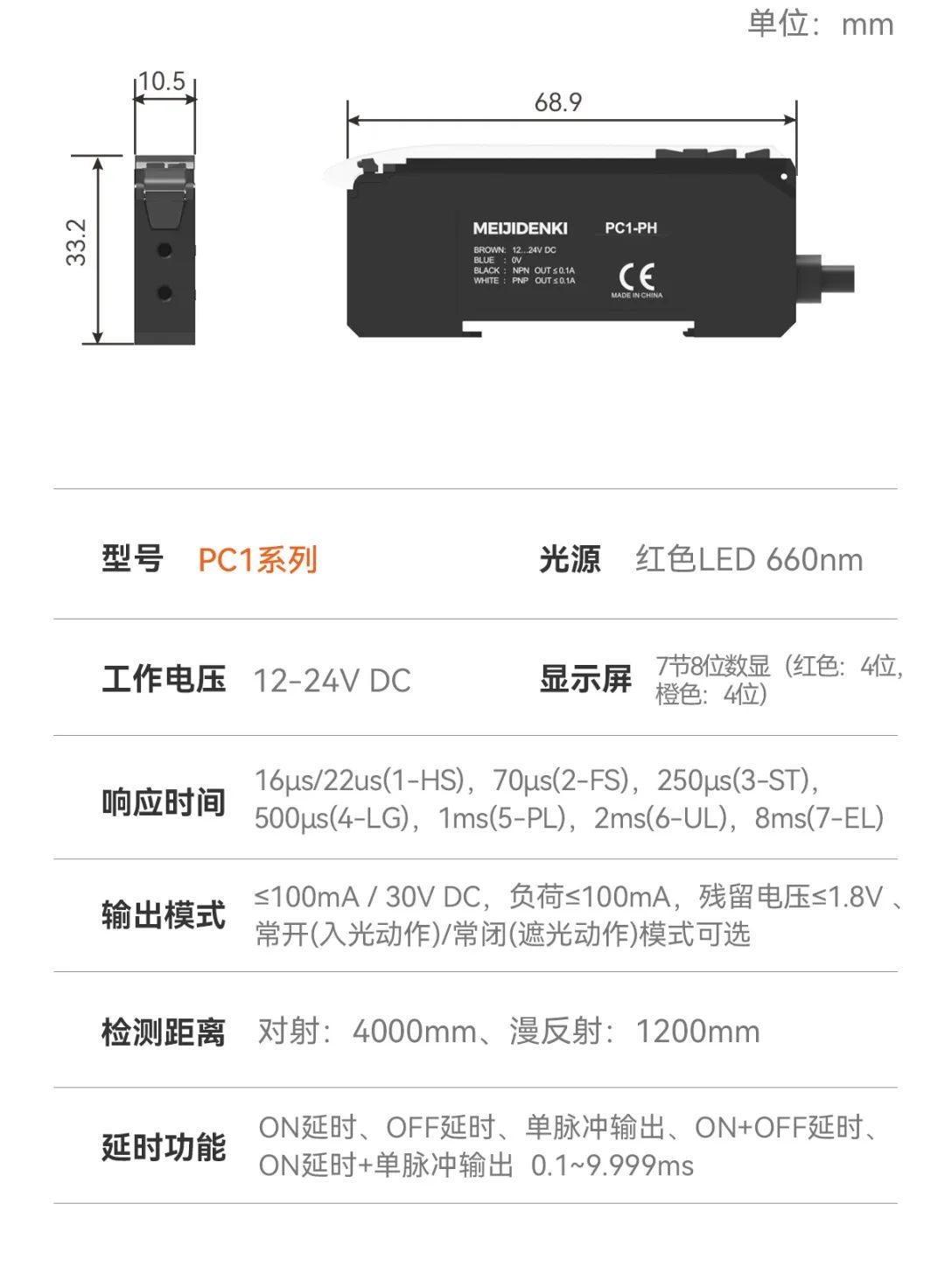

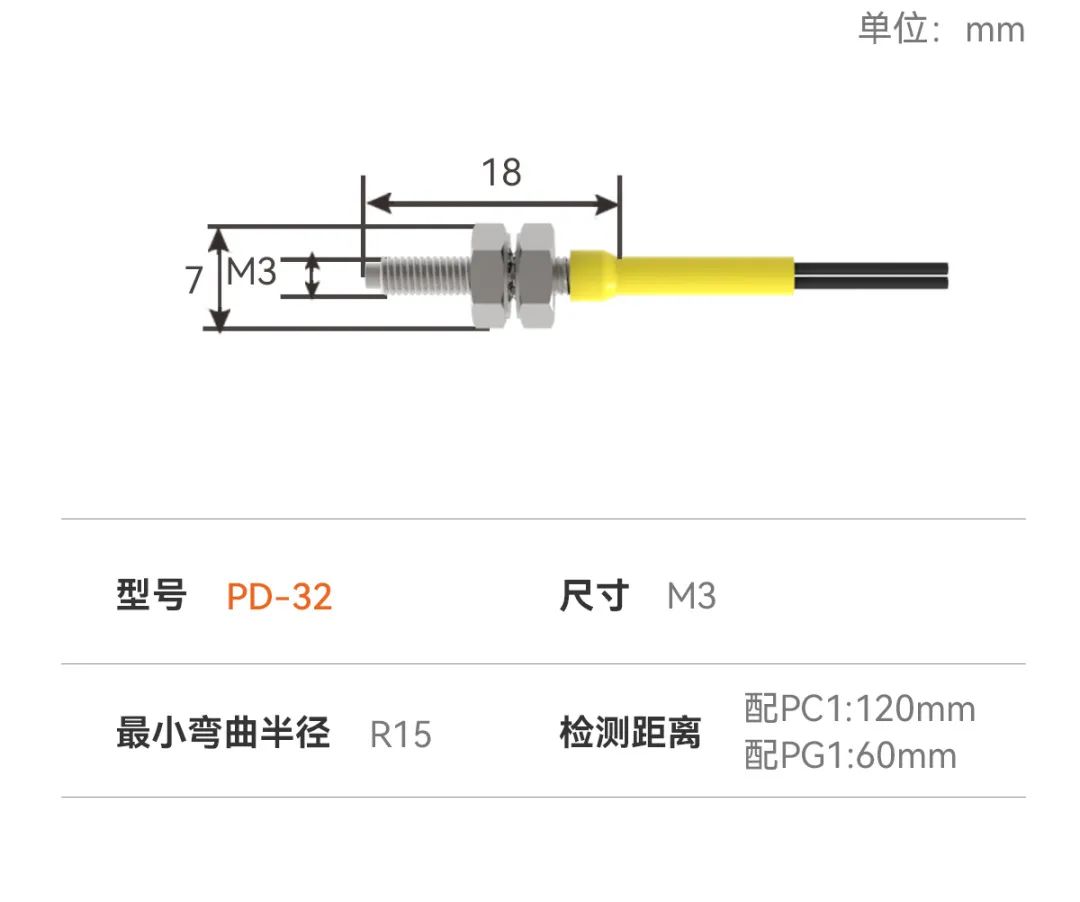

產品參數

明治傳感是工業光電技術和AI傳感專家，我們匯聚了一批業界資深的科學家和工程師，不僅設計高品質傳感產品，更創造科技發展新未來。
