華為光伏并網逆變器SUN2000-196KTL-H0交直流接線注意事項：

一、連接交流輸出線

（1）注意事項

逆變器交流側外部需配置三相交流開關。為確保異常狀態下逆變器能夠與電網安全斷 開，請依照當?shù)嘏潆姺ㄒ?guī)選擇合適的過流保護裝置。

禁止在逆變器和交流開關之間接入負載。

（2）接線須知

1、線纜外徑可根據維護腔內的直尺標簽測量。

2、請確保線纜護套位于維護腔內。

3、請確保交流輸出線連接緊固，否則可能導致設備無法運行，或運行后因連接不可靠 而發熱等導致逆變器端子排損壞等狀況。

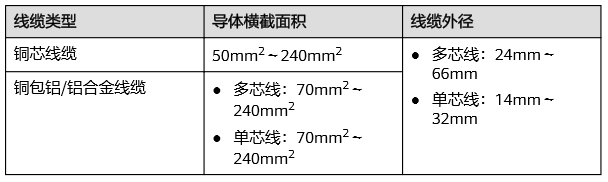

（3）線纜規格

1、 若選擇機箱外殼的接地點連接地線，則推薦使用三芯（L1，L2，L3）或三根單芯 的戶外線纜。

2、若選擇維護腔內的接地點連接地線，則推薦使用四芯（L1，L2，L3，PE）戶外線 纜。

3、 用戶需自行準備與線纜相匹配的OT/DT端子。

二、連接直流輸入線

（1）注意事項

1、在連接直流輸入線之前，請確保直流側電壓處于安全電壓范圍內（即60V DC以 下），且逆變器的三個“DC SWITCH”均置于“OFF”的位置。否則產生的高電壓 可能會導致電擊危險。

2、逆變器在并網運行時，禁止對直流輸入線進行維護操作，如接入或退出某個組串或 組串中某個組件。否則會導致電擊或拉弧起火危險

3、每一路光伏組串的大開路電壓，在任何條件下都不得超過1500V DC。

4、直流輸入側極性正確，即光伏組串的正極接入逆變器直流輸入端子的正極，負極接 入逆變器直流輸入端子的負極。

5、請確保光伏組件的輸出對地絕緣良好。

6、 連接到同一路MPPT的光伏組串需采用相同型號、相同數量的光伏電池板。

7、逆變器不支持組串通過全并聯方式接入（全并聯：各個組串在逆變器外部并聯后再 分開接入逆變器）。

8、 在安裝光伏組串和逆變器的過程中，如果因?yàn)榕潆娋€纜安裝或走線不符合要求導致 光伏組串正極或負極對地短路，在逆變器工作過程中可能會引起交直流短路，導致 設備損壞。由此引起的設備損壞不在設備質保范圍內。

（2）端子說明

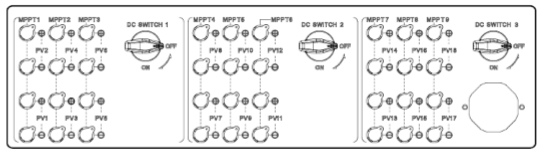

逆變器共有18路直流輸入端子，其中直流輸入端子的1～6路由DC SWITCH 1控制，直 流輸入端子的7～12路由DC SWITCH 2控制，直流輸入端子的13～18路由DC SWITCH 3控制。

直流輸入端子選擇需滿足如下原則：

1、 需要將直流輸入線均的分布在三個直流開關控制的直流輸入端子上。

2、 需要使MPPT接入數量大化。

三、Y型光伏連接器接線說明：

?Y型光伏連接器組件根據下列推薦的型號，既可從華為選購，也可以自行購買：Y型光伏連接器的 熔斷器額定電流為15A時，推薦型號為904095944（立訊）或A040959443039（金洋）。Y 型光伏連接器的熔斷器額定電流為20A時，推薦型號為904095945（立訊）或 A040959453039（金洋）。

? 采用所推薦的Y型光伏連接器接線時，所有連接器必須使用同一廠家配對的型號，不同廠家不得混 合使用，混合使用會導致連接器接觸電阻超過允許值，使用時連接器會持續發熱氧化，極易發生 故障。

? 確保所有連接器的鎖緊螺母已緊固。

? 嚴禁將3個以上的熔斷器外殼綁扎在一起，否則可能導致熔斷器及其外殼因過熱而損壞。推薦熔斷 器外殼之間預留10mm及以上間隙，且不建議和其他發熱導體綁扎在一起。

接線原則： 1. 組串側的PV+接入逆變器側的PV+，組串側的PV-接入逆變器側的PV-，不能混接。 2. Y型光伏連接器優先選擇DC SWITCH 1或DC SWITCH 2控制的MPPT接入，且均勻分布在 DC SWITCH 1或DC SWITCH 2控制的MPPT上。
