Drone kit contents

HoverGames無人機套件內容

HoverGames無人機套件包括構建自己的四軸飛行器所需的大多數組件。該套件提供框架、電機、電子速度控制器、RDDRONE-FMUK66飛行控制器和一些額外的外圍設備。應檢查包裹中的內容，以確保沒有丟失任何東西。

抱歉-由于運輸規定，一些必需的零件無法包含在HoverGames無人機套件中。鋰電池和其他一些小物品列在單獨的頁面上。它們必須單獨購買才能飛行。

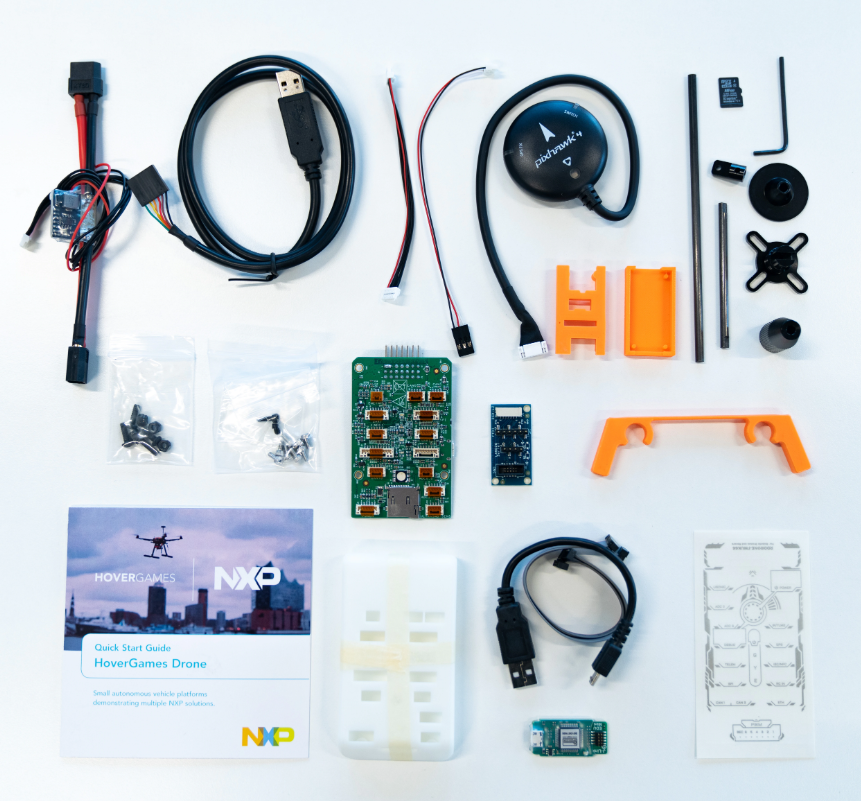

Entire contents of KIT-HGDRONEK66

[](https://nxp.gitbook.io/hovergames/userguide/getting-started/drone-kit-contents#overview-of-the-included-items)

Overview of the included items

• 1x [NXP RDDRONE-FMUK66 with enclosure and microSD card]
• 1x [ReadytoSky LJI X4 500 quadcopter frame kit with carbon fiber landing gear]
• 4x [ReadytoSky RS2212 920 kV CW & CCW brushless motor]
• 4x [ReadytoSky 2-6S 40 A OPTO ESC]
• 12x Extension cable with bullet connectors
• 4x [LJI 9450 propellers CW & CCW]
• 1x [FMU power module]
• 1x [Holybro Pixhawk 4 GPS] with integrated safety switch and buzzer
• 1x [FlySky FS-i6S radio control transmitter and FS-iA6B receiver]
• 1x 3D printed RC receiver antenna mount
• 1x [Debug breakout board with cable]and 3D printed enclosure
• 1x [Segger J-Link EDU Mini] debugger
• 1x [Generic USB-TTL-3V3 cable]
• 1x HoverGames battery strap
• 1x HotRC A400 3S-4S LiPo battery charger, with EU & US power plugs ( BATTERY NOT INCLUDED! )
• Hex/Allen keys and wrench
• Extra cables with JST-GH connector
• Double-sided foam tape / sticky pads
• Zip ties

微型USB電纜包含在[無線電控制器]和[遙測無線電設備]中。請注意，遙測無線電設備是單獨出售的，它們[不包括]在HoverGames無人機套件中！

[](https://nxp.gitbook.io/hovergames/userguide/getting-started/drone-kit-contents#nxp-rddrone-fmuk66-with-enclosure-and-microsd-card)

NXP RDDRONE-FMUK66，帶外殼和microSD卡

• [Product webpage]

NXP RDDRONE-FMUK66飛行管理單元是HoverGames無人機的大腦。它配備了恩智浦傳感器和汽車級組件，并得到了[PX4 Autopilot軟件]的全面支持。本GitBook提供了說明和外部資源，可以幫助您設置軟件。
FMU配備了一個3D打印的外殼，可以用雙面膠帶安裝在無人機的頂部。還包括一張microSD卡，在飛行過程中會寫入[日志]。請確保在飛行前插入這張SD卡！

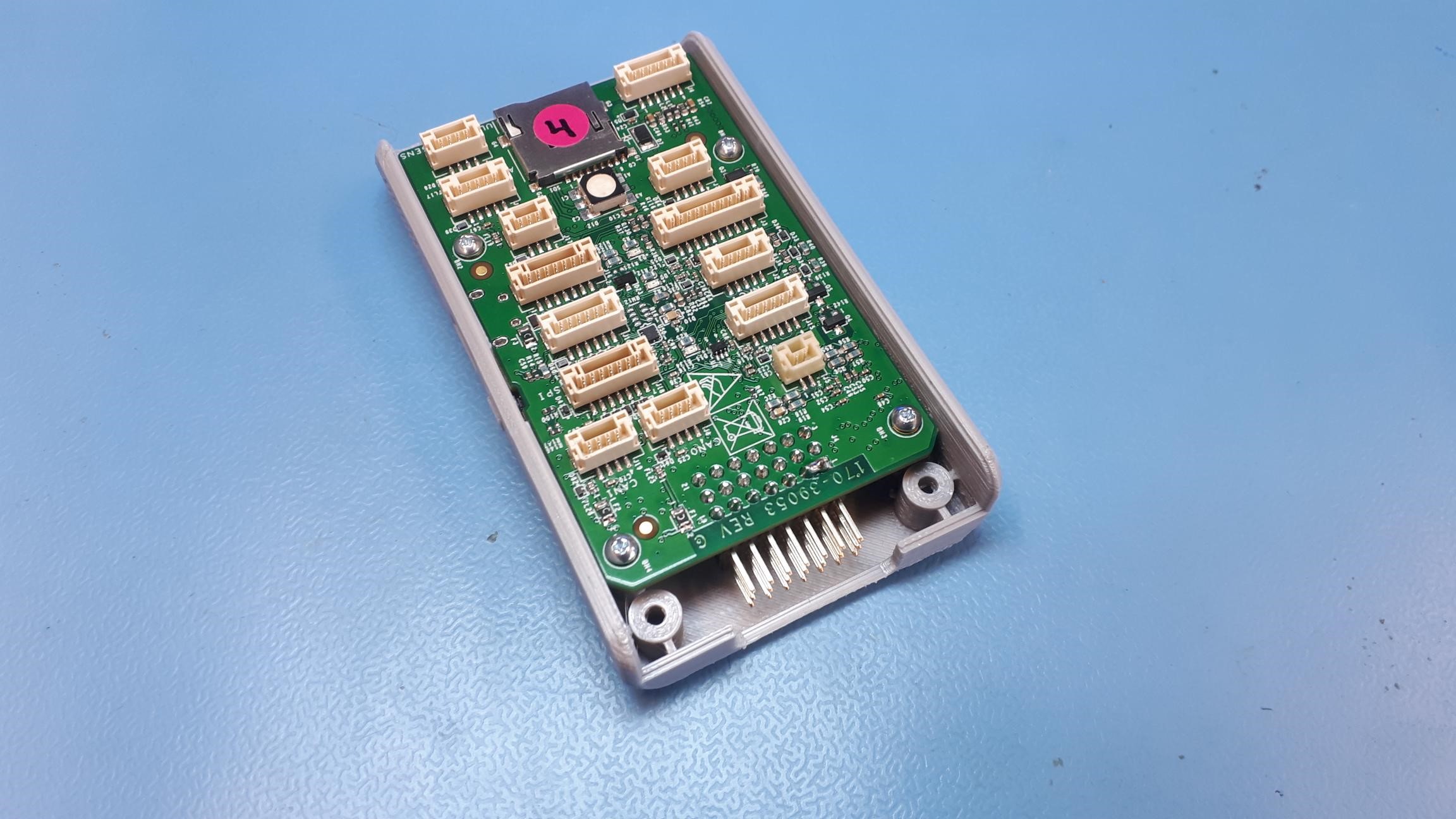

RDDRONE-FMUK66在其3D打印外殼中（僅底部）。

RDDRONE-FMUK66

[](https://nxp.gitbook.io/hovergames/userguide/getting-started/drone-kit-contents#readytosky-lji-x4-500-quadcopter-frame-kit-with-carbon-fiber-landing-gear)

ReadytoSky LJI X4 500四軸飛行器框架套件，帶碳纖維起落架

• [Product webpage]

LJI X4 500四軸飛行器框架是HoverGames無人機的機身。它取代了舊套件中包含的S500框架。它完全由碳纖維部件制成，并為FMU配備了減振支架。本GitBook提供了如何組裝此框架的說明。

*框架尺寸：500毫米（對角線），200毫米（高度）
*重量：475克（不含電子設備和電機）

小心框架的碳纖維部件。邊緣可能很鋒利。

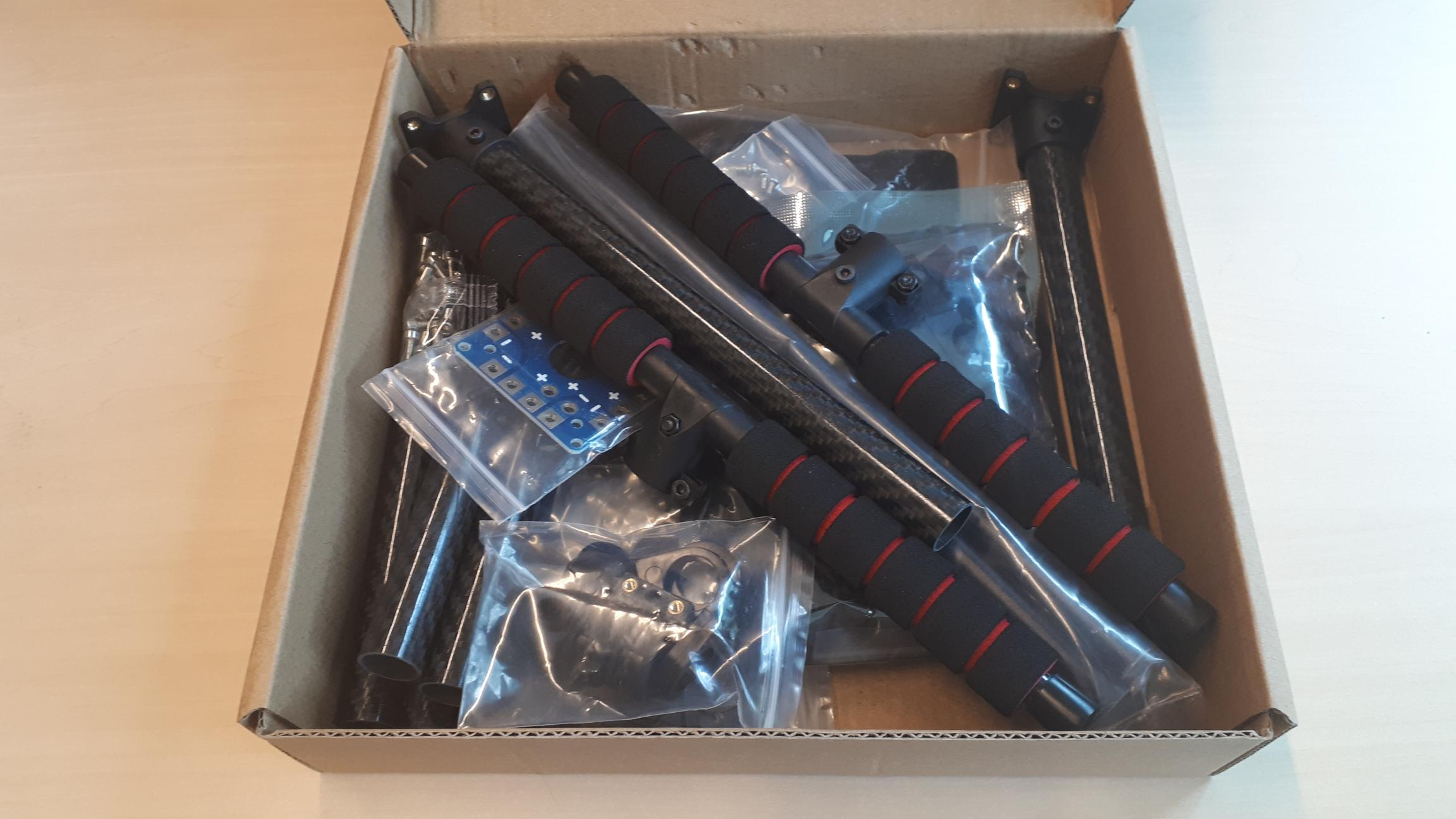

ReadytoSky LJI X4 500四軸飛行器框架套件。

[](https://nxp.gitbook.io/hovergames/userguide/getting-started/drone-kit-contents#readytosky-rs2212-920-kv-cw-and-ccw-brushless-motors)

ReadytoSky RS2212 920 kV CW和CCW無刷電機

• [Product webpage]

注2021年后更新的套件使用不同的5010電機類型。這些都使用CW螺紋，這是可接受的行業慣例，但應格外小心，以確保CW和CCW螺旋槳的電機螺母緊固。飛行前應檢查螺母。

此gitbook和包含的視頻可能仍然引用并顯示使用RS2212電機類型的圖像。
該套件包括四個適用于HoverGames無人機大小的四軸飛行器的無刷電機。兩個電機將順時針（CW）旋轉，兩個電機逆時針（CCW）旋轉。這使得無人機能夠穩定飛行，而不會不必要地繞其垂直軸旋轉。
順時針（CW）旋轉電機的軸頂部有一個小凹口。它可能帶有一個黑堅果。逆時針（CCW）旋轉電機頂部光滑，通常配有銀色螺母。
確保使用正確的螺母和正確的電機！如果將螺紋錯誤的螺母壓到軸上，可能會損壞電機軸或螺母上的螺紋。

請注意，螺母也可能“集成”到螺旋槳中。HoverGames套件中包含的螺旋槳應該是這種“自鎖”類型。
將電機安裝在機架上時，旋轉方向很重要。這將在本GitBook的其他部分進行廣泛討論。確保不要錯過裝配說明中的任何步驟。

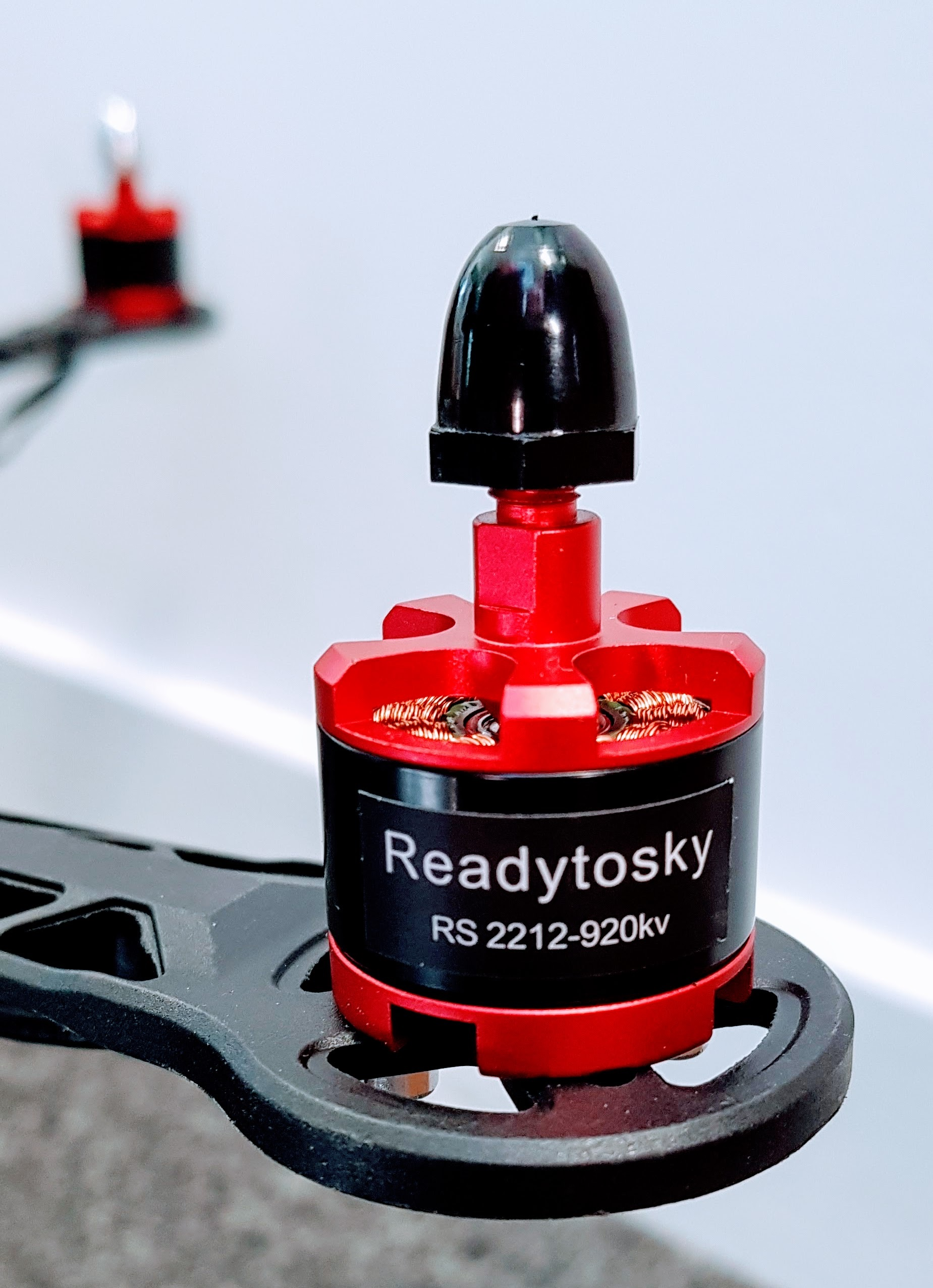

順時針（CW）旋轉電機。

[](https://nxp.gitbook.io/hovergames/userguide/getting-started/drone-kit-contents#readytosky-2-6s-40-a-opto-escs)

ReadytoSky 2-6S 40 A OPTO ESCs

• [Product webpage]

HoverGames套件中包含四個ESC（電子速度控制器）或電機控制器。ESC根據FMU的要求控制電機的電流。電機通過三個子彈頭連接器連接到ESC。以任何順序連接這三個連接器都是安全的。
三個子彈頭連接器可以以任何順序連接。但是，當電機沒有按預期方向轉動時，應交換三根電纜中的兩根。然后，電機將轉向相反的方向。我們將在裝配說明中再次討論這個問題。

所提供的ESC能夠連續處理高達40A的電流，當與隨附的電機一起使用時，這應該綽綽有余。它們支持串聯2到6個電池的[電池配置]（建議使用3或4個電池）。

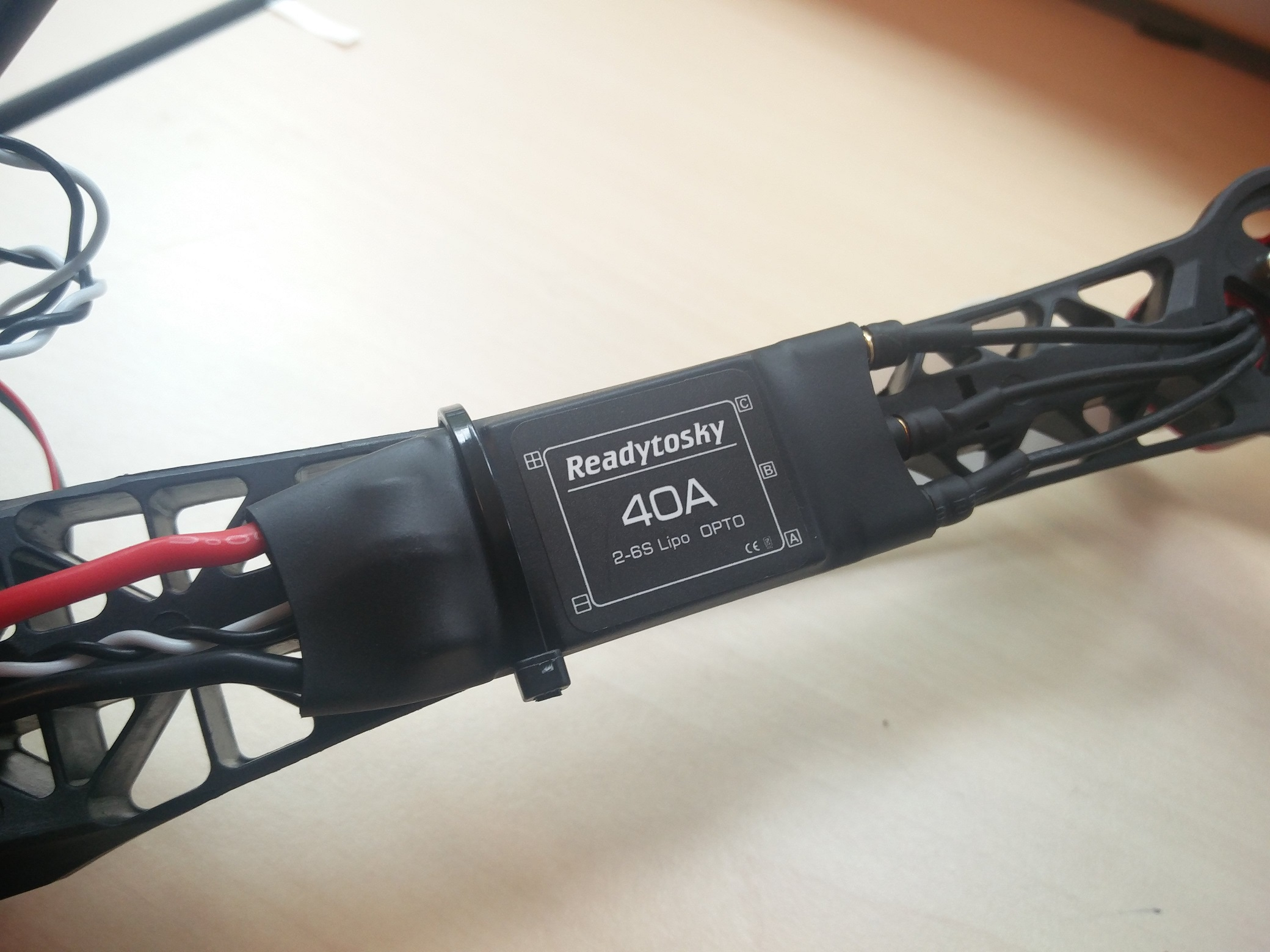

連接到電機的電子速度控制器。

[](https://nxp.gitbook.io/hovergames/userguide/getting-started/drone-kit-contents#lji-9450-self-locking-propellers-cw-and-ccw)

LJI 9450自鎖螺旋槳順時針和逆時針

• [Product webpage]

套件中還包括兩個順時針（CW）旋轉螺旋槳和兩個逆時針（CCW）螺旋槳。從螺旋槳的形狀可以清楚地看出螺旋槳的預期方向。從側面看，它向螺旋槳葉片的后部彎曲，前部是“首先穿過空氣”的一側。
這些自緊螺旋槳的方向也很容易通過“集成”螺母的顏色來識別。帶有黑色螺母的螺旋槳意味著順時針**，帶有銀色螺母的推進器意味著逆時針**。

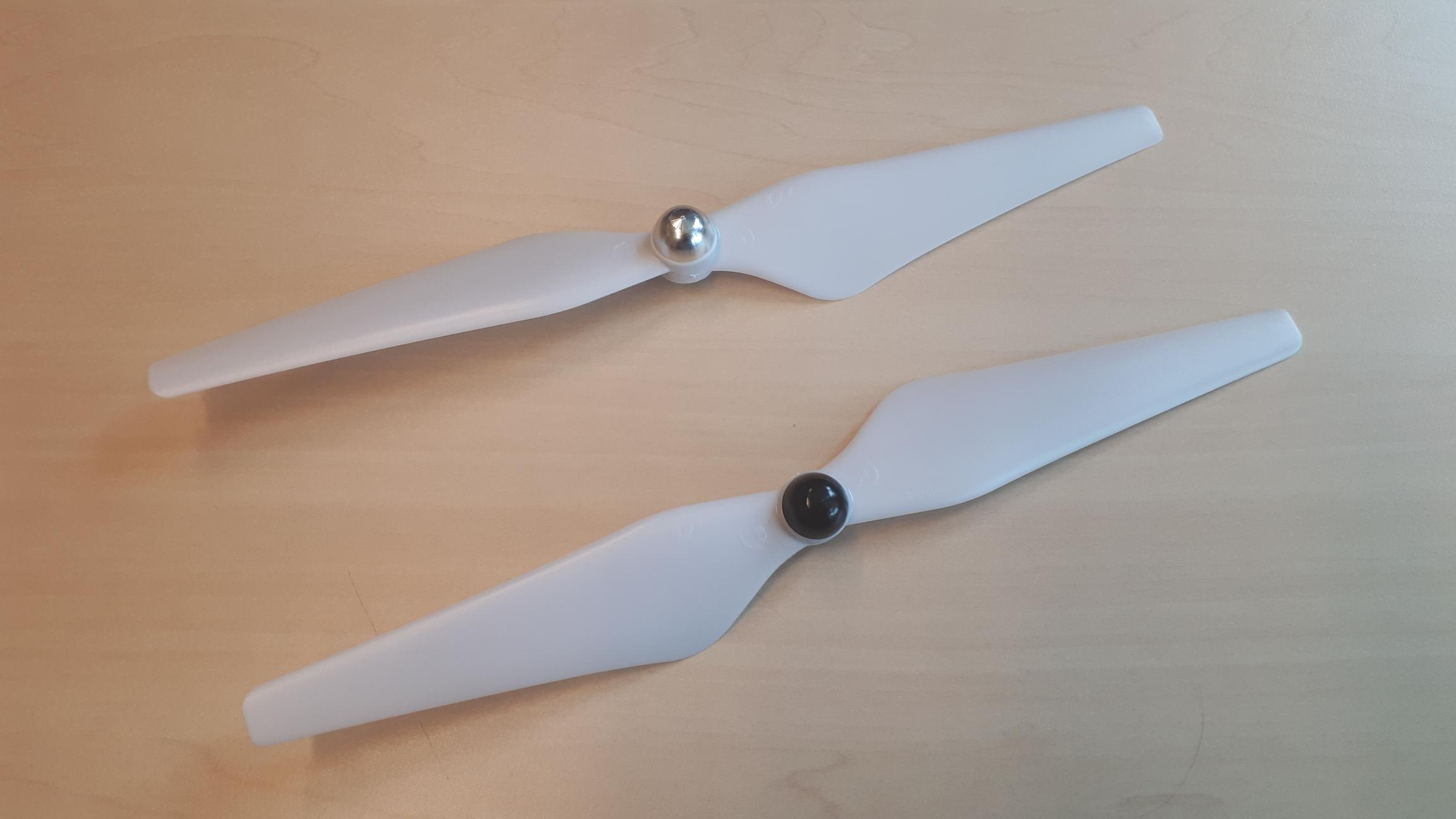

自鎖式螺旋槳。頂部（銀色螺母）：逆時針（CCW）。底部（黑色螺母）：順時針（CW）。

[](https://nxp.gitbook.io/hovergames/userguide/getting-started/drone-kit-contents#fmu-power-module)

FMU電源模塊

• [Product webpage]

電源模塊為FMU供電，還包括電壓和電流傳感器，使飛行控制器能夠跟蹤電池電量。
白色小JST-GH連接器為FMU供電。較大的黑色XT60連接器連接到電池和配電板（PDB）?？蚣芴准綆У腜DB應該已經安裝了XT60連接器。
（請注意，XT60連接器也可能是黃色的。）

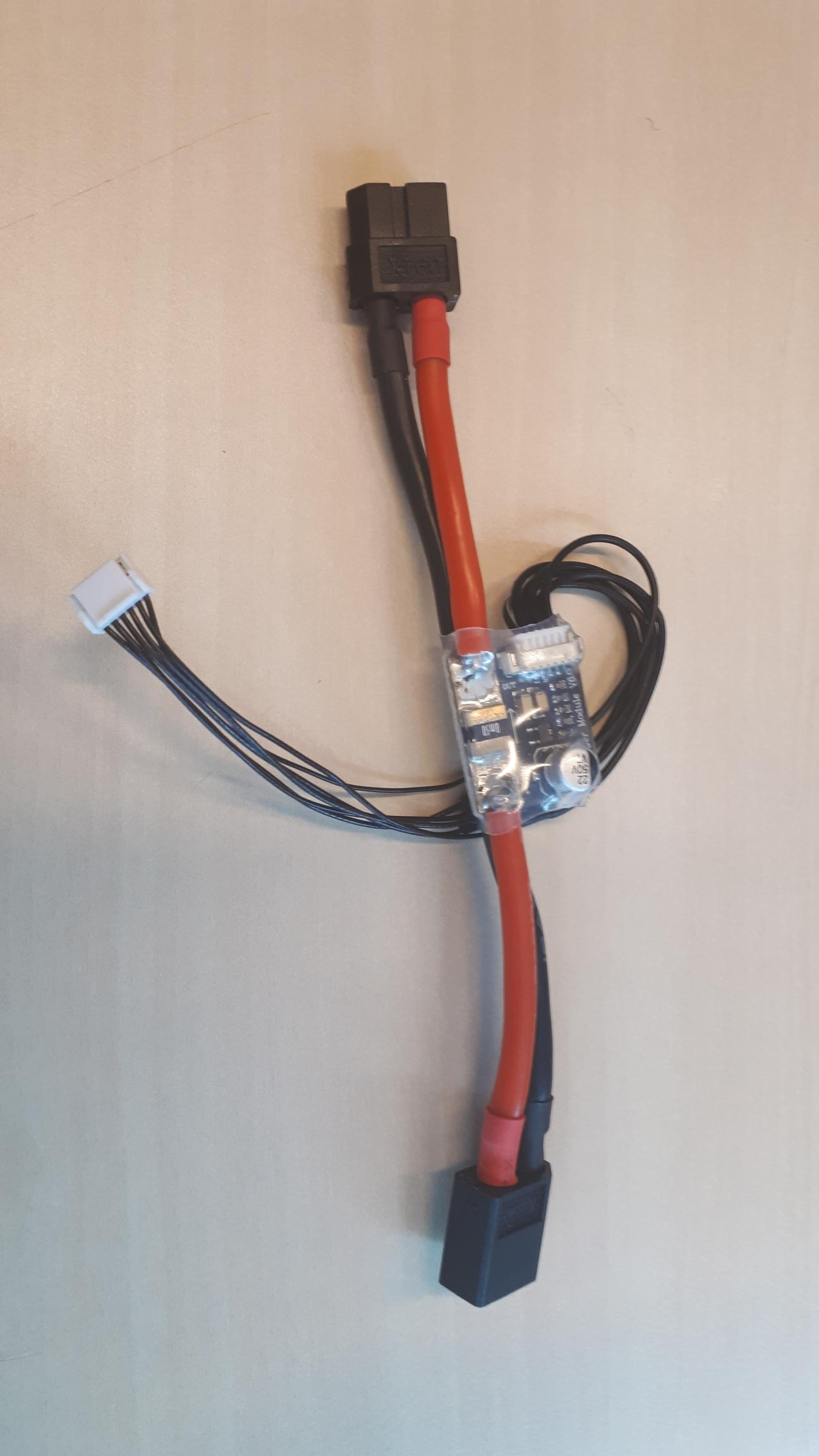

FMU電源模塊，為FMU提供電源和電壓/電流測量值。

[](https://nxp.gitbook.io/hovergames/userguide/getting-started/drone-kit-contents#holybro-pixhawk-4-gps)

Holybro Pixhawk 4全球定位系統
*[產品網頁]
GPS允許無人機接收有關其位置的信息。這啟用了位置保持模式和無需用戶輸入的自主飛行模式。Pixhawk 4 GPS有一個集成的安全開關、蜂鳴器和狀態LED。它直接插入FMU。它還包括一個指南針，能夠測量無人機的旋轉。GPS也有自己的支架。

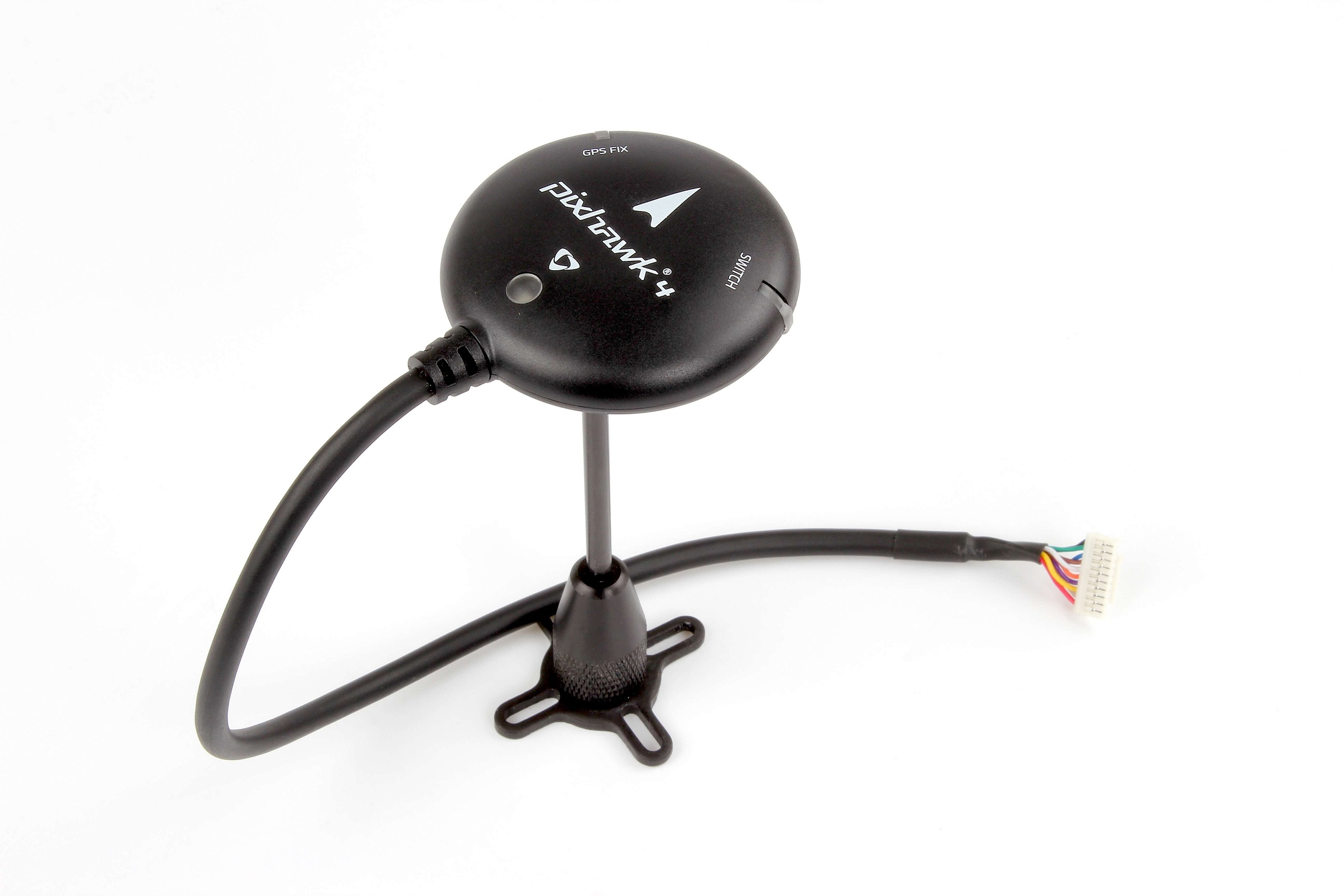

Holybro Pixhawk 4 GPS配有自己的GPS支架。

[](https://nxp.gitbook.io/hovergames/userguide/getting-started/drone-kit-contents#flysky-fs-i6s-radio-control-transmitter-and-fs-ia6b-receiver)

FlySky FS-i6S無線電控制發射機和FS-iA6B接收機

• [Product webpage]

為了控制無人機，包括一個無線電控制器。變送器有幾個開關，可以對不同的動作和功能進行編程。設置可以通過觸摸屏更改，也可以設置為顯示遙測數據。接收器模塊直接連接到FMU。無人機套件中包括用于安裝接收器天線的3D打印組件。
有關設置RC發射機和接收機的更多信息，請參閱本GitBook的其他部分。

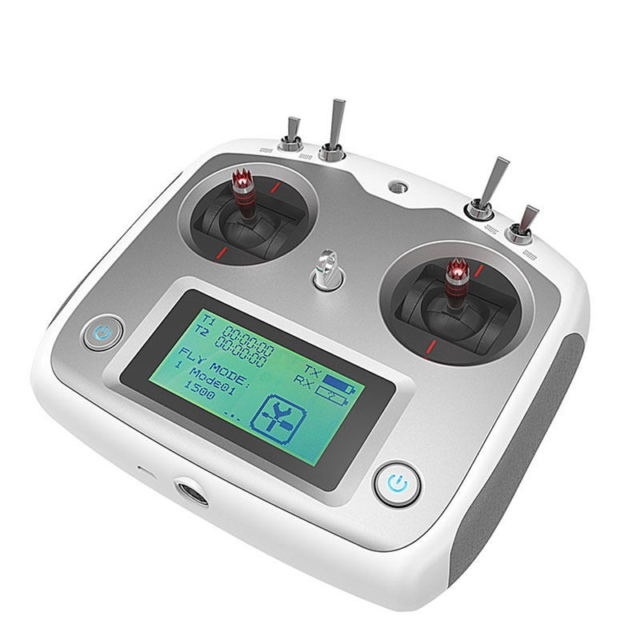

遙控發射器，用于控制無人機。

[](https://nxp.gitbook.io/hovergames/userguide/getting-started/drone-kit-contents#segger-j-link-edu-mini-usb-ttl-3v3-cable-debug-breakout-board-with-cable)

Segger J-Link EDU Mini/USB-TL-3V3電纜/帶電纜的調試轉接板
調試工具也包含在HoverGames工具包中。它由一個帶有3D打印塑料外殼的小型轉接板、一個Segger J-Link EDU Mini調試器和一根USB-TL-3V3電纜，以及一根將轉接板連接到FMU的7針JST-GH電纜組成。通過此設置，您可以對空白板進行編程，單步執行代碼，設置斷點并調試處理器。USB-TL-3V3電纜可讓您訪問[系統控制臺]。
USB-TL-3V3電纜必須插入調試轉接板上的6針連接器，如下所示。黑線（接地）必須位于帶有小凹口/標記的一側。如果操作不當，可能會損壞FMU或適配器板！

Segger J-Link EDU Mini（綠色板）、調試適配器板（橙色外殼）和USB-TL-3V3電纜。
