交流分析屬于經典的反激式拓?fù)浣Y(jié)構資料中的內容，涉及一個與并聯穩壓器如流行的 TL431 相關的光耦。隨著智能手機和其他平板電腦的出現，適配器市場(更確切地說是旅行適配器市場)的趨勢是減少這個連接到電源的“黑盒子”的大小和成本。實現這些目標的可能性有哪些？

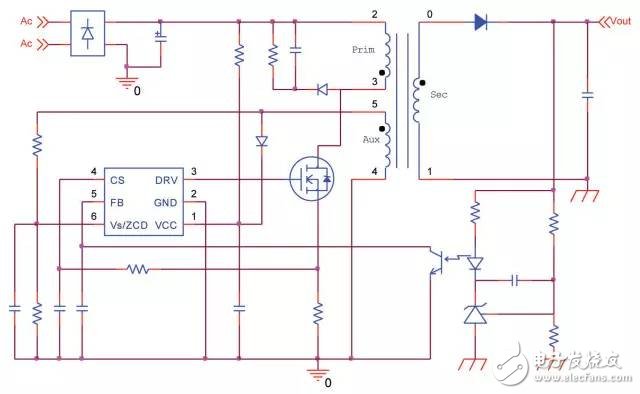

圖1.經典的反激式結構的簡化原理圖。

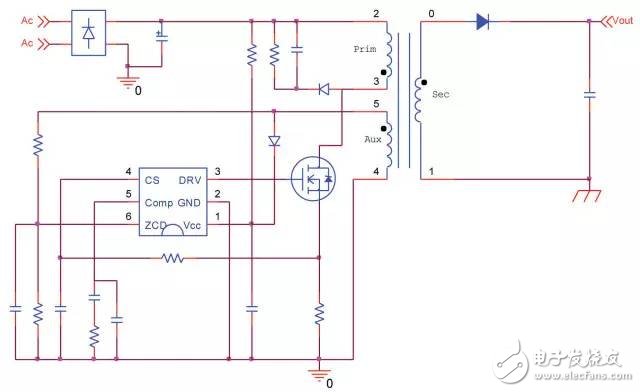

圖2 基于 PSR 的反激式結構簡化示意圖。

PSR 的原理

從圖2中的原理圖可以看出，初級端（高壓）和隔離次級端（低直流電壓）之間的唯一連接是變壓器。從安全和可靠性角度來看，取消光耦提供優勢：光耦老化時會發生漂移（例如電流傳輸比 (CTR) 下降），并且還容易受到外部擾動的影響。

初級端調節結構的工作原理是什么？我們來看看變壓器周?chē)?a target="_blank">信號，如圖3所示。

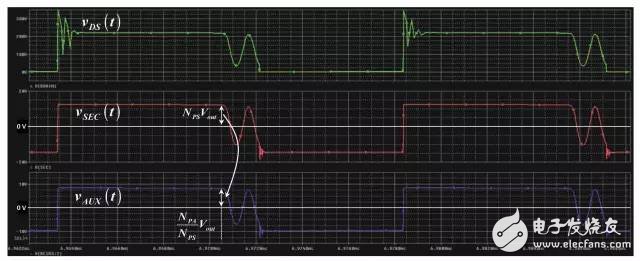

圖3. 在反激式變壓器上或其附近測得的 SPICE 波形。

關閉期間，受初級-次級匝數比 NPS(Nsecondary/Nprimary) 的影響，漏電壓 (VDS) 為輸入電壓與輸出電壓之和。

接下來，我們重點看看次級繞組電壓 (VSEC) 。關閉期間（即初級端 MOSFET 關閉時）的電壓等于輸出電壓與由輸出整流器和輸出電容決定的電壓之和。在 toff 期間，輸出整流器二極管導通，向負載供電并對輸出電容充電。如果放大次級繞組電壓，如圖4所示，我們會看到電壓會隨二極管電流下降。這個斜率源于二極管動態電阻 rd。

圖4.二極管動態電阻對次級繞組電壓的影響

（仿真曲線）。

事實上，二極管上的壓降為兩個參數之和：

• 導通閾值：VT0

• 動態電阻上的壓降：。

VT0 是一個因技術而異的參數，rd 則取決于給定二極管的工作點。輔助繞組上的電壓將呈現出與次級繞組電壓相同的形態，但其電壓值會受輔助匝數比的影響。借助圖4，我們可以輕松地發現，如果初級端控制器在消磁時間開始時（即圖4中第一條垂直虛線出現的位置）對電壓采樣，則輸出電壓信息會受電流的影響。在滿載條件下，輸出電壓將比輕載工作條件下低。動態電阻的存在是造成這一差異的原因。

為了正確地向控制器發出信息，我們的 PSR 電路精確檢測核心退磁的結束-輔助電壓拐點-在采樣該電壓前。這種技術自然得出一個正確的輸出電壓表達式。在實踐中，在控制器裸片內，采樣保持電路連接到 Vs/ ZCD 引腳 - 用來檢測輔助電壓的零交越點和進行 CV 調節的引腳 - 來實現此特性。然后將采樣信號與參考電壓進行比較，并通過圖5所示的運算跨導放大器（OTA）產生恒定電壓調節。

圖5 恒壓調節的簡化示意圖。

圖6的波形顯示了與采樣過程有關的曲線。連接到紅色曲線（OTA）的信號與參考電壓進行比較，并周期性地刷新，而不受輸出電流的影響。得益于這種方法，在輸出負載或輸入電壓的恒定電壓調節是準確的。負載調節性能如圖7所示：在輸出功率范圍，我們實現了好0.5%的性能，這是一個傳統的、簡單的基于輔助的轉換器不能達到的。

圖6 刷新電壓進行 CV 調節。

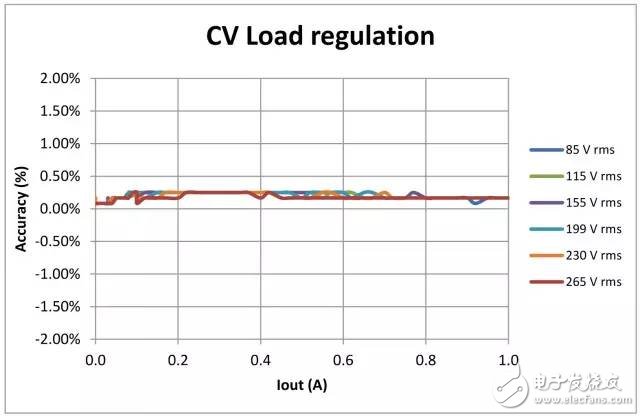

圖7 恒定電壓調節用作在實驗室中測量 PSR 控制器的負載電流和輸入電壓。

采用初級端調節拓?fù)涞墓β始?jí)平均模型

研究我們的轉換器的穩定性的一個選擇是使用一個平均模型。為了創建這個模型，我們將使用參考文獻[ 1 ]中提到的90年代推出的脈沖寬度調制（PWM）開關模型，并用于準諧振（QR）工作。PWM 開關背后的原理是建立一個由二極管和主 MOSFET 構成的模型，其在開關過程中產生不連續。這種方法形成一個簡單的大信號三引腳模型，后線性化用于頻率響應的研究。由于文獻中涵蓋了這種方法（參見參考文獻[ 1 ]和[ 2 ] ]，我們就不花費更多的時間在這個主題上。

使用 PWM 開關模型用于 QR 反激式拓?fù)?，可繪制出如圖8的原理圖。

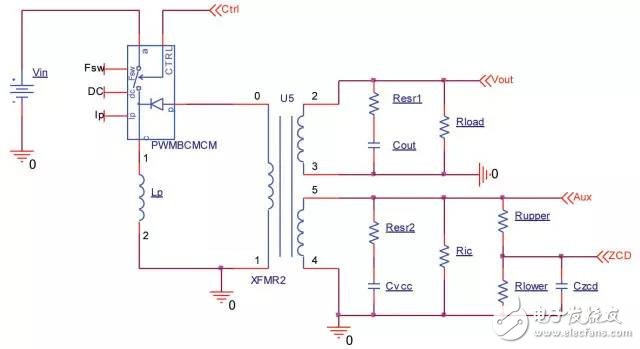

圖8 反激轉換器中的PWM開關模型。

此原理圖在變壓器周?chē)闪怂衅骷?，現在沒有簡化。連接到次級繞組，我們可以確定輸出電容（Cout）及其等效串聯電阻（Resr1）和輸出負載（Rload）。在輔助繞組上，可見Vcc電容（CVcc）與 ESR（Resr2）串聯。同時，IC 已被建模，電阻 RIC 。最后，電阻也存在輔助繞組和 ZCD 引腳之間連接。在 SPICE 中仿真這個原理圖，我們可以提取功率級（Ctrl節點到Vout）的控制輸出波特圖。圖9顯示了結果。請注意，雖然仿真圖8原理圖中使用的器件值沒顯示，但這些值是實際應用的代表。

圖9 功率級傳遞函數。

我們來選擇一個交越頻率 fc，在1千赫處。這是在快速瞬態響應和良好的抗噪性之間一個很好的權衡。在 DCM 電流模式反激式轉換器中的右半平面零點（RHPZ）遠離且不干擾我們。在這截止頻率處，功率級衰減測量為19.5分貝和相位為- 88.9°。

因?yàn)榉答佇盘?hào)由輔助繞組生成，我們需要建立一個與在 Vaux 節點觀察到的輸出相同的波特圖（圖10），相位形態沒有改變但幅值曲線受到變壓器匝數比的影響：

(1)

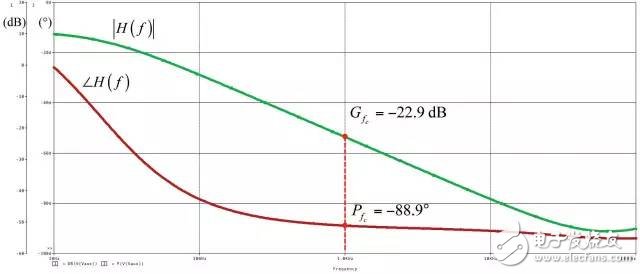

圖10 輔助繞組上的傳遞函數。

使用此平均模型配置，輸出端的所有器件都會自動反映到輔助繞組。在這里，這兩個二極管都有可以忽略不計的動態電阻，并視為短路。

功率級平均模型的簡化

下一步將包括簡化原理圖和減少器件的數量，而不改變傳遞函數。在圖8中的原理圖，我們看到有三個繞組：第一個繞組是初級繞組，第二個與功率傳輸（次級功率繞組）有關，而第三個繞組用于輸出電壓的測量。它也被設計用來為控制器供電（輔助繞組）。

由于最后的目標是繪制開環傳遞函數，我們將以單個次級端繞組盡量簡化變壓器。所有的波特圖將不在本文顯示，第一步是要去掉 IC 的電阻，然后是 Vcc 電容。最后可能的簡化是反映連接次級端到輔助繞組的器件。

讓我們把重點放在如圖11所示的變壓器上。和圖8比較，連接到輔助繞組的元件數量現在受限于 ZCD 引腳橋電阻。連接初級到電源次級和輔助繞組的匝數比分別記為 NPS 和 NPA

其中

圖11 變壓器及次級器件。簡化這個原理圖將使我們能夠簡化功率級平均模型。

為了更清晰易懂，我們將分為兩步。首先，輸出電容和電阻負載被反映到初級端，如圖12所示。然后，這些元素將從初級到輔助繞組被反映出來。

圖12 輸出電容和負載反映到初級端。

變壓器周?chē)姆瓷湓?/strong>
