今天繼續為大家?guī)砹?iPhone 8 Plus 的拆解報告，這是蘋果月初發布的三款 iPhone 中的第二款。接下來讓我們跟隨 iFixit 看看 iPhone 8 Plus 的內部構造。
1

先來回顧一下 iPhone 8 Plus 的主要配置參數：

1、A11 + M11 運動協處理器的新一代仿生芯片;

2、64GB 或 256 GB 板載存儲;

3、5.5 英寸多點觸控 IPS Retina HD顯示屏，1920×1080像素（401 ppi）;

4、f / 1.8 和 f / 2.8 光圈的雙 1200 萬像素廣角及長焦攝像頭，光學防抖，10 倍數碼變焦，支持人像光效;

5、700 萬像素 FaceTime 高清攝像頭，f / 2.2光圈，1080p高清錄制功能;

6、支持快速充電和 Qi 無線充電;

7、雙頻WIFI，IEEE 802.11 a/b/g/n/ac；NFC；藍牙5.0；MIMO;1

2

外觀方面，iPhone 8 系列的玻璃背殼設計還是十分養眼的，前后雙玻璃設計也是經典 iPhone 4 和 4s 系列的延續，雖然整體造型采用 iPhone 6 Plus 的機身設計，玻璃后殼帶來的最大改變就是得以支持無線充電。此外，采用玻璃設計后機身上的各種檢驗標識和機器型號現在都不見了，但可以在包裝上找到型號是 A1864。

3

拆解之前先用 X 光看看內部結構，無線充電線圈十分顯眼。

4

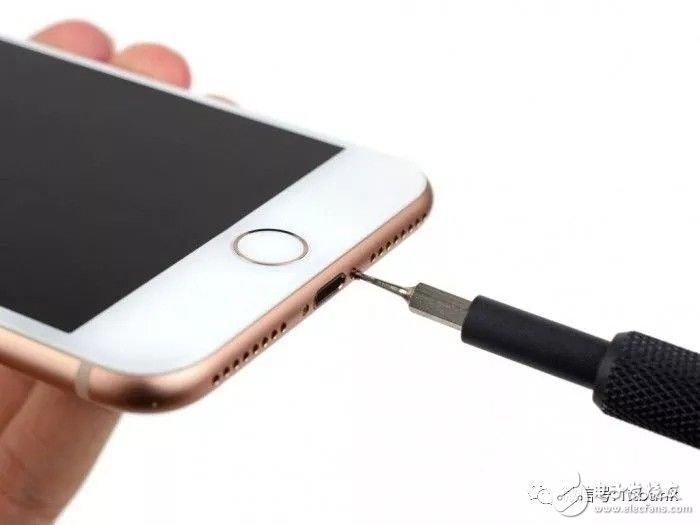

拆解屏幕的時候 iFixit 發現螺絲的位置稍有些不同，比以前擰的更深，凹陷幅度稍大了一點。

5

與 iPhone 8 一樣，電池連接線纜固定的螺絲采用了常見的 #000 十字螺絲。黏貼電池的膠帶和 iPhone 8 一樣比 7 代多了兩條。

電池為 3.82 V，2691 mAh 容量，功率 10.28 Wh。容量雖然相比 iPhone 7 Plus 的 2900 mAh 有所縮水，但是不用太過擔心，蘋果承諾續航表現與前代相當甚至更優秀，何況還有快充的加持。

6

分離屏幕面板，和 iPhone 8 一樣容易。取下電池的時候，iFixit 只扯下來 3 條膠帶，發現原來電池膠帶增加到 4 條是為了電池的四個角一個角固定一個，從而不黏到中間的充電線圈。

AR 雙攝像頭單元，和 iPhone 7 Plus 一樣得益于固定在一起的 2 個攝像頭才能用軟件算法支持人像模式。

7

用 X 光看看攝像頭的內部構造，可以看到攝像頭的線纜走線，調整曝光以后還可以看到其中一個攝像頭的 4 個角都有小磁鐵，屬于 OIS 光學防抖組件。

8

用于固定邏輯板的螺絲有此前常見的螺絲和十字螺絲。

9

來看看邏輯板上的芯片單元：

● 紅色：蘋果 339S00439 A11 仿生CPU 封裝的是三星 3GB LPDDR4 RAM

● 橙色：高通驍龍 MDM9655 X16 LTE 模組

● 黃色：思佳訊（Skyworks）SkyOne SKY78140

● 綠色：安華高（Avago）8072JD112

● 淺藍：P215 730N71T - 可能是追信 IC 模塊

● 藍色：Skyworks 77366-17 四頻 GSM 功率放大模塊

● 粉色：恩智浦（NXP）80V18 NFC 模塊

10

邏輯板背面：

● 紅色：Apple / USI 170804 339S00397 WiFi /藍牙/ FM收音機模塊

● 橙色：Apple 338S00248, 338S00309 PMIC 和 S3830028

● 黃色：閃迪 SDMPEGF12 64 GB NAND 閃存

● 綠色：高通 WTR5975 千兆 LTE 射頻收發器和 PMD9655 PMIC

● 藍色：恩智浦1612A1 - 可能是迭代的 1610 Tristar IC

● 粉色：Skyworks 3760 3759 1727 射頻開關和 SKY762-21 207839 173

11

拆下邏輯板后才能拆卸揚聲器部件再而卸下 Taptic Engine 震動馬達，可以看看揚聲器出音孔的細節。

12

出音孔的密封膠圈和新的 Lightning 接口模塊，和 iPhone 8 的無線充電線圈和線纜結構相似，貼合在邊框的金屬中框上，iFixit 認為這樣的結構設計是為了讓無線充電產生的熱量快速散導出去。

13

在吸取了拆解 iPhone 8 玻璃背板的教訓后，iFixit 決定對玻璃被蓋吹風加熱，但是......

可想而知如果玻璃背板掉落破裂后維修可能是得更換整個背框，所以還是佩戴保護殼吧。

14

總結：

iFixit 給出的 iPhone 8 Plus 可修復性得分同樣也是 6 分。

- 屏幕和電池容易維修更換；

- 無線充電將延長 Lightning 接口的使用壽命；

- 防水密封圈讓維修后的防水組件恢復處理變得困難，但也帶來了更好的防水特性；

- 電池接口依舊使用 Phillips/JIS 標準，每次拆裝需要使用 4 種螺絲刀工具；

- 盡管蘋果說背殼玻璃耐用，但一旦受損破裂，單獨跟換玻璃背板幾乎不可能

- 底部精密組件支架以及交錯復雜線纜拆掉很容易，但恢復起來十分棘手。
