拆機看乾坤 原來臺電T10主板大面積覆蓋散熱片

電子工程師 ? 來源:網絡整理 ? 作者:佚名 ? 2018-01-26 22:38 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

上一回我們看了《拆機看乾坤發現臺電匠心T10內在美》上部,今天來介紹(下)部。這次回歸重點,看拆機圖可知T10的主板被大面積的散熱片覆蓋。

本文引用地址:

拆機看乾坤 發現臺電匠心T10內在美(下)

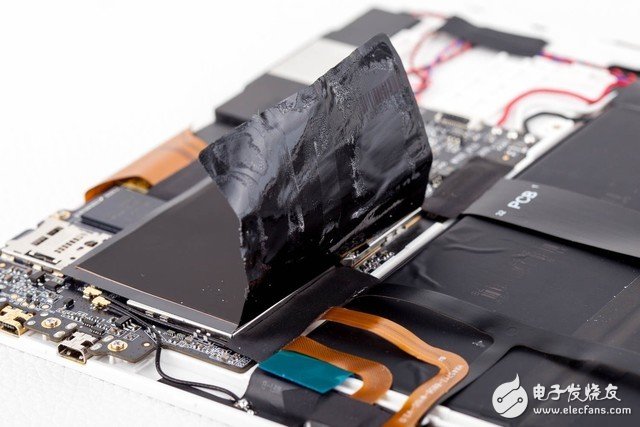

該散熱片最內側是膠合面,除了散熱還有固定部分排線的作用,因此移除時需要注意保護好排線,以免扯斷排線。

拆機看乾坤 發現臺電匠心T10內在美(下)

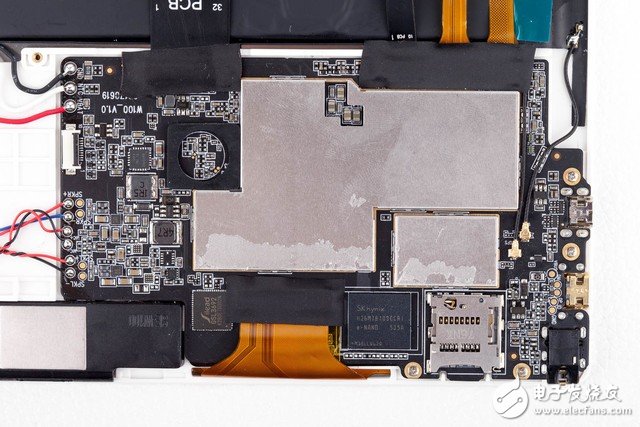

散熱片下有兩個屏蔽罩。

拆機看乾坤 發現臺電匠心T10內在美(下)

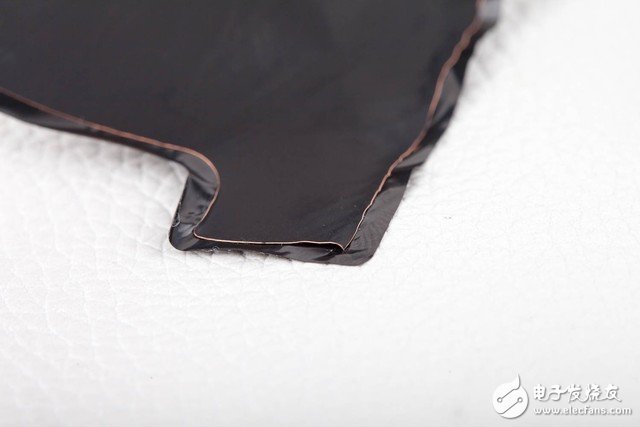

該散熱片目測擁有三層結構,除了底層膠合層外,中間可見銅質金屬層,是主要的導熱材質;銅質金屬上還涂有黑色石墨涂層,加大散熱面積。

拆機看乾坤 發現臺電匠心T10內在美(下)

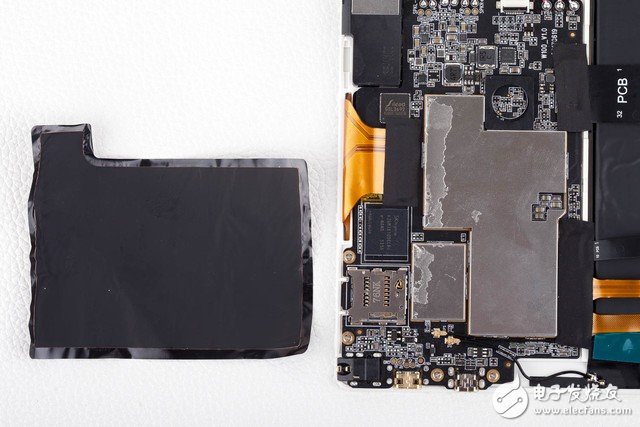

T10主板全貌

拆機看乾坤 發現臺電匠心T10內在美(下)

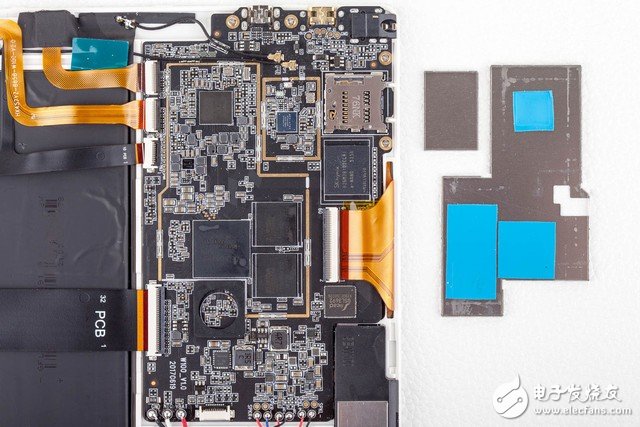

T10的兩個金屬屏蔽罩都能移除,其中大屏蔽罩內是CPU+內存+電源管理芯片,屏蔽罩內對應芯片位置還配有導熱硅膠片進行傳熱;小屏蔽罩內則是五合一通信芯片。

拆機看乾坤 發現臺電匠心T10內在美(下)

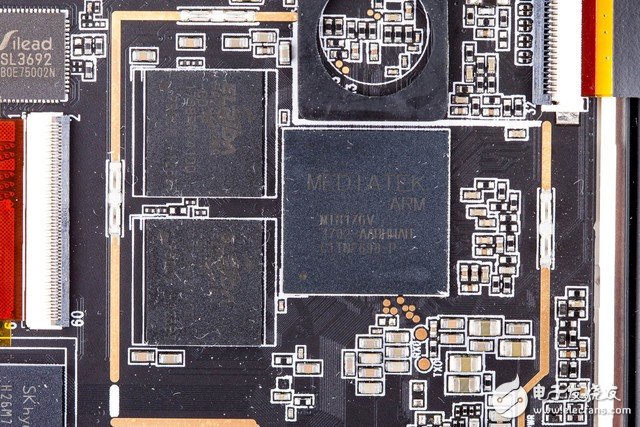

臺電T10平板的核心:來自聯發科的MT8176六核處理器,其擁有2個2.1GHz的A72核心和4個1.7GHz的A53核心,并且集成了GX6250圖形處理器。處理器旁邊則是兩片共4GB的LPDDR3內存。

拆機看乾坤 發現臺電匠心T10內在美(下)

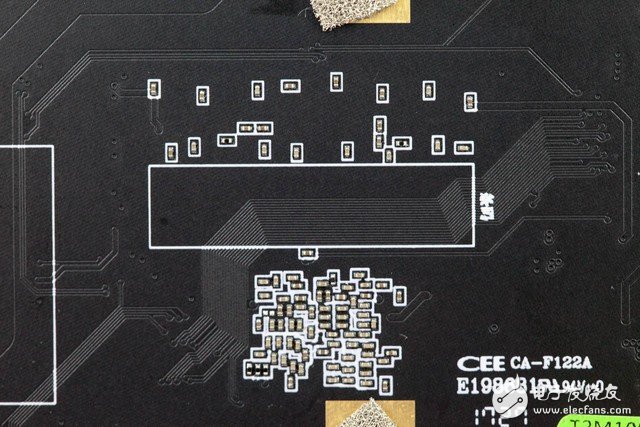

在主板背面,CPU和內存芯片背后,T10增加了多組電容,為CPU和內存提供更穩定的供電,保證高負荷狀態時平板的穩定性。

拆機看乾坤 發現臺電匠心T10內在美(下)

來自海力士64GB存儲芯片。

拆機看乾坤 發現臺電匠心T10內在美(下)

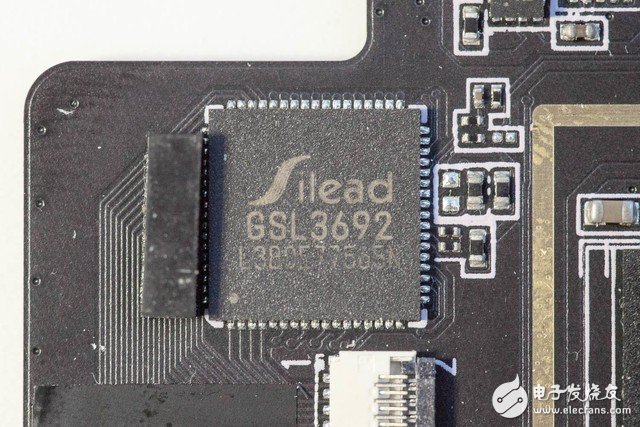

GSL3692觸控芯片,提供10點觸控。

拆機看乾坤 發現臺電匠心T10內在美(下)

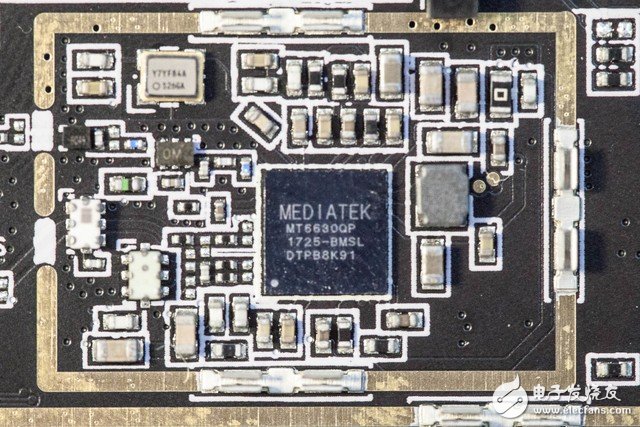

聯發科MT6630QP五合一芯片,同時集成了雙頻Wi-Fi802.11b/g/n/ac、Wi-FiDirect/Miracast無線顯示、藍牙4.1、GPS/北斗/GLONASS三頻衛星定位、FM射頻五大功能于一身(T10出廠沒有提供FM功能,不知道安裝第三方app能否支持)。

拆機看乾坤 發現臺電匠心T10內在美(下)

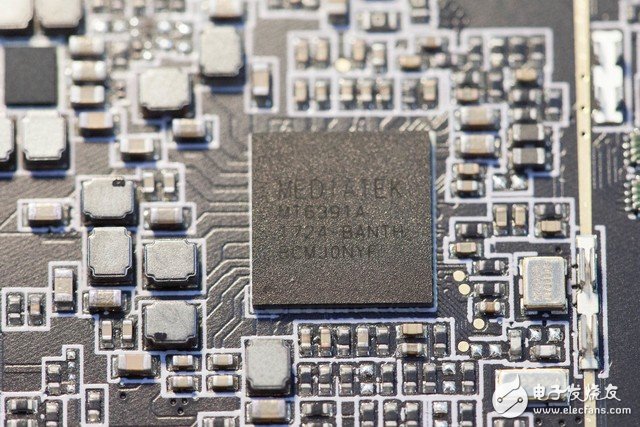

MT6391A電源管理芯片,配合MT6630QP能夠?qū)崿F(xiàn)對PumpExpress快速充電技術的支持。臺電T10標配的充電器就是采用MTKPumpExpress標準,可以實現最高9V/2.5A的快充。

拆機看乾坤 發現臺電匠心T10內在美(下)

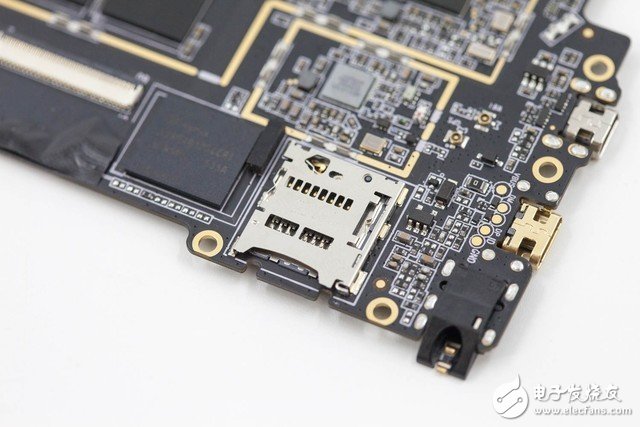

主板的其它細節:

TF卡卡槽

拆機看乾坤 發現臺電匠心T10內在美(下)

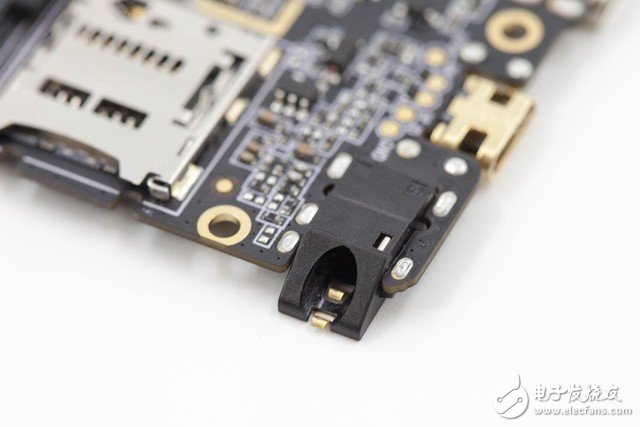

四段式的耳麥接口,配合機身設計采用了斜口。

拆機看乾坤 發現臺電匠心T10內在美(下)

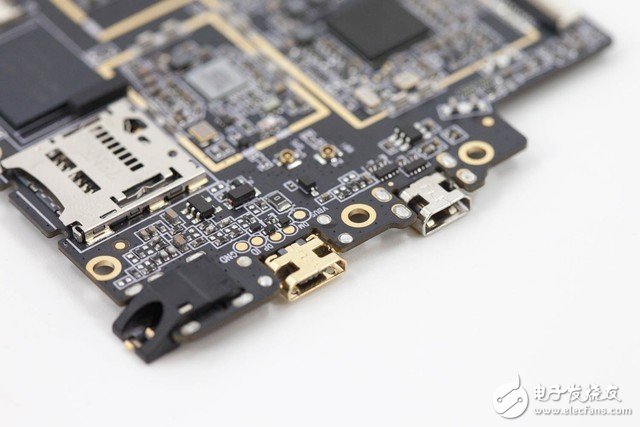

最常使用的Micro-USB接口采用了鍍金設計,更加耐用。

左側的是800萬像素的后置攝像頭,體積更大是因?yàn)閾碛蠥F自動對焦模組;右側則是前置的1300萬像素三星攝像頭,可見鏡頭通光孔徑更大,官方宣傳為F2.0光圈、并且擁有82.8°超廣視角。

光線傳感器和電源按鍵等采用同一組排線與主板相連。由于電池采用的是焊接設計,因此沒有對電池進行進一步的拆解。
