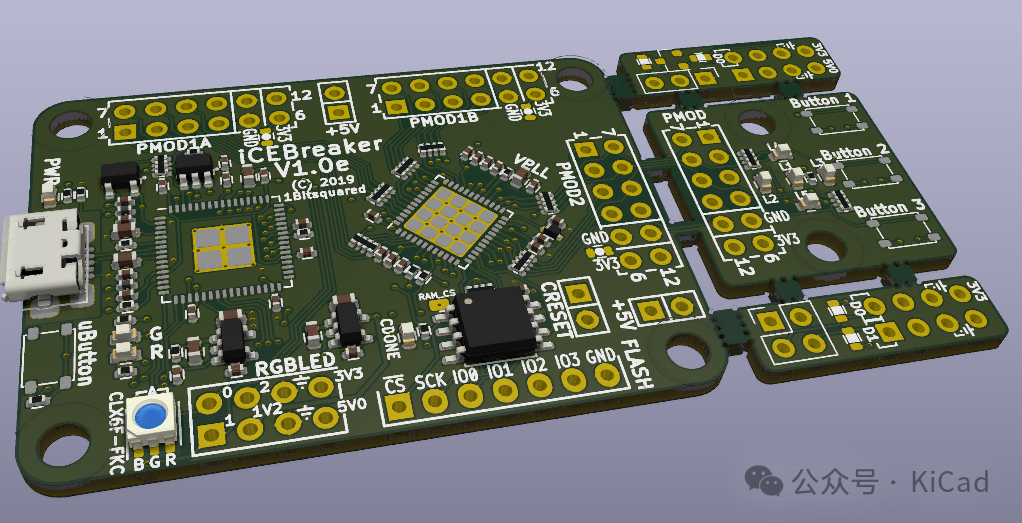

“今天我們來回顧一款經典的開源 FPGA 開發板 ICEBreaker，專為教師和學生設計。目前有兩個版本，經典款和尺寸更小的 Bitsy。”

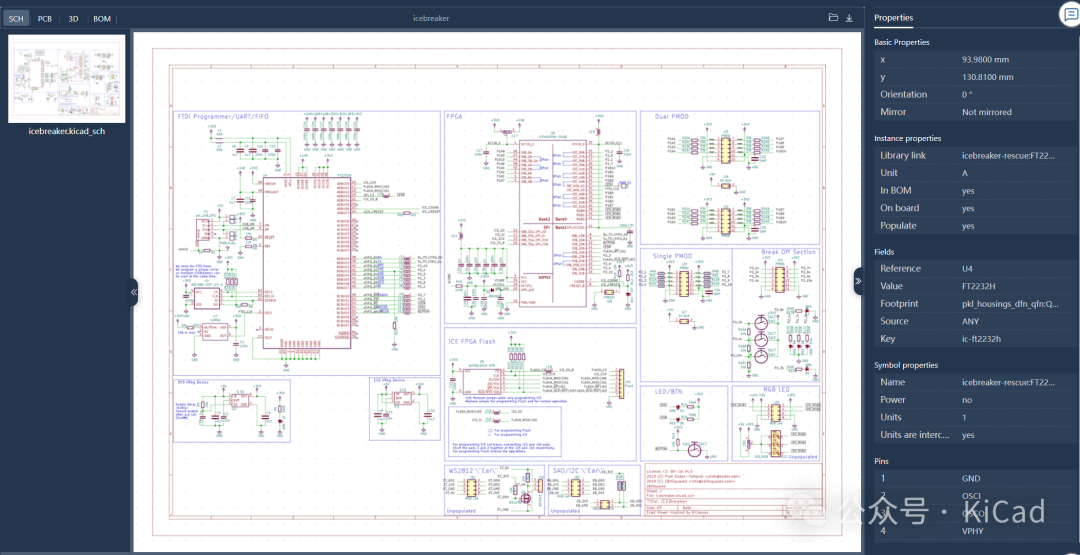

Made with KiCad 系列將支持新的展示方式。直接將以下鏈接復制到瀏覽器中：

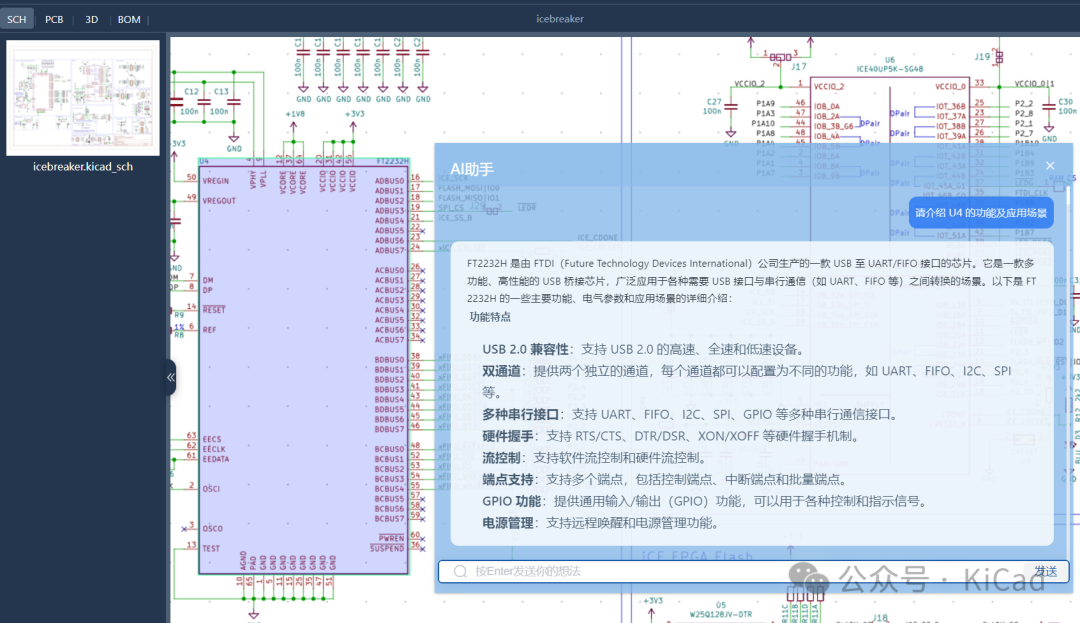

https://www.eda.cn/ecadViewer/viewerPage/?xmlId=ac3597a1-ea54-41c7-bf2a-1c4be6b82f13&fileZip=%2Fdata%2Fdesign%2Fdemo%2Fac3597a1-ea54-41c7-bf2a-1c4be6b82f13.zip 即可動態查看設計的原理圖、PCB、3D 及 BOM，查詢?cè)O(shè)計中器件、走線、焊盤的屬性詳情。還可以在原理圖中與AI小助手互動，幫您更高效地學習設計細節：

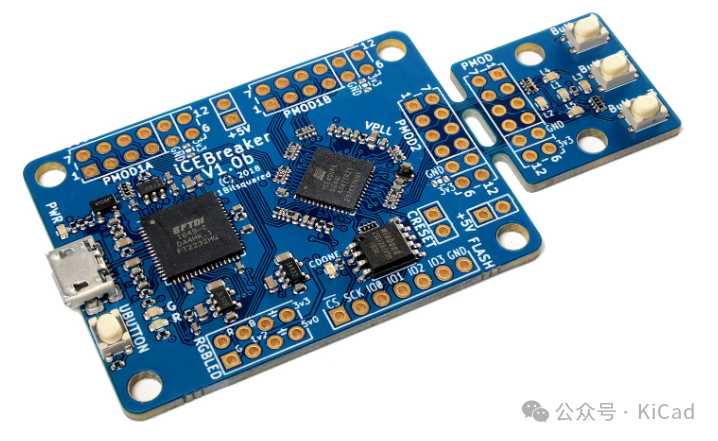

概覽 iCEBreaker FPGA 開發板是一款低成本、開源的 FPGA 教育開發板。

該開發板的主要應用領域是使用 Yosys、nextpnr、icestorm、iverilog、symbiflow 等開源 FPGA 設計流程的教育或研討會場景。這意味著電路板的成本必須很低，而且要有一套很好的功能，以便設計出有趣的課程和 Workshop。iCEBreaker 可通過其 Pmod 連接器輕松擴展，因此您可以使用大量第三方 Pmod 模塊，以及我們專門為其設計的幾個新 Pmod。

硬件特性

Lattice iCE40UP5k FPGA

5280 個邏輯單元（4-LUT + Carry + FF）

120 Kbit 雙端口RAM

1 Mbit（128 KB 字節）單端口 RAM

PLL、2 x SPI、2 x I2C 硬 IP

兩個內部振蕩器（10 kHz 和 48 MHz），用于簡單設計

八個 DSP 乘法器模塊，用于信號處理，如音頻合成，甚至軟件定義無線電

低功耗，是電池供電應用的理想選擇

3 個 24 mA 驅動器和 3 x 硬 IP PWM（可驅動 RGB LED 和小型電機）

豐富、快速的存儲

128 Mbit (16 MB) 四路 SPI 雙倍數據速率(QSPI-DDR) 閃存

例如：可將視頻流傳輸?shù)?LED 矩陣

大量的 I/O

用于 RGB LED 的三個引腳（接頭）

兩個板載 LED

一個 UART、RX 引腳和 TX 引腳，可通過虛擬（USB）串行端口訪問

一個按鈕

兩個可用的 Pmod 連接器（共 16 個引腳）

一個可斷開 Pmod（8 個引腳）

預接線、可斷開 Pmod 模塊

用戶可訪問輸入和輸出，并可用于自己的硬件設計

五個星形 LED

三個按鈕

足以承載 CPU 軟核

picorv32

picosoc

RISC-V 及其他

板載 FPGA 編程器和 USB 轉串行適配器

與 IceStorm iceprog 工具兼容

作為串行設備與主機輕松連接，無需驅動程序

USB 高速

板載 FT2232 USB 芯片

高達 480 Mbit/s 的主機接口

Pmod 連接器和 Breakaway Pmod

iCEBreaker FPGA 板有三個標準 Pmod 連接器，由于 Pmod 是多家硬件制造商采用的標準，因此擴展選擇范圍很廣。這樣，您就可以訪問龐大的模塊庫。無論您的項目是什么，都一定能找到適合的 Pmod。有關現有 Pmod 的示例，請?jiān)L問 Digilent 在線商店。針對一些使用案例，我們還開發了自己的 Pmod，并將不斷添加新的 Pmod。

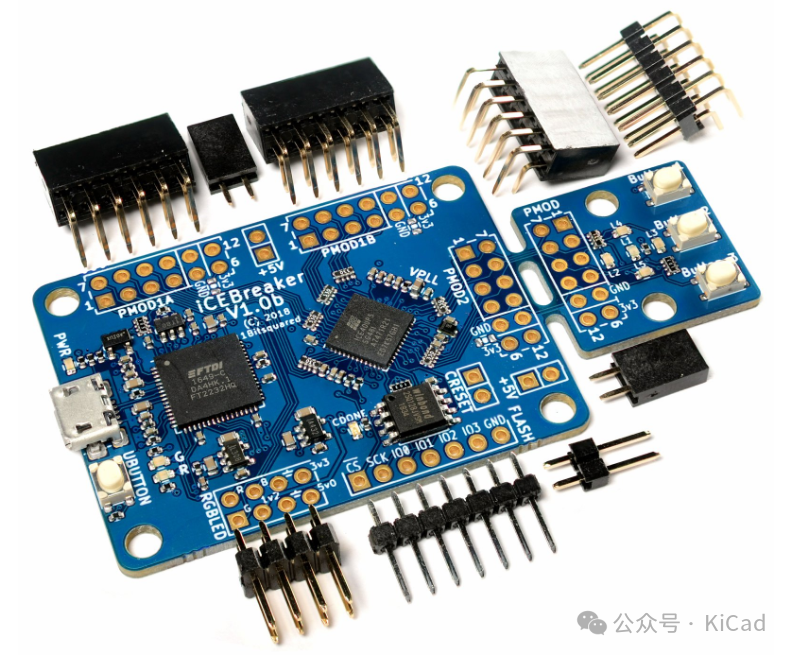

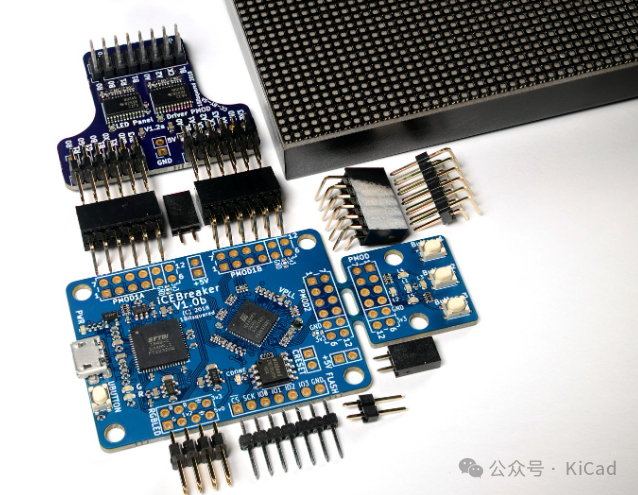

iCEBreaker FPGA 板附帶一個可拆卸 Pmod，上面有三個按鈕和五個 LED 燈。您可以使用可拆卸 Pmod 立即探索 FPGA，無需任何焊接，也可以將其拆下，使用 Pmod 連接器連接另一個 Pmod。

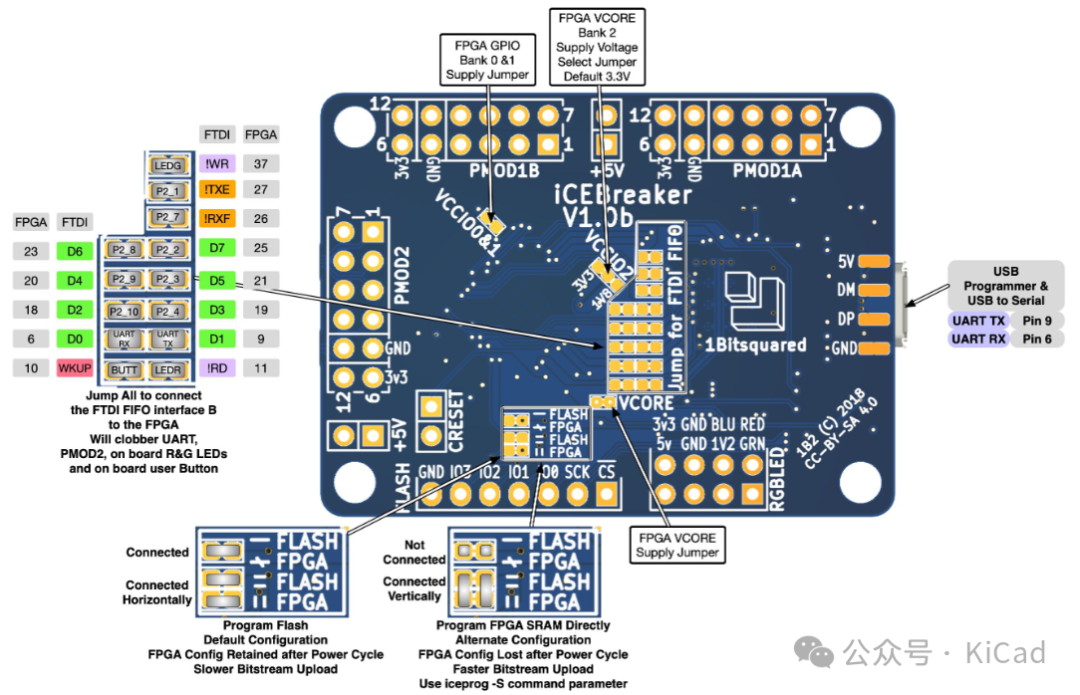

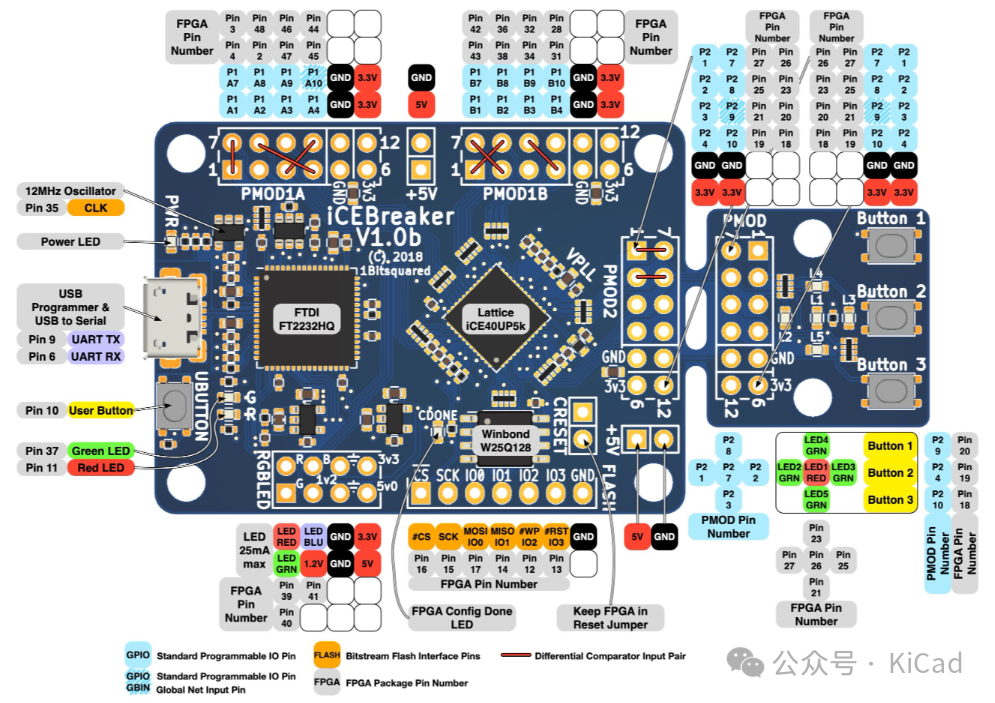

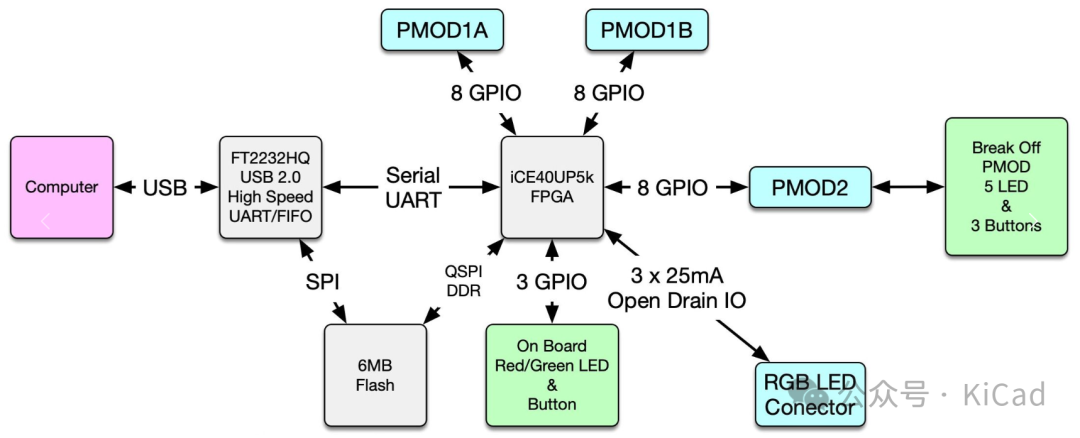

iCEBreaker 框圖

開源的工具鏈

iCEBreaker FPGA 原型已得到以下開源 FPGA 設計工具的支持：

Yosys：Verilog RTL 綜合框架

Arachne-pnr：用于 iCE40 系列 FPGA 的放置和布線工具

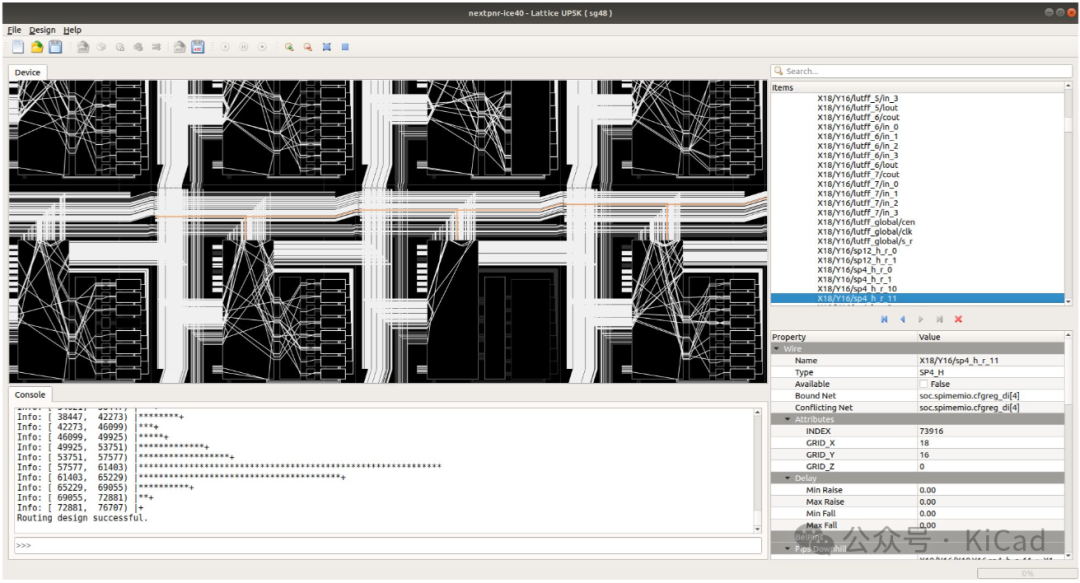

nextpnr：供應商中立、時序驅動的 FPGA 放置和布線工具

IceStorm：用于分析和創建 iCE40 FPGA 位流的工具

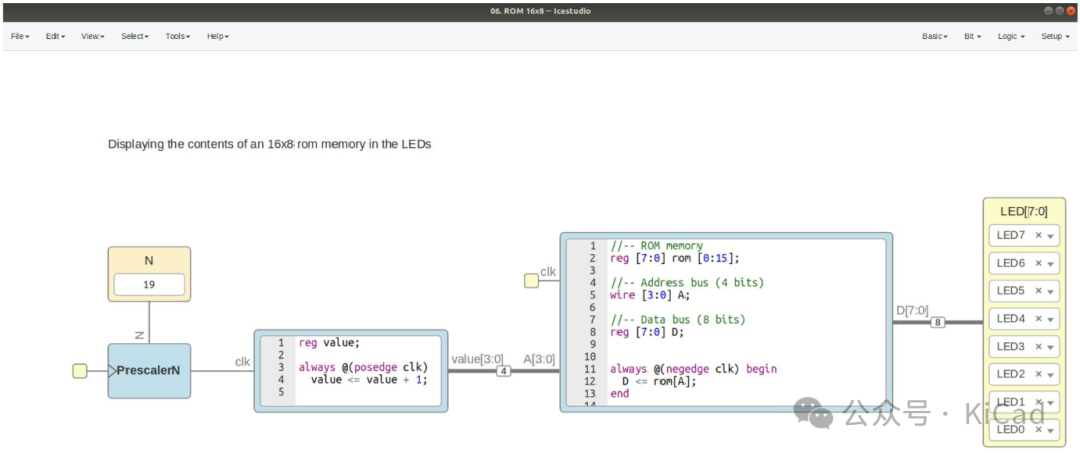

icestudio：基于 IceStorm 的 FPGA 板可視化編輯器

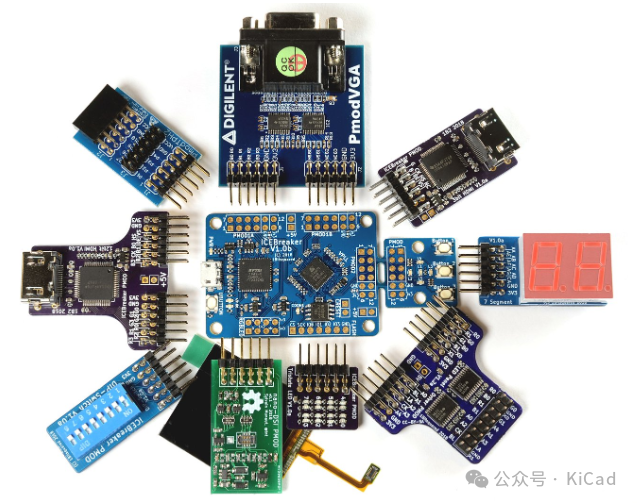

部分 PMOD 展示

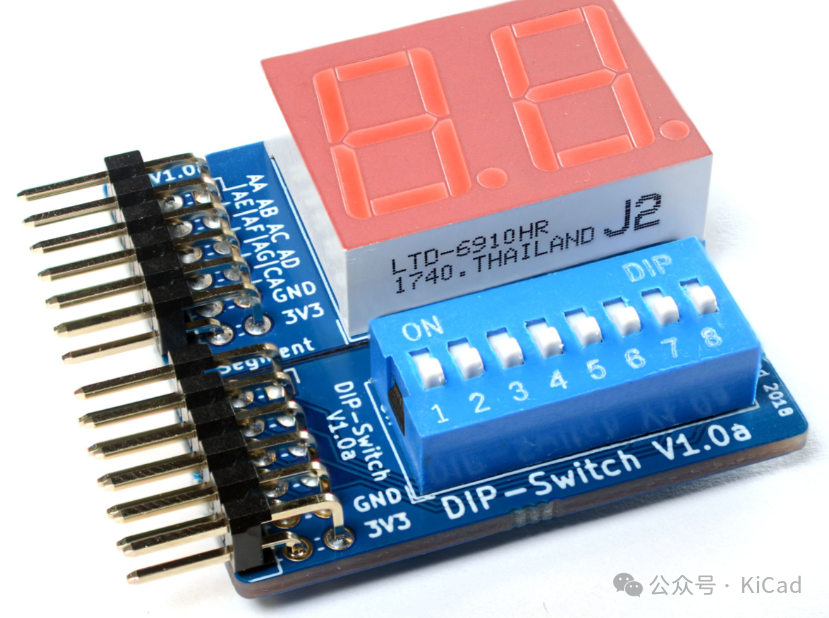

7段數碼管及開關

HDMI PMOD

LED面板及驅動 PMOD

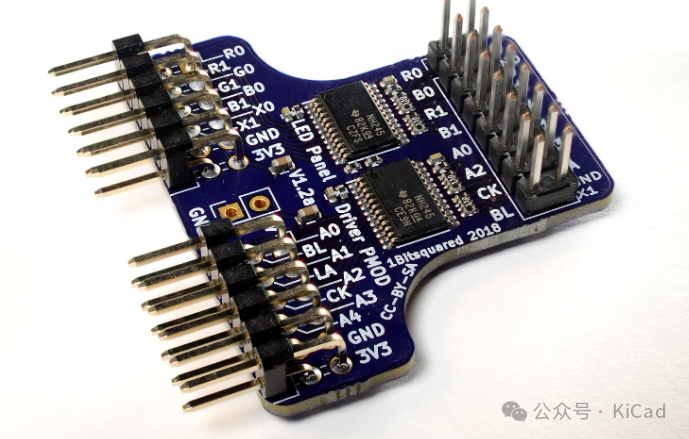

LED面板驅動 PMOD

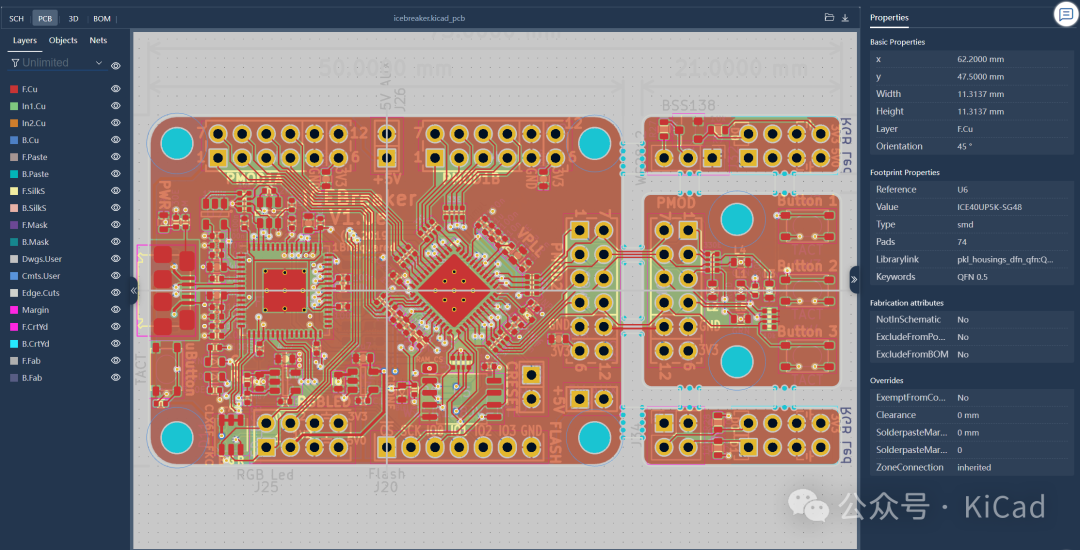

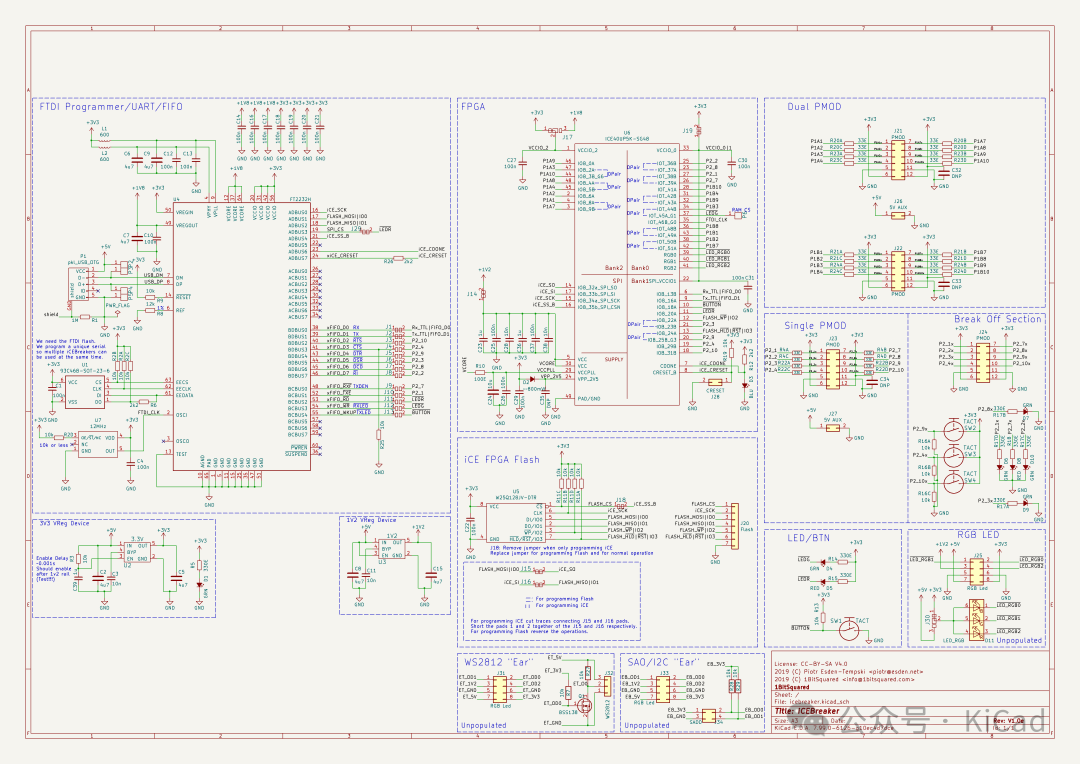

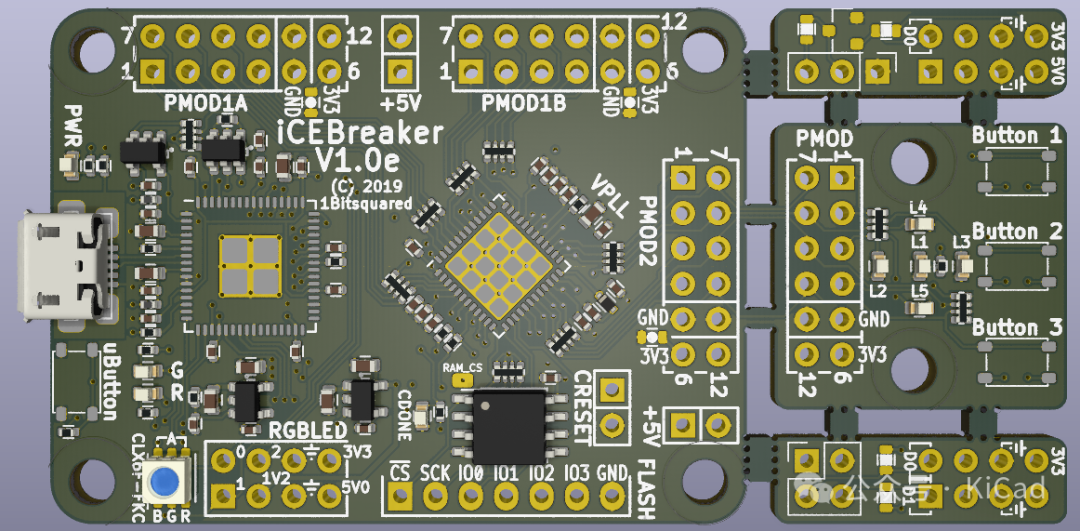

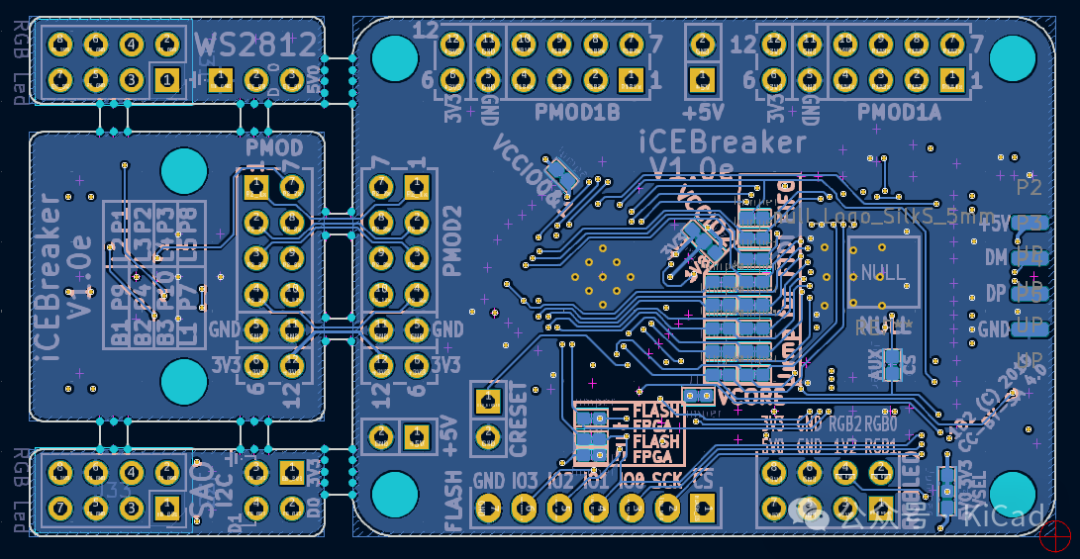

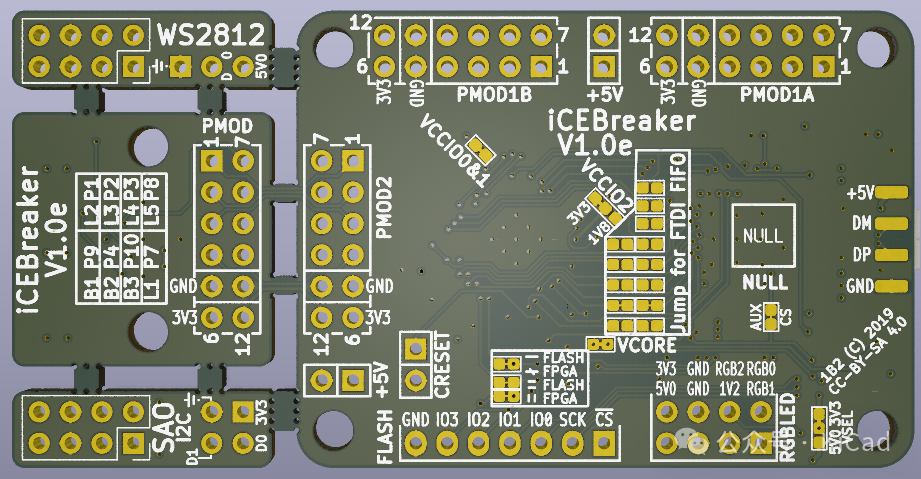

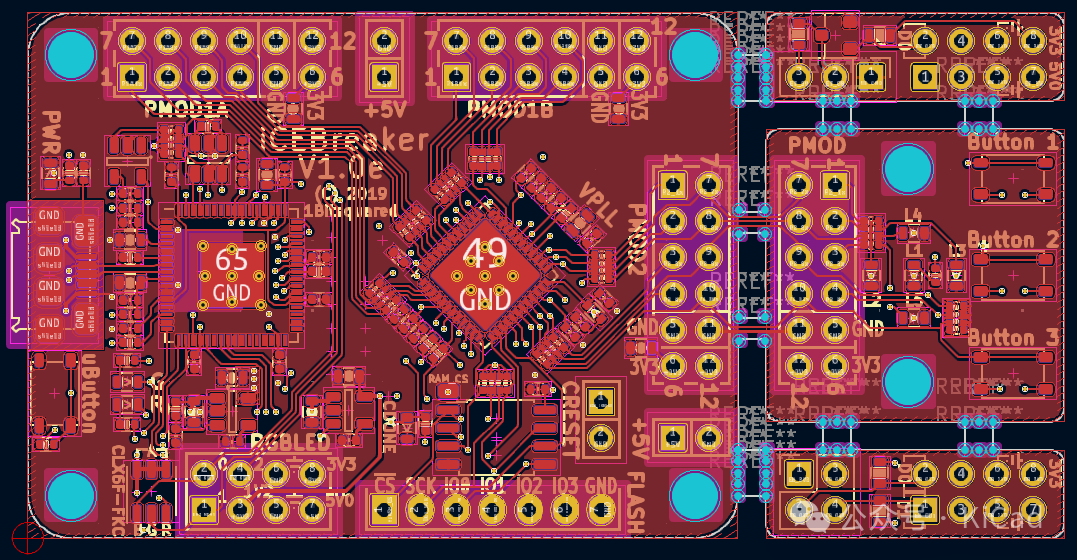

原理圖 & PCB

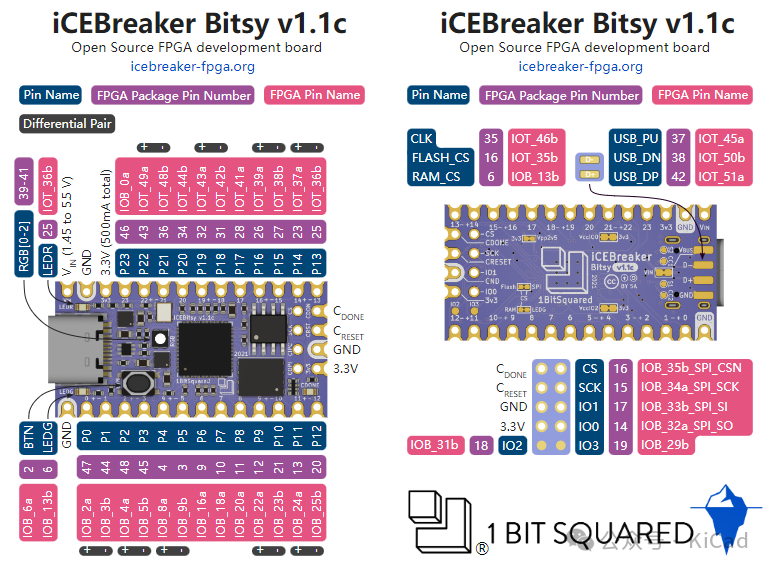

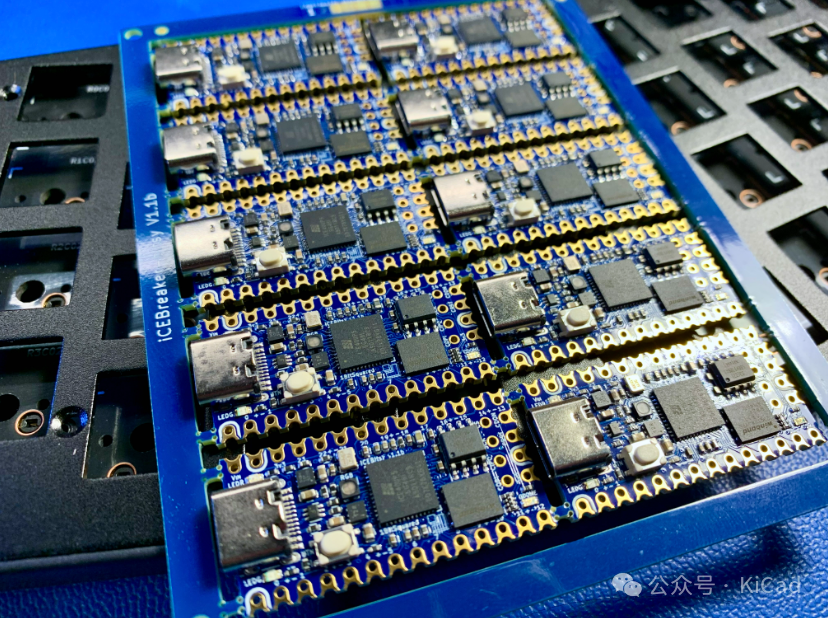

iCEBreaker Bitsy

除了經典版本的 iCeBreaker 之外，還有一款更小但功能類似的版本：iCEBreaker Bitsy。iCEBreaker Bitsy 是 iCEBreaker 的同胞兄弟，體積更小，但功能同樣強大。它的尺寸僅為 36x18mm，與 Teensy 外形兼容，可輕松嵌入到任何項目中。

硬件參數：

iCE40UP5K 采用 QFN48 (SG48) 封裝

PLL、兩個 SPI 和兩個 I2C 硬 IP

128M (16MiB) 支持 DDR 和 QPI 的閃存

64M（8MiB）支持 QPI 的偽 SRAM

USB-C 接口（預裝 RISC-V 軟核 USB 引導加載程序）

連接至 3x 24mA 硬 PWM IP 引腳的 RGB LED

兩個用戶 LED（一個與 RAM-CS 共享）

CDONE（配置完成）狀態 LED

12MHz 外部時鐘（在 PLL GBIN 上）

一個用戶按鈕

電源軌：3.3V 和 1.2V

FPGA SPI/編程接頭

4 個配置引腳（SDI、SDO、SCK、CS）

用于 QSPI/QPI 的 2 個額外 GPIO 引腳

CDONE（配置完成）、CRESET（配置復位）、3.3V 和 GND

兼容 Teensy 外形

使用 Teensy 3.x Feather 適配器與 Feather 生態系統兼容

半空封裝且只單面裝配器件，更利于模塊集成

License

NA

倉庫 & 下載

可以在Github中獲取開源倉庫：

https://github.com/icebreaker-fpga/icebreaker

Baidu 下載：

購買鏈接： https://www.crowdsupply.com/1bitsquared/icebreaker-fpga
