“在其他 EDA 工具中，當移動鼠標時，會默認高亮鼠標下方的網絡，非常便捷，KiCad 有類似的功能嗎？”

先給出答案：KiCad 并沒有可以“鎖定”高亮鼠標下方網絡的功能，但可以通過使用快捷鍵或其他工具，實現類似的效果。

高亮單個網絡

在 PCBNew 中，只需要按下快捷鍵 “~” （數字鍵1左側的按鍵）

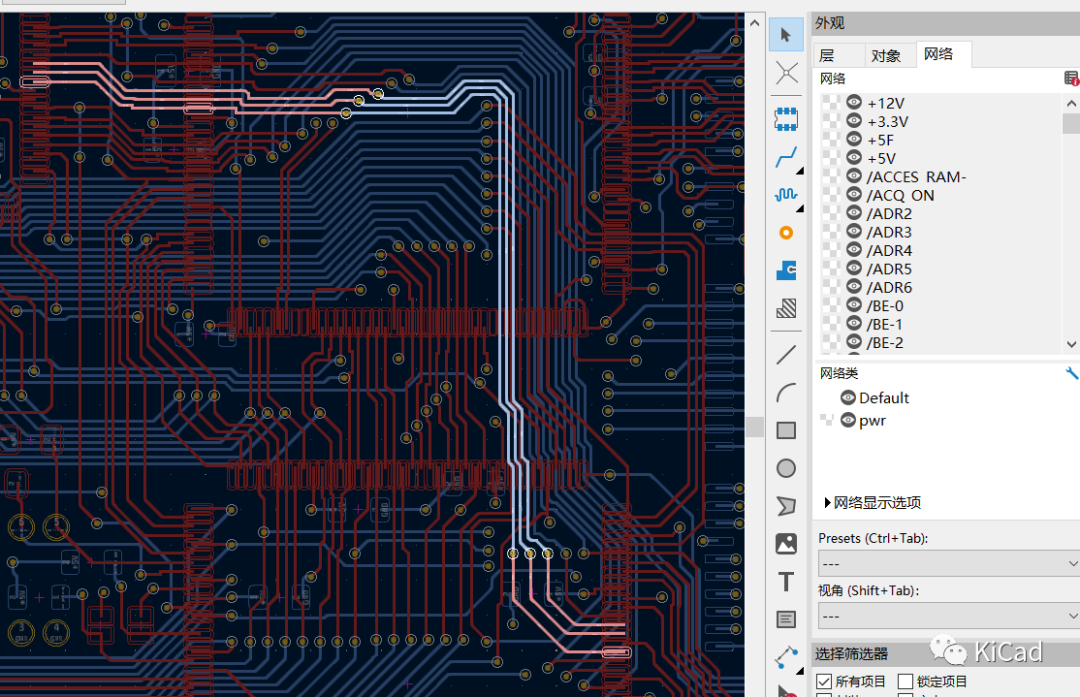

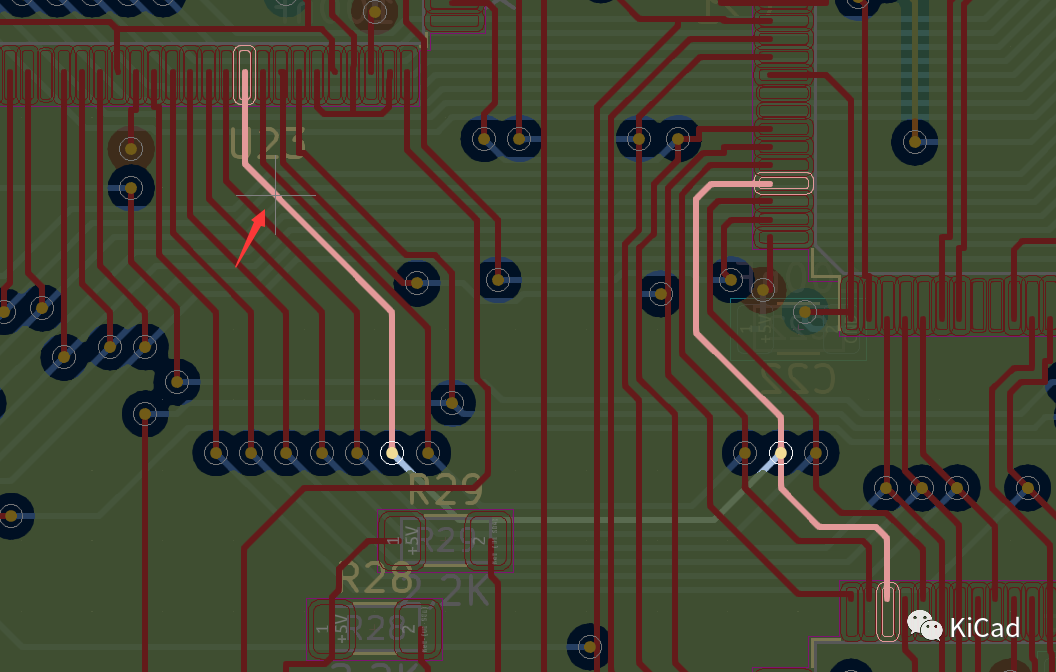

就會將當前鼠標位置下方的網絡高亮：

可以連續按下“~”鍵，高亮不同的網絡。

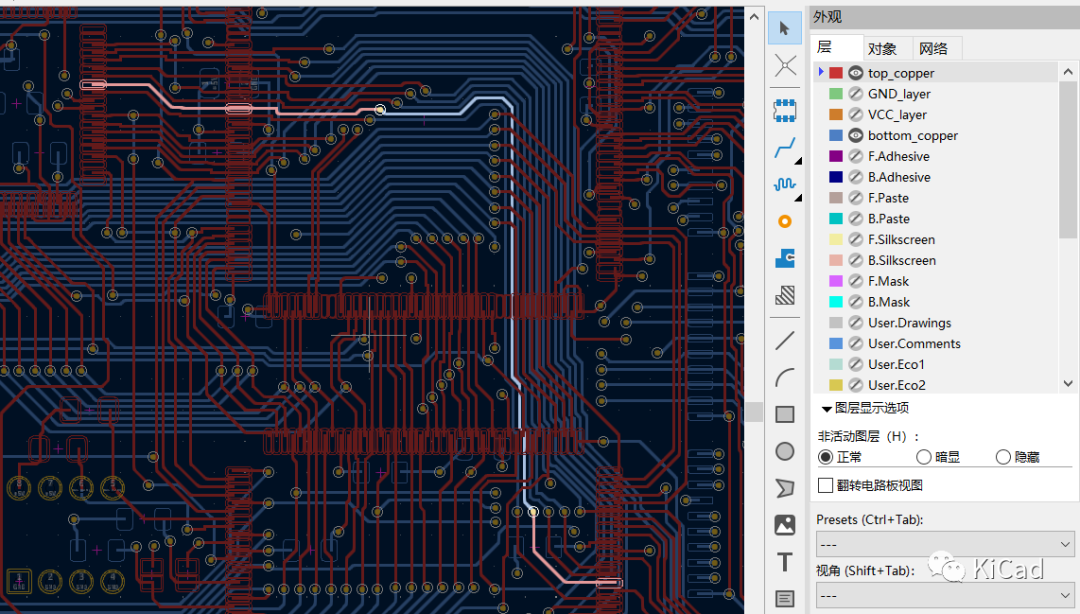

為了實現更清晰的效果，可以結合外觀管理器，關閉不需要的層，只顯示關注的信號層：

可以按 “ESC” 鍵取消高亮的效果。

這一方法的缺點是：只能高亮單一的網絡，對于多個網絡（比如總線、差分對）的情況無能為力。

高亮多個網絡

使用 KiCad 的 “網絡檢查” 工具，可以輕松的同時高亮查看多個網絡。

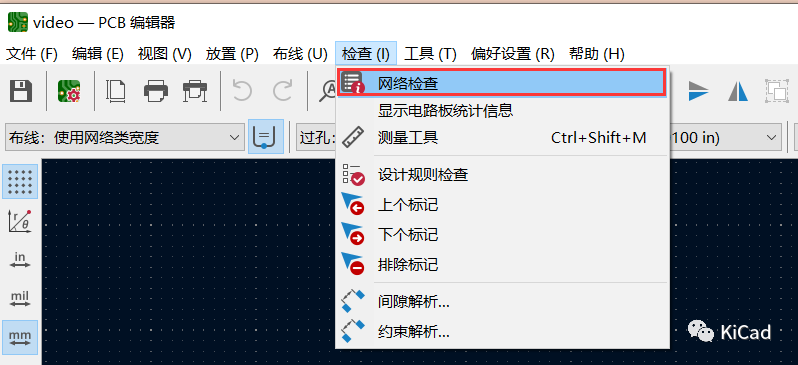

點擊 “檢查 > 網絡檢查” 打開網絡查看器：

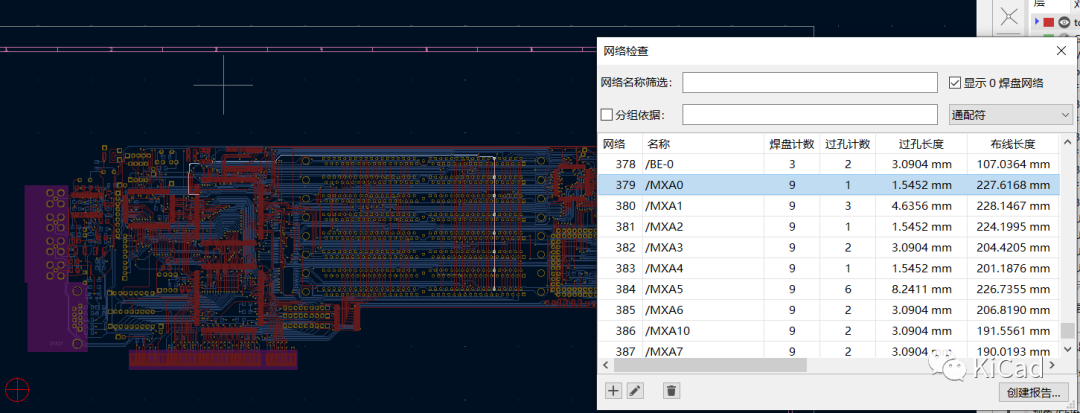

網絡查看器會列出當前 PCB 中所有的網絡，點擊即可高亮選中的網絡：

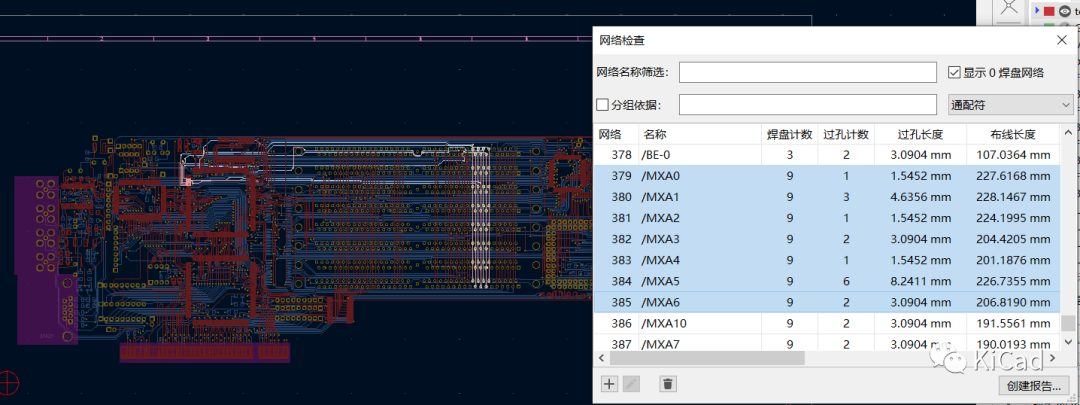

使用 Ctrl 或 Shift 鍵，可以進行多選并實現高亮：

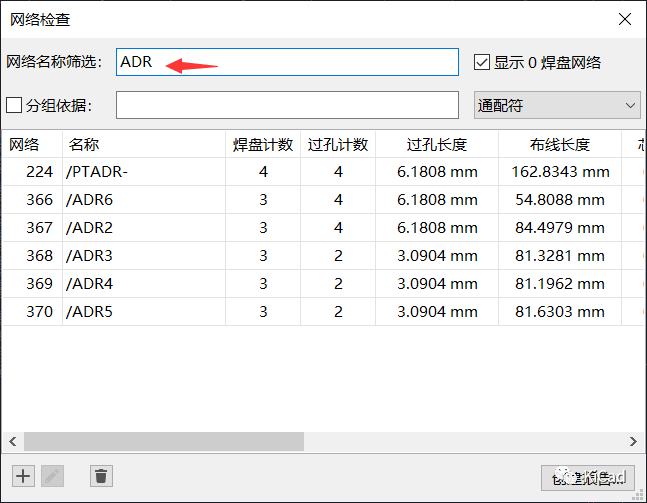

您可以使用網絡名稱篩選功能，快速定位到需要選中的網絡：

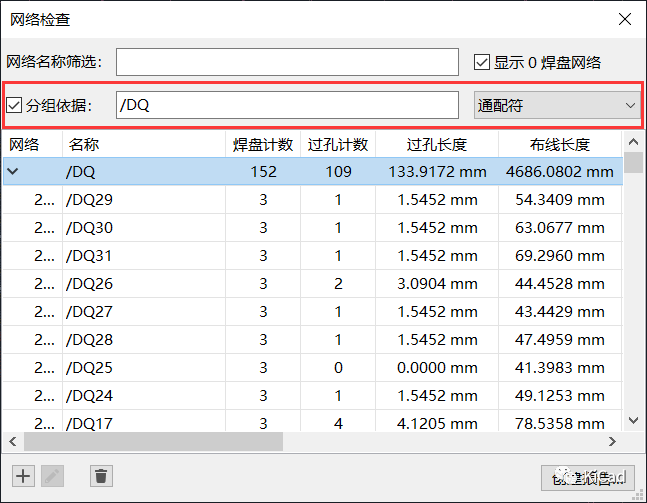

也可以用通配符或正則表達式的方式，對網絡實現分組：

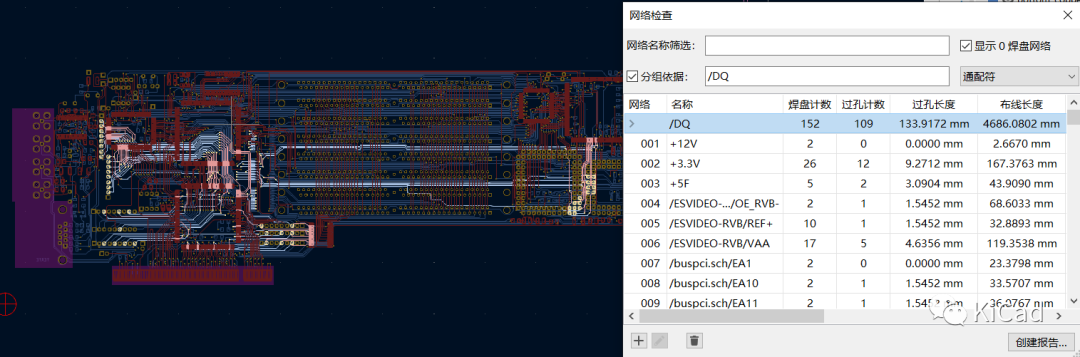

完成分組后，只要點擊分組，就可以實現所有分組對象的高亮，非常方便：

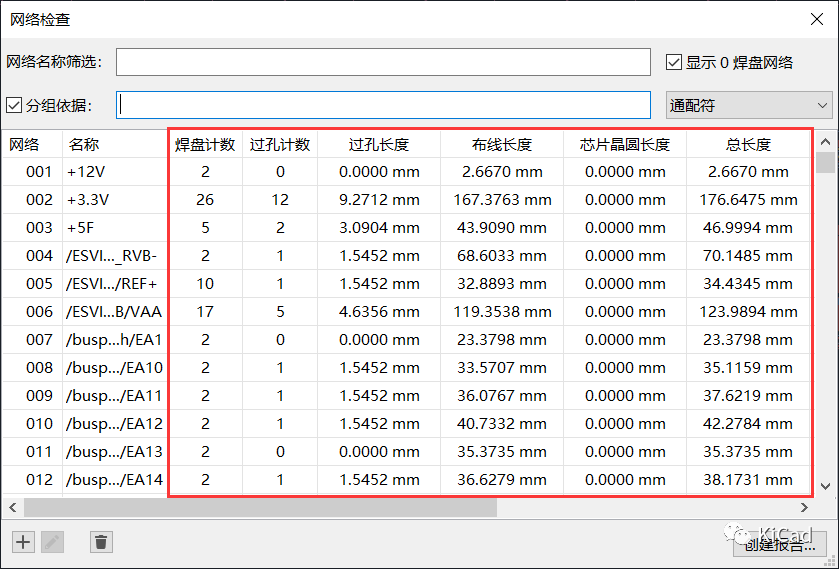

在網絡查看器中，還可以查看每個網絡的焊盤數、過孔數、過孔長度、布線長度、總長度等信息，對于需要線長調制的場景，也是非常方便的工具。

最后，網絡查看器是非模態的對話框，因此可以和 PCB 編輯器互動使用。

外觀管理器多選網絡

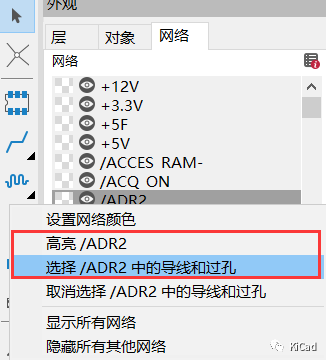

我們也可以通過外觀管理器的 “網絡”頁，右鍵網絡并依次高亮或多選網絡，進行查看：

設置網絡的顏色

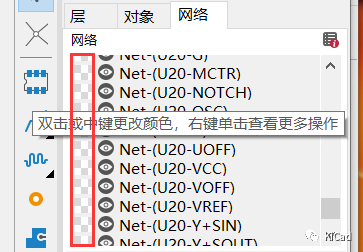

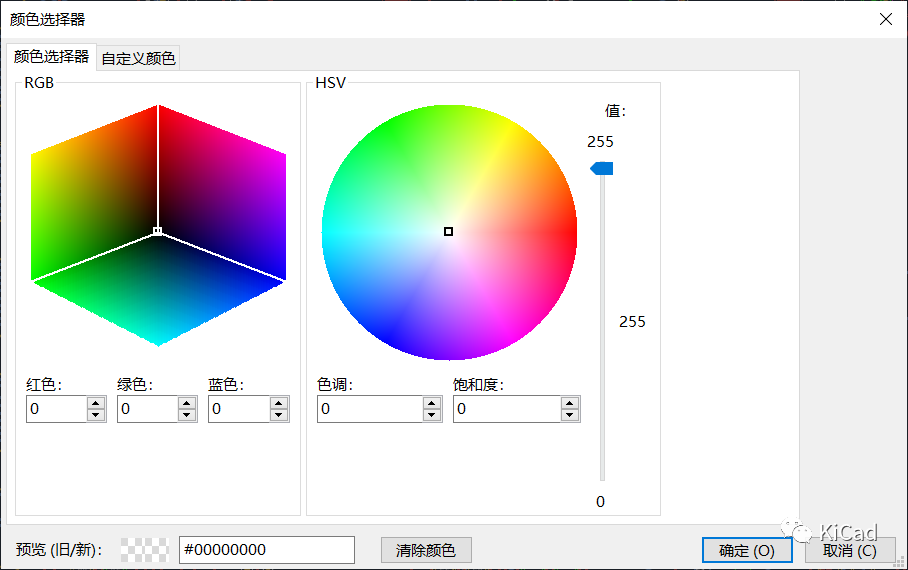

對于某些重要的網絡，我們還可以在外觀管理器的 “網絡” 頁面，為其設置一個特定的顏色。方法是在目的網絡左側雙擊并在顏色選擇器中選擇希望的顏色：

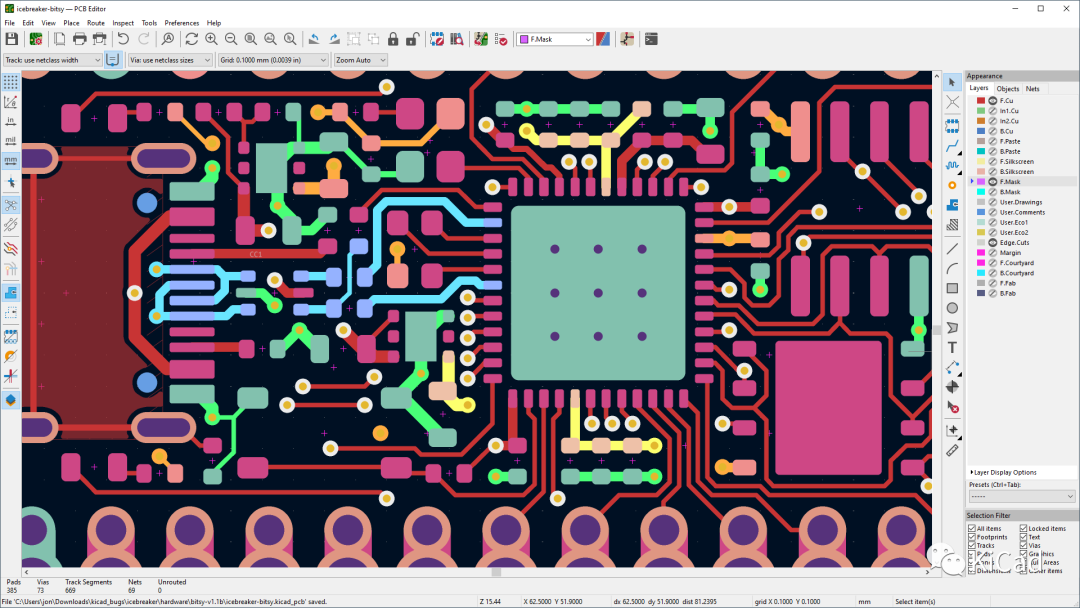

下圖為分別為不同信號設置顏色的一個示例：

同樣的，您也可以為您的網絡類設置顏色，方法相同：

最后，您可以在網絡顯示選項中選擇是否要對網絡或飛線應用設定的網絡顏色。

結束語

本文介紹了三種不同高亮網絡的方法，同時也介紹了如何使用外觀管理器修改網絡或飛線的顏色，以區分關鍵的網絡的信號。

對于復雜的設計而言，合理的使用 “網絡檢查” 工具，配合外觀管理器，可以讓您的設計高效且美觀。
