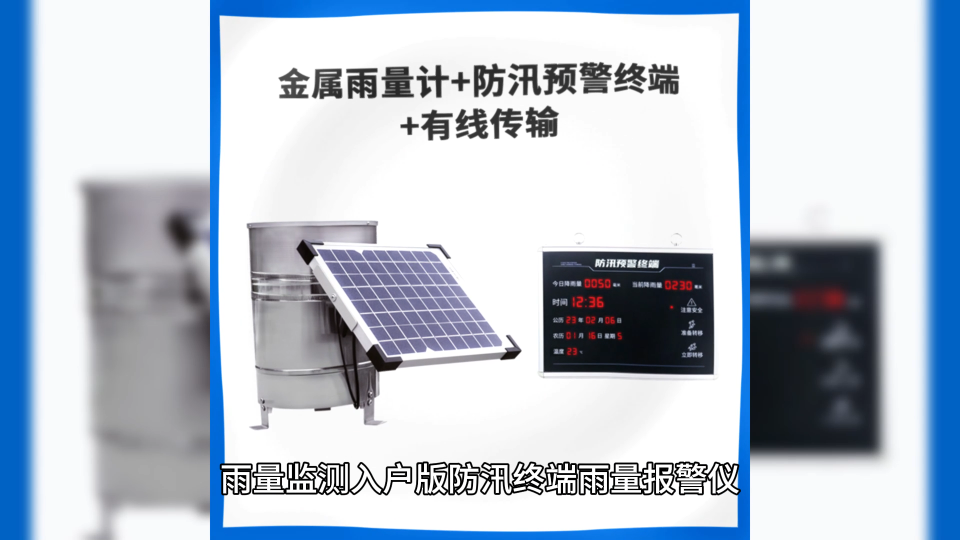

雨量看板分為采集部分和數據處理顯示終端兩部分，采集部分可采用太陽能+鋰電池、電源直流供電方式，在野外無人值守的空曠地區實時采集雨量，而數據處理終端可以采用直流供電方式放于室內，便于觀測數據。兩者通過485方式通信或者433無線方式連接，數據可靠穩定。同時數據通過4G模組上傳到云平臺，用戶可以通過網頁和微信小程序查看數據。
數據處理終端
供電電電壓：DC7-24V(DC)
內部傳輸：RS485傳輸、433無線傳輸
傳輸方式：4G傳輸
測量精度：0.2mm
信號類型：干簧開關
輸出：485輸出和4G
采集部分：
供電方式電源：太陽能+鋰電池供電或直流電源供電
內部傳輸：RS485傳輸、433無線傳輸
測量精度：0.2mm

功能說明：
雨量傳感器用來測量地面降雨，雨量通過一個接收器，流入翻斗里，當翻斗流入一定量的雨水后，翻斗翻轉，倒空翻斗里的水，翻斗又開始接水，翻斗的每次翻轉動作通過干簧管轉換成脈沖信號（1脈沖=0.2mm降水量）傳輸?shù)讲杉到y(tǒng)。
在正常供電下，采集部分采集當前的雨量值上報至數據處理終端，數據處理終端通過對數據進行存儲轉換處理，顯示顯示今日雨量（當天雨量），當前雨量（分鐘雨量），公歷、農歷日期、星期，當前溫度，三級報警狀態。同時具有今日雨量報警功能，方便查看數據觀測雨量，提醒觀測者。數據處理端還能夠實時上報當前雨量數值到云平臺，便于客戶查看當前數據。上報方式：采用MODBUS-RTU數據問詢方式上傳數據。雨量看板出廠注冊時，采用1機1碼的方式，通過485總線將設備編碼內置到數據處理終端，便于區分客戶數據，提高了數據安全性。
今日降雨量：24小時內的降雨量
當前降雨量：1分鐘內的降雨量
報警值3、2、1：三級報警值依次為報警值3>報警值2>報警值1，狀態指示說明：報警值1對應注意安全提示，報警值2對應準備轉移提示，報警值3對應立即轉移提示。
報警值默認值：30mm 20mm 10mm
報警方式：
將今日降雨量和報警值進行比較，當今日雨量大于預期設定值時，傳感器報警。報警時屏幕相應指示燈報警提醒，繼電器吸合，蜂鳴器報警。繼電器和LED報警指示作用，需要今日降雨量雨量值小于報警值之后，軟件自動復位。
報警值設置操作方式：
在網頁終端點擊數值后箭頭進入數值設置界面，填入相應報警值，發送即可完成數值設定。
