超小型降壓轉換器：RT5716助力穿戴設備更小更強
立锜推出的RT5716是一款超小型的同步降壓轉換器，專為移動和穿戴設備設計。僅有1.04 x 0.69 mm2的晶圓級尺寸封裝，搭配4MHz的高切換頻率，能大幅減少周邊元件尺寸，輕松縮小整體PCB布線面積至4.65mm2，與立锜前一代產品相比，可節省38% 整體PCB面積。
RT5716采用立锜獨有的RBCOT架構（基于紋波的COT），帶來更快速的瞬態響應速度，顯著提升系統穩定性。

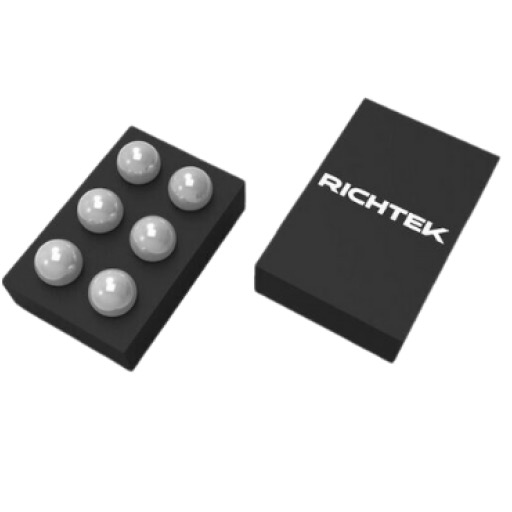

RT5716
支持輸入電壓1.8V至5.5V、輸出電壓0.4V至3.3V，最大輸出電流為1A的降壓轉換器。通過在RSEL/MODE引腳和GND之間連接電阻，可提供16個可選的輸出電壓級別。

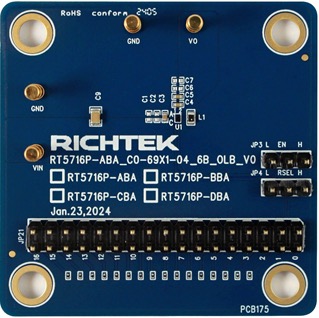

EVB_RT5716
Richtek EVB_RT5716 評估板展示了 RT5716的功能，專為移動和穿戴設備應用而設計。

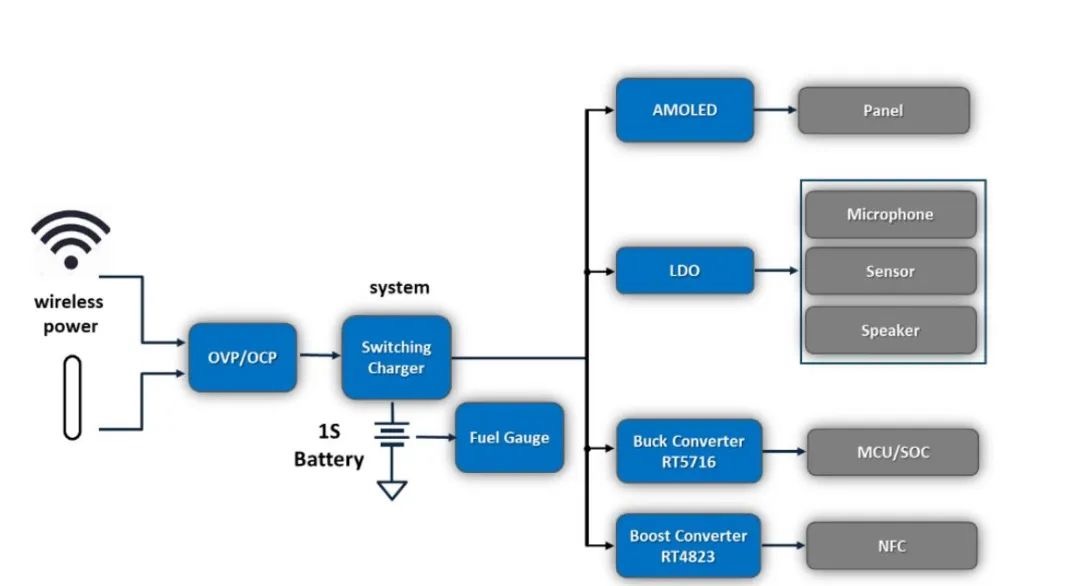

參考設計

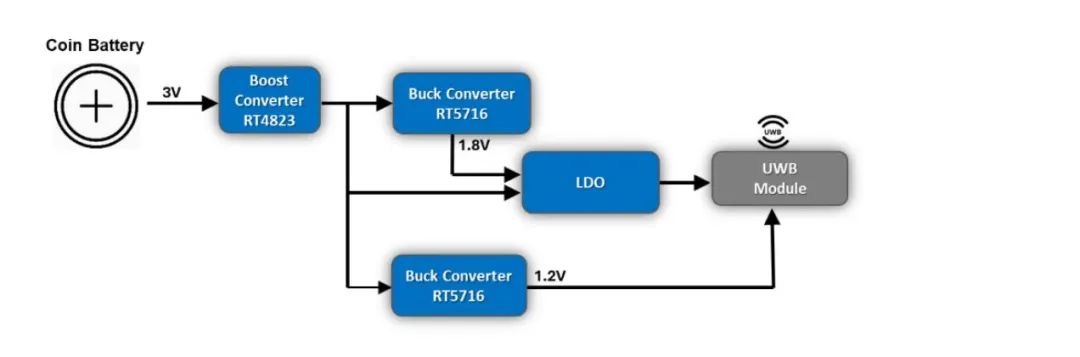

參考設計：資產追蹤器范例。
?核心技術優勢
封裝小，高效率，高頻率
?方案規格
1.8-5.5V輸入，0.4-3.3V輸出。1A
登錄大大通，了解更多方案詳情，免費查看1500+完整應用方案，更有大聯大700+FAE在線答疑解惑！
