在磁致伸縮位移傳感器中，電流輸出方式通常有 兩線制、三線制 和 四線制 的配置。這些配置分別在電氣接線和信號傳輸方式上有所不同。根據應用需求和安裝環境的不同，選擇合適的配置可以提升系統的性能和穩定性。下面將詳細介紹每種電流輸出配置的特點和適用場景。

1. 兩線制（2-wire）

工作原理

在 兩線制系統中，傳感器的電源線和信號輸出線合二為一，通過同一對線路供電并輸出信號。這意味著傳感器只需要兩個接線端子，一個用于電源輸入，同時也作為信號輸出端。

這種配置簡單，接線便捷，通常用于短距離和較為簡單的應用。

兩線制磁致伸縮位移傳感器接線

特點

電源和信號共享同一線，降低了布線復雜度，適合簡單應用和節省接線空間。

適用于遠程傳輸和成本敏感的應用：由于結構簡單、成本低，因此非常適合成本敏感或布線要求簡便的場合。

需要較高的供電電壓：由于電源和信號共享同一線路，傳輸信號時可能會出現較大的電壓損失，通常需要較高的電源電壓（例如12-24VDC）。

無信號接地：由于信號線和電源線共用，信號可能更容易受到干擾，尤其在長距離或電氣噪聲較大的環境中。

適用場景

適用于需要簡單布線的場合，如短距離傳輸、精度要求不高的應用、或是在設備安裝空間有限的場合。

2. 三線制（3-wire）

工作原理

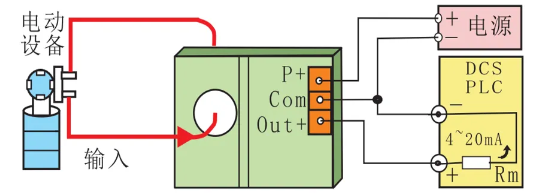

在 三線制配置中，傳感器使用三根線來進行電源和信號傳輸：一根電源線（+VDC），一根接地線（GND），以及 一根輸出信號線（通常是電流輸出信號）。

電源線為傳感器提供電源，接地線確保信號和電源的共同參考，而輸出信號線則傳輸來自傳感器的位移數據。

三線制磁致伸縮位移傳感器接線

特點

較低的電壓損失：相比于兩線制，三線制提供了一個獨立的接地線，能減少電壓損失，保證信號的質量。

適合中等距離和高精度應用：三線制相比兩線制提供了更穩定的信號傳輸，適用于需要較高精度和穩定性的應用場合。

信號干擾較小：由于有獨立的接地線，能夠減少由電源噪聲引起的信號干擾，適合一些對信號質量有要求的環境。

適用場景

用于中等距離傳輸?shù)膽?，尤其是需要精確信號和穩定輸出的環境，比如在工業自動化控制系統中，傳感器與控制系統之間的距離不遠但需要較高的信號質量時。

3. 四線制（4-wire）

工作原理

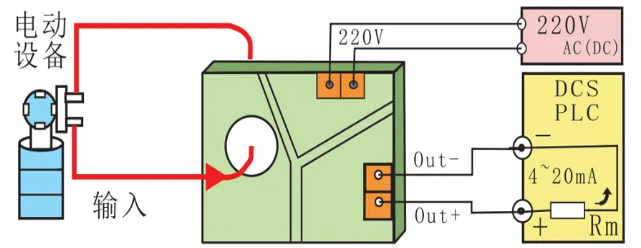

四線制配置是最復雜的方式，其中使用四根獨立的線：一根電源線（+VDC），一根接地線（GND），一根用于信號輸出的線，以及 一根用于電流回路的地線（通常是信號返回線）。

這種方式將信號的輸出和回路通過獨立的兩根線進行傳輸，從而能有效隔離信號和電源部分，減少干擾，保證信號的高精度。

四線制磁致伸縮位移傳感器接線

特點

最小的信號損失和干擾：由于信號和電源是完全分開的，電流回路和電源回路都獨立傳輸，最大程度減少了噪聲的干擾。

長距離傳輸時效果最佳：四線制適合長距離傳輸和高精度測量，確保信號質量不會因傳輸距離過長而衰減。

最適合復雜和高精度的應用：這種配置可以提供最穩定的信號，適用于要求高精度、復雜控制的場合。

適用場景

適用于長距離傳輸、需要高度精確的工業自動化控制系統，尤其是在高電氣噪聲環境中，如電力設備、重型機械、機器人等領域。

比較總結

總結

兩線制：適合低成本和簡單應用，但傳輸距離和抗干擾能力有限。

三線制：適合中等精度和中等距離應用，具有較好的信號穩定性和抗干擾能力。

四線制：適合高精度和長距離應用，提供最優的信號質量和最小的干擾，適用于復雜和高要求的工業自動化控制系統。

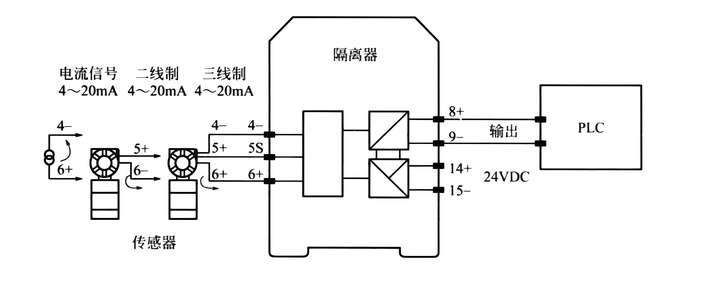

電流磁致伸縮位移傳感器與PLC接線

根據應用需求，選擇合適的電流輸出方式可以確保磁致伸縮位移傳感器在不同的環境和條件下提供穩定、準確的測量信號。
