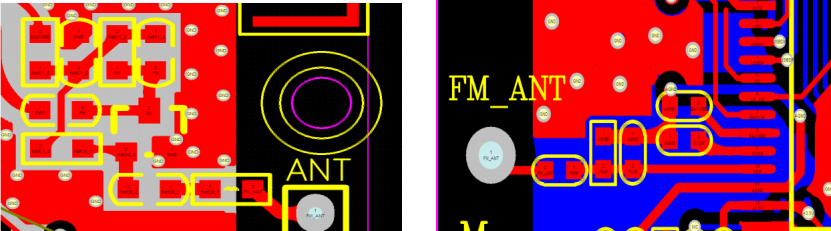

FM 接收較靈敏且容易收到干擾，IC 擺放要考慮藍牙天線和 FM 天線的位置。盡量做到 FM 天線焊接點靠板邊放置，F(xiàn)M 天線在板上走線最短，注意焊接的外置天線不要在PCBA 上過多盤繞。

2、 天線匹配網絡靠近芯片引腳放置，在沒有 FMVSS 管腳的情況下，一般天線電路使用 AGND為參考地，而含有 FMVSS 管腳芯片，請使用 FMVSS 為參考地（一般不分地，即將 FMVSS與 GND 數字地短接）。

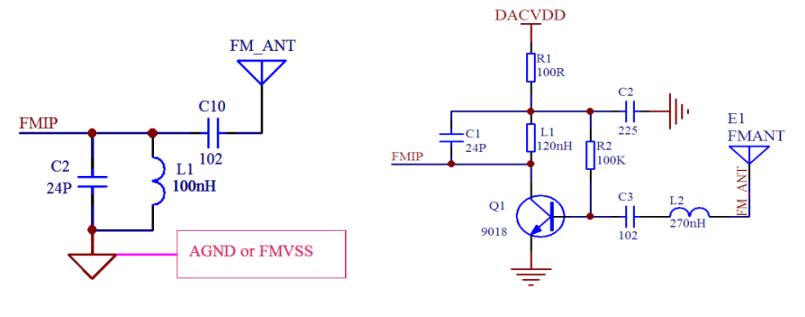

3、若受模具（如全金屬+內置天線）影響，F(xiàn)M 性能差，或者對 FM 要求比較高的客戶，請預留 FM 放大電路，放大電路默認接 GND 數字地。對于帶 FMVSS 管腳的芯片，可直接將 FMVSS接 GND 數字地。FM 放大電路參考如下。根據不同樣機，一般調整該網絡 LC 電路（L1 和 C1）和串聯輸入電感 L2。

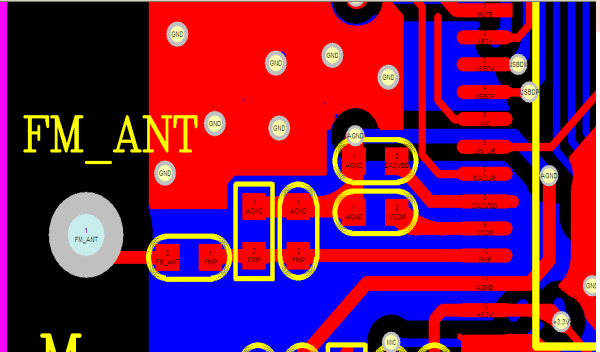

4、FM 天線走線必須遠離其它信號線，天線走線靠板邊，F(xiàn)M 天線匹配網絡周圍要大面積鋪 GND， 保證 FM 參考地平面的完整性，電池地焊接點盡量放置在 FM 附近，以保證 GND 的回路最短， 減少干擾。天線與 GND 鋪銅安全間距要加大處理，建議 0.6mm 或以上。

5、FM 天線復用電路抗干擾處理。一些設計電路，會將音頻座、micro USB 充電座等復用天線 來提升 FM 性能，但是在電路設計時，要注意天線走線不要太“繞”、“長”，或者有太多分叉。 注意在 FM 天線加長的情況下，降低其它加長了的信號線對 FM 的干擾。如下圖所示，請將 R18、 R20、R19、L6、L1、L2 靠相應座子放置。

6、FM 一般調試步驟：
a、不同天氣、不同時間段、不同位置，實際收臺效果會有差別，在調試 FM 時要有對比樣機 做參考，且使用整機測試 b、在確認機子沒有頻偏的情況下，軟件降低 FM 收臺閥值，在實環境中測試能不能收到足夠 的清晰臺，如果發現在某一頻段收臺差，如低頻效果差，可將天線匹配網絡做修改，一般調整 LC 參數。
c、如果整體效果差，請查看 PCB FM 鋪地是否完整、電池地是否離 FM 鋪地太遠、FM 天線 是否受其它信號線干擾（特別是推屏信號線、DC-DC 開關電源）。FM 天線地線短接點和鋪地完 整性對 FM 性能非常重要。
d、對于 FM 天線走線“繞”且多復用的樣機（如音頻座和 USB 座都復用天線），如果 FM 性 能差，調試時一定要分開處理，即切斷一路來調試收臺效果。
