當我們利用單片機ADC采樣功能,采集電流電壓信號時,單片機的IO口輸入電壓范圍是0~3.3V,所以為了保證安全,需要把測量電壓保持在這個范圍之內。
設計目標:
采集電流范圍:0~1A
采集電壓范圍:0~15V
計算運放電路的放大倍數之前,需要先明確幾個模電的概念-------虛短、虛斷。
虛短:運放的兩個輸入端視為同等電位。
虛斷:因?yàn)榱魅脒\(yùn)放輸入端的電流往往不足1uA,所以輸入端可以視為等效開路。
一、電流采樣電路(低端采集):
優點:1、可以檢測負載是否短路 2、無地電平干擾
缺點:1、共模電壓高,使用非專用分立器件設計復雜、成本高、面積大。
低端檢測:采樣電阻靠近電源負端
優點:1、共模電壓低,可以使用低成本的普通運算放大器。
缺點:1、檢測電流引入地平干擾,電流越大地電位干擾越明顯,有時甚至?xí)绊懾?fù)載。

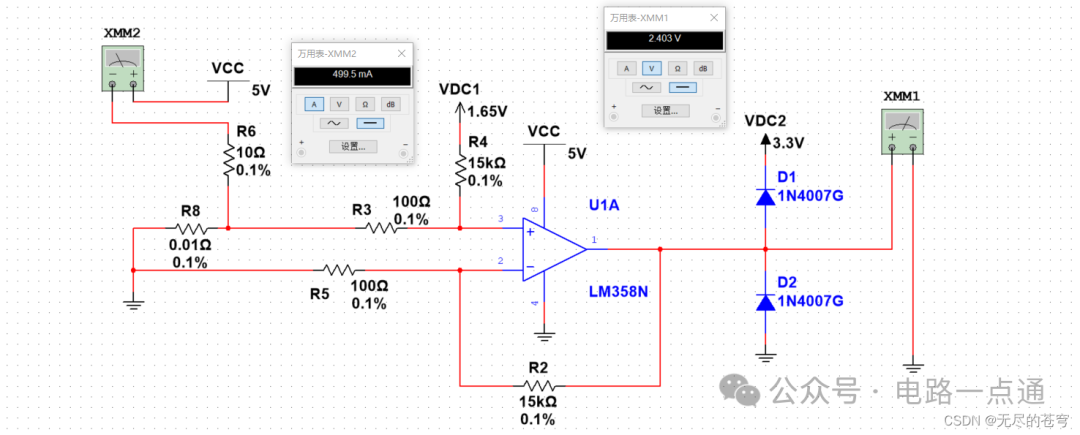

電路分析:
利用差分放大電路,預設采集1A電流,通過0.01Ω采樣電阻,將電流信號轉化為對應的電壓信號,設計放大150倍,滿偏電流對應1.5V電壓,正向輸入端添加1.65V直流電壓偏置,使得輸出滿偏電壓為3.15V
電路計算:
假設集成運放為理想運放,由虛短,虛斷可知
Vout = Vin / ( R6 + R8 ) * R8 * ( R2 / R5 ) + 1.65V
ADC計算:
V ={ [ ( Vout / 4096) * 3.3 ] - 1.65V } / R8 * ( R6 + R8 )

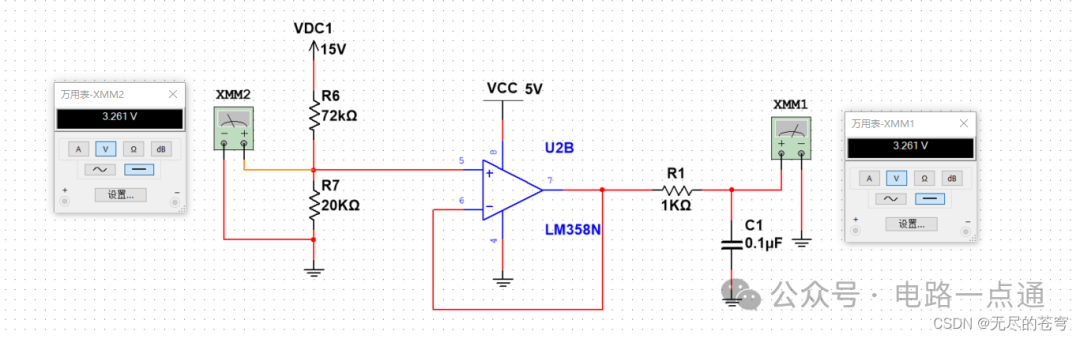

二、電壓采集電路:
電路設計:
電路分析:
利用電壓跟隨器,通過R6,R7分壓電阻,將0~15V電壓映射到0~3.3V,通過單片機ADC采集,計算出實際電壓值。
電路計算:
Vout = Vin / (R6 + R7) * R7
ADC計算:
V = [(Vout / 4096) * 3.3] / R7 * (R6 + R7)
三、運放參數分析:
1、輸入失調電壓:輸入失調電壓的測試方法是將運放的兩個輸入端接地,測輸出電壓,理想運放此時輸出應該是0V,但由于制造工藝問題會造成兩個輸入端不對稱。將此時的輸出電壓除以運放的增益倍數就是失調電壓
2、輸入失調電壓的溫漂:在一定溫度范圍內,輸入失調電壓的變化與溫度變化的比值。作為失調電壓的補充,便于計算放大電路由于溫度變化造成的輸入失調電壓漂移大小。
3、輸入偏置電流:當運放輸入的直流電壓為0時,運放兩個輸入端流進或流出的平均值。這個參數越大對原信號的影響越大。
4、輸入失調電流:兩個輸入端偏置電流的插值,反應運放內部的對稱性,對稱性越好輸入失調電流越小。
5、共模電壓輸入范圍:運放兩端與地能加的共模電壓的范圍,軌到軌輸出指輸入共模電壓范圍十分接近電源軌。
6、輸入動態范圍:即輸出電壓范圍,所謂軌到軌輸出,指輸出的Voh,Vol十分接近正負供電電源(電源軌)
7、輸出電流特性/短路電流限制:即運放的帶載能力,一般會給出輸出電流特性電流大小(灌電流或源電流),也有給出短路時的極限電流。
8、壓擺率:即轉換速率,運放在閉環條件下,將一個大信號(階躍信號)加到運放輸入端,從運放輸出端測得的輸出電壓上升速率。由于在轉換期間,運放輸入極處于開關狀態,所以運放的反饋回路不起作用,也就是轉換速率與閉環增益無關。壓擺率越大,對應的帶寬也越高。
9、增益帶寬積 GBP:定義為運放的閉環增益為1的條件下,將一個恒幅正弦小信號輸入到運放的輸入端,從運放的輸出端測得閉環電壓增益下降3db(相當于輸入信號減小到0.707倍)所對應的信號頻率。即LMC6482放大1倍電壓時輸入信號超過1.5MHz,電壓增益就會急速下降,實際應用中輸入信號的頻率要小于增益帶寬積,并且單極放大的增益不能太大,否則輸入頻率也要大打折扣。
10、運放參數分析:運放工作于線性區時,差模增益與共模增益的比值。在運放輸入兩端加相同信號時,輸入輸出間的增益稱為共模電壓增益AVC,則CMRR = AV/AVC值越大抑制共模干擾的能力越強,越大越好。

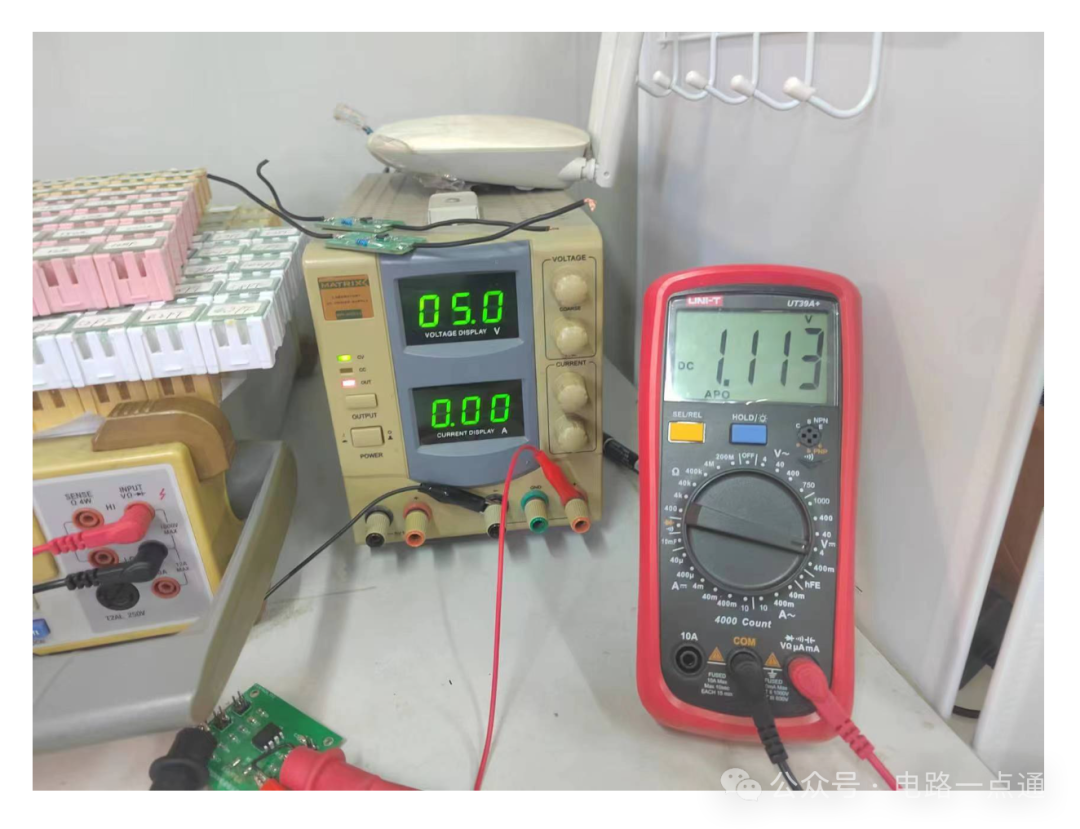

四、實際電路測試:
1、電壓采集:
(1)LM358運放:

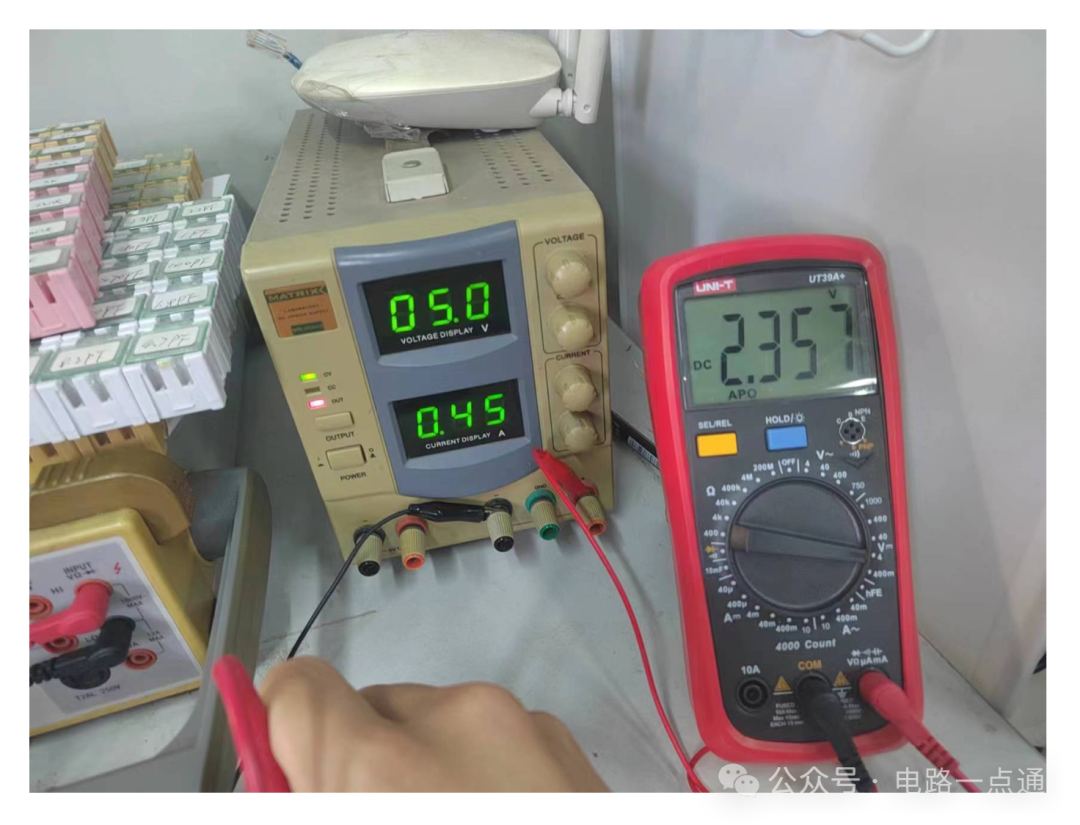

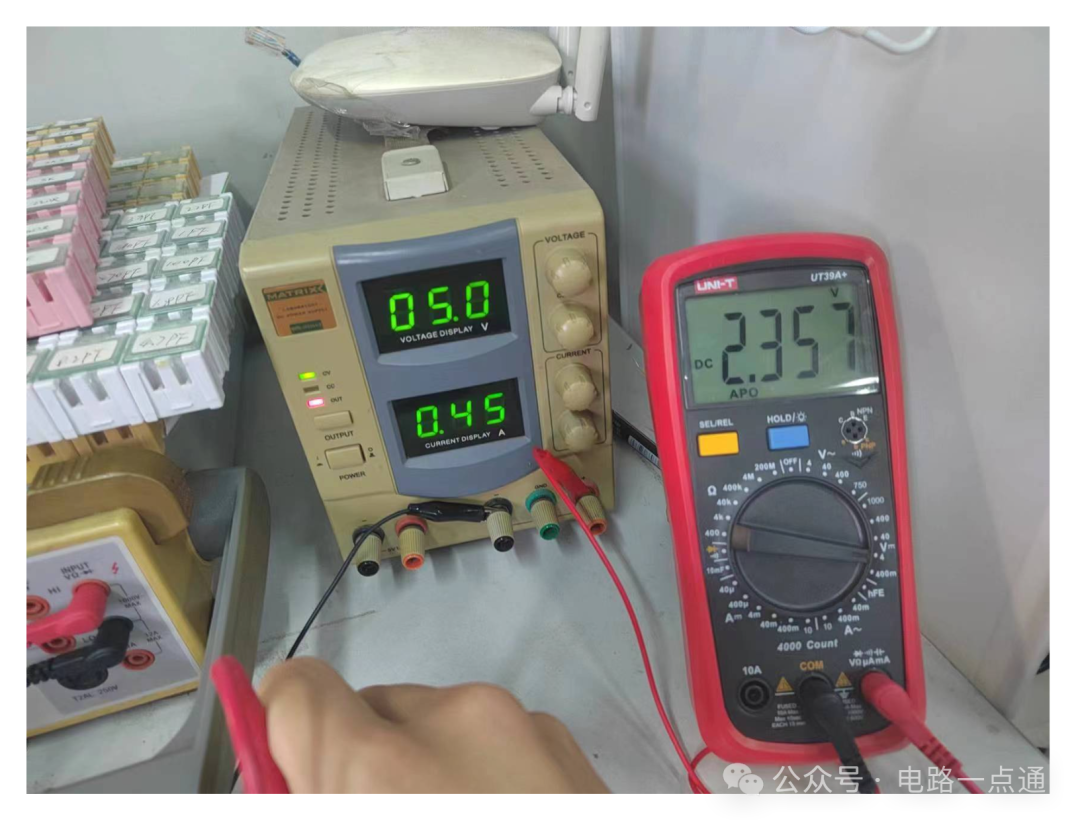

2、電流采集:

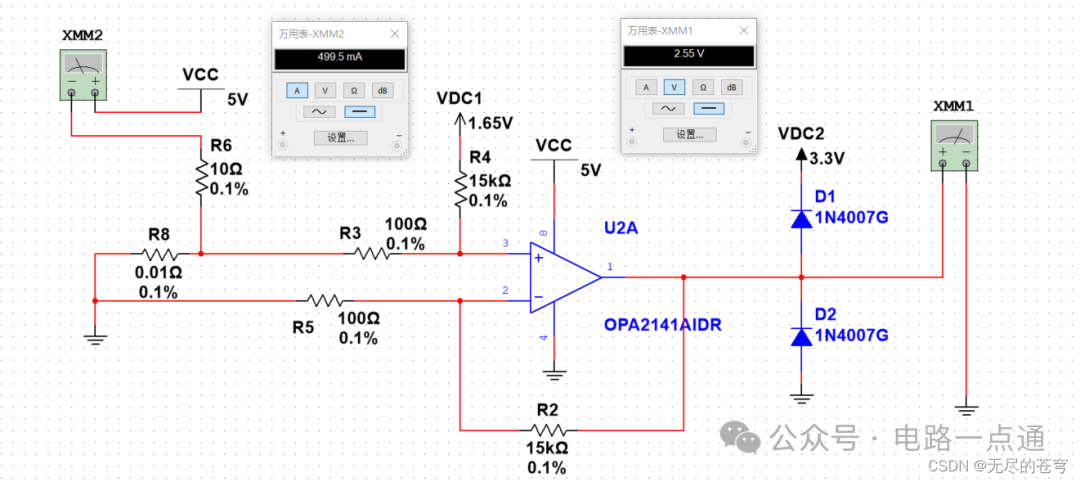

(1)OPA2188運放:

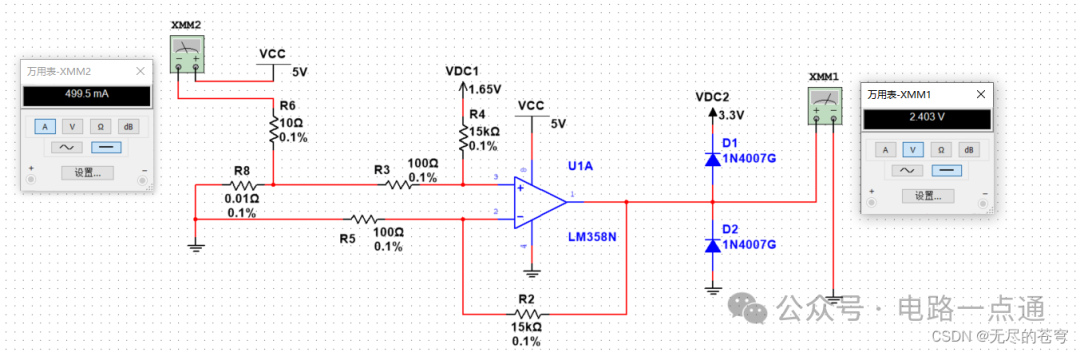

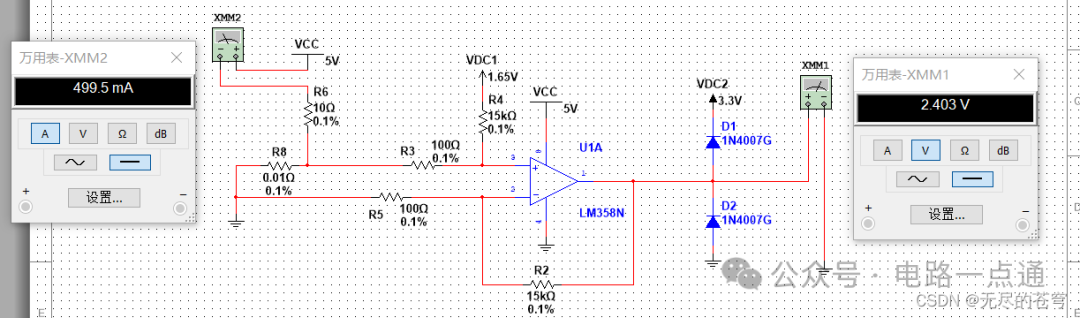

(2)LM358運放:
(3)GS8552運放:
(Multisim中無GS8552系列運放)
以上誤差范圍為 2% ~ 8%之間,在實驗誤差范圍為之內,電路設計合理。
-
