天下武功，唯快不破。所有試圖掌控電磁波并讓其服務于位置偵測的技術，無非都是看中了電磁波的“快“這一特性。確實，目前這顆星球上能夠得到最快的速度，只能是光與電磁波。但是也正如同人類馴服光的過程一樣，真正想掌控電磁波這把快劍，所需要的還有“準“這個殺手锏。那么，藍牙6.0的新技術，”準“在哪兒呢？

電磁波的描述，往往包含著3個要素：振幅，波長（頻率）以及相位。藍牙的新測距技術名稱并不直白，但是所用的備選技術也只能是這幾種要素或者組合。在電磁波測距的歷史上，2個準確度的測量始終在人類的掌控目標上，一是時間，二曰頻率和相位。在此之前，不是沒有人嘗試過用振幅測試過距離，可空間的復雜性很快給了這個想法悶頭一擊，只能再次看向時間這個神奇無比的魔法師。

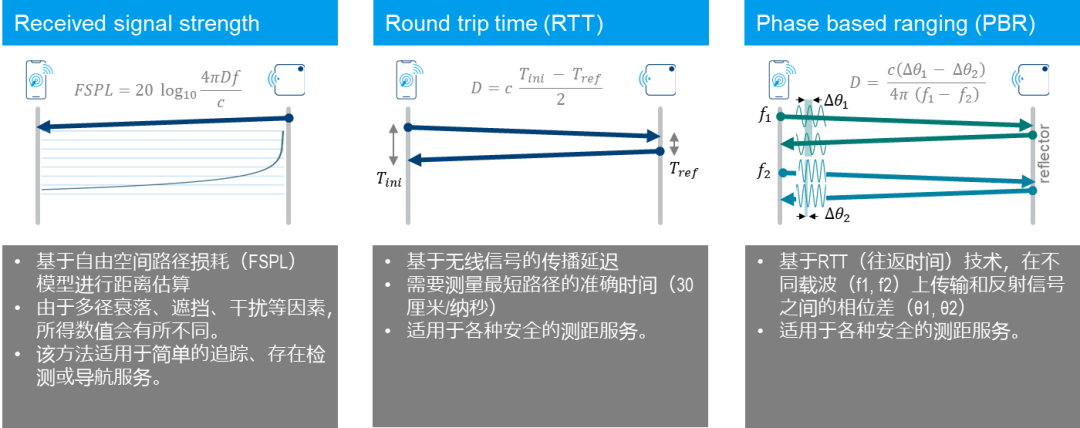

根據藍牙6.0 SIG技術網站的描述，藍牙的位置服務包含三個方案：RSS, RTT和PBR. 它們適用于不同的場景，也可能會結合使用以便于提供更安全精準的位置服務。

對于RSS, 我們可以根據自由空間衰落的公式得到特定頻率的電磁波隨距離衰減的強度，來推算發射者與接收者之間的大致距離。盡管由于空間的復雜導致結果不是那么準確，但是這種方式也可以用于標簽的檢測和簡單的導航。

對于RTT方式，我們已經知道電磁波在空氣中的傳播速度。那么根據發射者的發射時間，去除接收者的處理時間，除以2，就可以得到我們想要的單程飛行時間（TOF），再乘以光速，就得到了兩者之間的距離。根據之前的描述，這個方法對時間的測量要極其精準，并且保證雙方的時間是一致的，才能克服光速在時間上積累巨大的距離誤差，幸運的是，目前已經有很多方法能夠盡可能的消除時間的差距。

那么對于PBR，又是基于什么樣的原理呢？

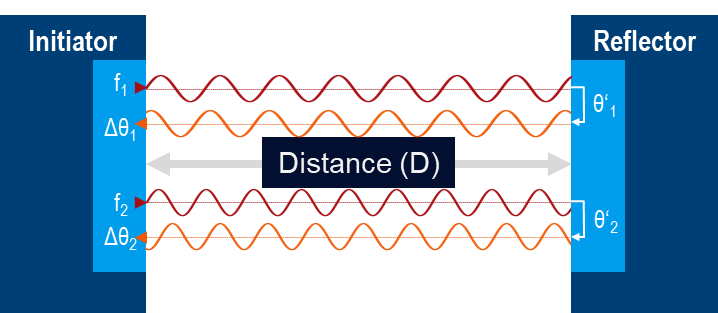

藍牙6.0的PBR測距，有2個角色，分別是Initiator(啟動器)和Reflector（反射器）。

啟動器是希望計算自己到反射器的距離是多少，所以會主動發起信號，我們?yōu)榉奖阌?jì)算和分析，假定測相基頻信號表示為

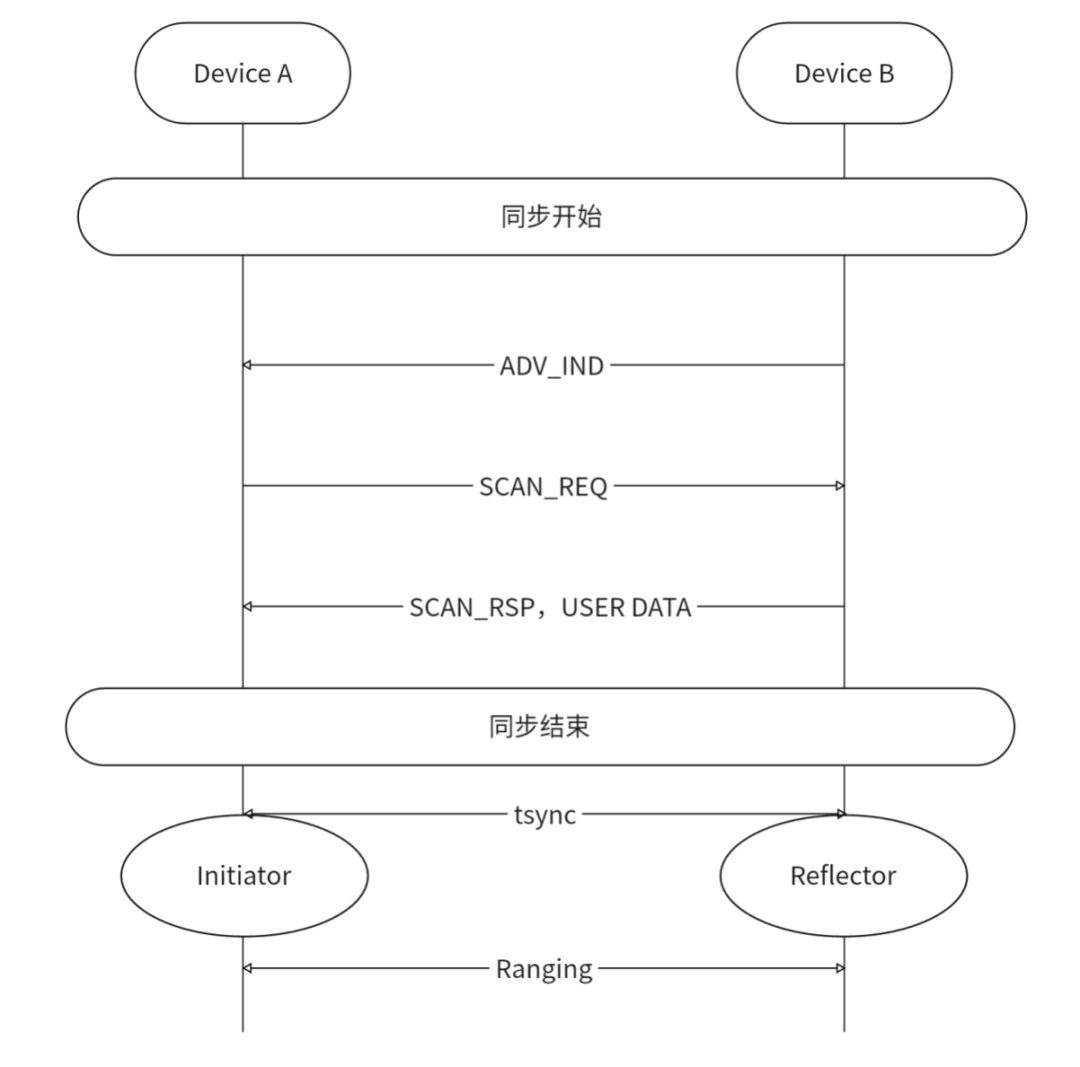

在Channel Sounding的流程開始前，會有同步過程，啟動器和反射器之間要完成簡單的時間同步，這個過程類似于BLE的Central-Master（中心設備）和Peripheral-Slave（外設）之間建立連接。這是一個簡化可能的同步過程：

假設在tsync時刻，啟動器與反射器已精準完成頻率的同步fk（k= 0,1,2,3,…N-1，為第N次跳頻）, 并在此后的跳頻頻點上鎖相環始終處于鎖定狀態，啟動器發射的測相信號為，那么反射器收到的信號為

反射器的本振信號為，進行下變頻采集后的基頻信號為

其中，為啟動器和反射器的相位差。由于雙方約定了已知的參考信號，所以最終可以得到反射器在基帶中不同時刻采樣獲得的相位記為

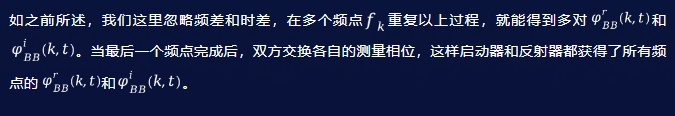

同樣，經過反射器發送，啟動器接收后在基帶中不同時刻采樣獲得的相位記為

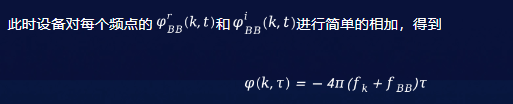

如果fk以fo為起始頻率，△f為頻率步長進行跳頻測相，即?, 其中N為可用頻點數。我們可以得到任意兩個信道間隔的相位差滿足

反過來?，我們就能根據兩個信道之間頻點差和相位差得到雙方之間的距離。需要注意，按照此公式，對于2MHz的頻率間隔，不產生相位模糊的最大距離約為75m，所以為了讓相位模糊的最大距離增加，CS引入了1MHz的信道間隔，就有從CH0到CH78共79個信道，除去3個主廣播信道和4個保護信道不可用，CS可用72個1MHz信號用于跳頻通信。

在這整個過程中，有啟動器和反射器之間的頻率交互，時間交互，相位交互，這是外功。至于如何將頻率做到精準，相位做到精準，算法也做到精準，這只能是精修內功了。俗話說，工欲善其事，必先利其器。對于藍牙6.0這樣的利器，去使用的話，如何確保它是真的如傳說中的快和準呢？

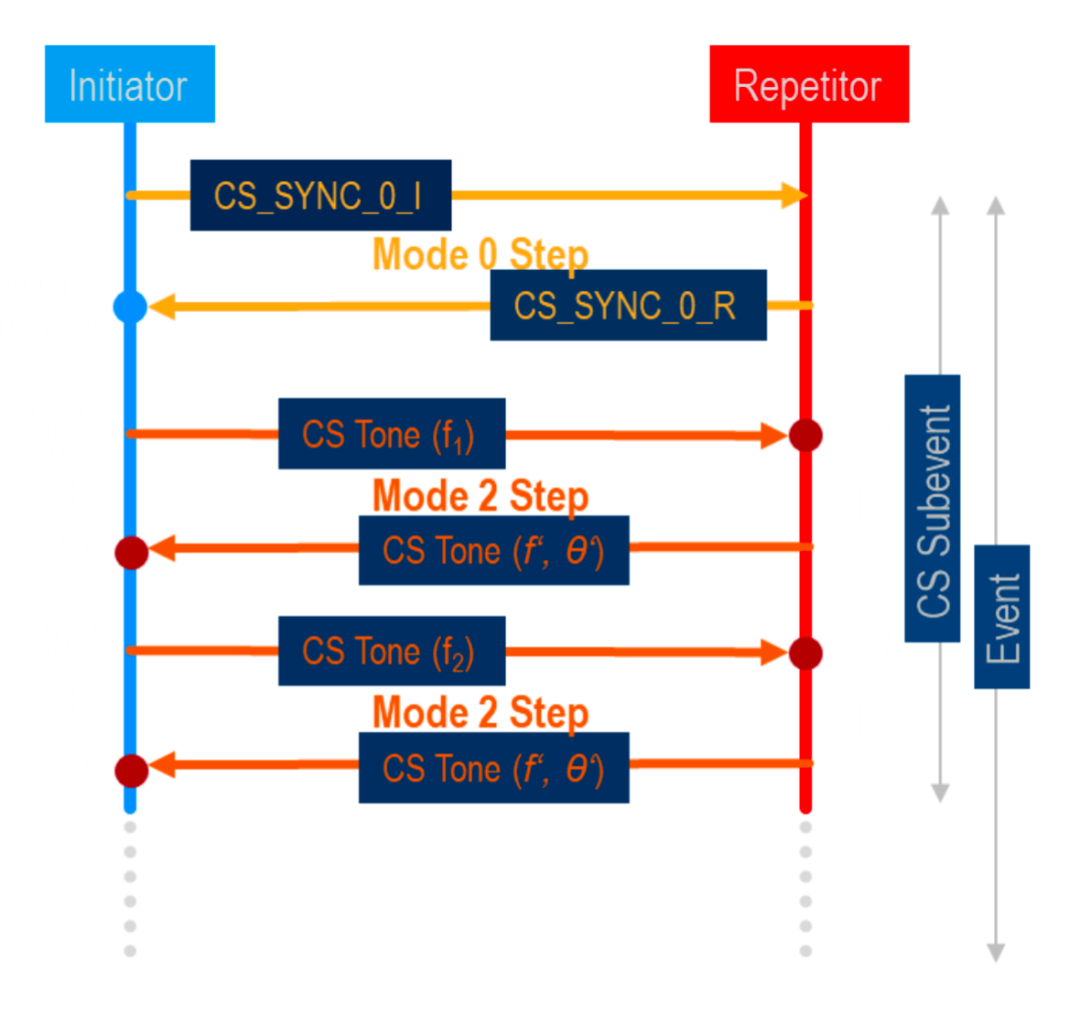

根據之前的描述，我們知曉藍牙Channel Sounding對頻率和相位的要求極其嚴格，所以對啟動器和反射器的測試也基本基于此結論展開。需要了解的是，在Channel Sounding的步驟中，SIG定義了4種模式，來決定步驟的目標以及在步驟種開展的活動類型，分別為模式-0、模式-1、模式-2 和模式-3，描述如下：

模式-0測量頻率補償(校準)：CS SYNC 用于信道探測的數據包，其中包含一個用于同步、安全保護和往返時間估計的接入地址。

◆模式-0測量頻率補償(校準)：CS SYNC 用于信道探測的數據包，其中包含一個用于同步、安全保護和往返時間估計的接入地址。

◆模式-1測量RTT

◆模式-2測量相位旋轉（偏差）：CS Tone 使用ASK調制技術時，符號是通過在固定頻率下傳輸固定幅度的載波，并在特定時間持續期內發送來傳遞的。

◆模式-3同時測量RTT和相位偏差

需要注意的是對模式-3 的支持不是強制性的。應用程序希望將 PBR 和 RTT 結合起來，但通過能力交換程序發現啟動程序和反射程序都不支持模式-3，則可以使用結合模式-2 和模式-1 步驟的模式序列。

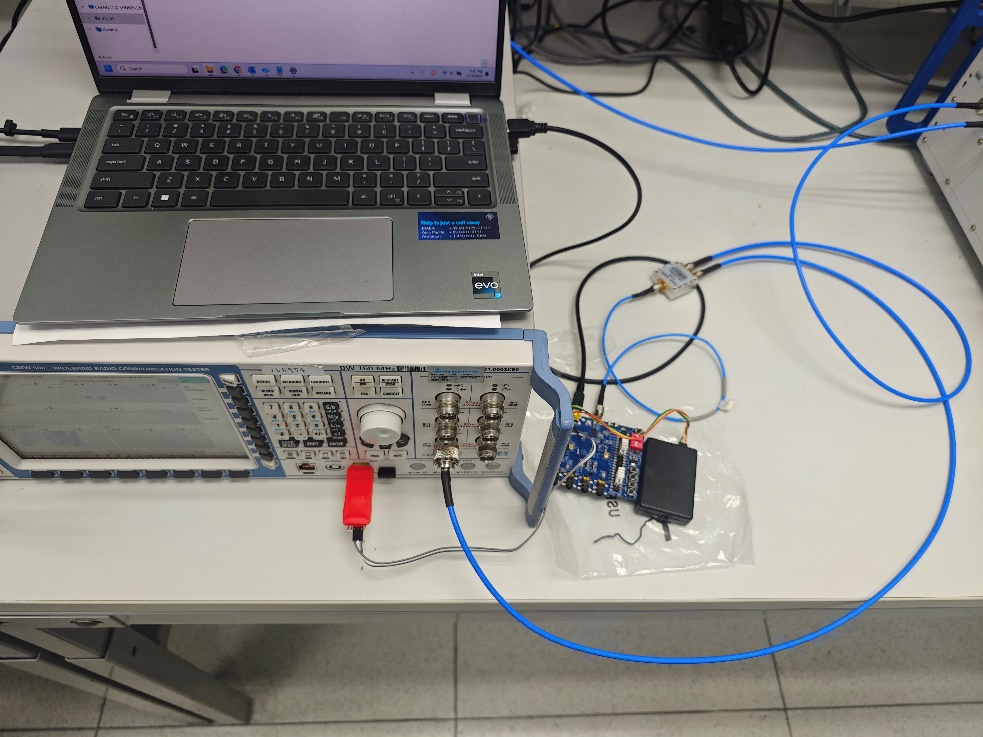

考慮到最有可能成為SIG RF-PHY認證組成部分的關鍵系統參數包含Phase Stability (transmit)，Phase Measurement Accuracy (receive)，以及Frequency Offset/stability (transmit). 還有模式-0的校準步驟。羅德與施瓦茨在CMW500/270平臺上基于藍牙技術的核心要求和測試規范，支持了新的RF-PHY（射頻物理層）測試用例以確?？煽啃院蜏?zhǔn)確性。

同時，基于CMW500/270平臺的自動化工具，R&SCMWrun序列器軟件工具中包含了一個現成的測試用例計劃，該計劃全面覆蓋了所有CS預符合性RF-PHY（射頻物理層）測試用例。測試用例可以單獨運行，也可以與完整的預符合性測試一起運行，并生成測試報告。R&SCMWrun序列器軟件工具還會在每次測試運行后生成日志文件，使得回歸測試和預符合性測試變得比以往更加容易。

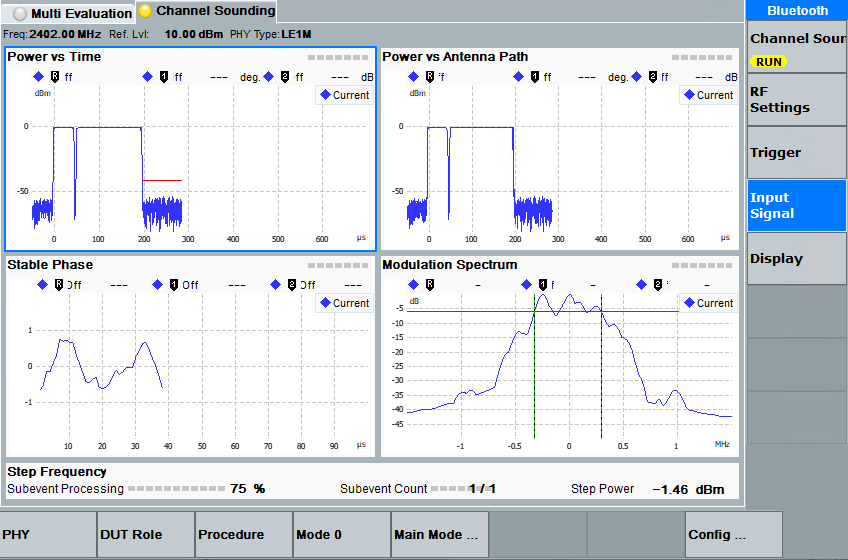

以下是部分測試結果：

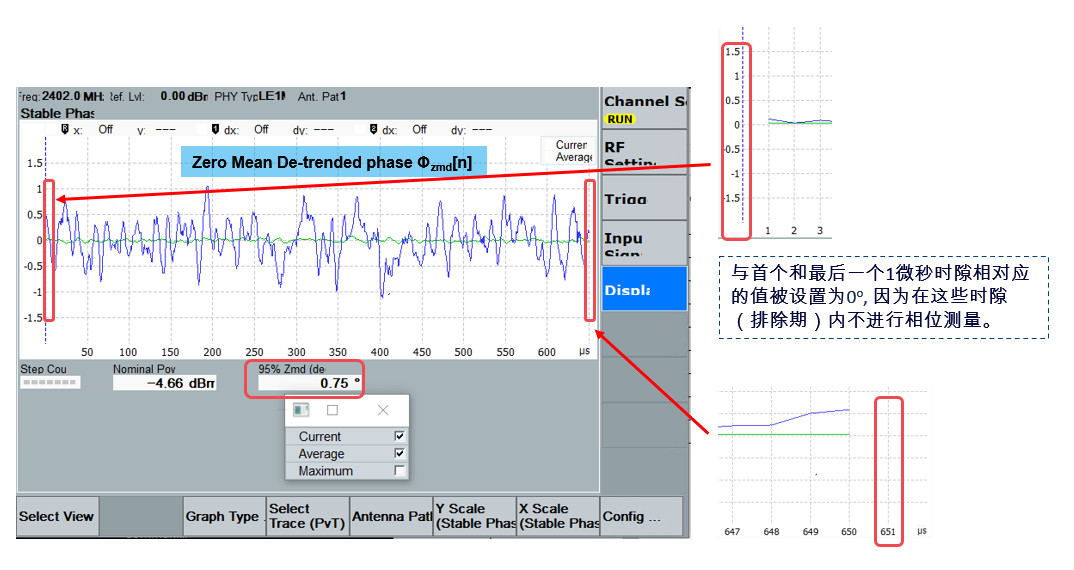

穩定相位的測量基于模式-2和模式-3的過程中。

R&S根據最新的SIG RF-PHY規范推出了CS的解決方案，在CS的發布過程中，也提到了對于信號安全性和健壯性的需求，比如CS伴隨信號以及新調制LE 2M 2BT PHY。這種主要解決RTT過程中的安全問題的脈沖類型，其原理是，有許多已知的物理層攻擊涉及中間人（MITM）攻擊者預測從合法發射設備接收到的部分符號的值，并轉發這些符號的完整、生成版本，同時操縱時間，使合法接收者誤算往返時間，從而誤算距離。攻擊者的信號通常會被放大，這樣目標設備就會將被操縱的信號視為主要信號，而不是較弱的原始信號，因?yàn)樵夹盘?hào)很可能看起來像反射信號。持續時間較長的符號比持續時間較短的符號更容易受到這種攻擊。

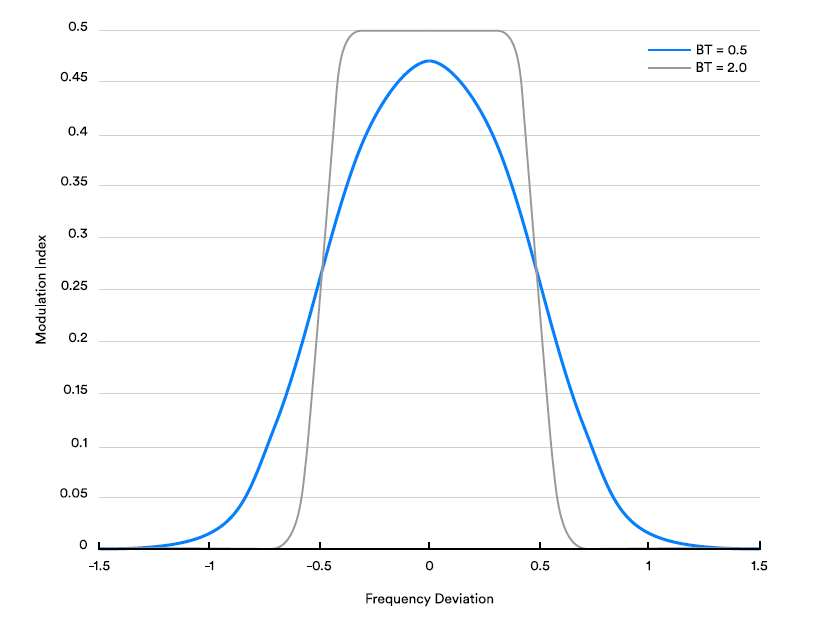

LE 2M 2BT PHY 的帶寬比特周期乘積值為 2.0（普通為0.5），其符號脈沖的持續時間比其他 PHY 的相關脈沖短，從而降低了此類攻擊的風險。

可以預見的是，后續的Channel Sounding版本會對這些特性進一步優化，以提升測距相關的體驗。R & S在藍牙技術的發展過程中，始終伴隨并推動著技術標準的優化和落地。在未來的藍牙測試方案中，我們會推出更方便行業發展的新的測試內容和測試方式，以供選擇。

后 記

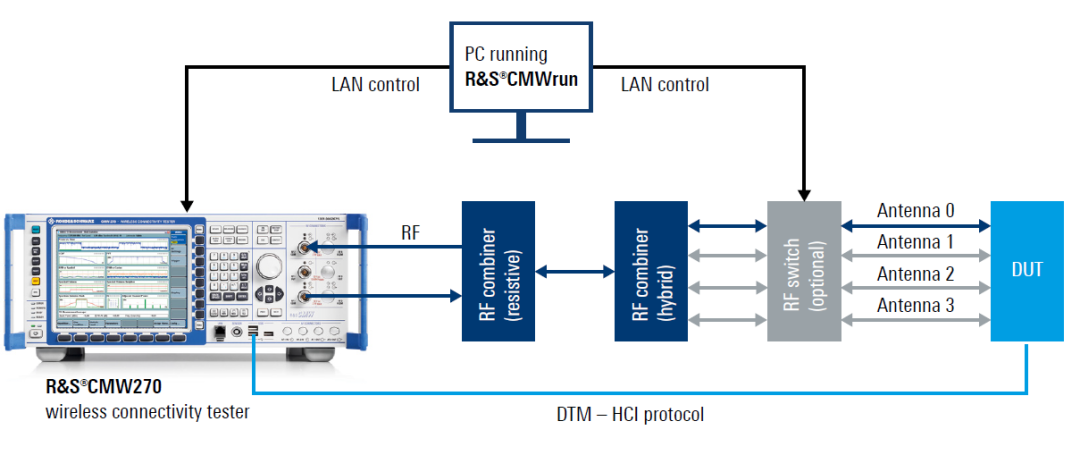

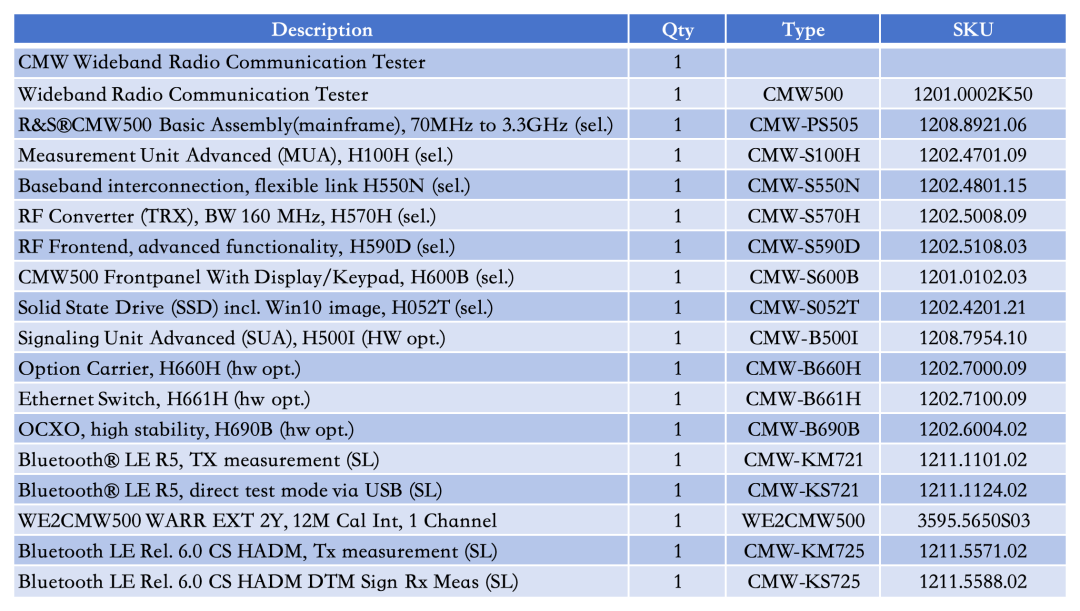

羅德與施瓦茨（Rohde & Schwarz）提供的藍牙低功耗（Low Energy）信道探測測試與測量解決方案采用R&SCMW平臺，全面覆蓋產品設計過程中的所有驗證需求，包括功能測試、射頻（RF）參數測量以及生產要求。配合R&SCMWrun，現成的測試計劃可確保回歸測試和預符合性測試的效率。完整方案配置如下：
