易靈思下載器

目錄

一、硬件說明
3

二、特性
3

三、管腳說明
4

四、驅動安裝
4

方法一：
4

方法二：
7

一、硬件說明

USB接口 ：TypeC

USB線長度 ：1m

杜邦線長 ：15cm

說明：該下載器把SPI與JTAG管腳進行了分開處理。鑒于JTAG使用較多，SPI使用較少，所以把JTAG放在插座上側。

二、特性

（1）支持JTAG，對應VCC

（2）支持SPI，對應VCC1

（3）支持UART,對應VCC1，RXD和TXD右側的箭頭表示信號的方向。

（4）同時用于JTAG和soft JTAG.

（5）電壓范圍支持1.5V~5V. 注意必須要接對應的VCC.

（6）下載器上有二維碼，指向該說明。

三、管腳說明

（1）一般來說JTGA下載只要連接VCC,TCK,TDI,TMS,TDO和GND 共6個腳即可。

如果是T20F225或者T4,T8等器件要連接CRST_N。

（2）如果下載flash，一般連接VCC,CCK，CDI0,CDI1，SS_N和GND即可。HOLD引腳可以用于連接FPGA復位引腳，防止FPGA對flash操作而影響SPI下載。

（3）VCC1,TCK1,TDI1,TMS1,TDO1和GND可以用于soft JTAG調試。

（3）VCC與VCC1是分開的，由于VCC（或者VCC1）驅動內部電平轉換芯片，所以必須連接。

四、驅動安裝

方法一：

（1）

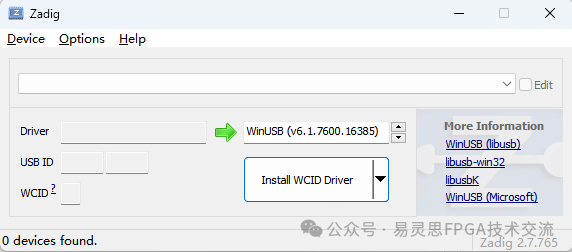

打開zadig（zadig下載鏈接https://zadig.akeo.ie）

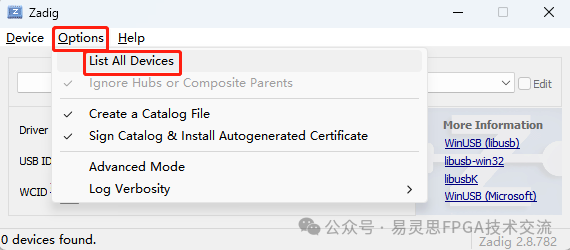

（2）選擇Options ->List All Devices

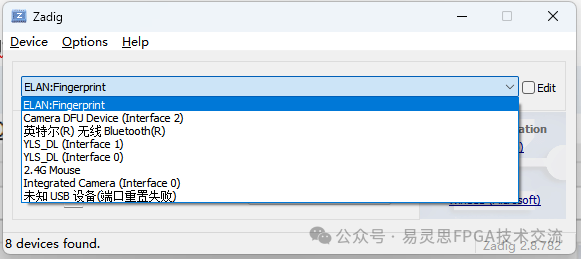

（3）然后在下拉框中可以找到Y(jié)LS_DL(interface 0)和YLS_DL(interface 1)。這就下載器名稱，分別對應SPI和JTAG.

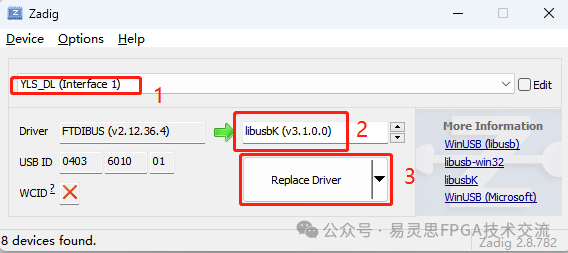

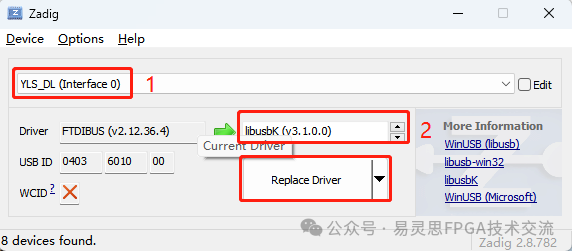

（4）選擇YLS_DL(interface 0)，然后Drive替換項選擇libusbK(版本可能有差異，不用管)。最后選擇Replace Driver

（5）然后按照步驟4，重新安裝YLS_DL(Interface 1)的驅動。

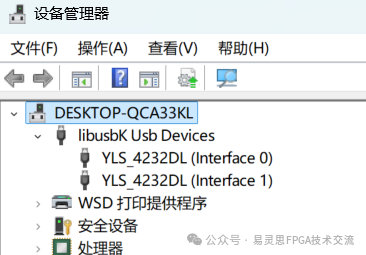

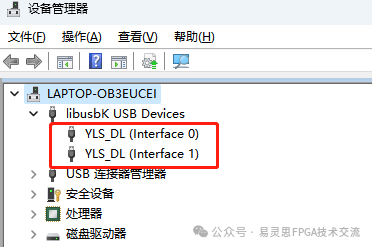

（6）安裝完成之后在設備管理器中可以看到。

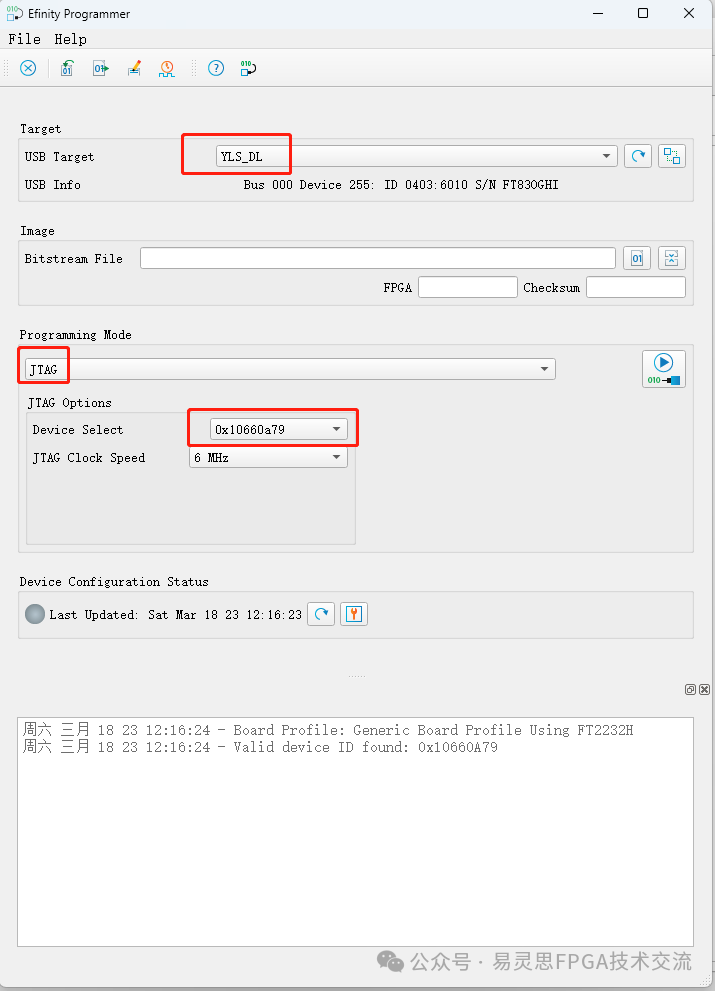

（7）這里如果連接了上下載器，打開programmer可以看到讀取的下載器信息和JTAG ID如下。器件ID根據易靈思不同系列會有所不同。

方法二：

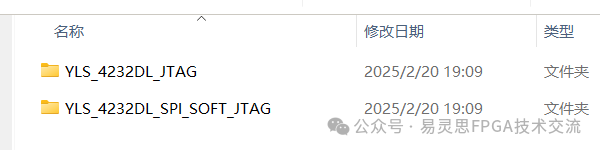

通過制作好的驅動直接點擊安裝。我們?cè)诎惭b包中為客戶提供了兩個個安裝包。

前面已經說到FT4232有四個interface,分別為interface 0,1,2,3，其中interface 0用于AS下載，interface 1用于JTAG。interface 3可以用作串口。打開我們提供的驅動直接運行InstallDriver.exe即可。安裝效果如下：

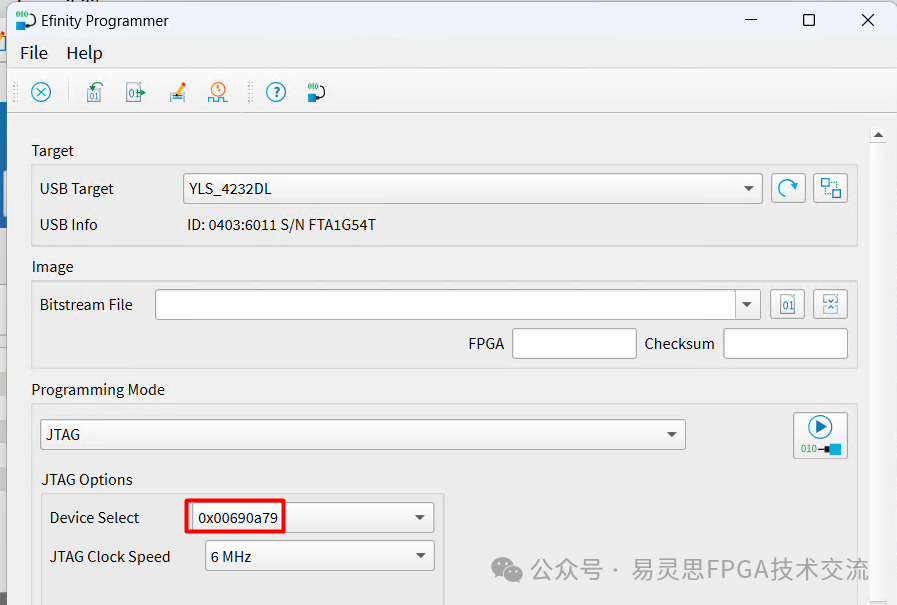

驅動安裝正常之前，打開programmer效果如下：

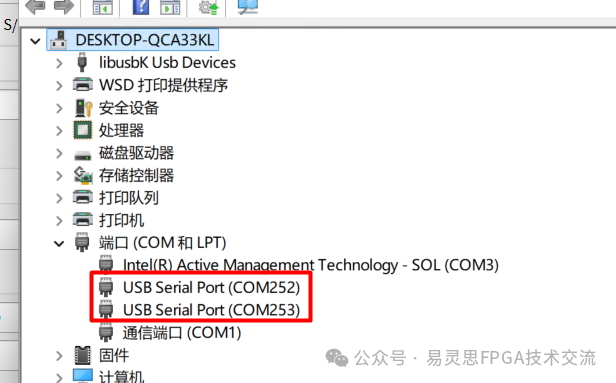

關于串口，電腦上會檢測到兩個COM口，一般使用編號小的COM口，如下面圖中的COM252

特別注意：

當用于串口時，發現UART不能傳輸數據，在確認下UART自發自收是否正常，如果自發自收都有問題可能要重新插拔下電腦端的USB線或者更換USB口再試試。

驅動下載

https://pan.baidu.com/s/1UFcQBBqaww2uNBGCML3xig

提取碼: 1234
