想為吸塵器項目選擇一款高效的電機控制方案？Microchip推出的吸塵器參考設計，為您提供了一站式解決方案！這款設計不僅能輕松驅動三相PMSM或BLDC電機，還兼具卓越性能與成本優勢。

引領吸塵器性能新高度

通過Microchip的解決方案，您可以快速評估并優化電機性能，讓吸塵器動力更強勁、清潔更高效。無論是家用還是商用，這款參考設計都能滿足多樣化需求，助力您的產品脫穎而出。

核心技術優勢

1. 無傳感器磁場定向控制（FOC）算法：實現安靜高效運行，提升用戶體驗。

2. 完整解決方案：簡化開發流程，縮短產品上市時間。

3. 緊湊電路設計：便于整機安裝，優化空間利用率。

4. 集成化設計：減少器件數量，節省電路板空間并降低系統成本。

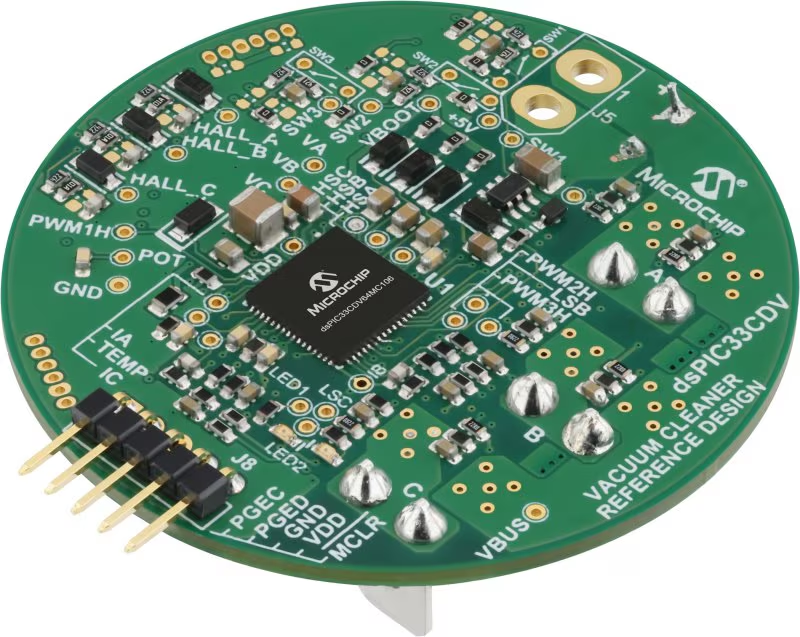

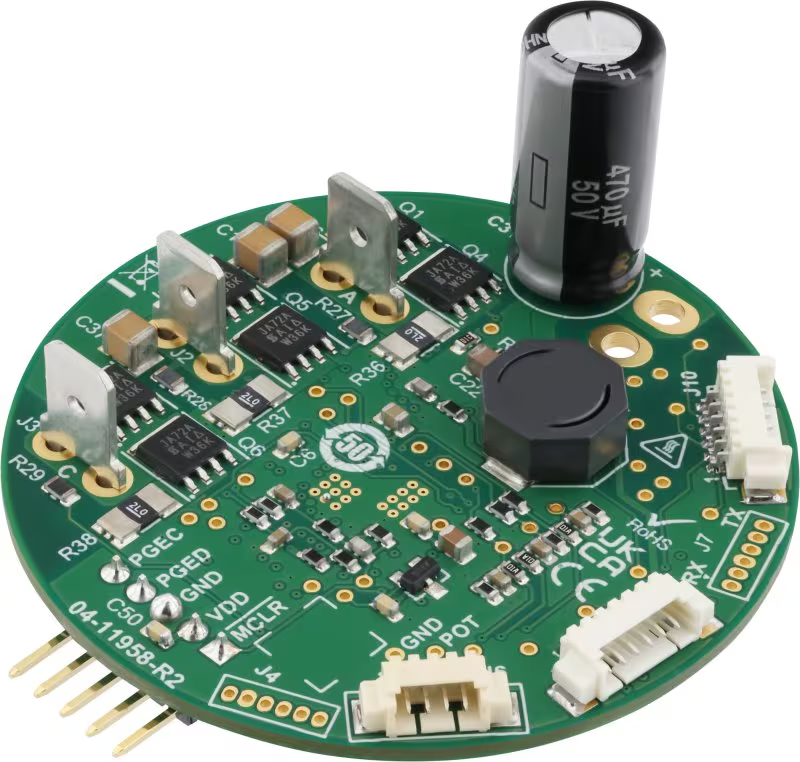

▲展示板照片

方案規格一覽

- 電機控制能力：支持無傳感器反電動勢（BEMF）和磁場定向控制（FOC），兼顧高速度與高能效。

-*緊湊外形：直徑僅55毫米，可直接安裝在BLDC電機頂部。

- 高性能硬件：采用dsPIC33CDV64MC106，集成dsPICDSC電機控制器和三相MOSFET Driver。

- 輸出功率：支持400W連續輸出，電池輸入電壓范圍為12-28V，最大相電流達17A RMS（連續）。

- 高轉速支持：機械轉速可超過100,000 RPM。

- 多重保護功能：包括過流檢測、輸入欠壓和過壓檢測以及溫度檢測，確保系統安全可靠。

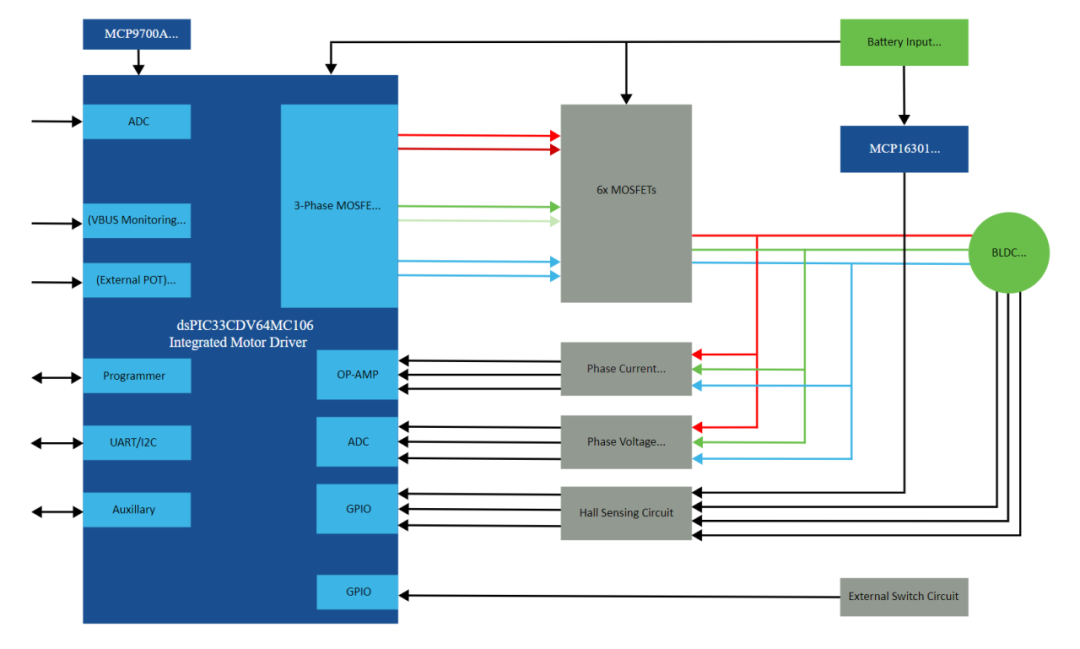

▲方案方塊圖

應用場景

這款參考設計適用于多種吸塵器產品開發場景，無論是家用手持吸塵器還是商用大功率設備，都能提供高效、穩定的電機控制支持。

登錄大大通網站，了解更多方案詳情，下載方案技術文檔，開啟吸塵器創新之旅！
