隨著電子技術的不斷發展，小體積、高性能的電感器越來越廣泛地應用于各種電子設備中。其中，底部電極式一體成型電感憑借其結構緊湊、高可靠性、優異性能等特點，成為高密度、高頻化電子系統的優選元件。尤其在追求小型化、高可靠性和低EMI的場景中，其綜合性能優于傳統繞線電感。本文針對底部電極式一體成型電感的優勢及產品選型進行闡述，希望給電源設計工程師提供一些選型參考。

一、底部電極式一體成型電感優勢

一體成型電感有兩種類型，一種采用L-type電極，一種采用Bottom電極。Bottom電極式一體成型電感采用新的一體成型工藝，其特點是通過一體成型工藝將線圈和磁芯封裝為一個整體，并在底部設置電極，從而實現更高的集成度與性能優化。

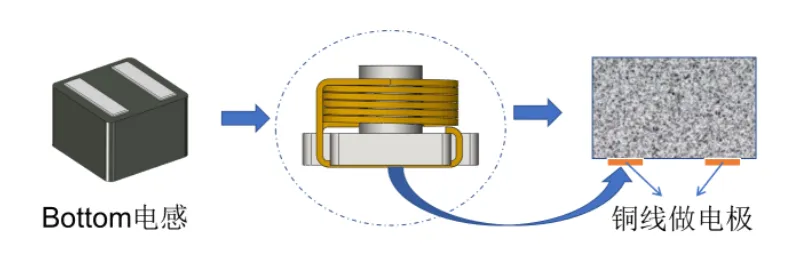

圖1.底部電極式一體成型電感結構圖

底部電極一體成型電感（Bottom電感）產品的優勢主要體現在以下幾個方面。

● 小型化與高密度集成：可降低PCB封裝尺寸，提高貼裝密度。相比傳統繞線電感，底部電極一體成型電感產品體積更小，尤其適合空間受限的便攜設備和高密度電源模塊。

● 低直流電阻（DCR）：通過優化線圈繞制方式和電極設計，電感器可實現更低的DCR，從而減少功率損耗，提升轉換效率（尤其在低壓大電流場景中表現突出）。

● 高可靠性：電感線圈尾線折角后與T-core粉體壓合形成牢固底部電極，增加焊盤強度，且無需額外焊接端子，無開路風險，提高了產品的可靠性。

作為一種創新的一體成型電感工藝，底部電極式一體成型電感在產品結構、電氣性能以及應用方面都具有明顯優勢，因此其在車載DC-DC轉換器、ADAS系統、電源模塊、高頻開關電源、電機驅動、光伏逆變器以及通信設備等領域都有廣泛應用。

二、底部電極一體成型電感選型推薦

根據客戶的不同應用場景，科達嘉開發了不同材料特性的電感器供客戶選擇使用。為了幫助客戶選到更適合的功率電感，以下列出了科達嘉工業級底部電極式一體成型電感的代表型號，CSEG、CSEC、CSEB、CSEB-H，并對其電氣特性做對比。

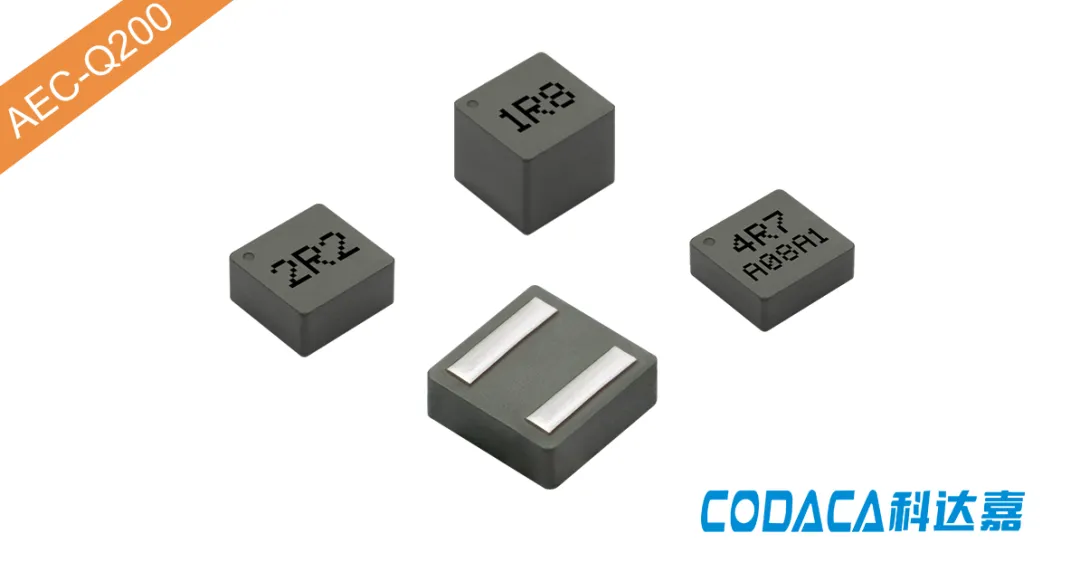

1、CSEG：極低的DCR，低頻段損耗最低

■ 磁屏蔽結構：抗電磁干擾(EMI)性能強

■ 一體成型結構，超低蜂鳴噪音

■ 軟飽和特性，承受高電流尖峰

■ 極低DCR，最高Irms溫升電流

■ 在低頻段（700kHz以下）實現最低的功率損耗

■ 輕薄型設計，節省空間，適合高密度貼裝

■ 工作溫度：-40℃～+125℃(包含線圈發熱)

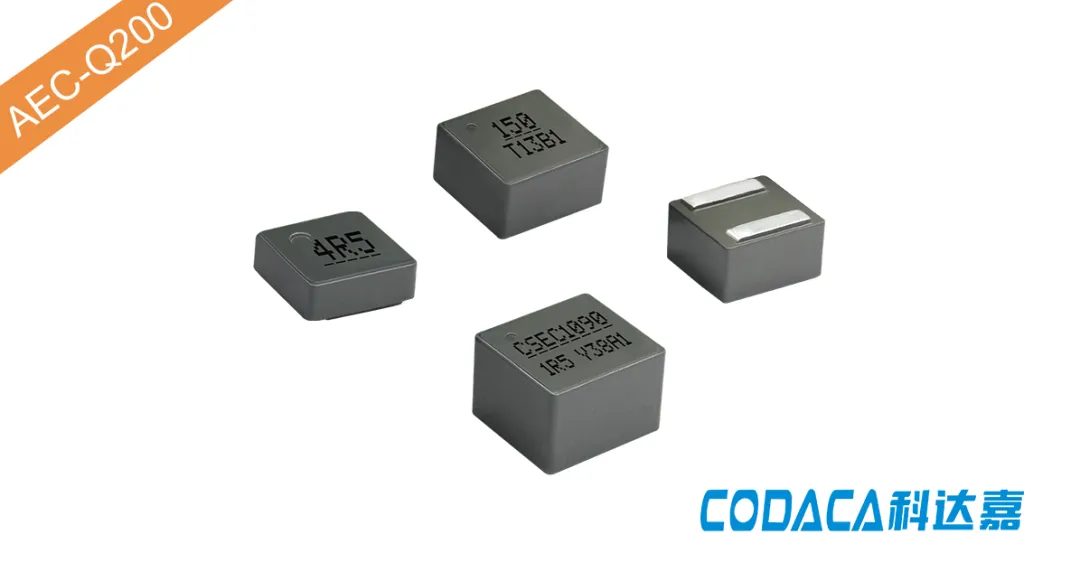

2、CSEC：高飽和電流，高頻段損耗最低

■ 磁屏蔽結構：抗電磁干擾(EMI)性能強

■ 一體成型結構，超低蜂鳴噪音

■ 超高Isat飽和電流

■ 軟飽和特性，承受更高電流尖峰

■ 在高頻范圍（700kHz~3MHz）下實現最低的功率損耗

■ 輕薄型設計，節省空間，適合高密度貼裝

■ 工作溫度：-40℃～+125℃(包含線圈發熱)

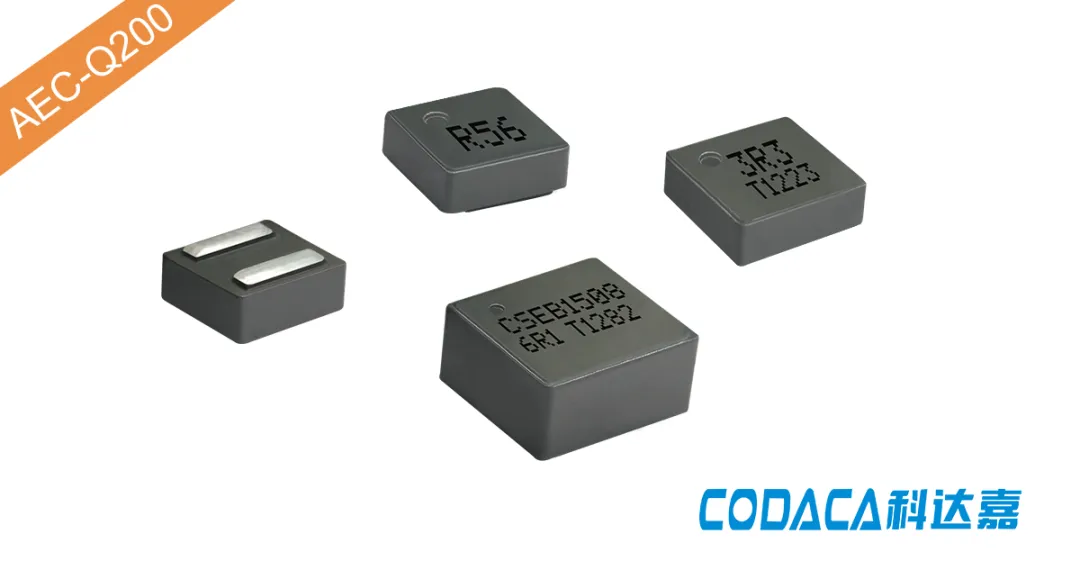

3、CSEB：豐富的產品尺寸及型號

■ 磁屏蔽結構：抗電磁干擾(EMI)性能強

■ 一體成型結構，超低蜂鳴噪音

■ 尺寸和電感值范圍廣（最大尺寸1510）

■ 軟飽和特性，承受高電流尖峰

■ 輕薄型設計，節省空間，適合高密度貼裝

■ 符合AEC-Q200的標準產品

■ 工作溫度：-40℃～+125℃(包含線圈發熱)

4、CSEB-H：低DCR和高溫升電流

■ 磁屏蔽結構：抗電磁干擾(EMI)性能強

■ 一體成型結構，超低蜂鳴噪音

■ 低DCR

■ 高Irms溫升電流

■ 軟飽和特性，承受高電流尖峰

■ 輕薄型設計，節省空間，適合高密度貼裝

■ 符合AEC-Q200的標準產品

■ 工作溫度：-40℃～+125℃(包含線圈發熱)

5、性能參數對比

以上四個系列的高性能一體成型功率電感器都由科達嘉自主研發設計，所有系列產品都具有高可靠性和磁屏蔽結構，但每個系列都具有各自獨特的性能優勢。

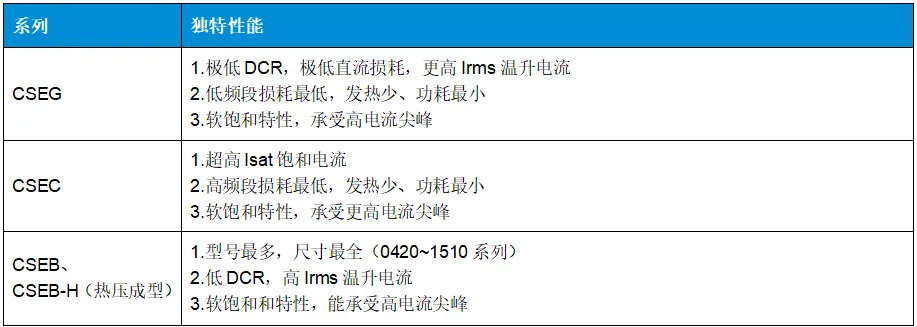

表1. 各規格一體成型電感性能匯總表

最簡單的選擇方法是使用科達嘉官網的功率電感搜索和功率電感損耗對比工具，系統將根據您輸入的工作條件（電流、紋波、溫度、工作頻率等）呈現各自的性能。

○ Isat飽和電流對比

以電感值4.7μH為例，選擇同尺寸不同系列產品對比。

相對于CSEG、CSEB-H、CSEB來說，CSEC具有更高的抗飽和能力，使其成為需要高峰值電流承受能力的應用的理想選擇。

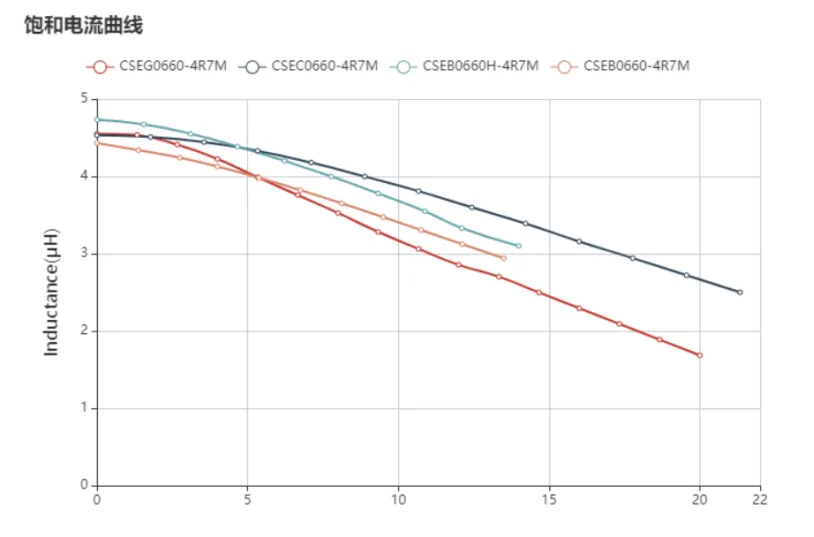

圖2. 各規格一體成型電感電感量 Vs 飽和電流曲線對比

○ Irms溫升電流對比

以電感值4.7μH為例，選擇同尺寸不同系列產品對比。

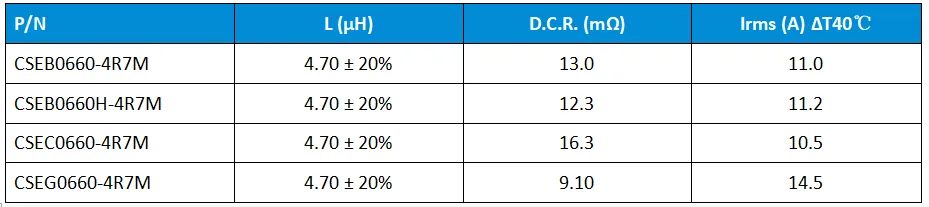

表2. 各規格一體成型電感特性參數對照表

從上述對照表來看，CSEG除了極低的DCR外，與CSEC、CSEB-H、CSEB相比，溫升電流增加了40%左右，使其能夠在相同的工作條件下以更低的溫度運行。

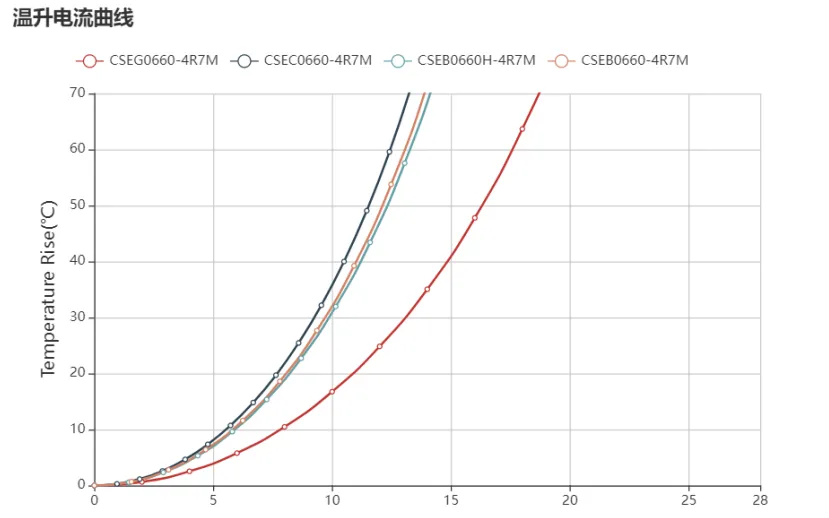

圖3. 各規格一體成型電感溫升電流曲線對比

○ 功率損耗對比

以電感值4.7μH為例，采用標準環測試各個系列損耗特性。

測試條件：電流10.5A，紋波40%，頻率測試范圍100-3000kHz，B=3mT。

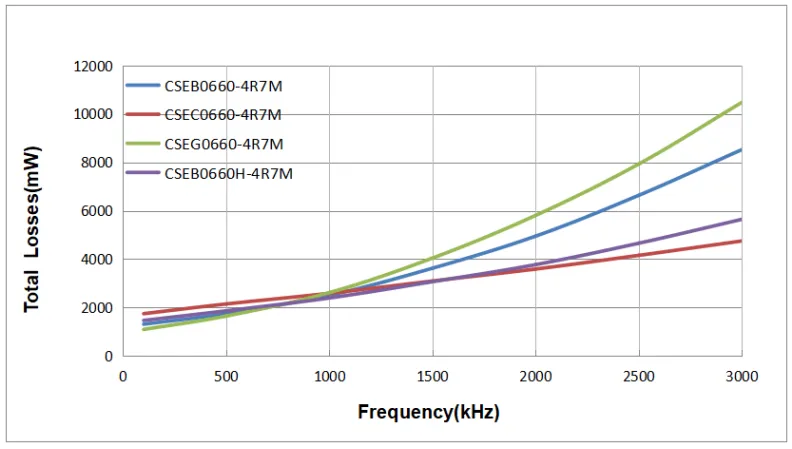

圖4. 各規格一體成型電感功率損耗對比圖

根據上述曲線圖分析，CSEG系列在700kHz以下的總損耗是最低的，CSEC系列在700kHz以上損耗是最低的，CSEB和CSEB-H系列損耗中等。

三、更多產品型號

以上是針對工業級底部電極式一體成型電感的主要特性對比。針對汽車電子應用，科達嘉開發了多個與之對應的車規級一體成型電感產品型號，如VSEB、VSEB-H系列等等。

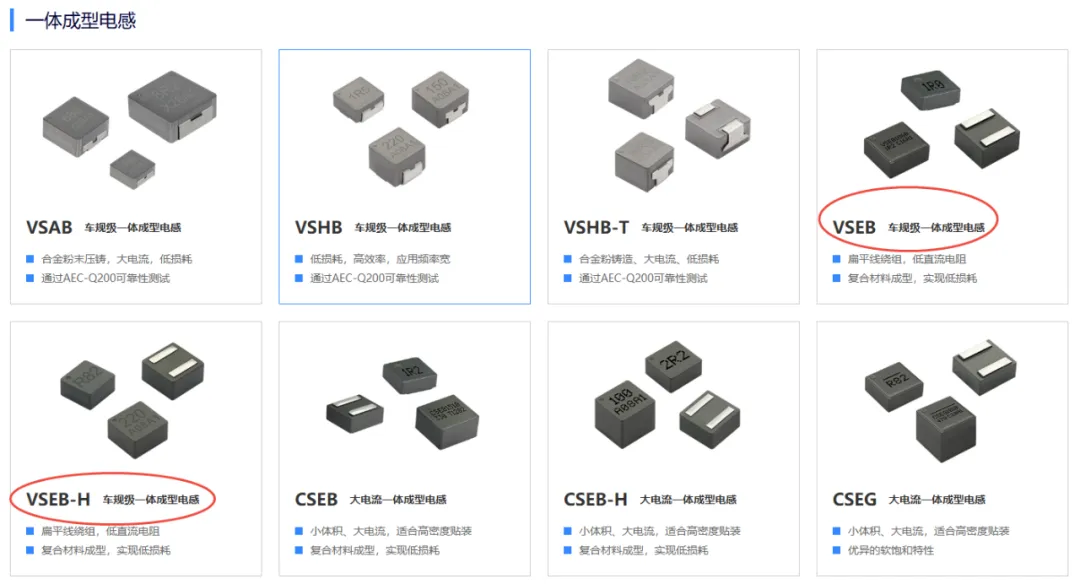

圖5. 科達嘉車規級一體成型電感（紅圈標注）

科達嘉車規級底部電極一體成型電感采用低損耗合金粉磁芯材料及一體成型壓鑄工藝，具有低損耗，高效率，應用頻率寬等特點。輕薄型設計，節省空間，適合高密度貼裝。所有產品均符合AEC-Q200標準。工作溫度范圍：最高可達-55℃ ～ +165℃ (包含線圈發熱)，適應汽車電子復雜應用環境。
