對講機作為一種即時的無線通訊設備，擁有著不受信號影響、更便捷的集群通訊、更持久的續航等優勢，能夠幫助用戶進行團隊成員之間的快速、便捷溝通。近日，小米推出了一款專為運動設計的對講機產品，擁有著非常小巧的機身，搭配多款磁吸可穿戴配件，滿足滑雪、騎行、徒步等多場景的便捷使用。

小米運動對講機在功能配置上，搭載了獨立降噪芯片，可有效降低運動時的風噪影響，保持清晰的語音溝通；支持一對一、一對多對講，通過小米對講機APP可進行隊伍的組建和管理，且組內成員位置共享，便于隨時了解隊友位置；還支持三 大運營商的4G網絡，贈送免費一年使用的流量卡，實現最遠5000公里的超長對講距離。

針對于運動場景，小米運動對講機還支持IP65級防塵防水，并采用了特制超低溫電池，可在零下30°C為設備正常供電；另外，還可連接手機作為藍牙音箱聽歌、通話使用，同時支持喚醒語音助手，實現便捷語音控制。續航方面，待機時長36小時，連續使用時長24小時。下面來看看這款產品的詳細拆解報告吧~

一、Xiaomi小米運動對講機開箱

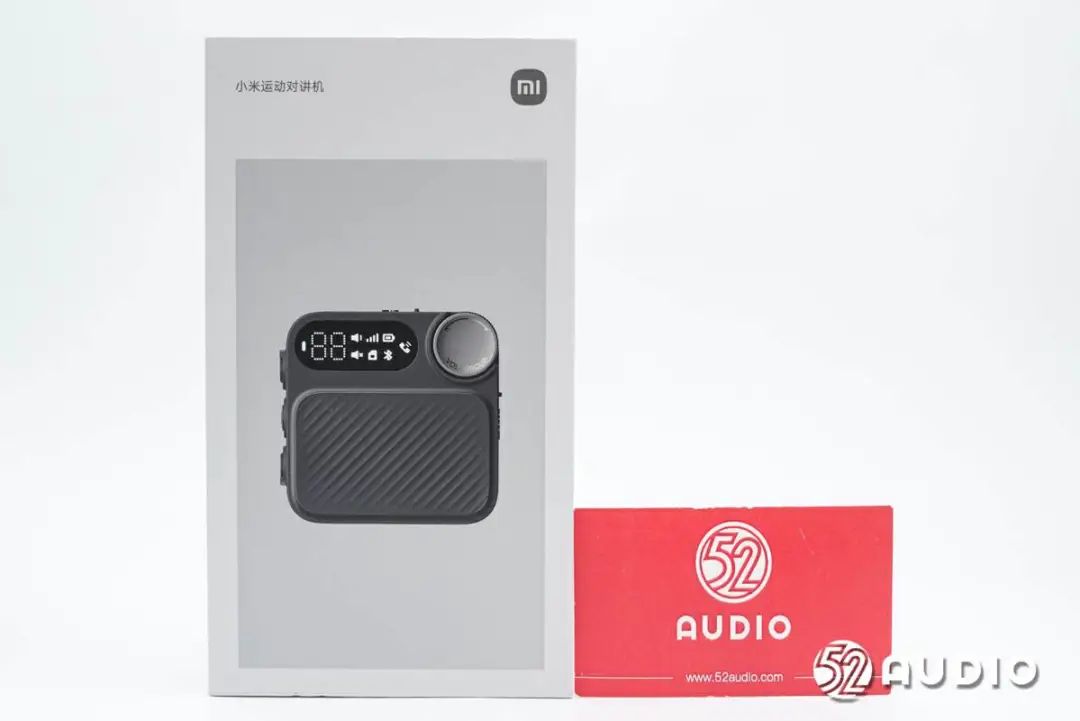

小米運動對講機包裝盒采用了簡約設計，正面展示有產品的外觀，品牌LOGO和產品名稱。

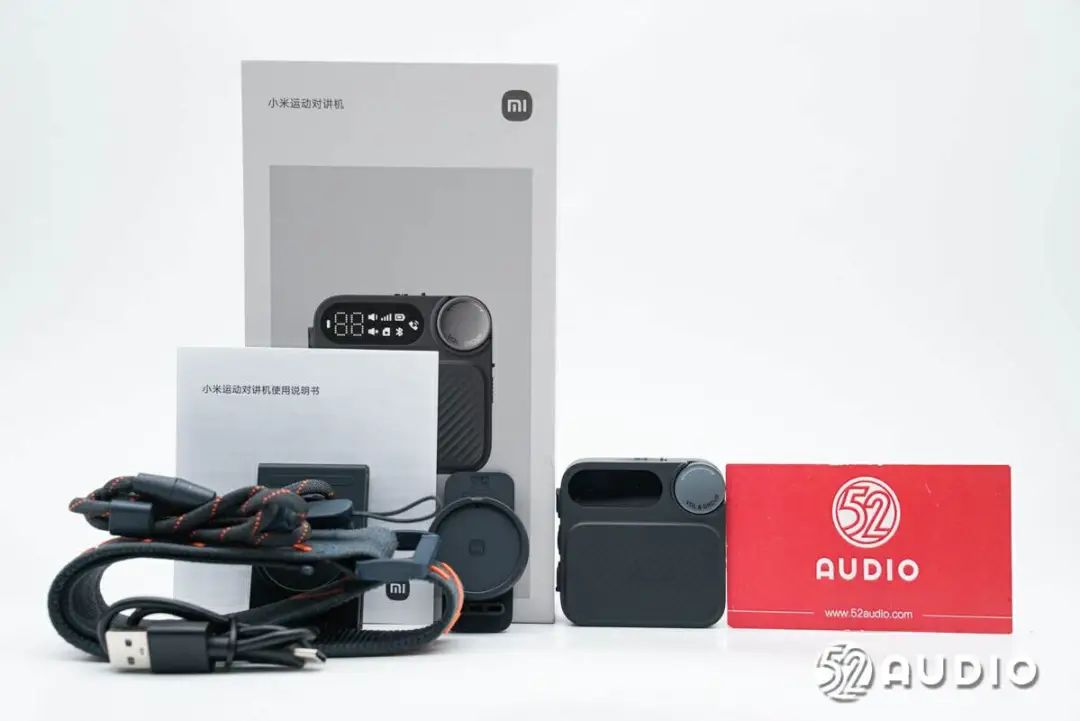

打開包裝盒，取出內部的所有物品，包括了小米運動對講機、Type-C充電線、磁吸背夾配件、磁吸雪鏡夾配件、SIM卡、掛繩、綁臂帶和使用說明書。

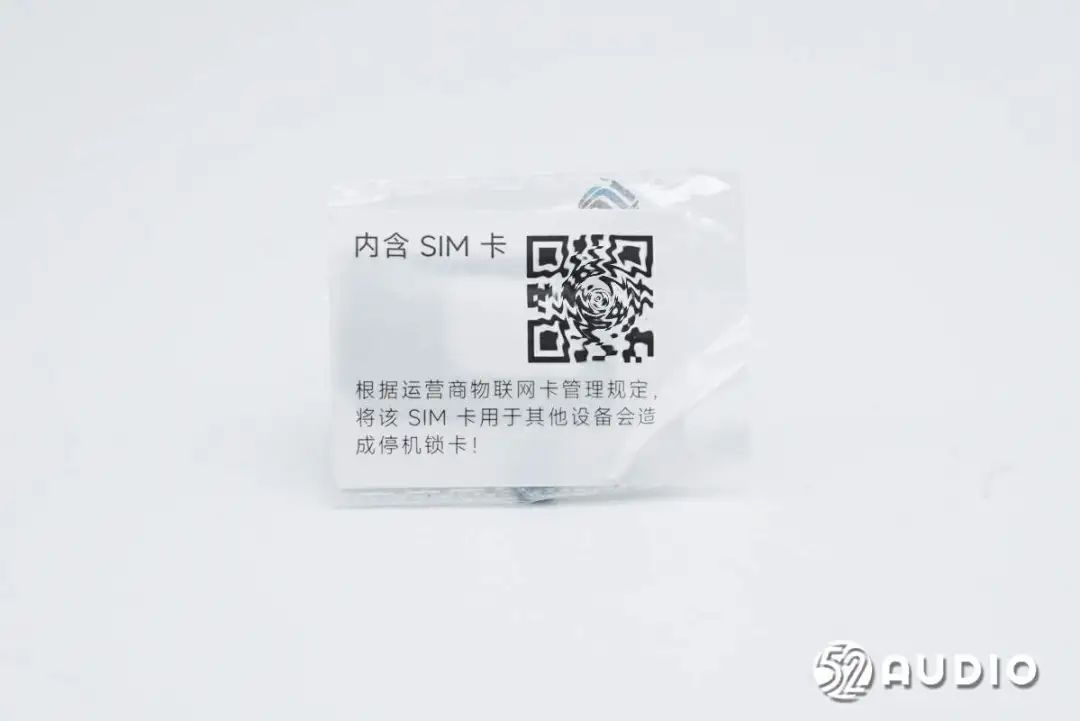

隨機標配的中國移動SIM卡，標注了注意事項：根據運營商物聯網卡管理規定，將該SIM卡用于其他設備會造成停機鎖卡。

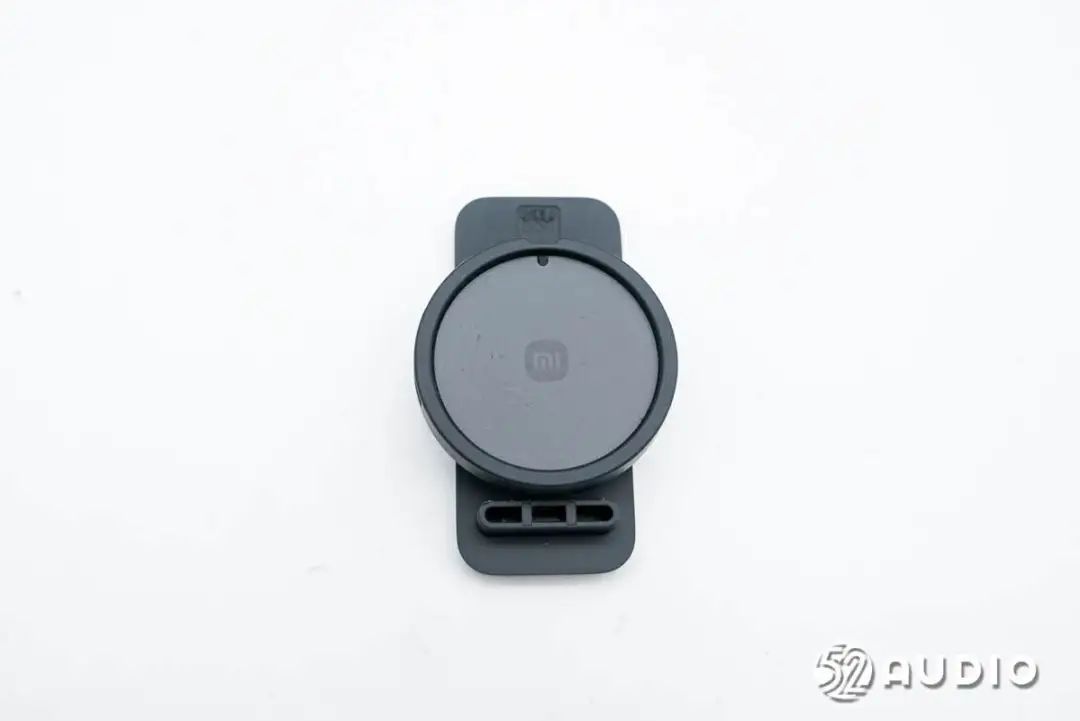

磁吸背夾配件，磁吸設計，固定穩定，使用便捷。

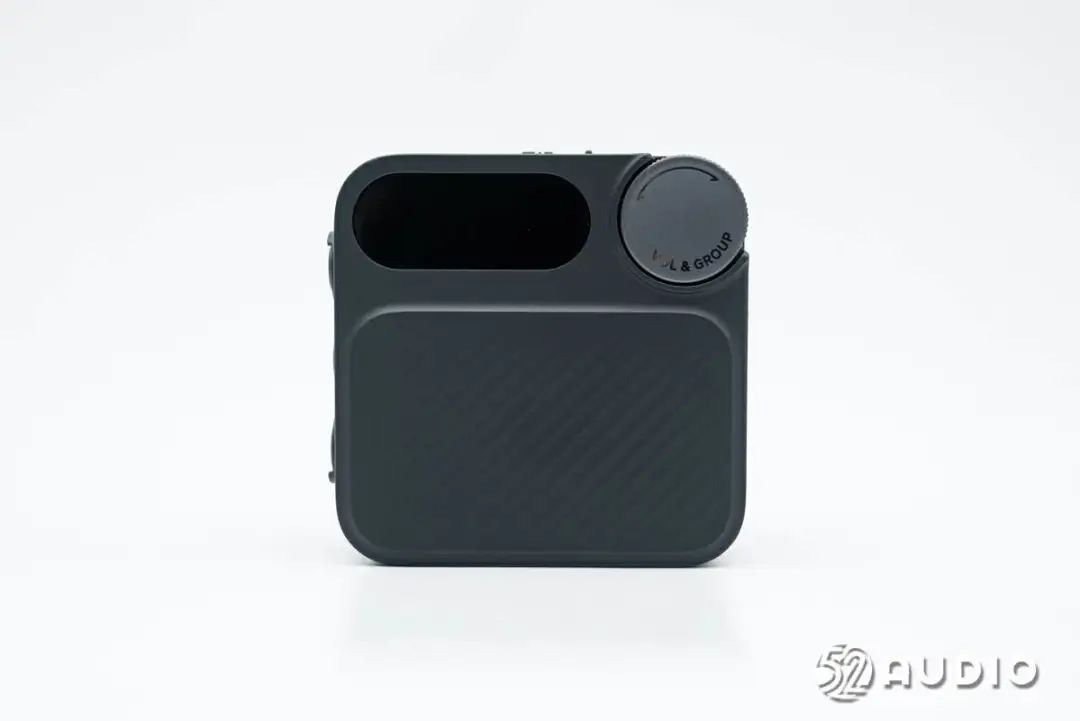

小米運動對講機正面外觀一覽，采用了非常小巧的圓角方形設計，磨砂質感。正面斜紋設計的軟膠區域?yàn)镻TT通話按鍵，上方設置有顯示屏和音量滾輪。

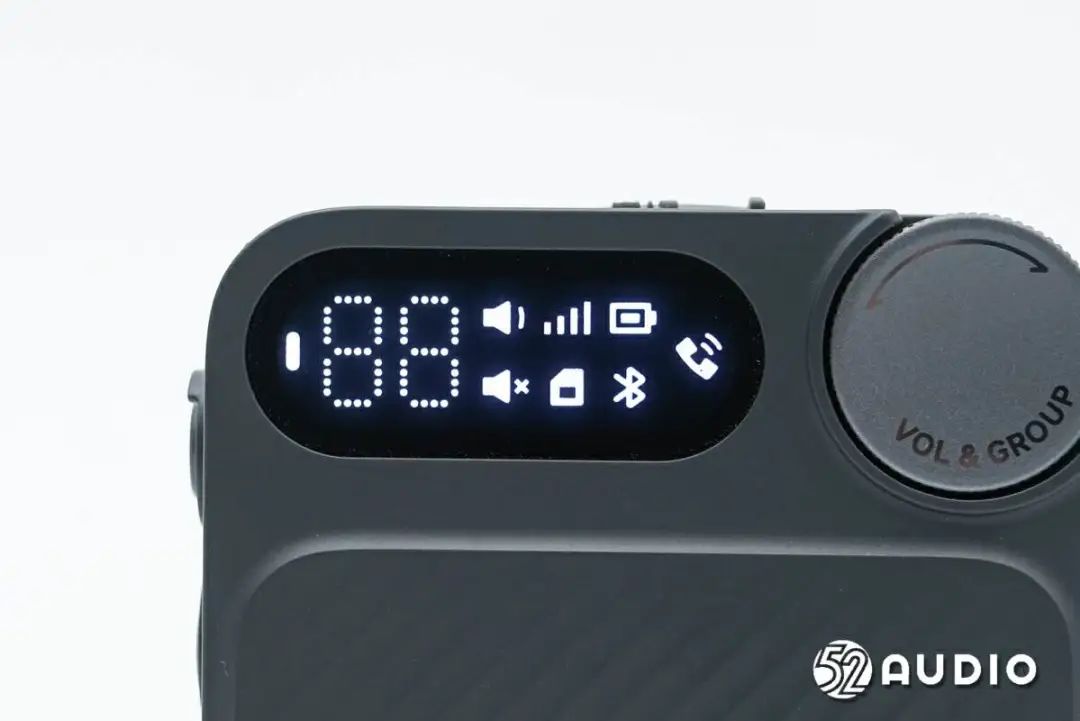

屏幕顯示效果一覽，可以更直觀的查看對講機的狀態。

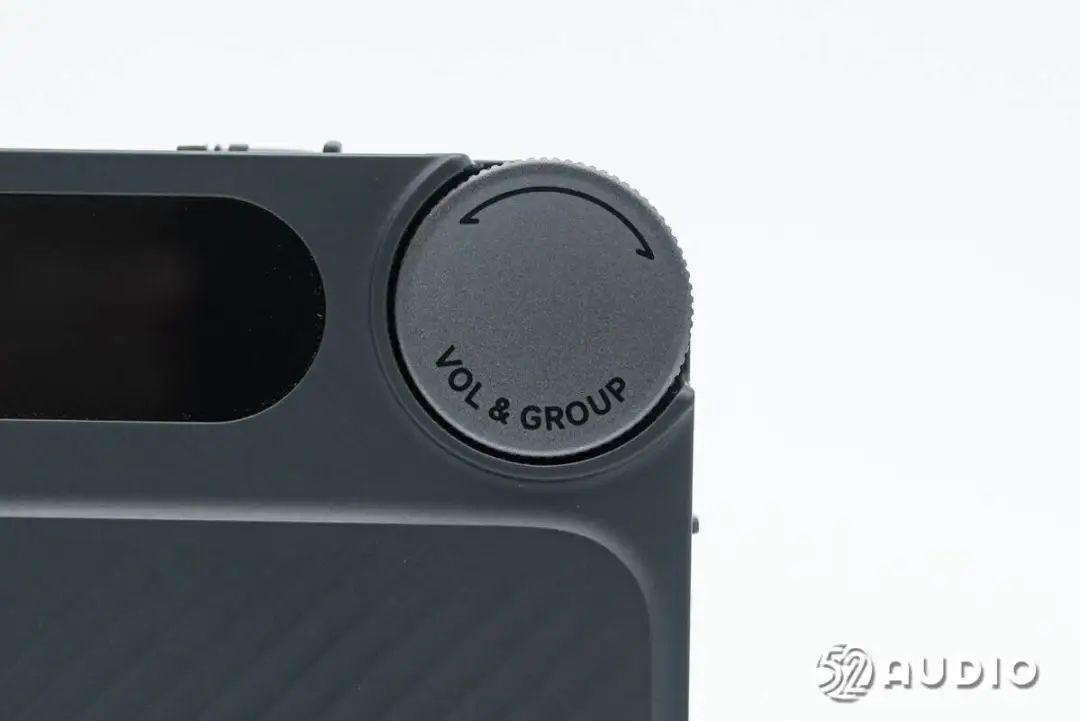

采用滾輪設計的音量旋鈕特寫，更便于運動中調節。

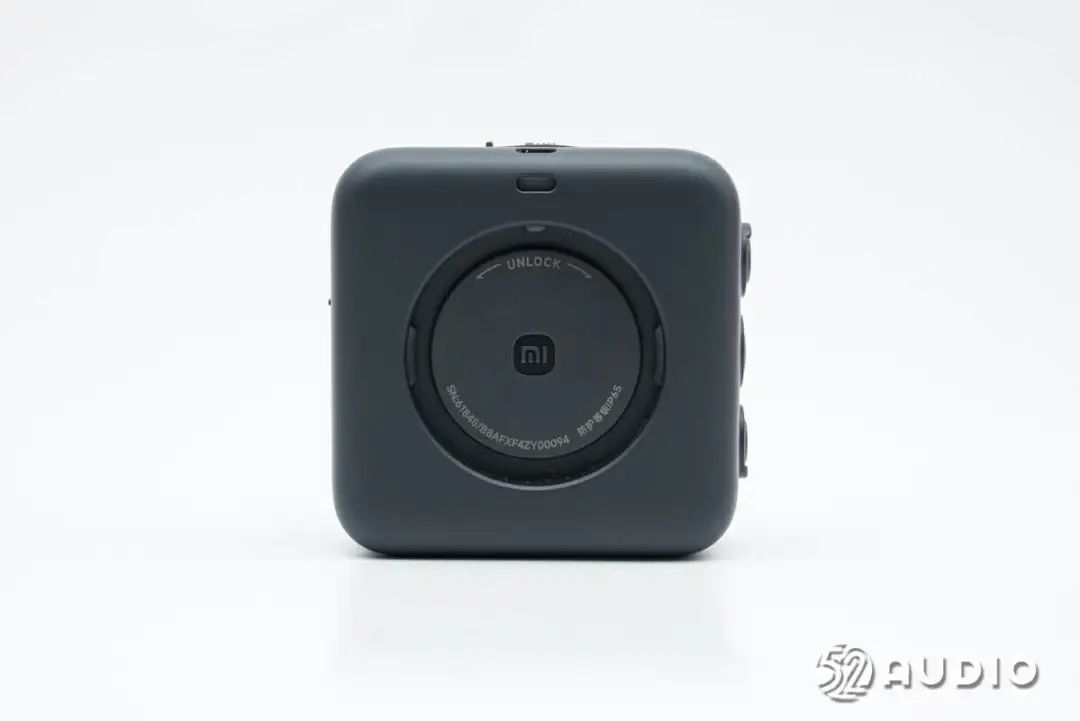

機身背部設置用于固定配件的磁吸結構，自動定位吸附且卡扣固定，取掉時需要旋轉才能解開卡扣，所以不需要擔心運動中脫落。

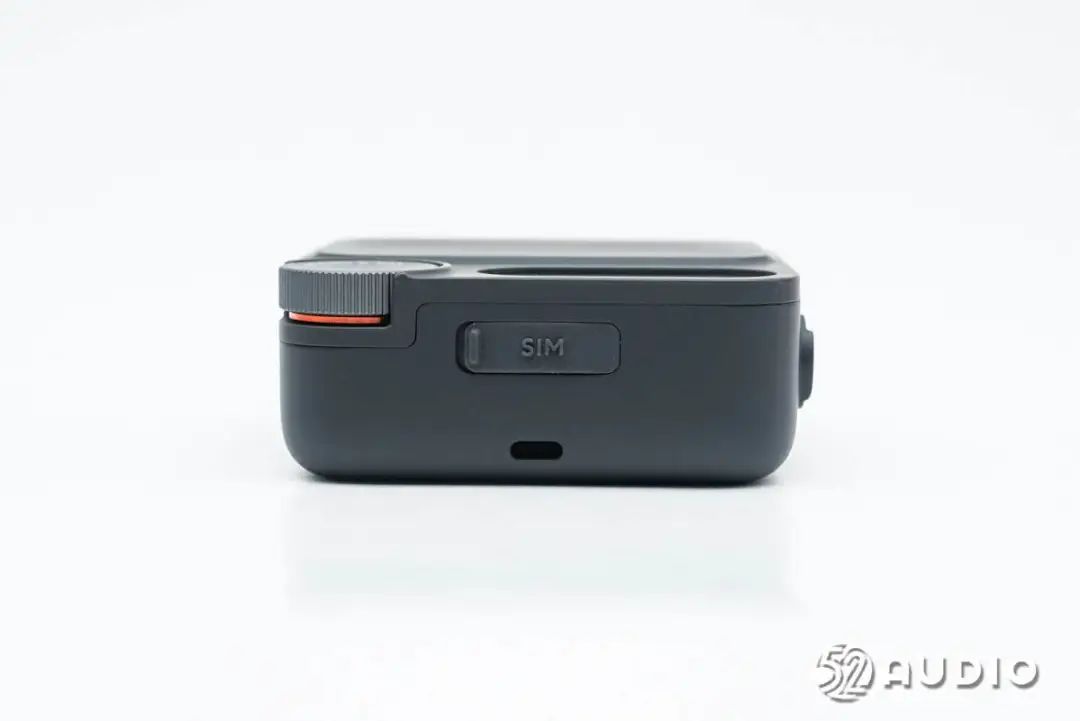

機身頂部設置有SIM卡槽，通過橡膠塞密封防塵防水。

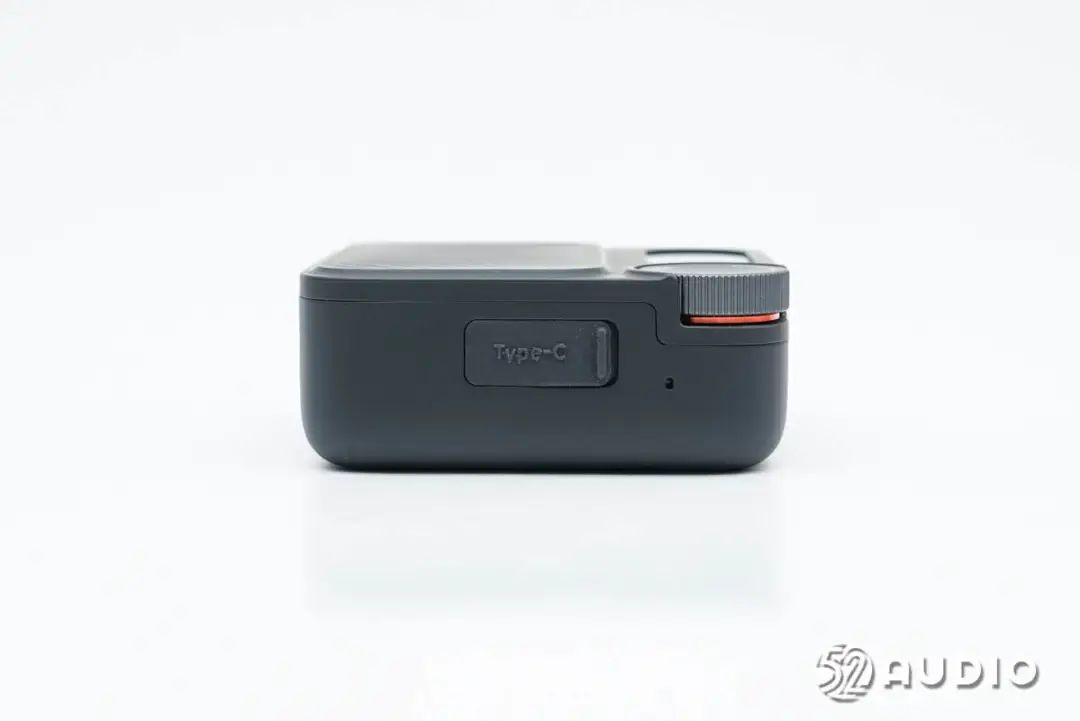

機身右側設置有Type-C接口，同樣通過橡膠塞密封；右側設置有麥克風拾音孔

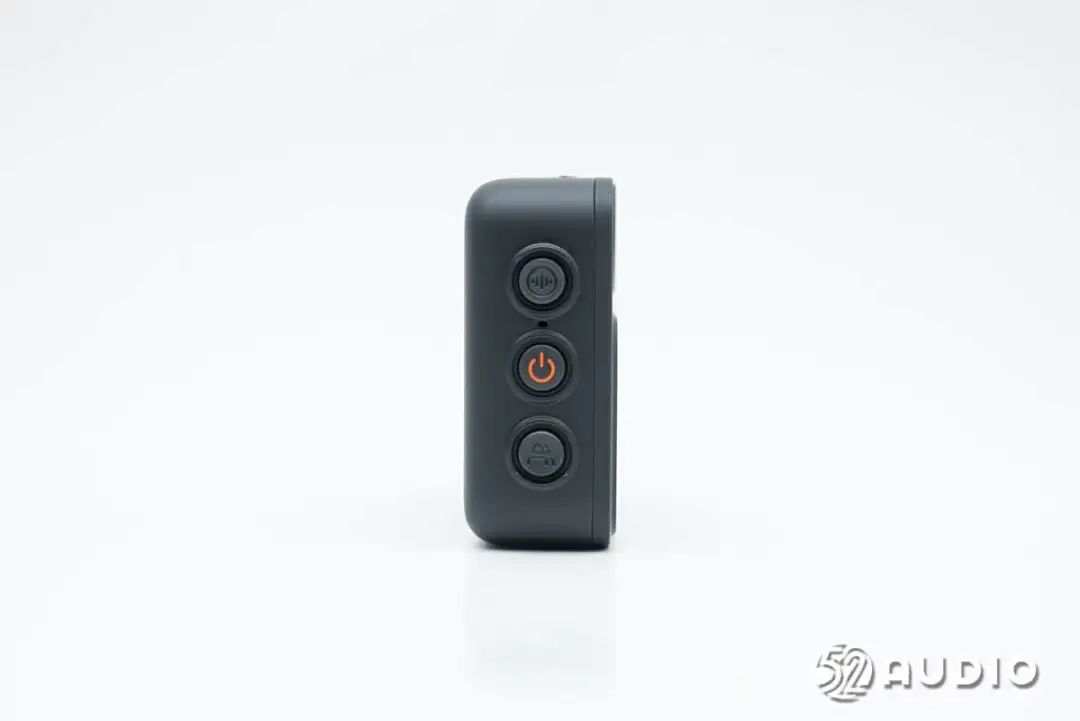

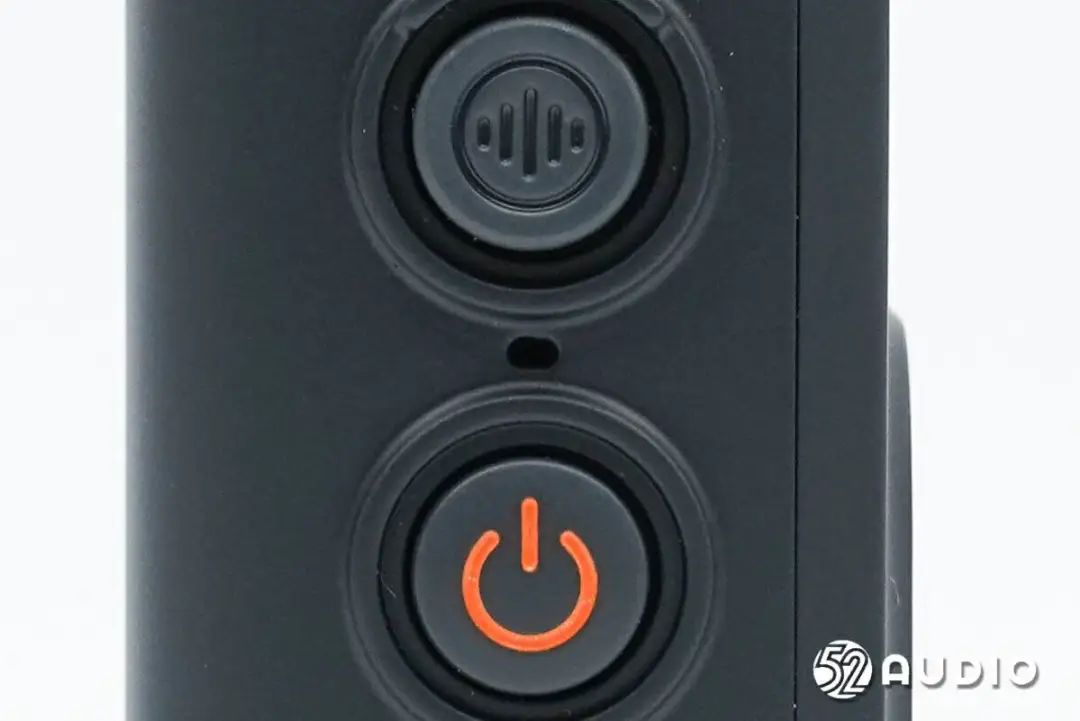

機身左側設置有三顆功能按鍵，從上到下分別為功能鍵、電源鍵和組隊鍵。

第二個麥克風拾音孔特寫，兩顆麥克風組成拾音陣列，提供更精準的拾音和降噪效果。

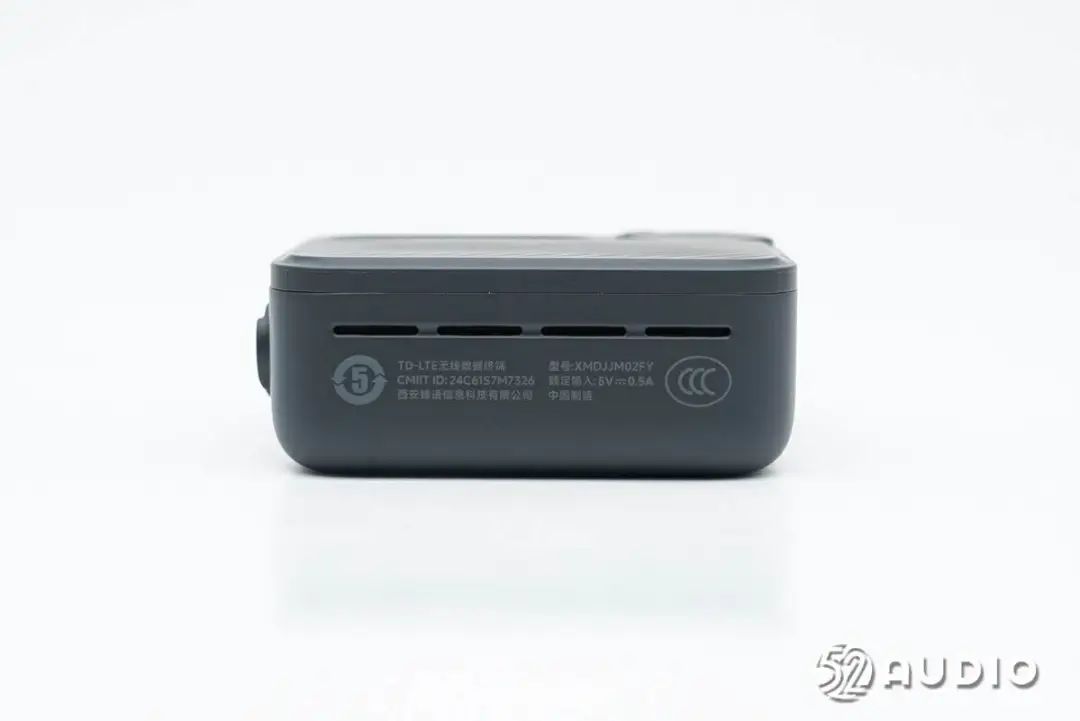

機身底部設置有揚聲器出音孔，標注有部分產品信息。

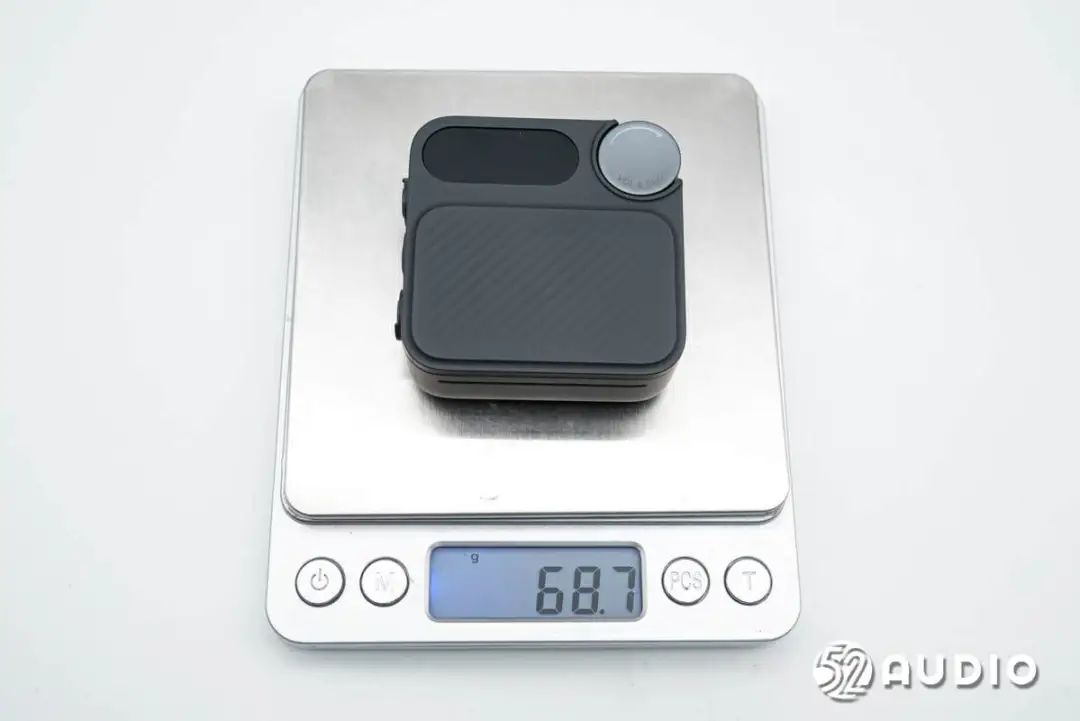

經我愛音頻網實測，小米運動對講機重量約為68.7g，非常的輕巧便攜。

二、Xiaomi小米運動對講機拆解

進入拆解部分，取掉機身正面蓋板。

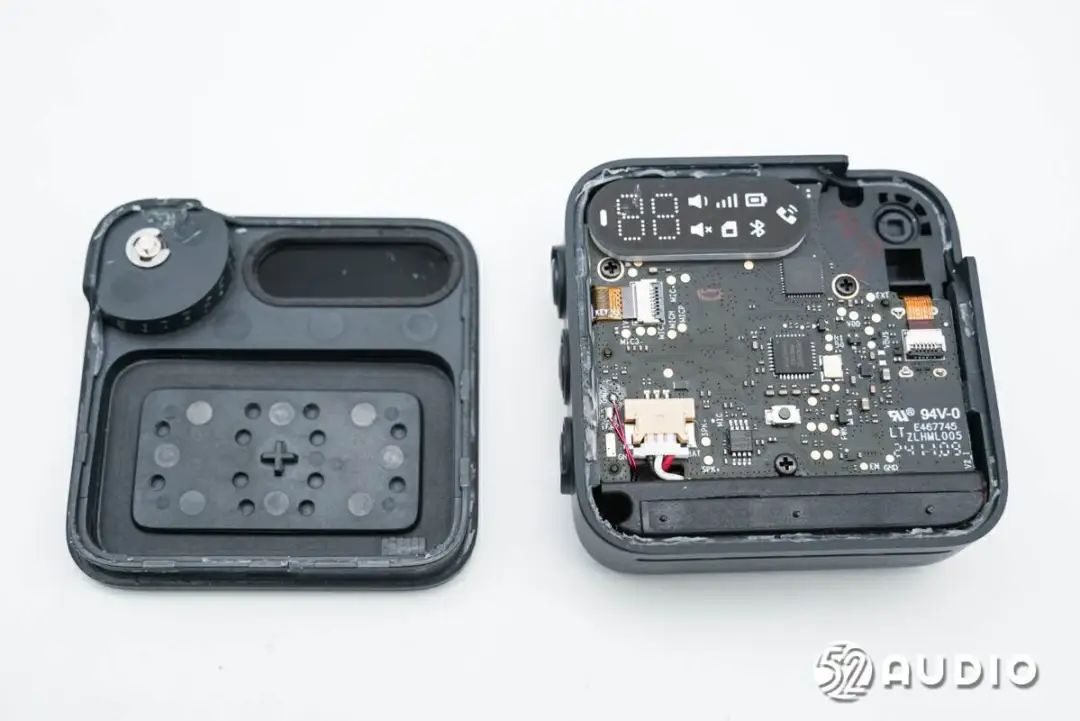

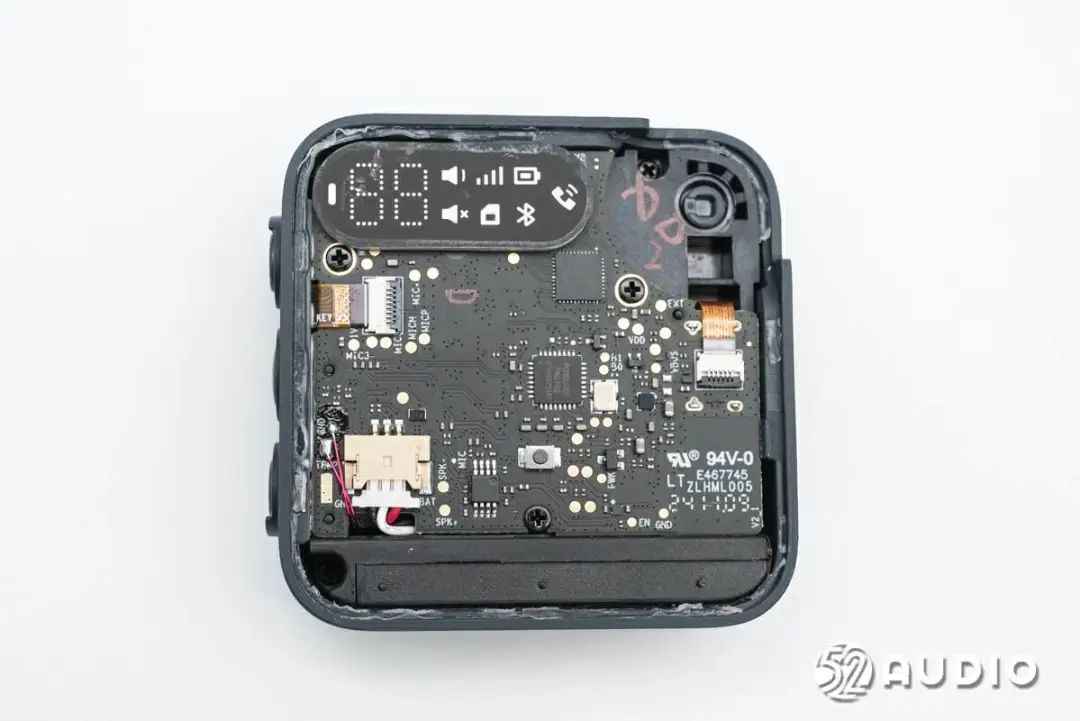

腔體內部結構一覽，通過螺絲固定主板單元，與導線和排線通過連接器連接。

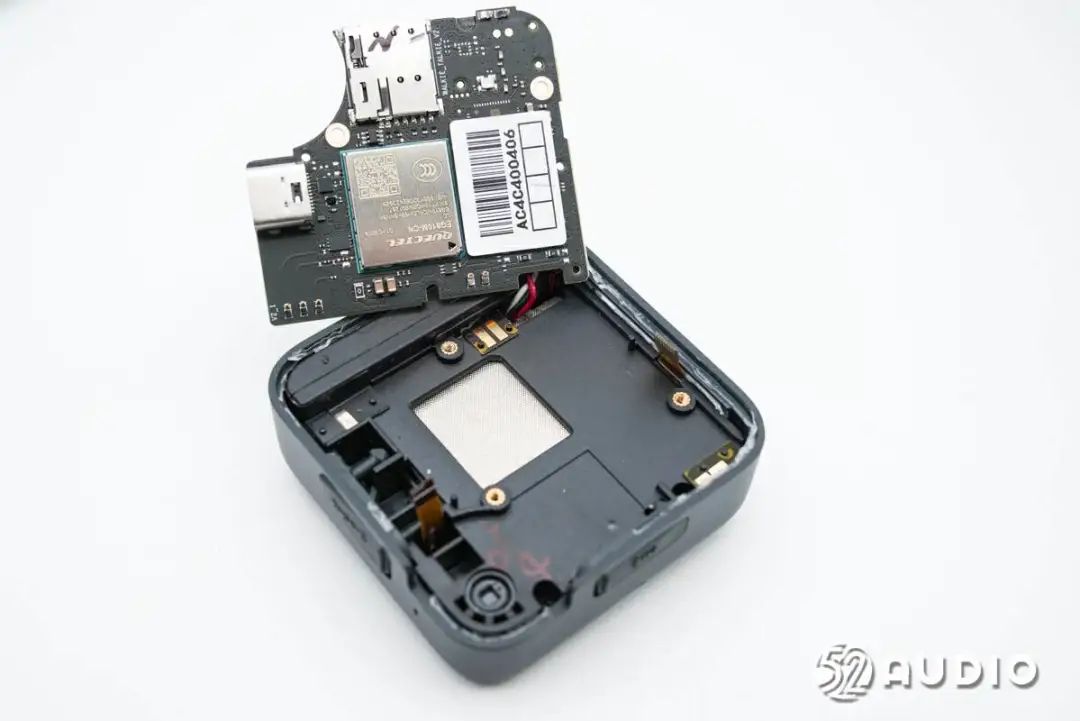

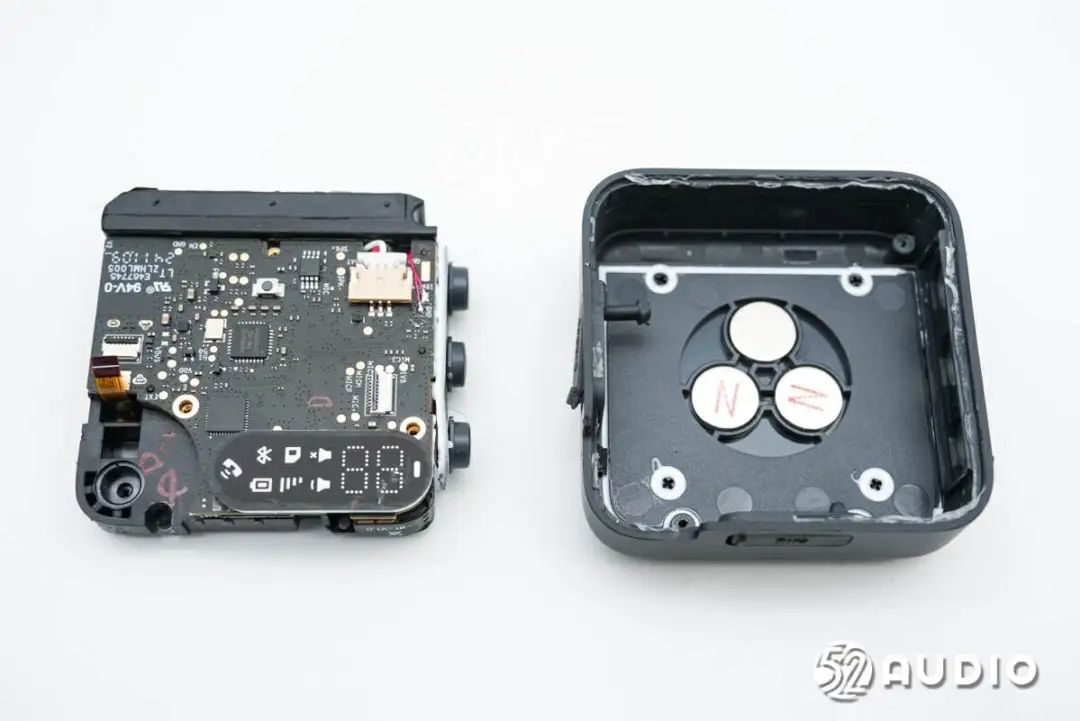

挑開連接器，掀開主板，下方設置有支架固定其他元器件。

卸掉螺絲，取出腔體內部的支架及固定的組件。

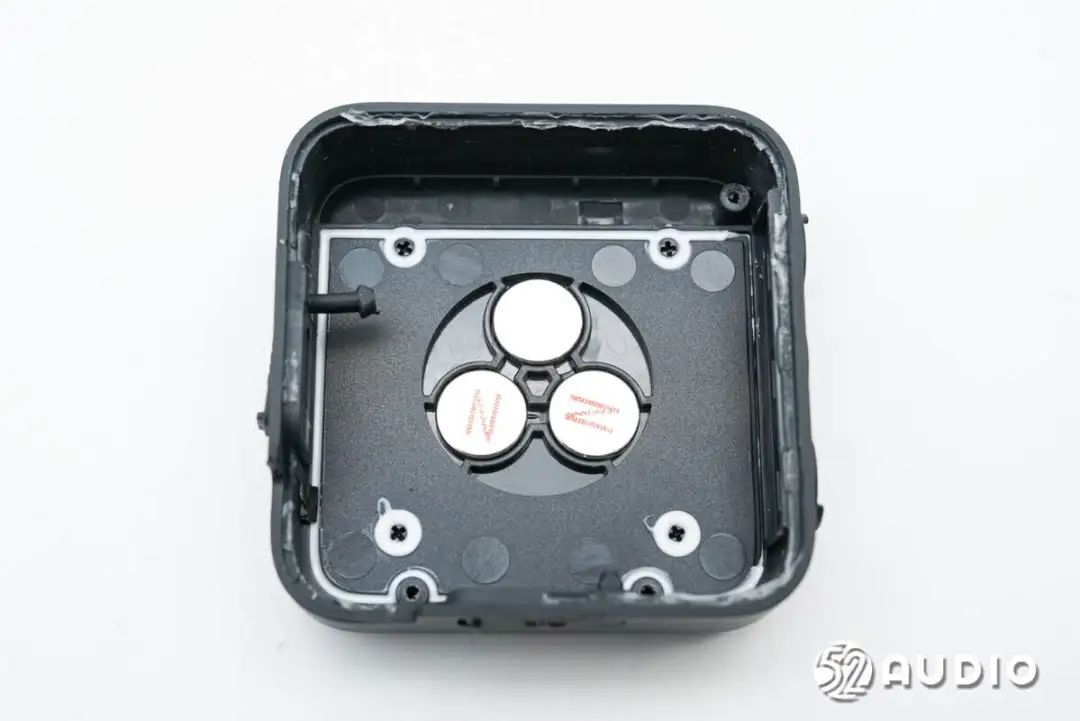

腔體底部結構一覽，設置有三顆圓形磁鐵，實現定位和穩定固定。

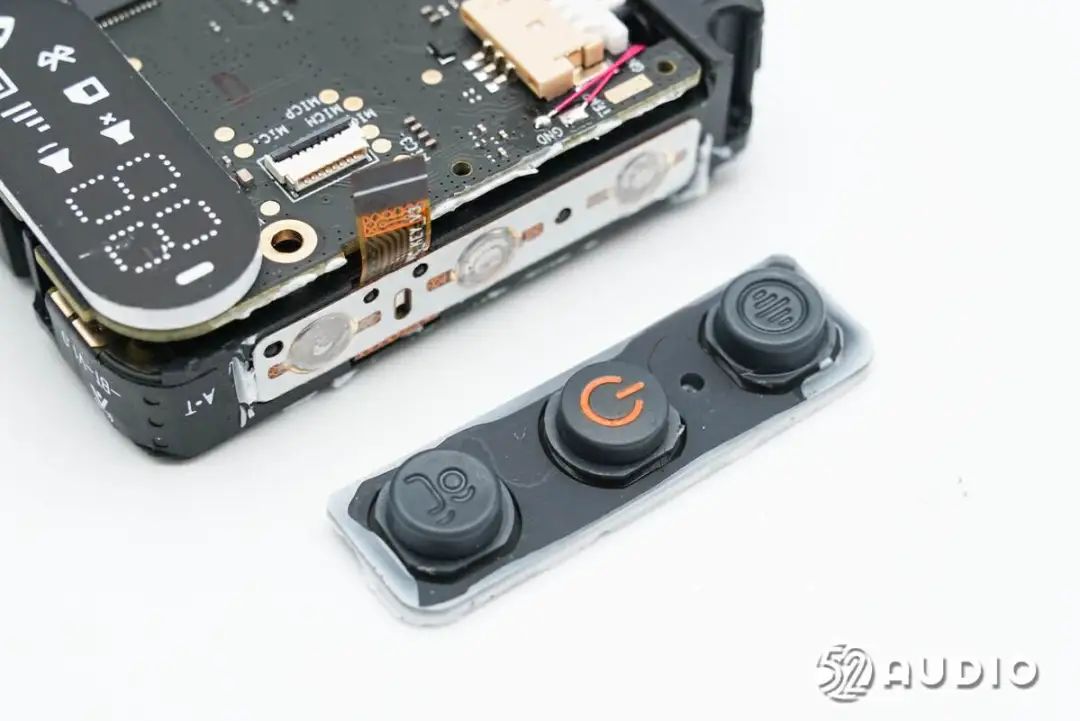

取掉支架側邊的功能按鍵鍵帽結構。

拆掉功能按鍵小板。

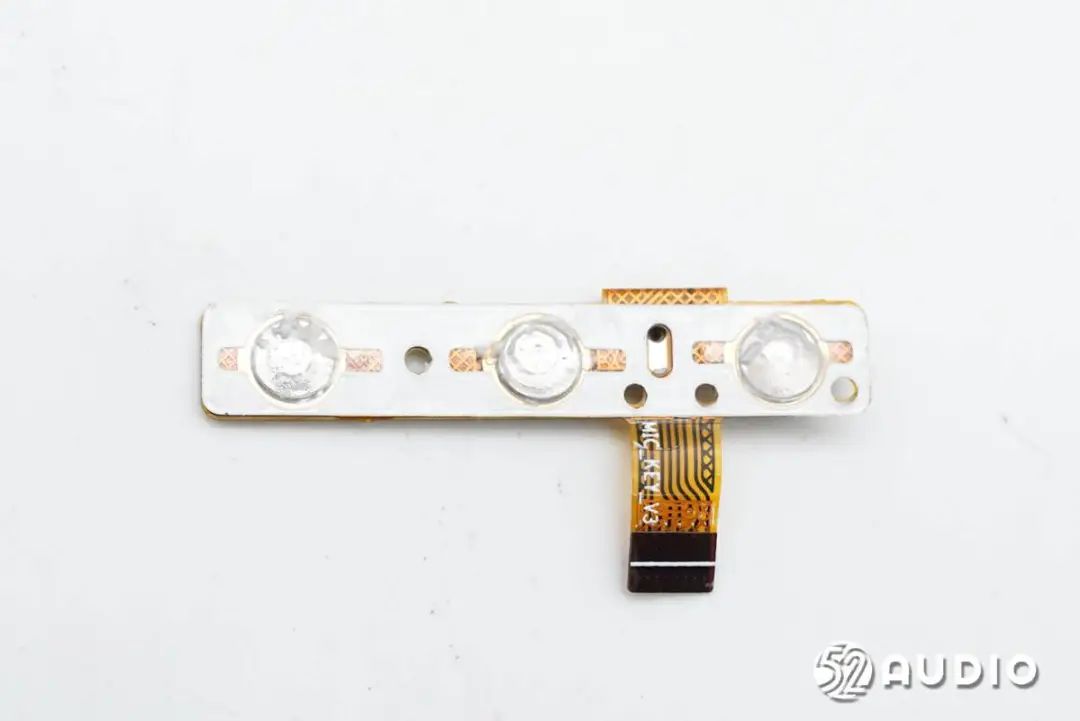

小板一側設置有三顆微動按鍵，用于多功能控制。

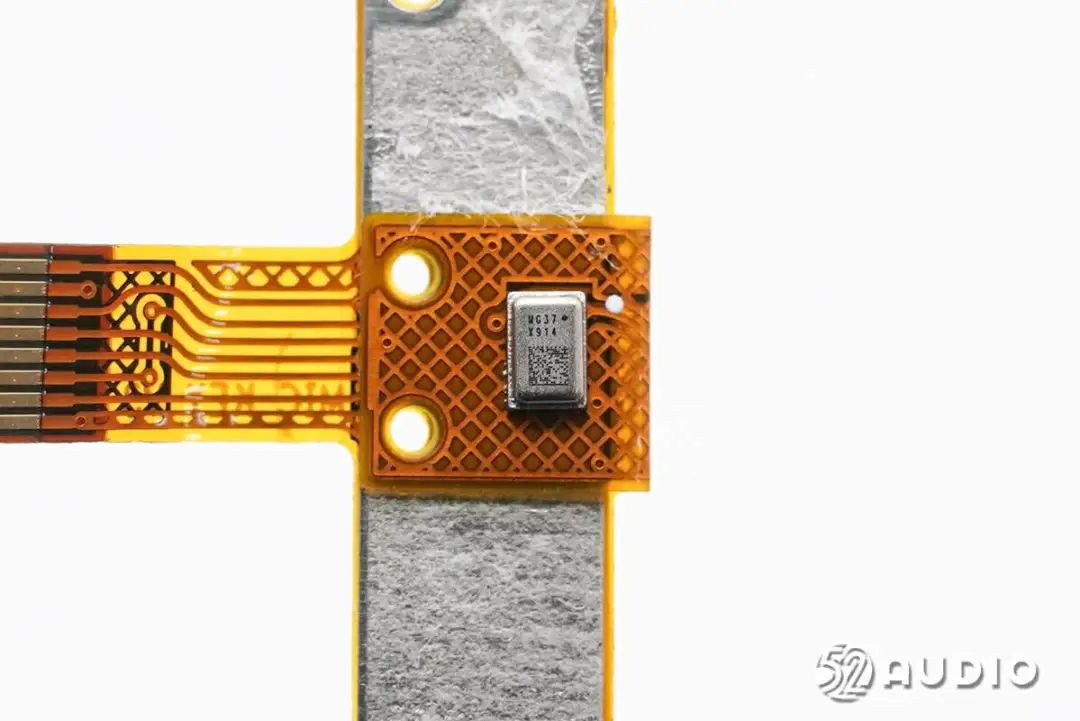

小板另外一側排線上設置有鐳雕MG37 X914的MEMS麥克風，用于語音通話、語音助手等功能拾音，來自敏芯股份。

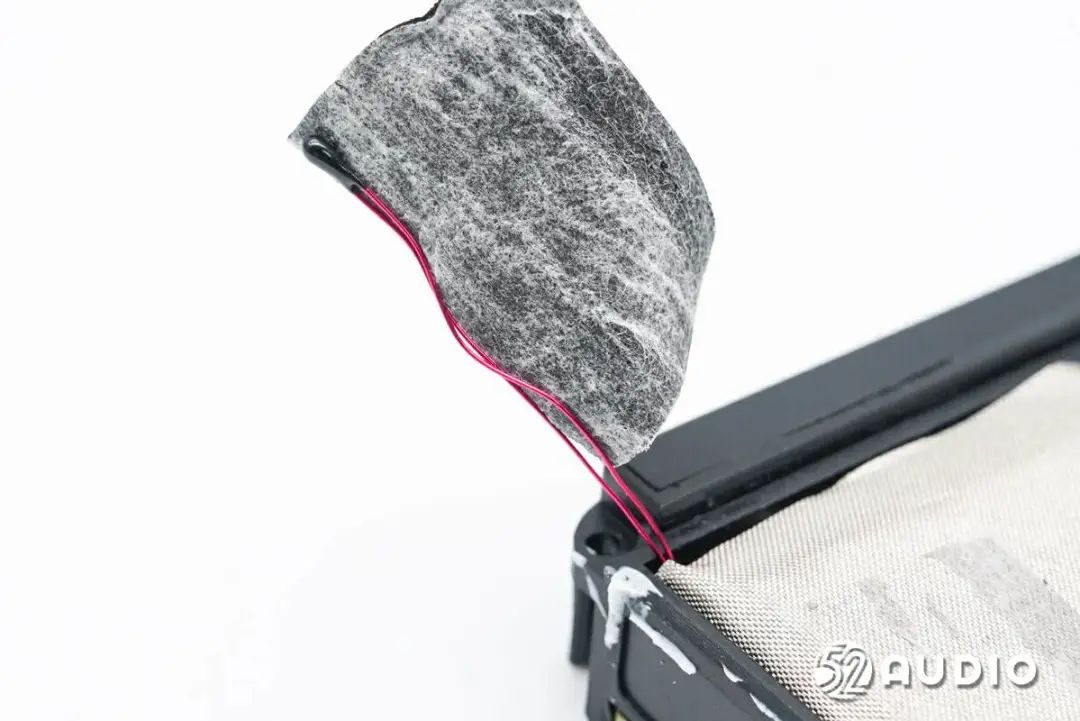

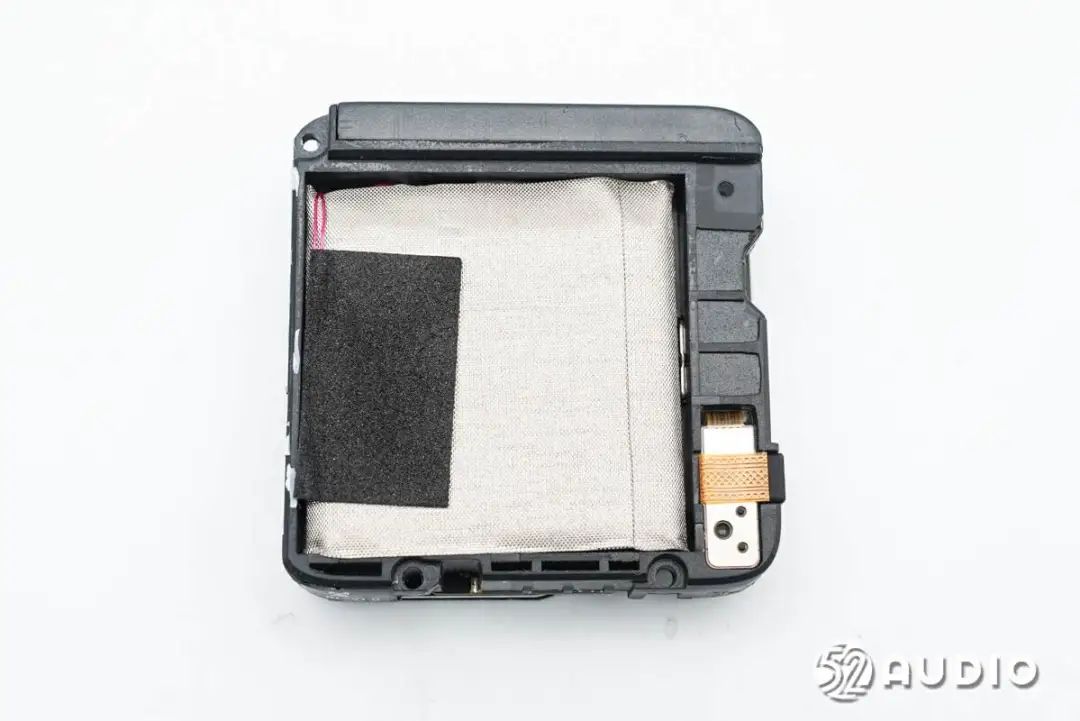

支架內側固定的電池單元結構一覽，通過導電布包裹，上面貼有用于檢測電池溫度的熱敏電阻。

用于檢測電池溫度的熱敏電阻特寫。

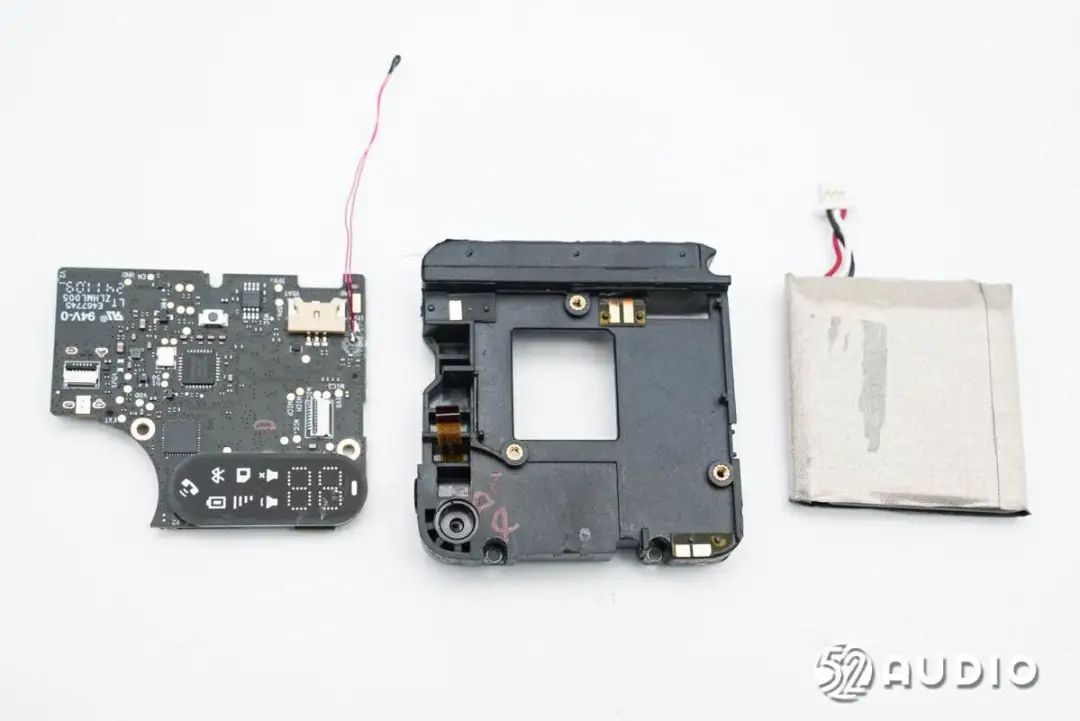

分離支架上的主板和電池單元。

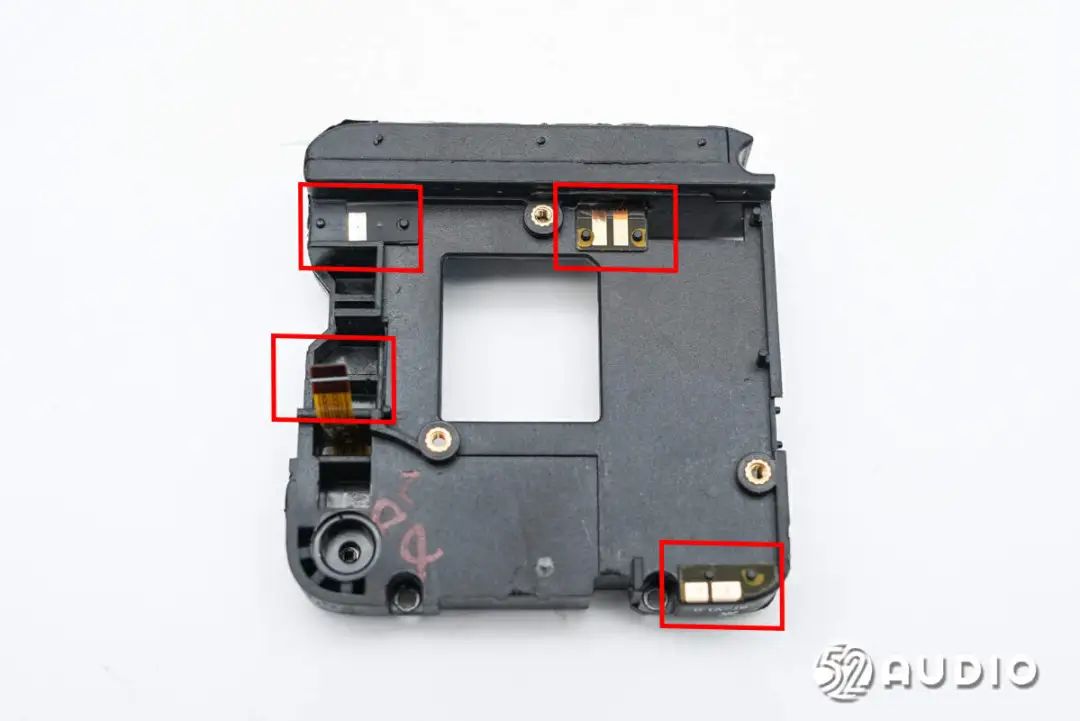

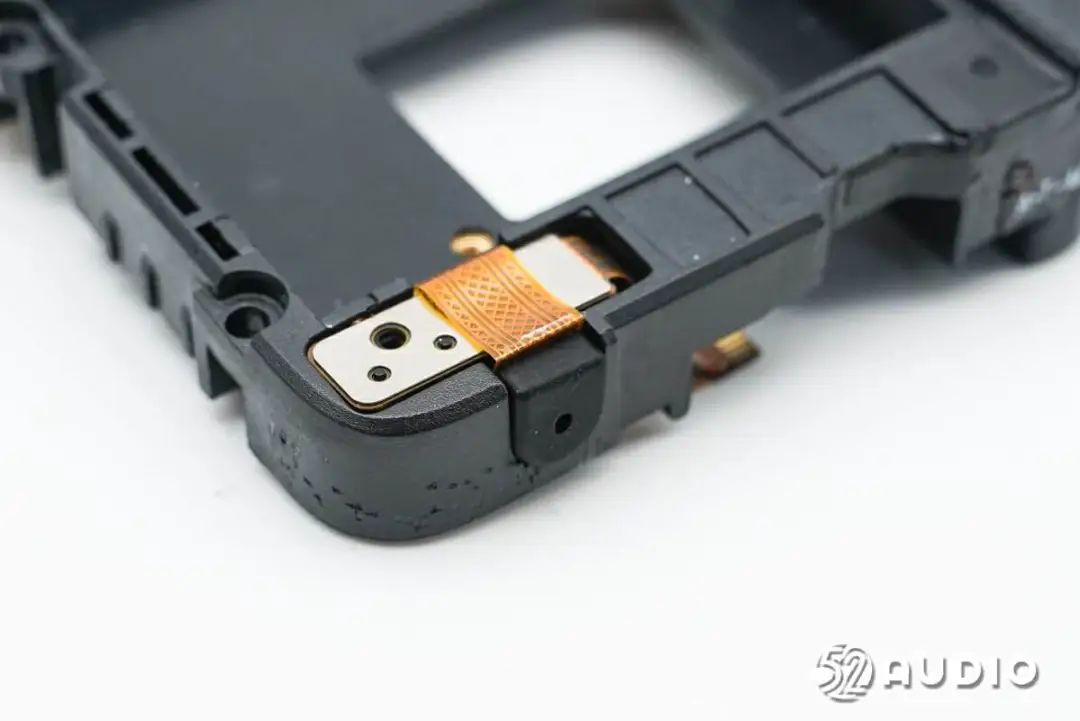

支架底部結構一覽，還設置有三個觸點和一條排線。左上連接RF射頻天線、右上連接揚聲器、左下連接音量旋鈕和麥克風，右下連接藍牙天線。

音量旋鈕和麥克風結構一覽，麥克風通過聲學橡膠罩密封。

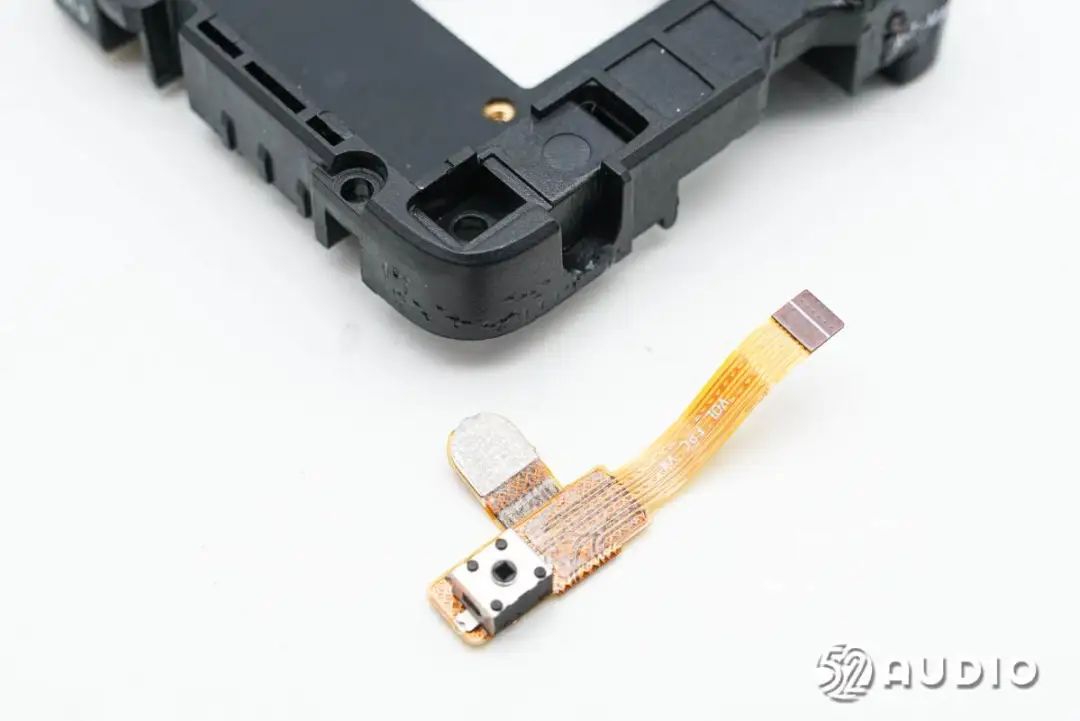

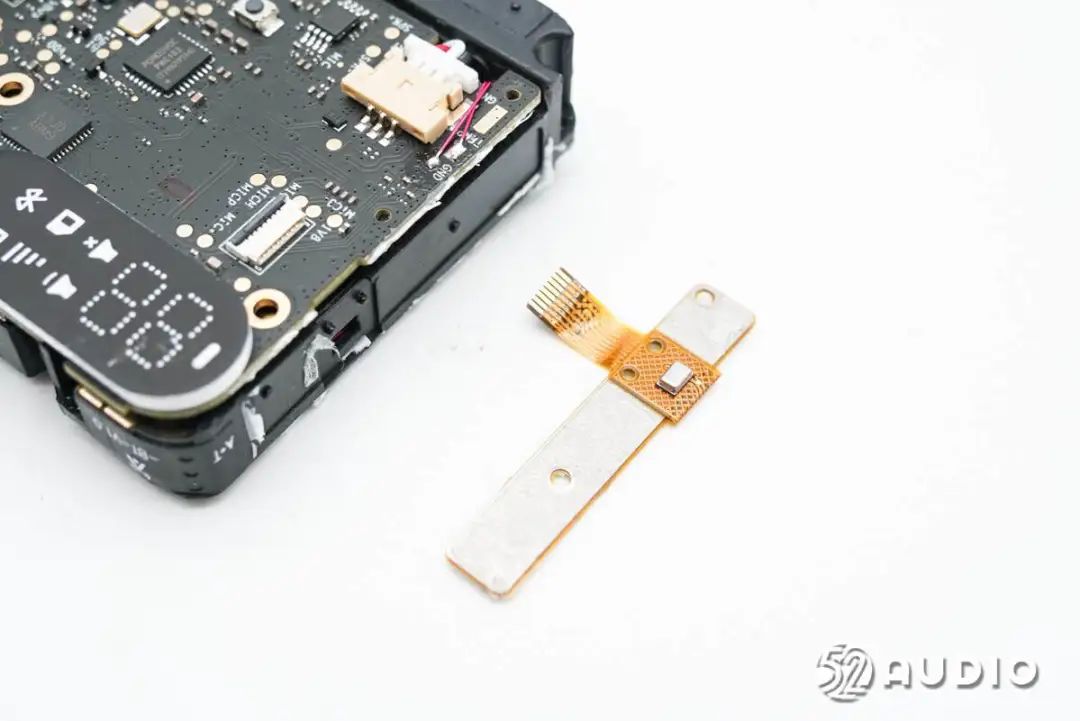

取掉音量旋鈕和麥克風的排線。

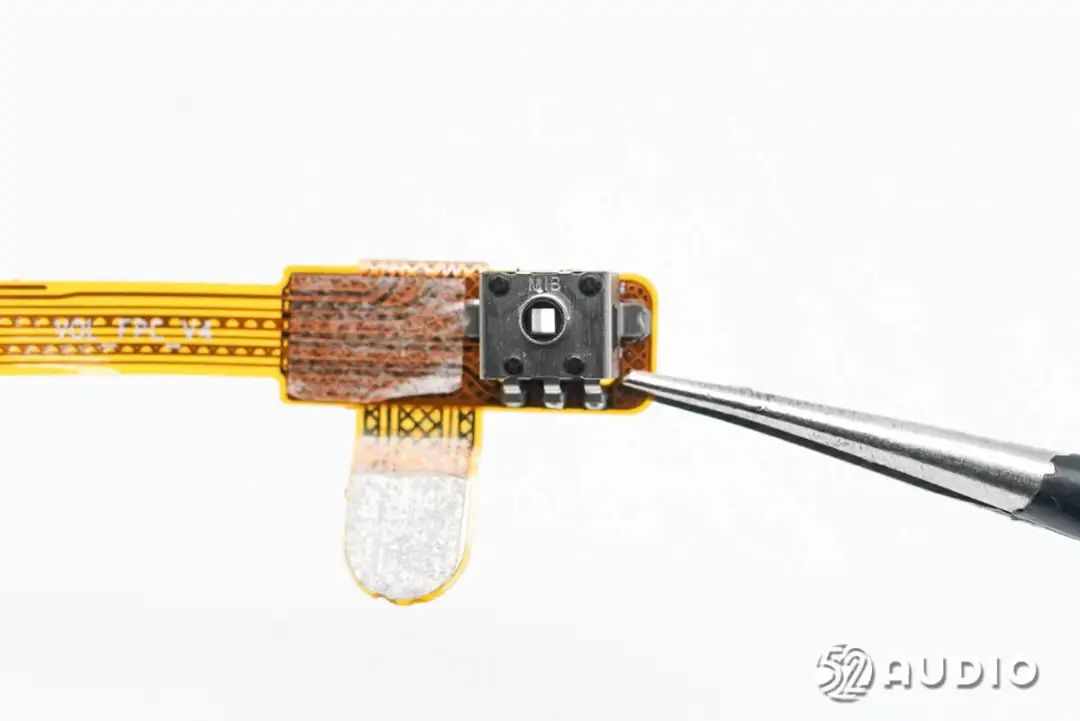

用于音量調節的旋轉編碼器特寫。

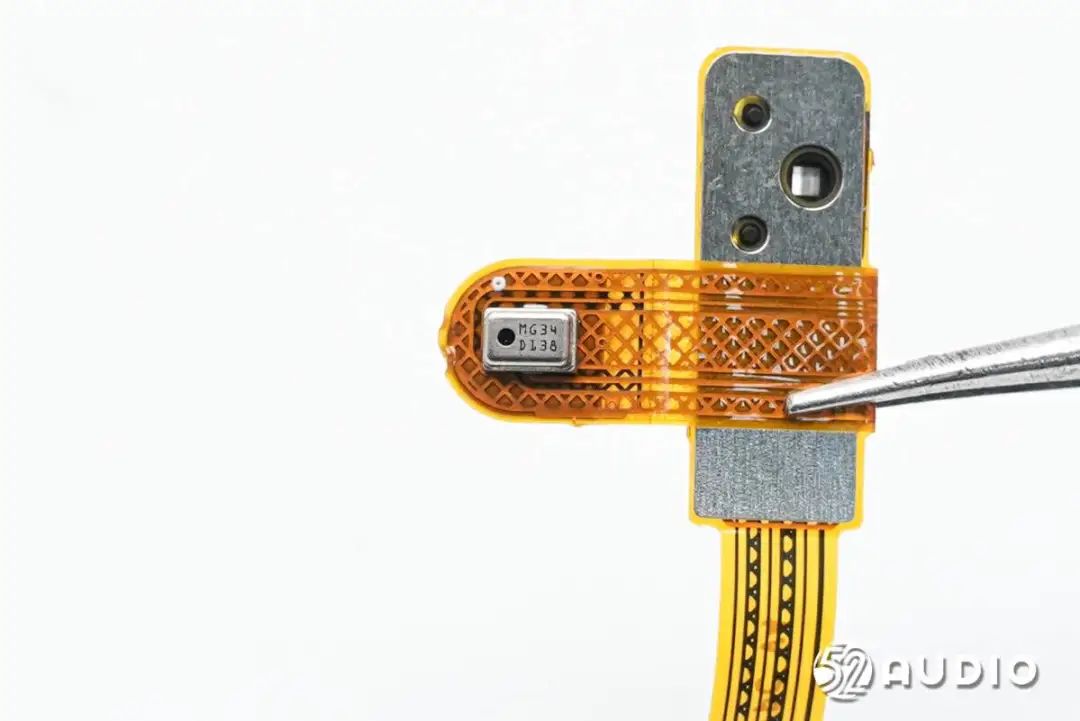

鐳雕MG34 D138的MEMS麥克風，同樣來自敏芯股份。

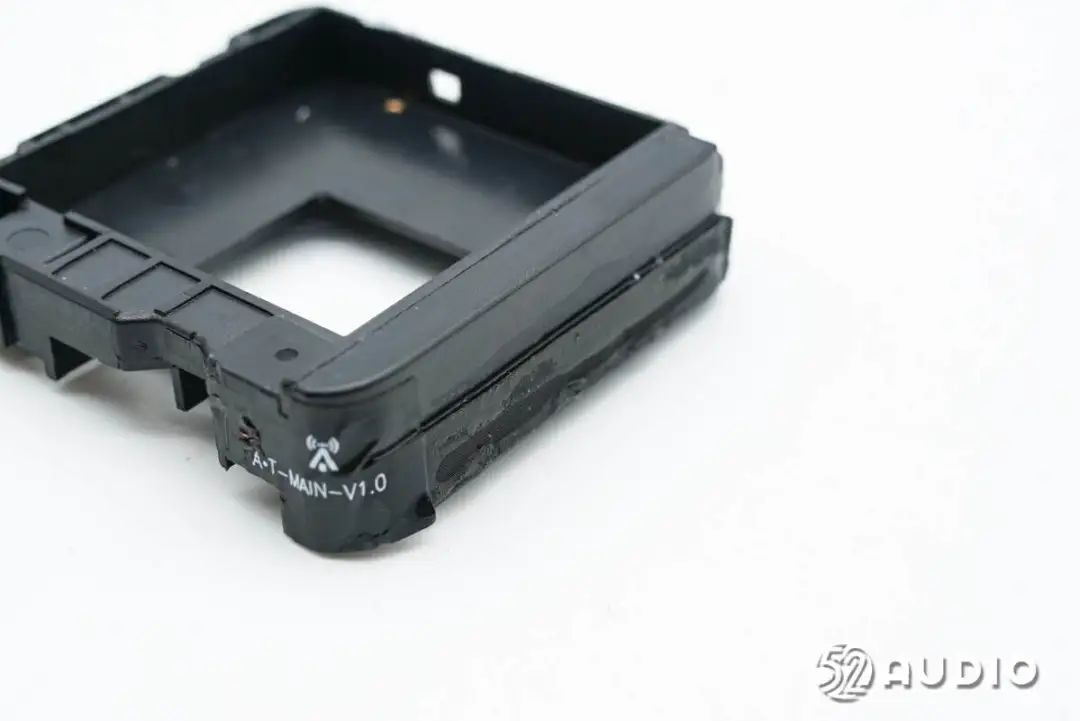

支架側邊的揚聲器結構一覽，出音孔通過防塵網防護。轉角處貼有RF射頻天線。

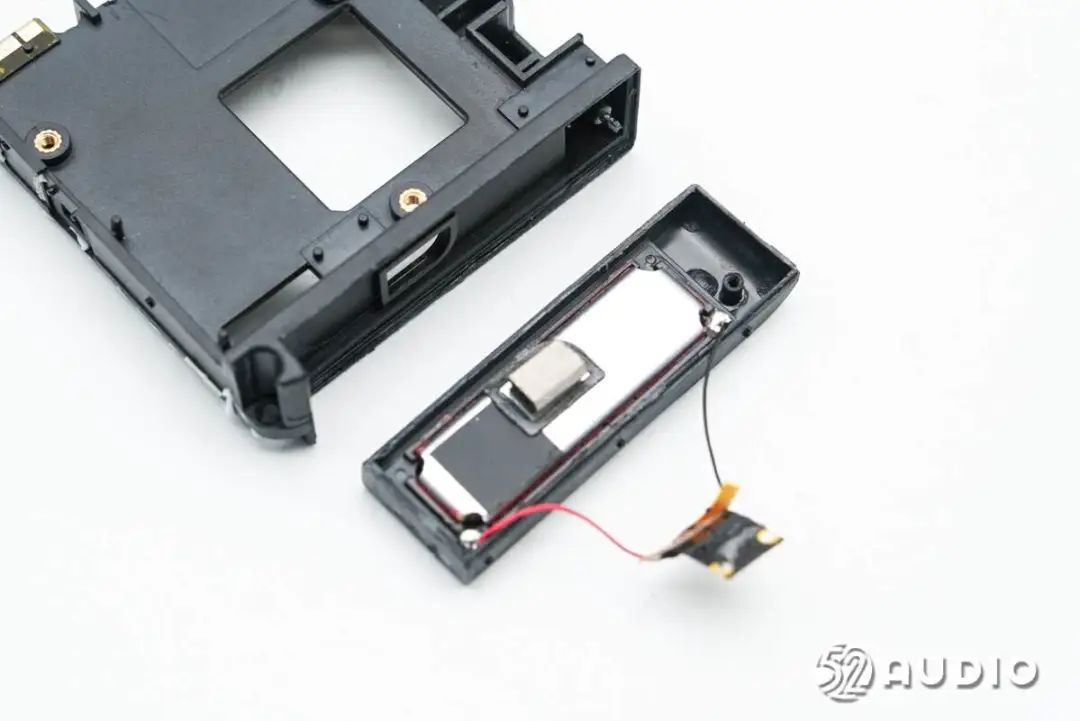

打開揚聲器腔體。

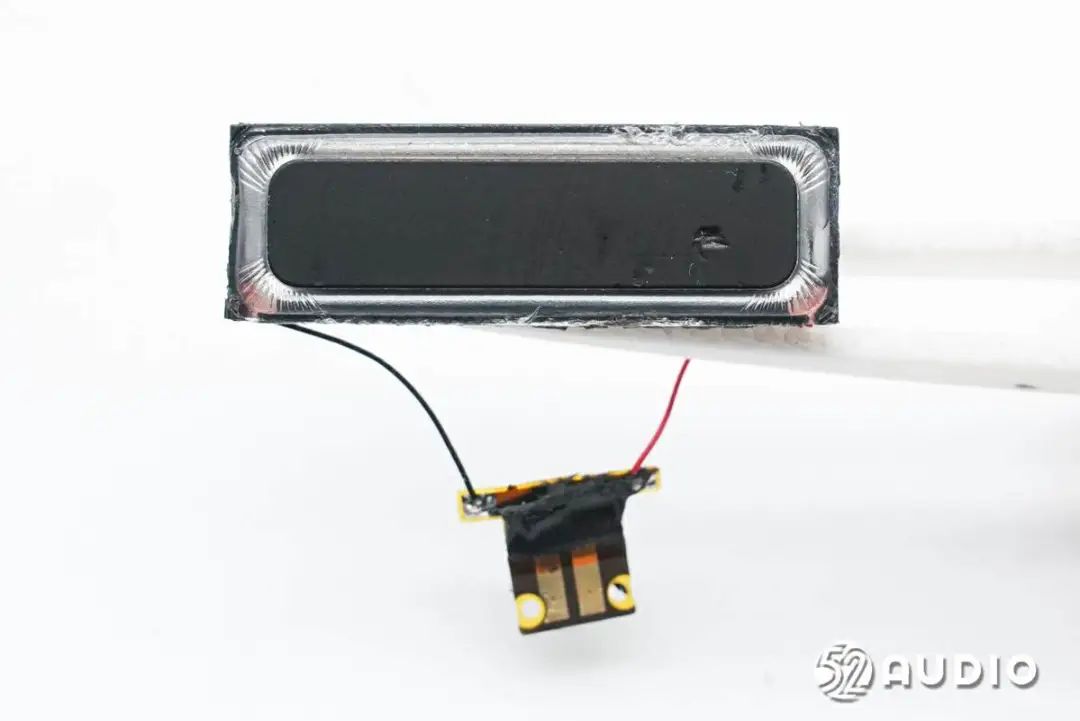

小米運動對講機內置的方形揚聲器正面振膜特寫。

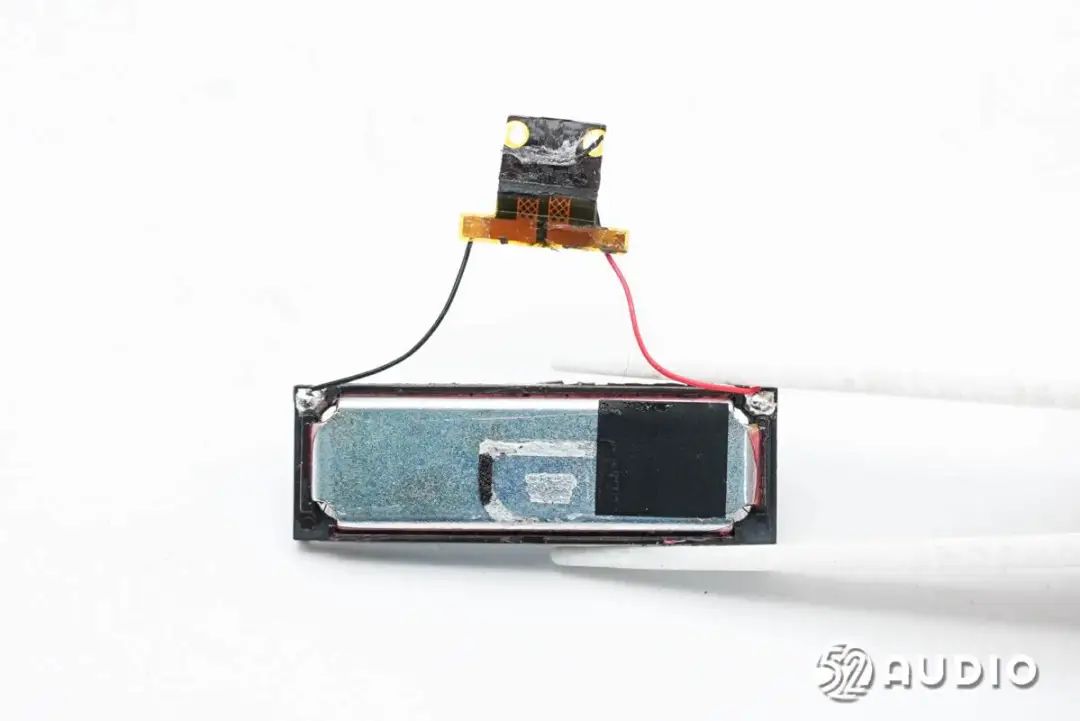

方形揚聲器背面特寫。

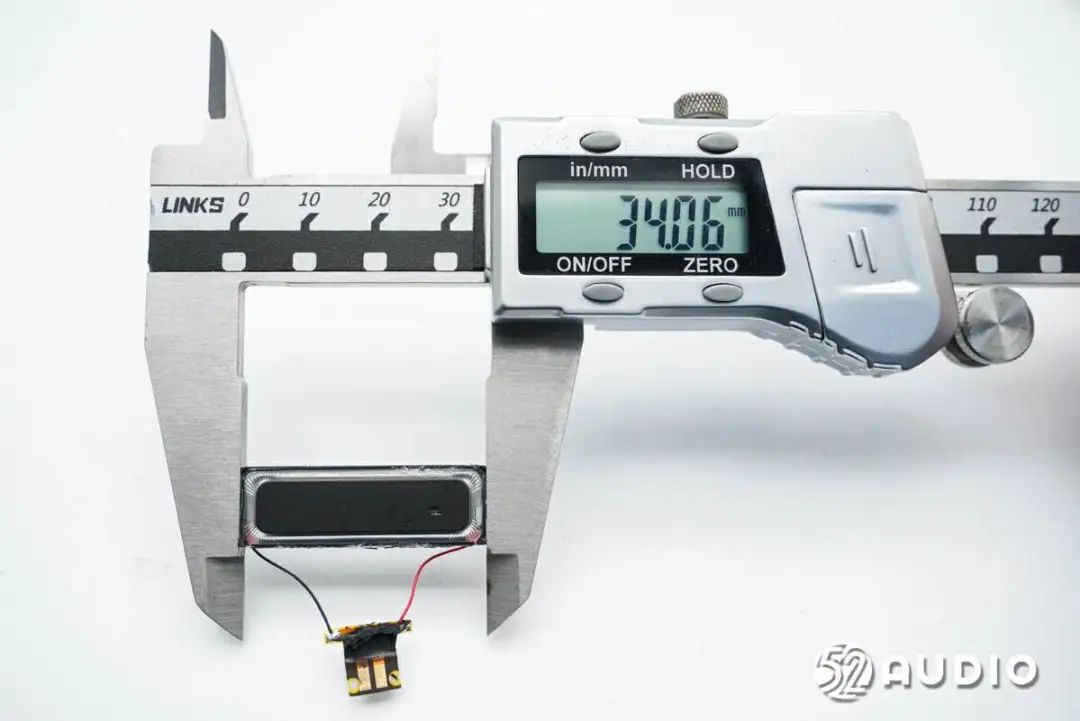

經我愛音頻網實測，揚聲器長度約為34.06mm。

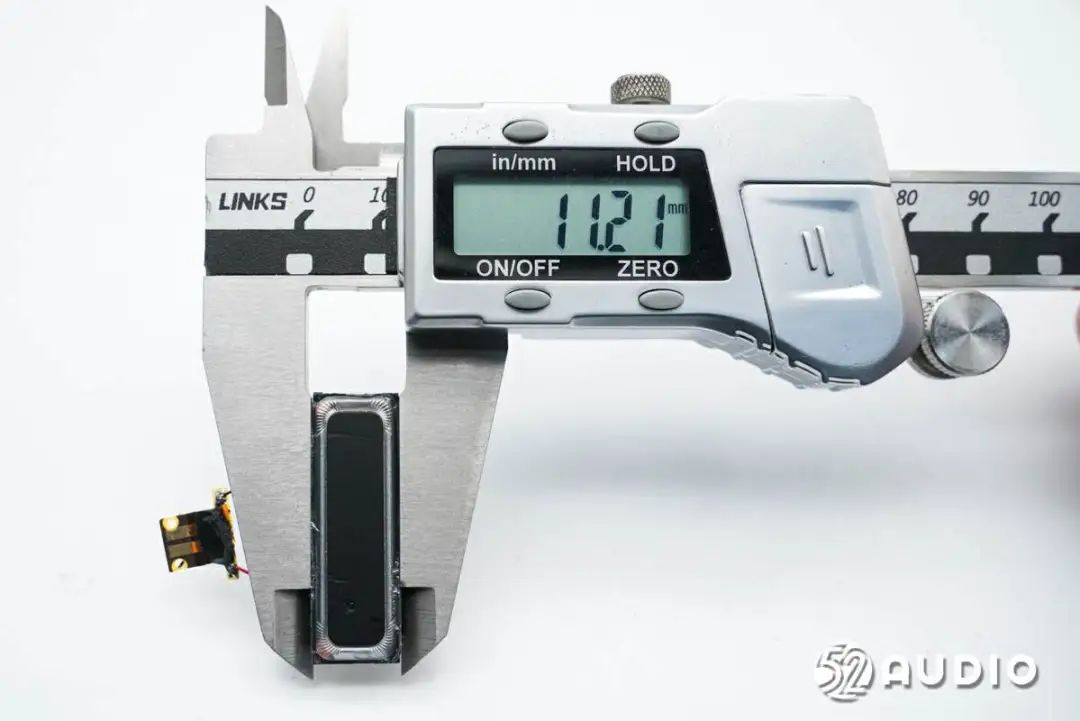

寬度約為11.21mm。

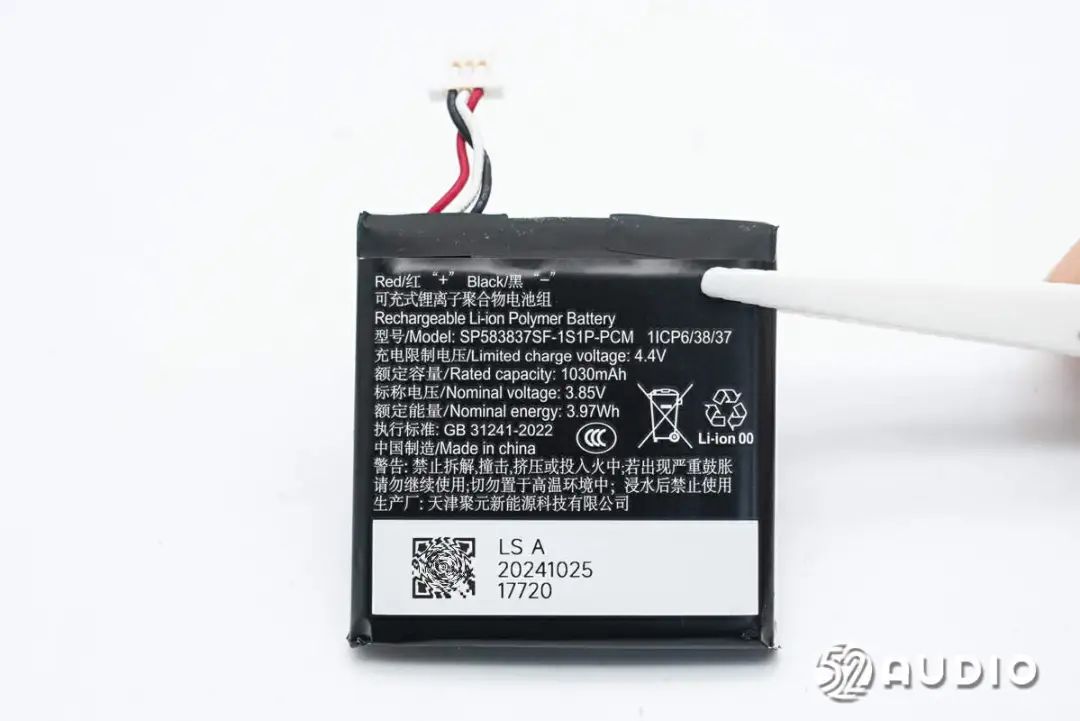

撕開外部導電布，電池標簽上信息一覽?？沙涫戒囯x子聚合物電池組，型號：SP583837SF-1S1P-PCM，充電限制電壓：4.4V，額定容量：1030mAh，標稱電壓：3.85V，額定能量：3.97Wh，生產廠：天津聚元新能源科技有限公司。

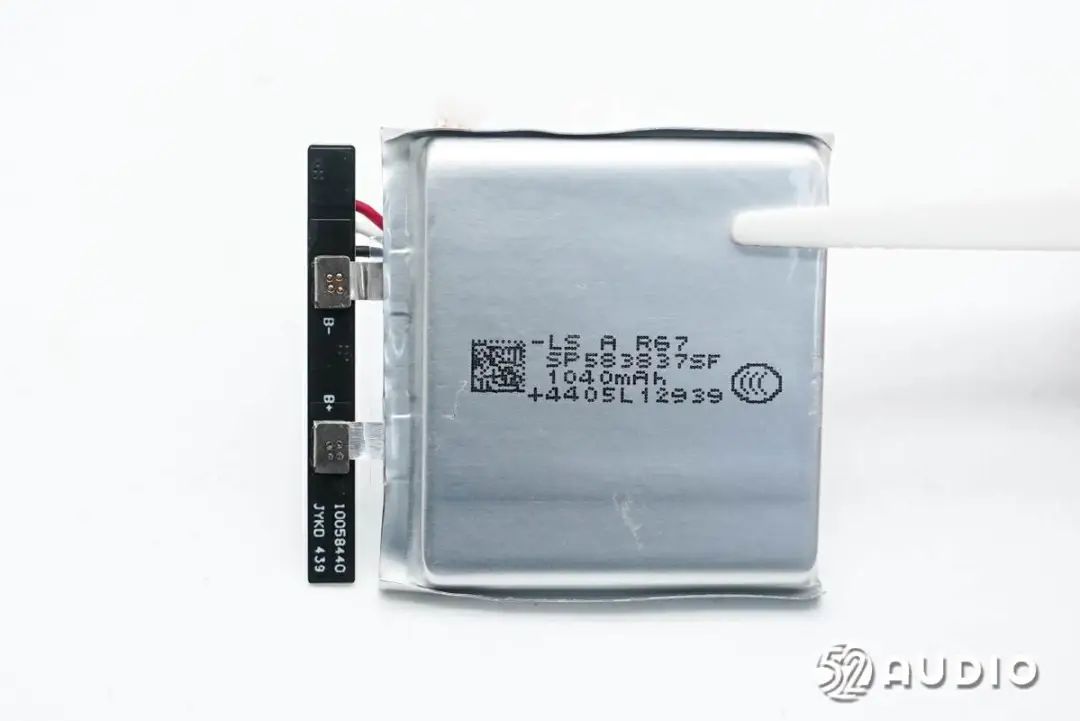

撕開外部絕緣保護，電芯上絲印信息一覽。

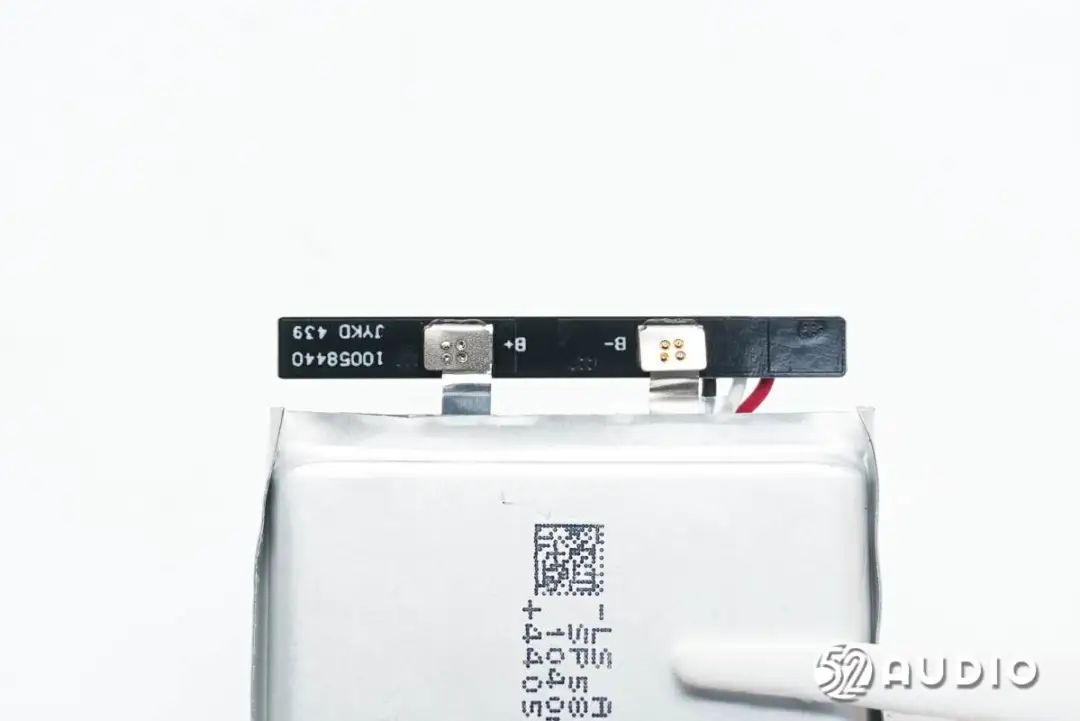

電池保護板一側電路一覽，設置有鋰電保護IC，負責電池的過充電、過放電、過電流等保護。

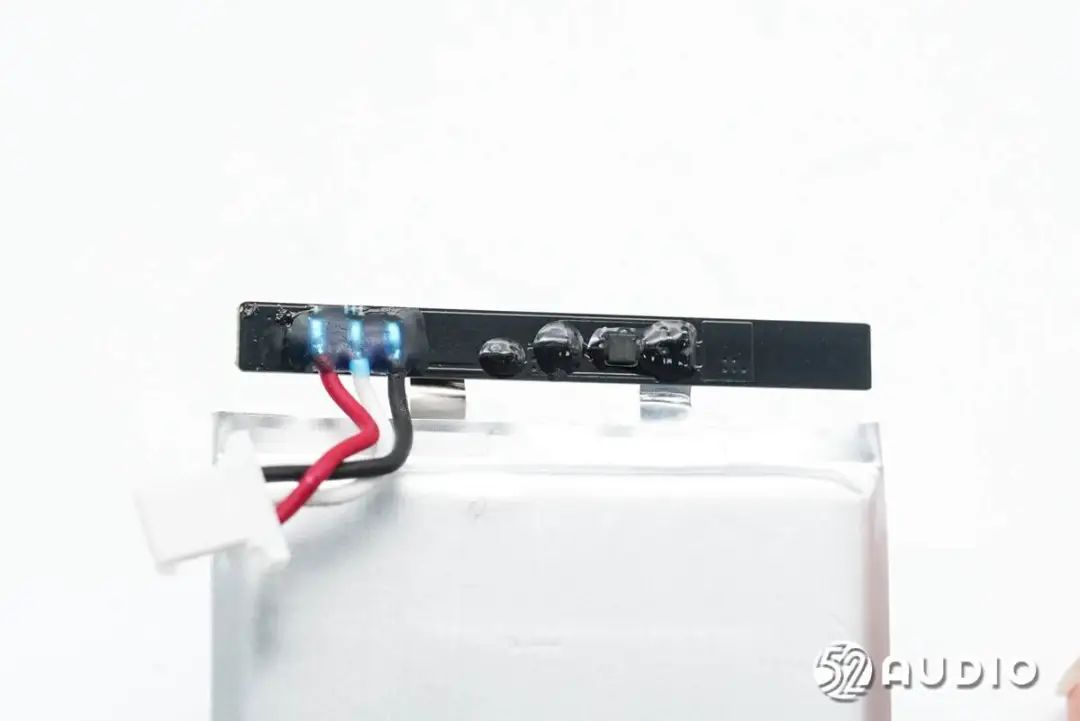

電池保護板另外一側電路一覽。

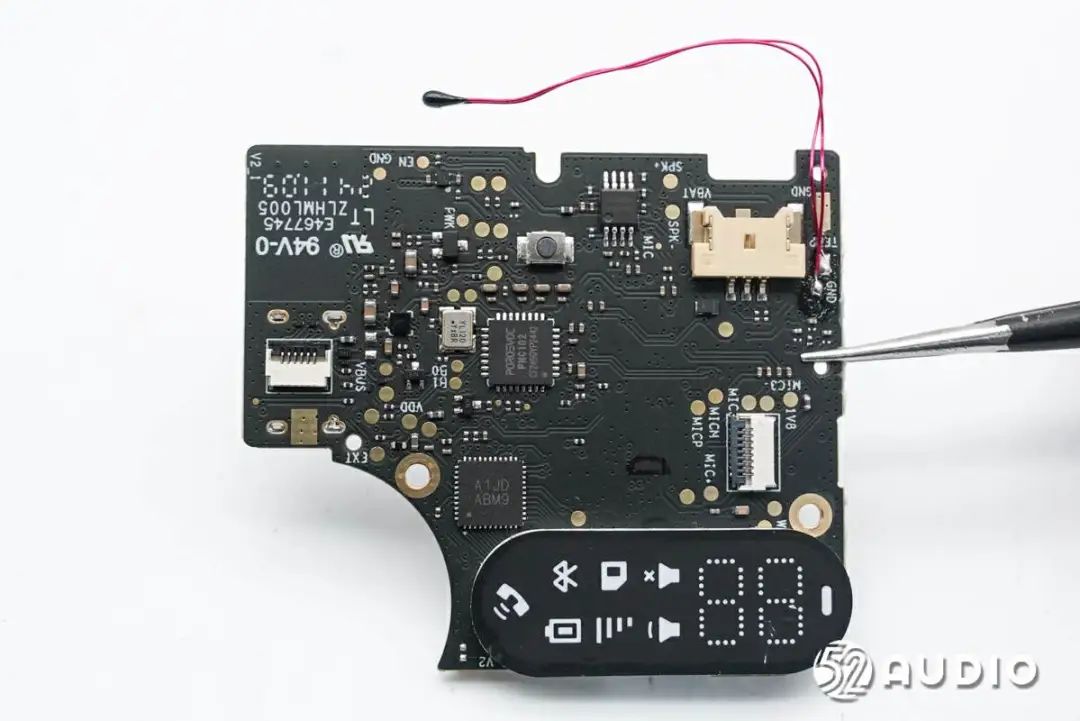

小米運動對講機主板一側電路一覽。

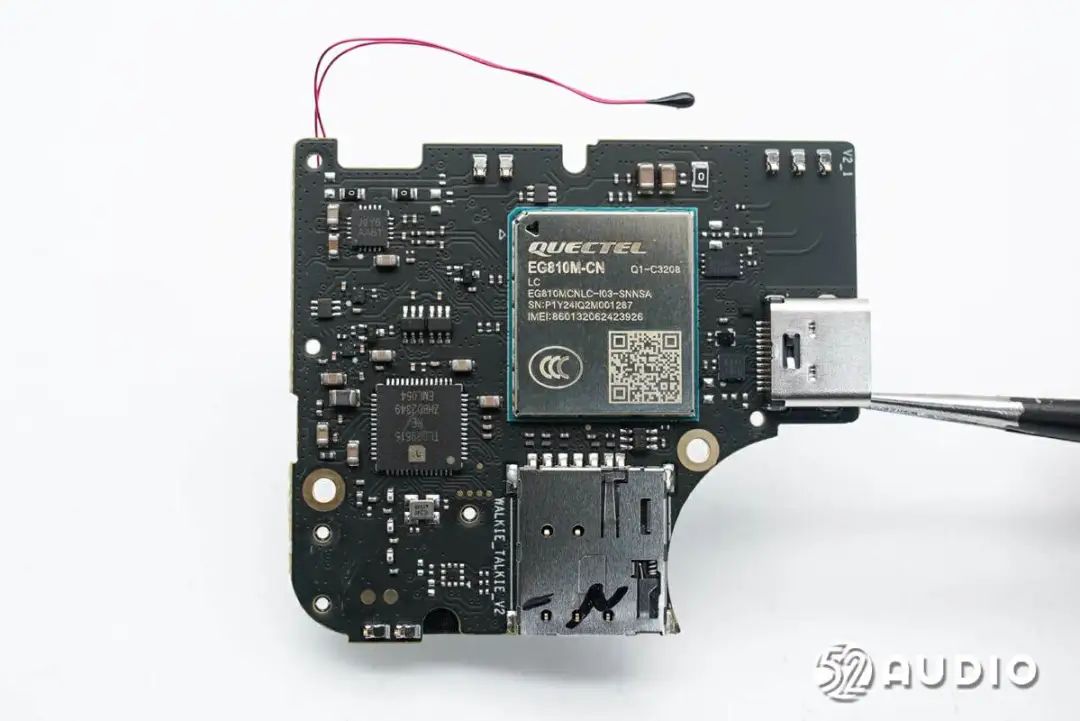

主板另外一側電路一覽。

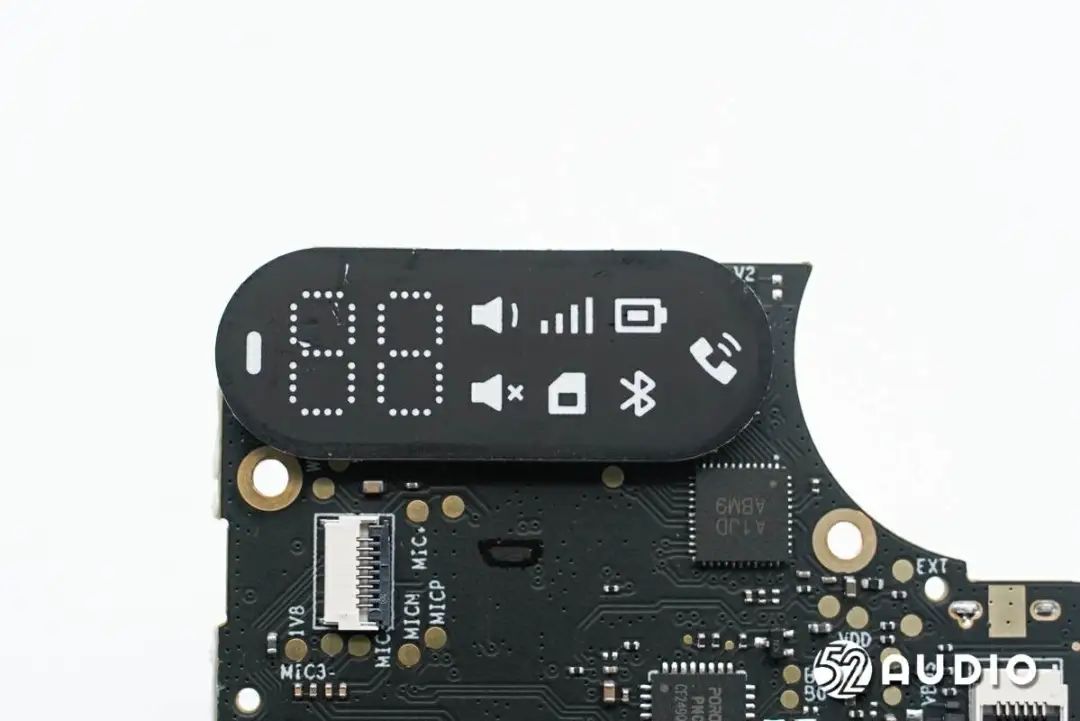

主板上的數字顯示屏特寫。

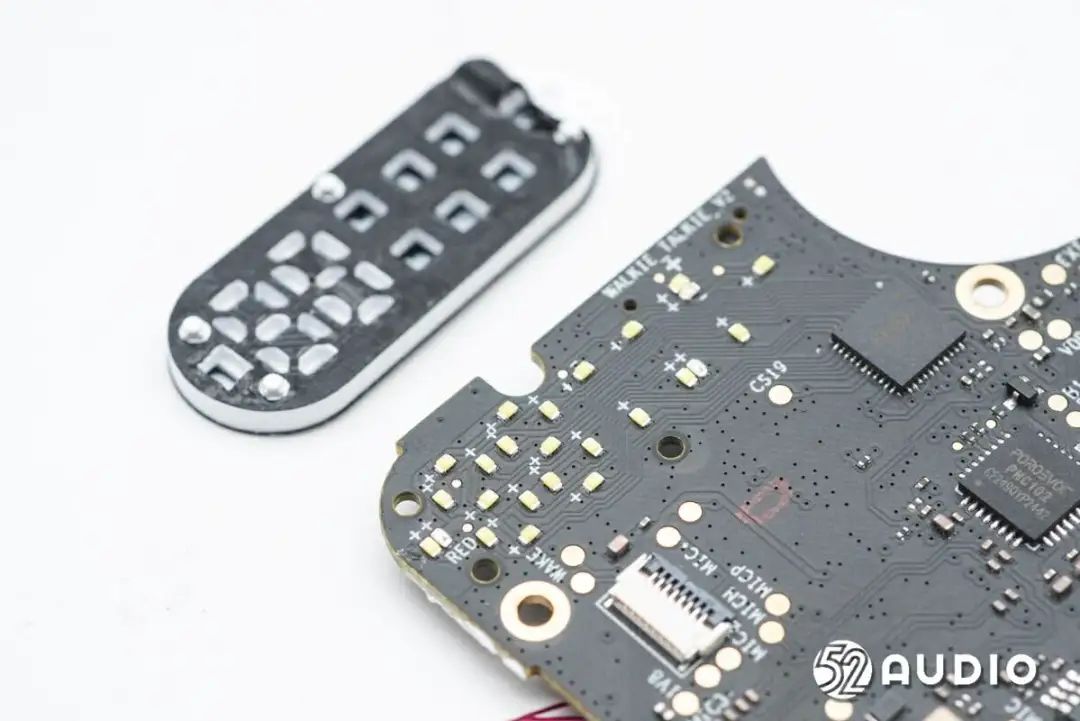

取掉顯示屏，下方主板上的LED陣列特寫。

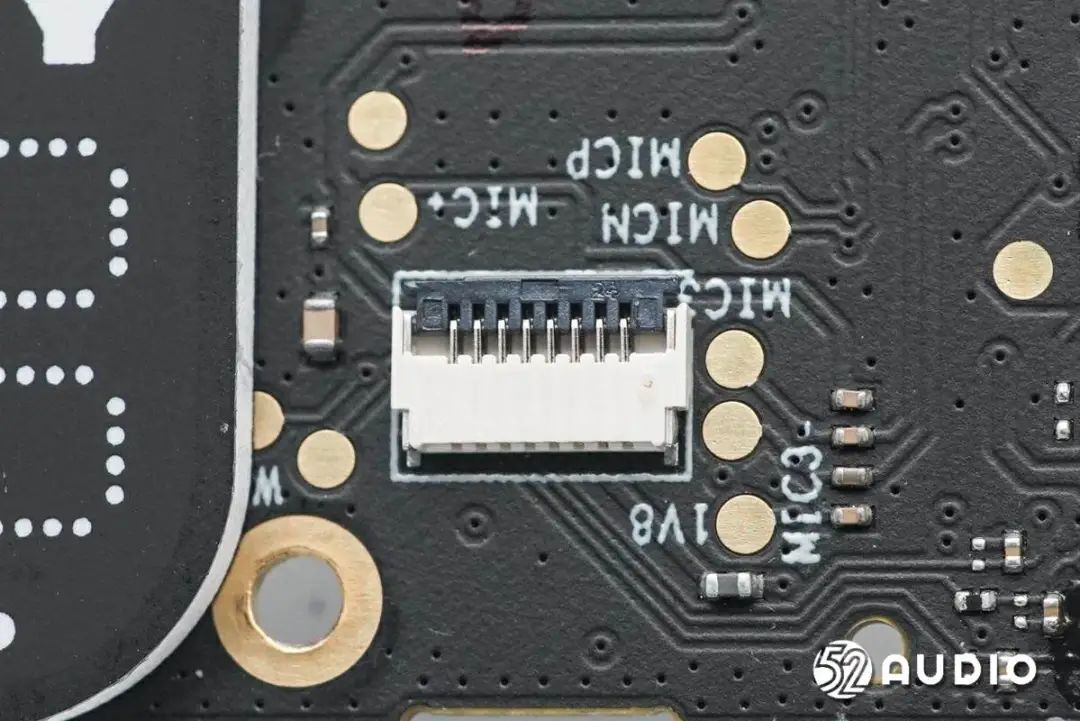

連接功能按鍵小板的ZIF連接器。

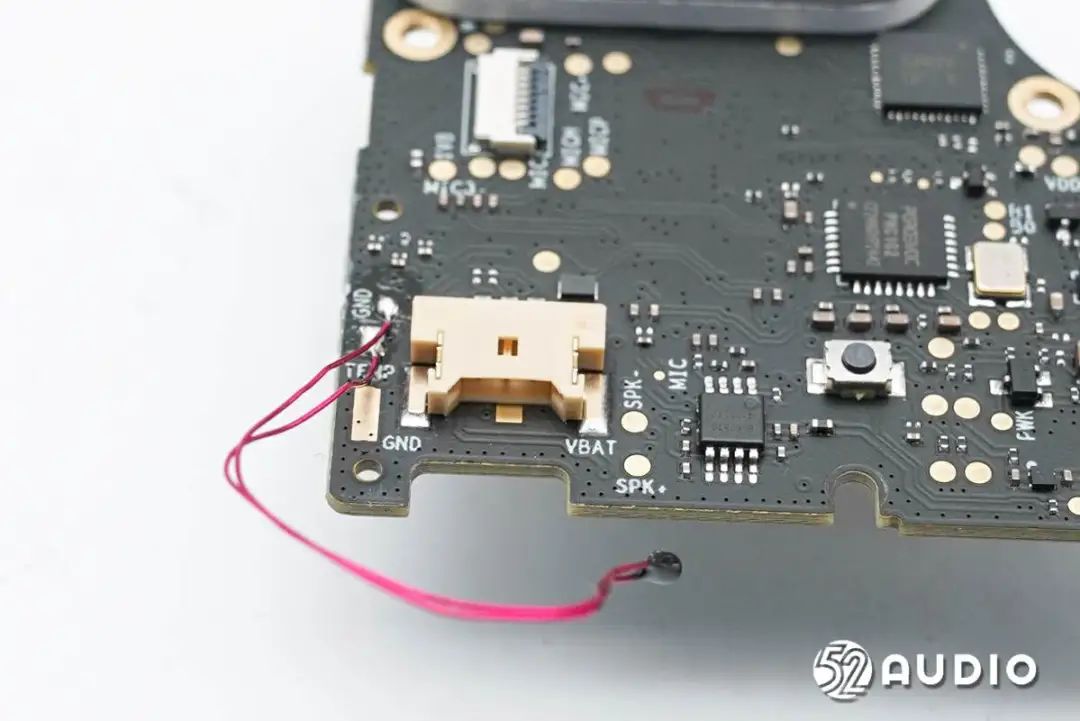

連接電池單元的導線插座。

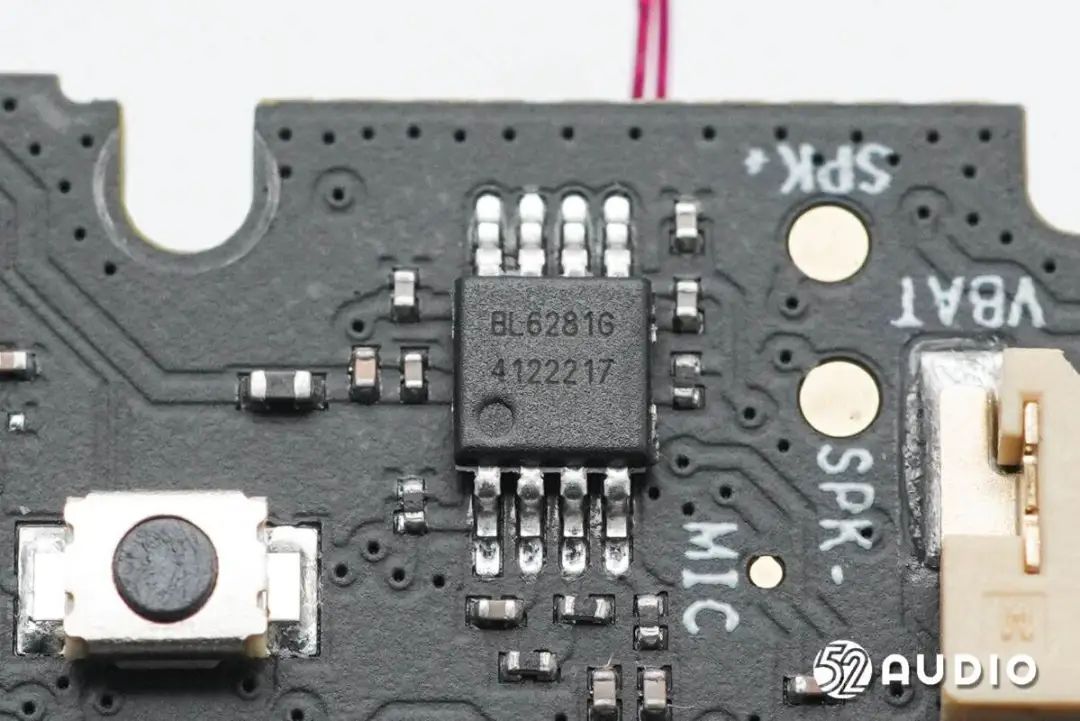

音頻功率放大器。

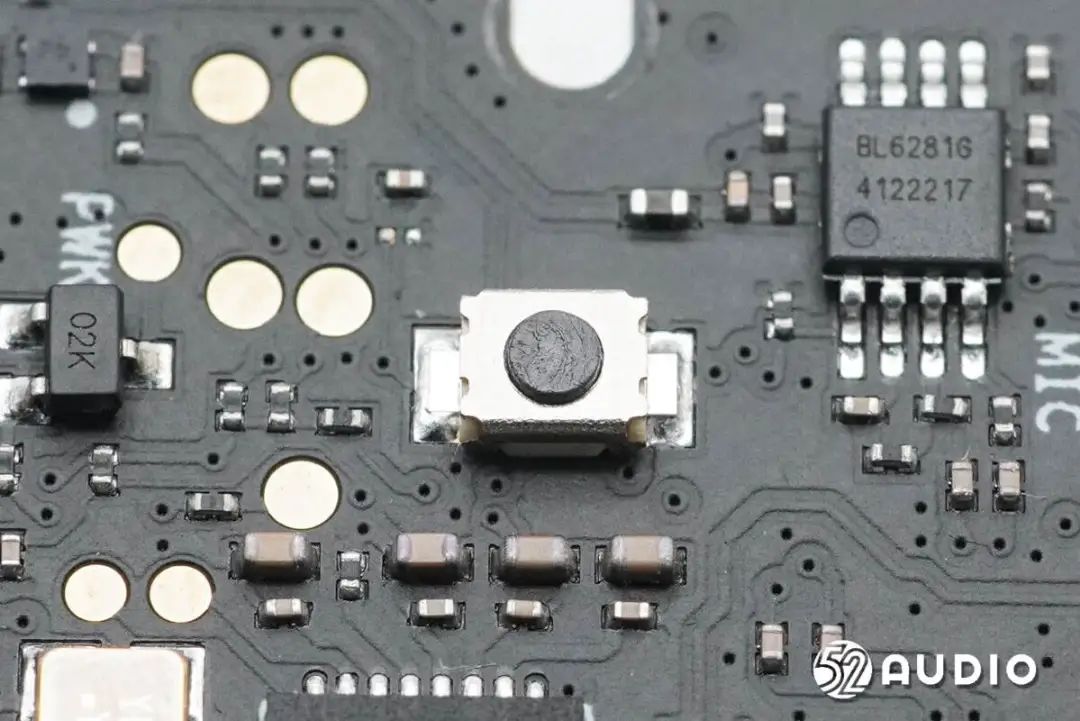

PTT按鍵特寫。

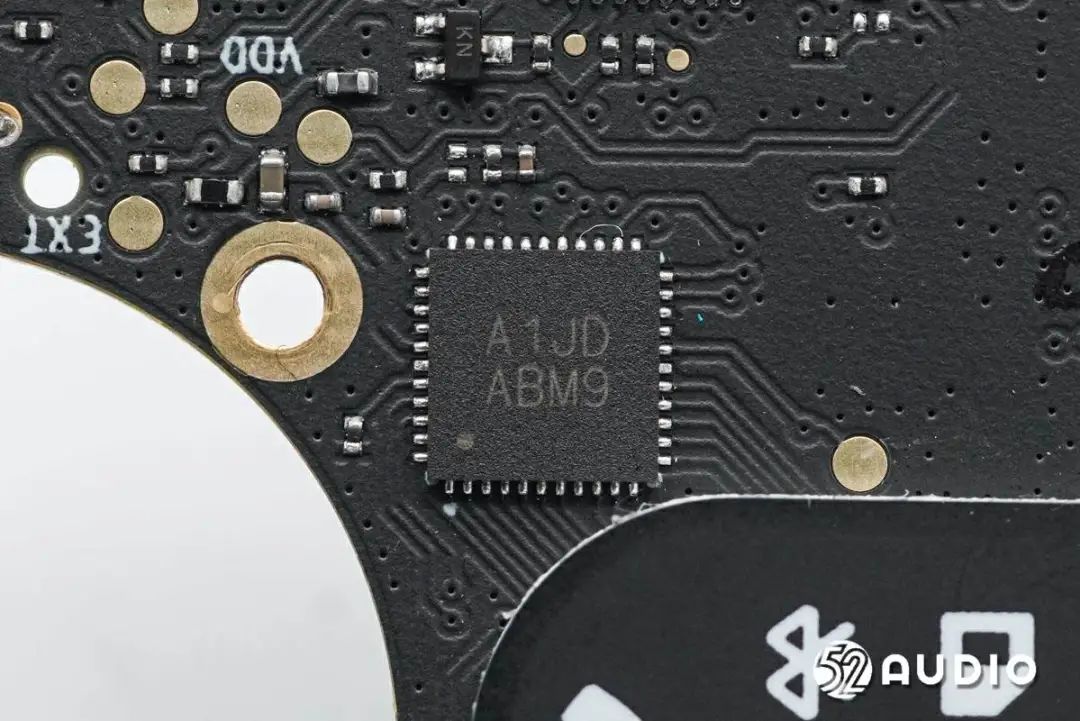

絲印“A1JD”的LED驅動器。

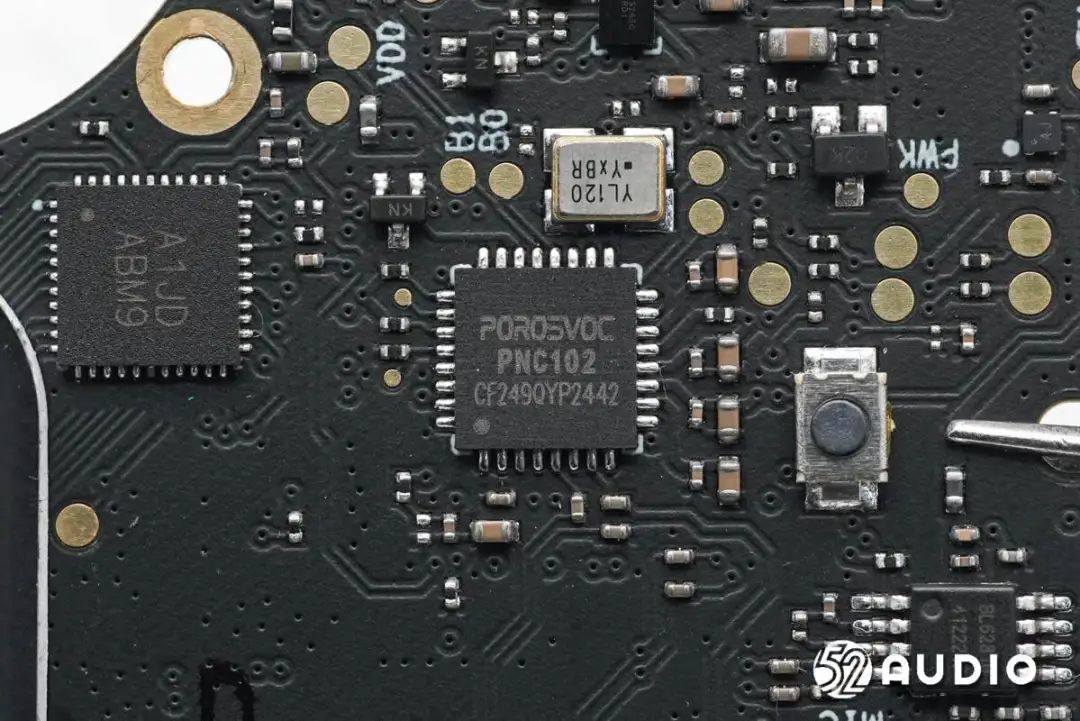

POROSVOC音頻處理芯片。

為音頻處理器提供時鐘的晶振特寫。

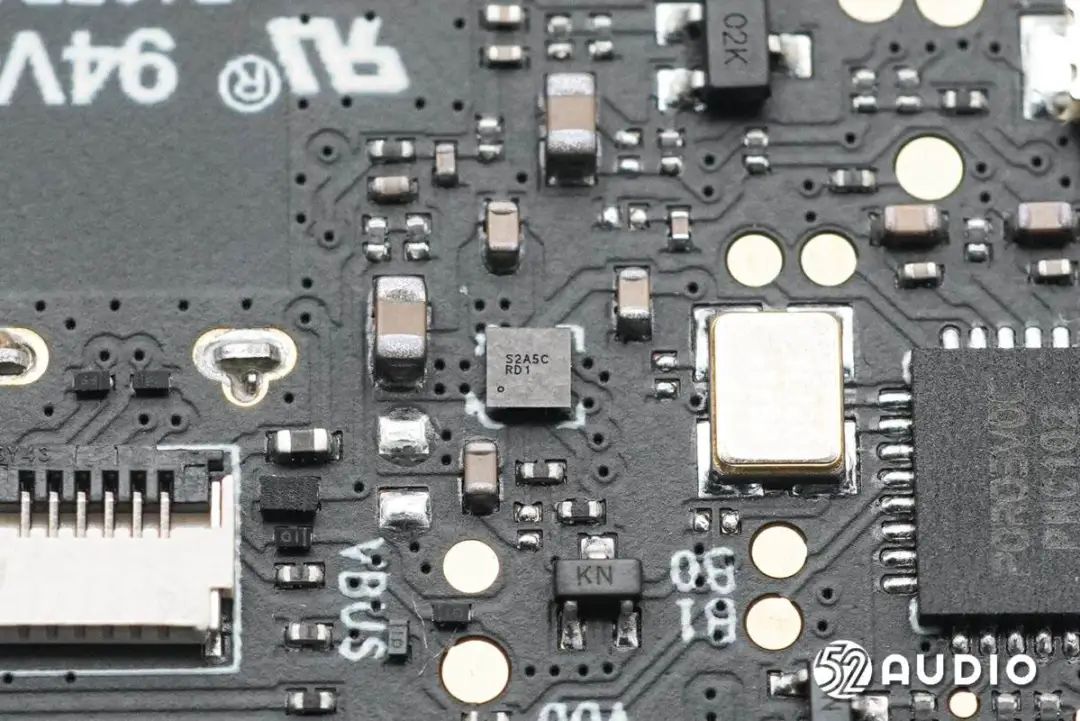

絲印S2A5C的IC。

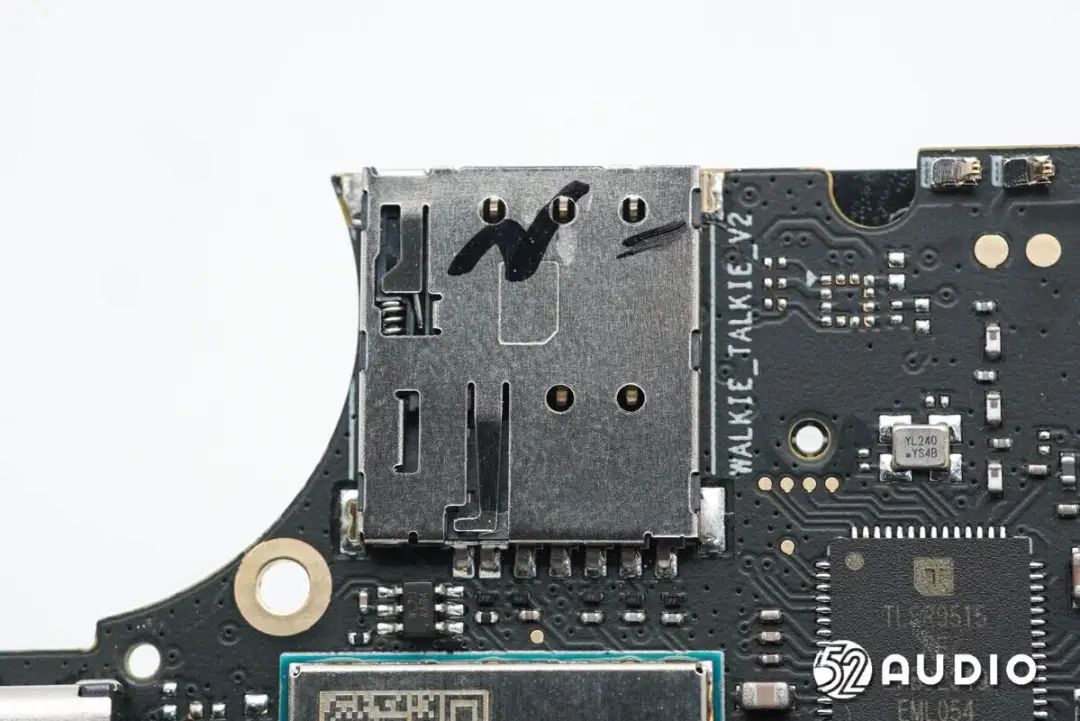

SIM卡槽母座特寫。

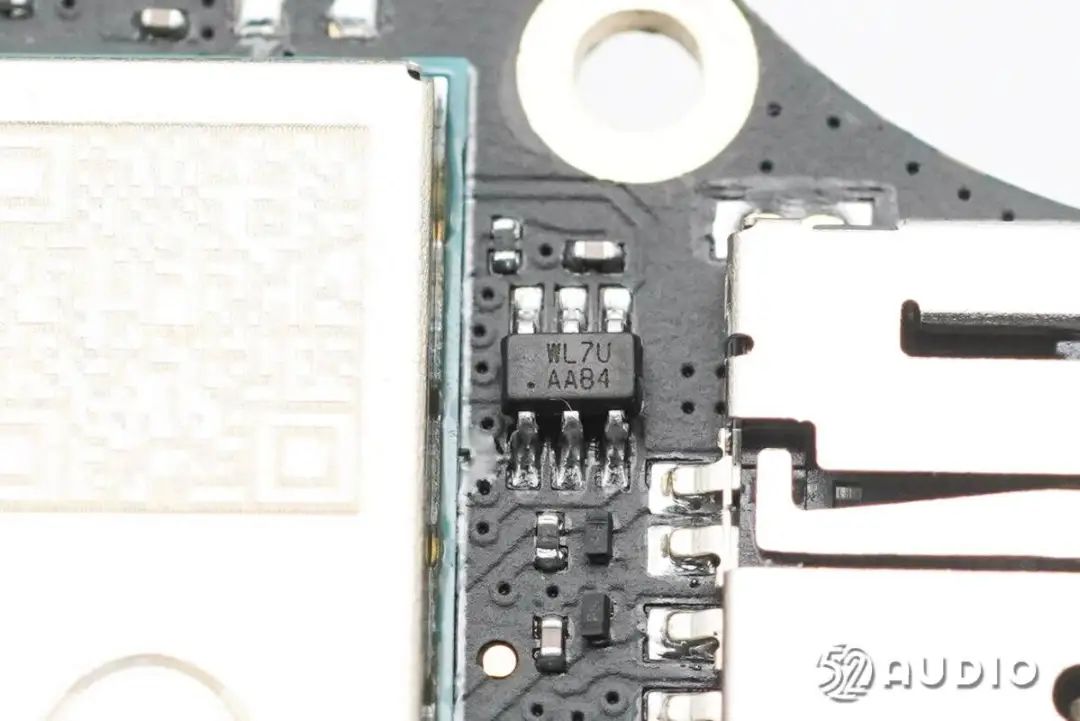

絲印WL7U的IC。

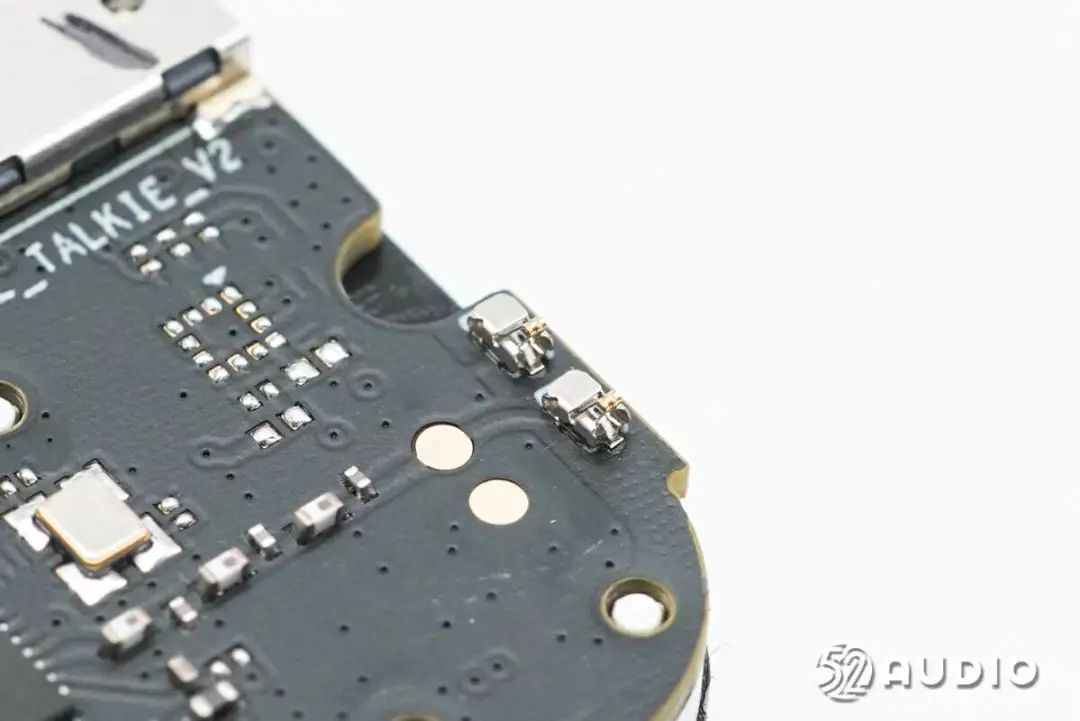

連接藍牙天線的金屬?gòu)椘?/p>

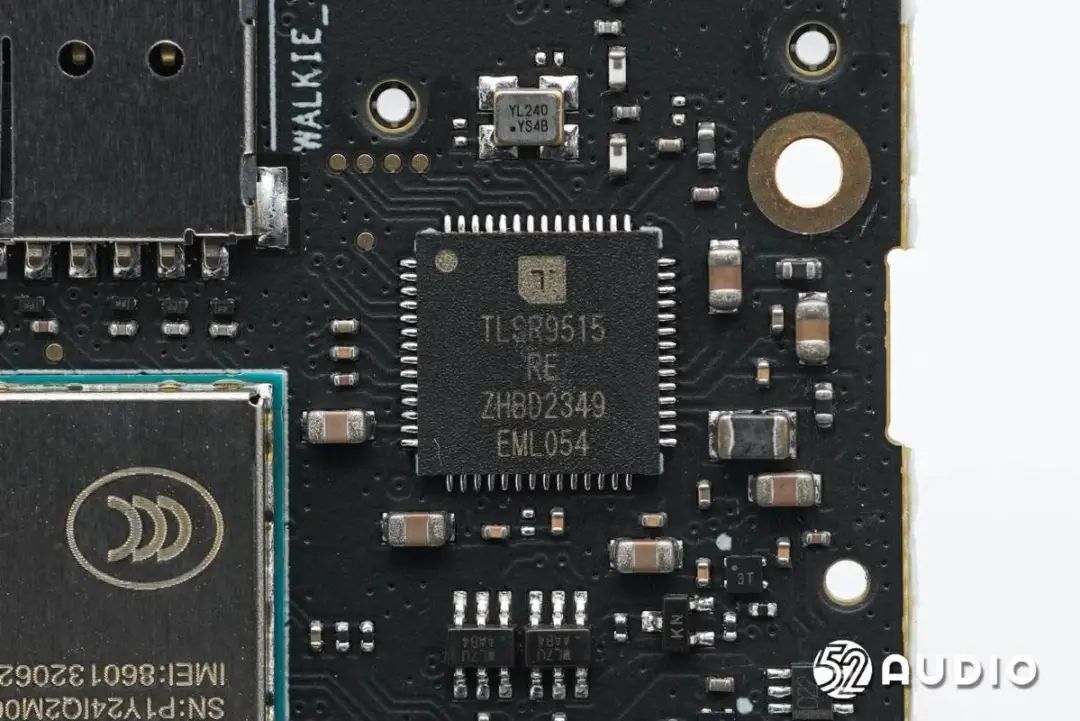

TLSR9515R多標準無線SoC。

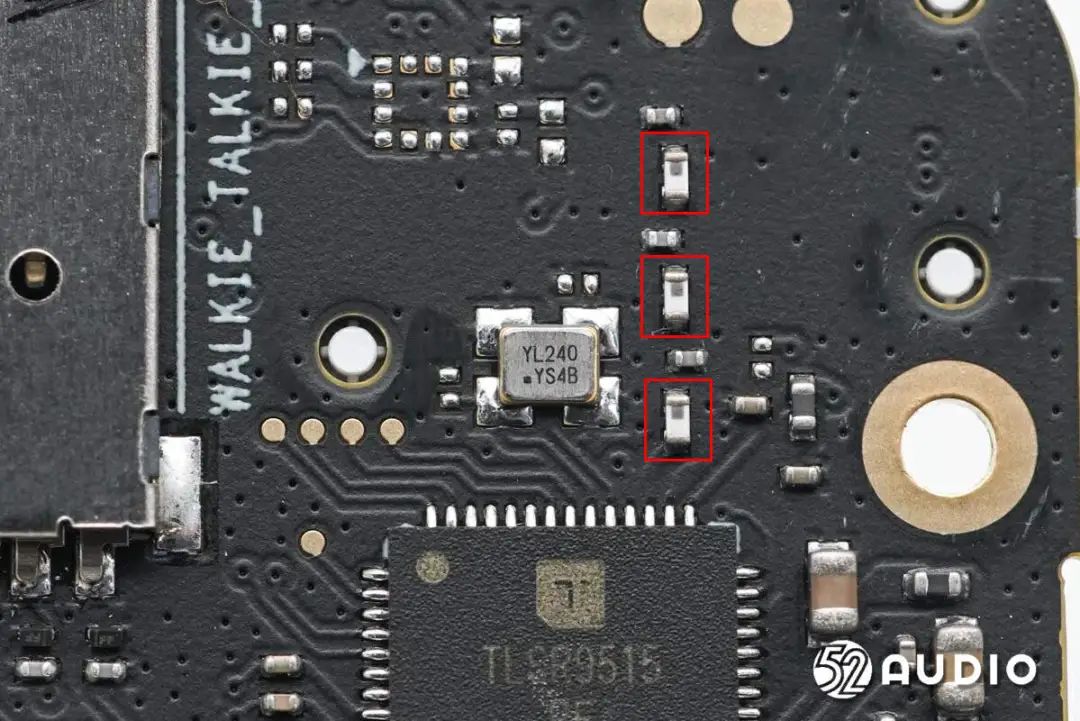

為多標準無線SoC提供時鐘的晶振特寫。

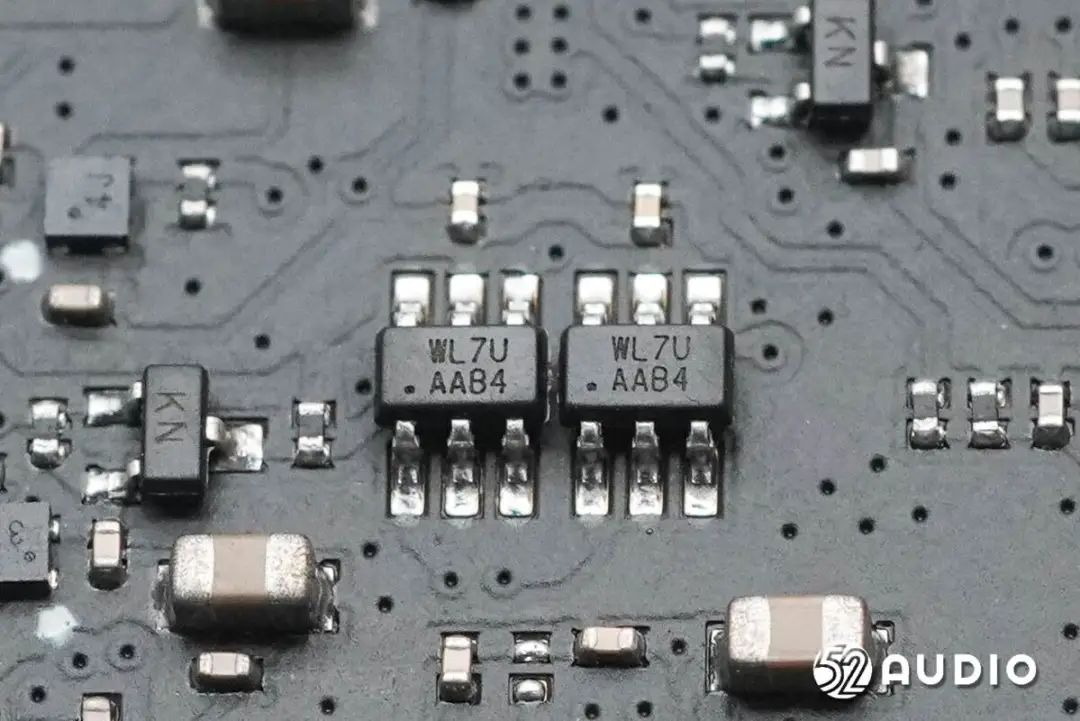

兩顆絲印WL7U的IC。

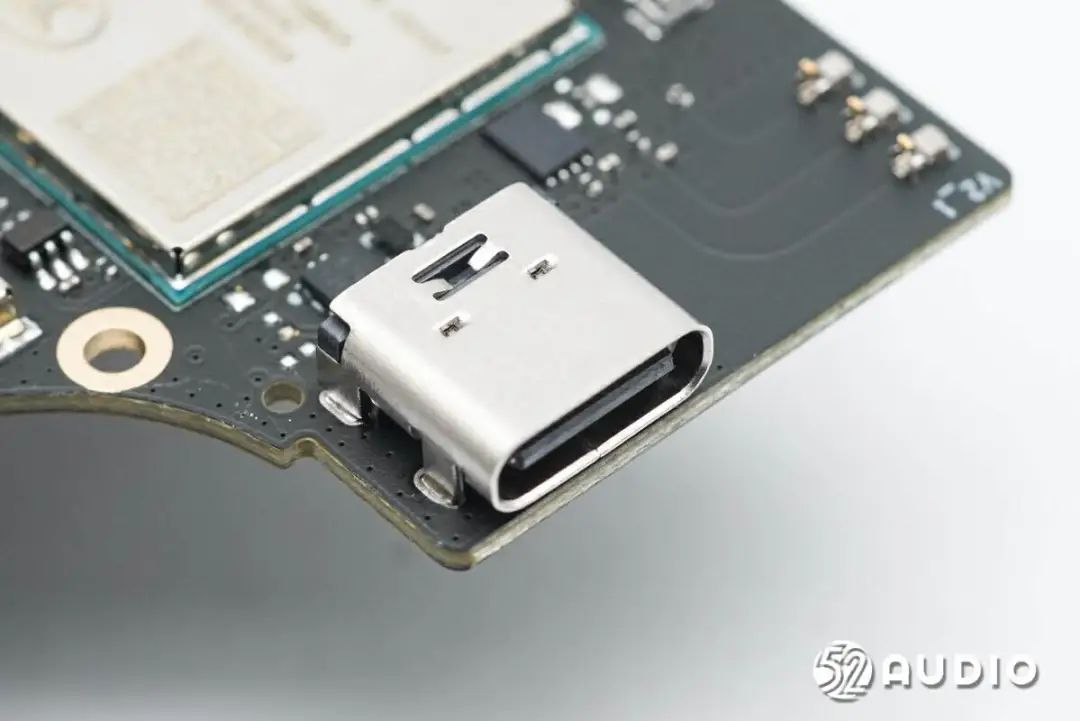

Type-C接口母座特寫，支持充電和音頻輸出。

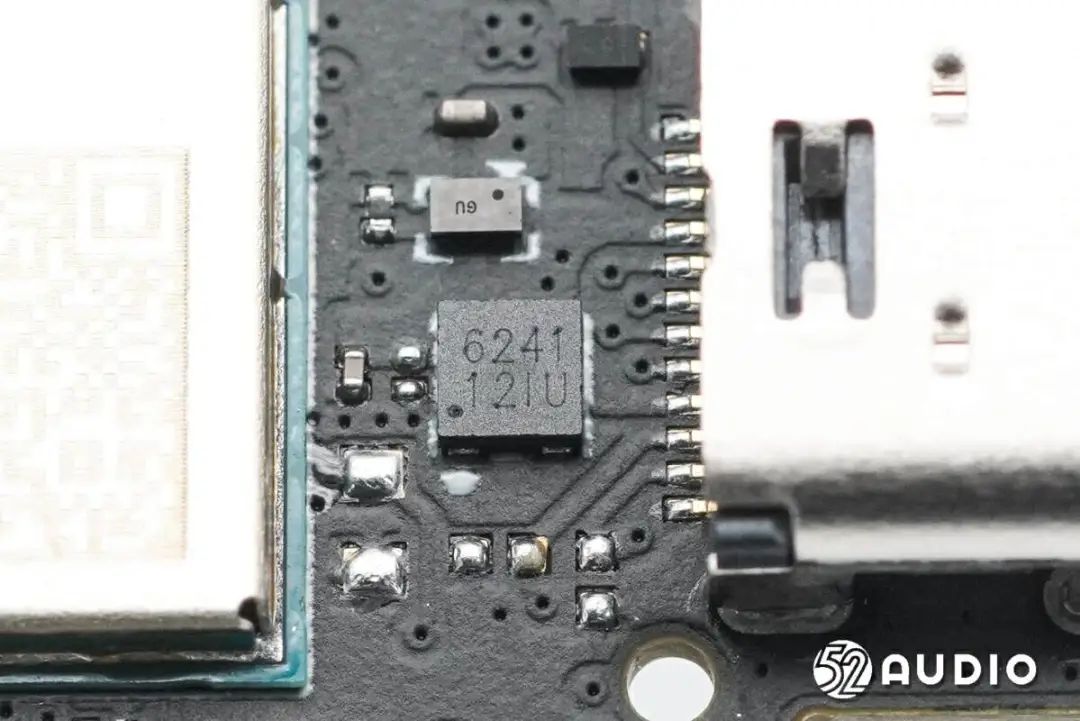

ESD56241D TVS保護管。

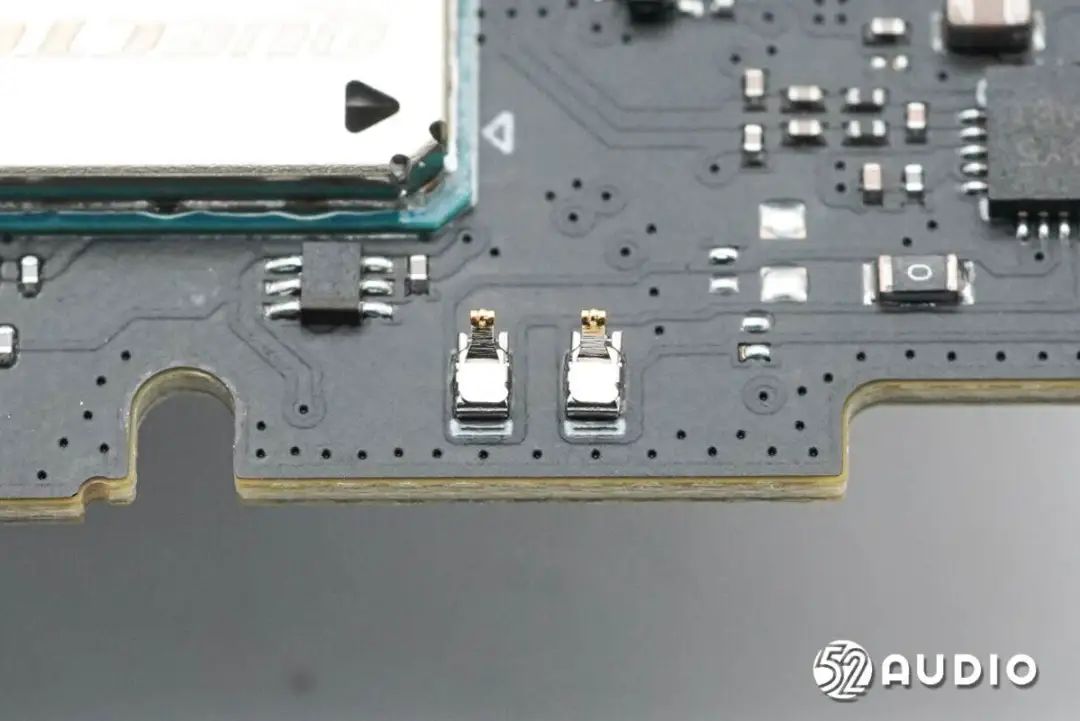

連接射頻天線的金屬?gòu)椘?/p>

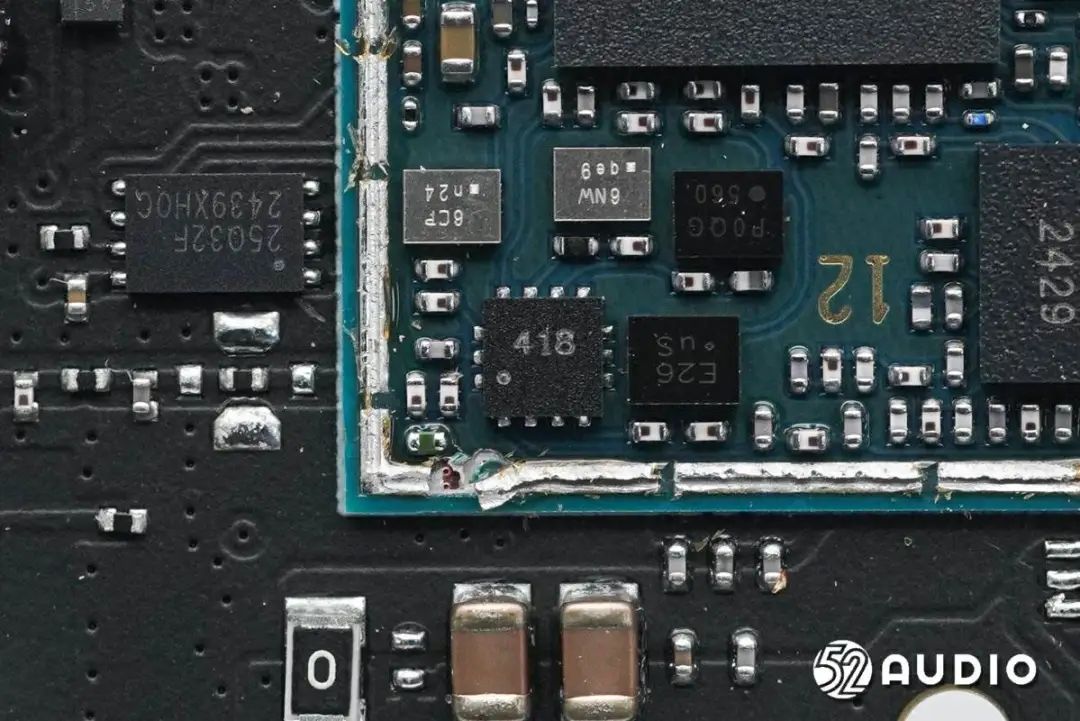

絲印25Q32F的存儲器，用來存儲固件配置等信息。

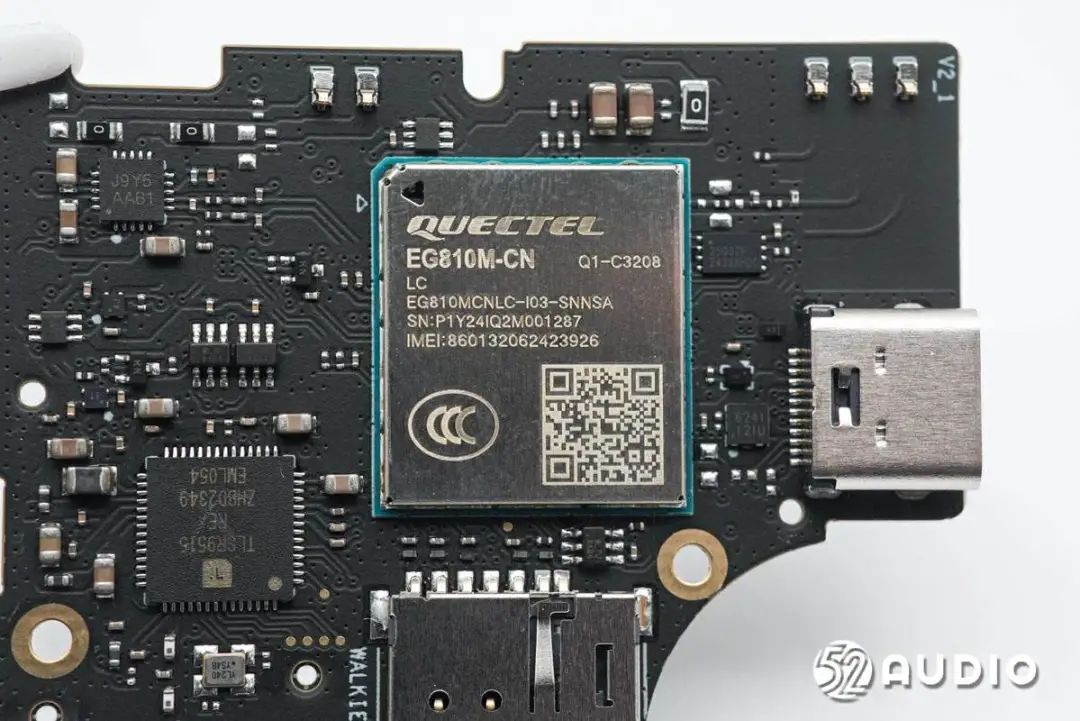

Quectel移遠EG810M-CN 4G無線通信模組。

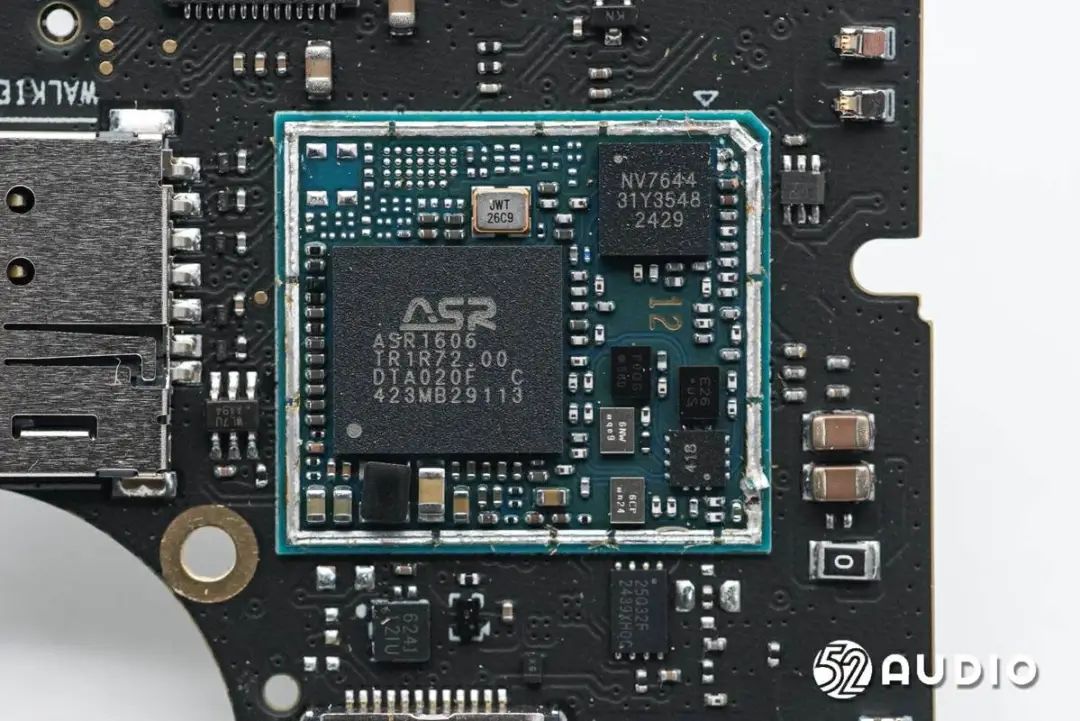

打開屏蔽罩，4G無線通訊模組電路一覽，整個郵票板上同樣采用了多顆疊層陶瓷電感。

絲印NV7644的射頻前端芯片。

絲印418的IC。

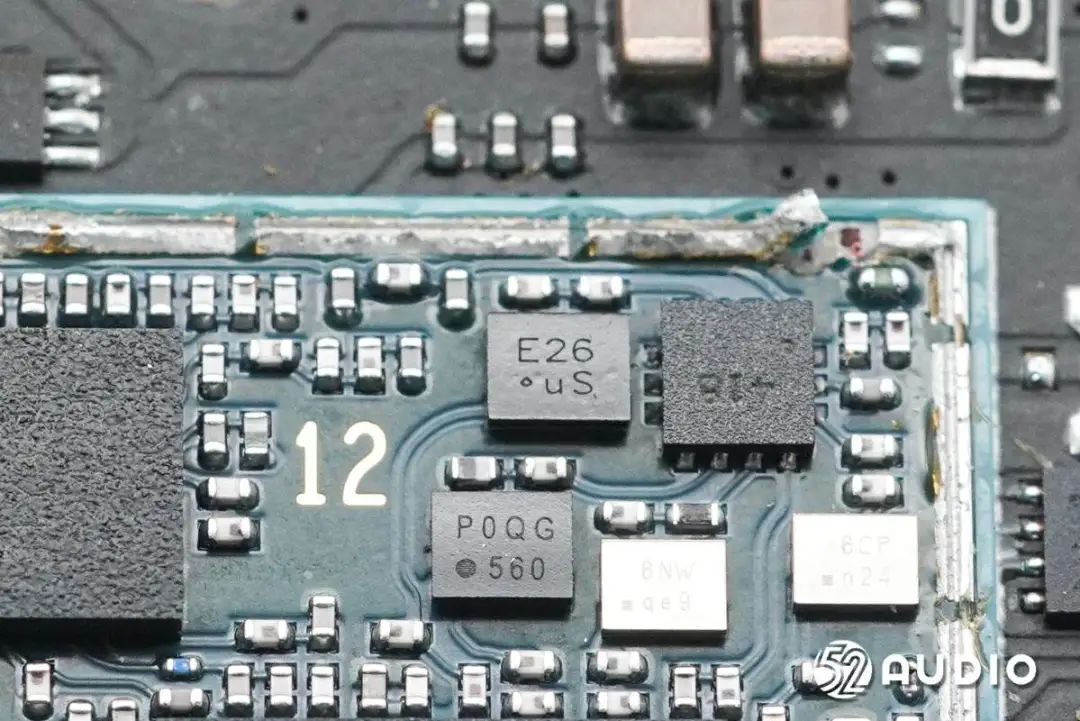

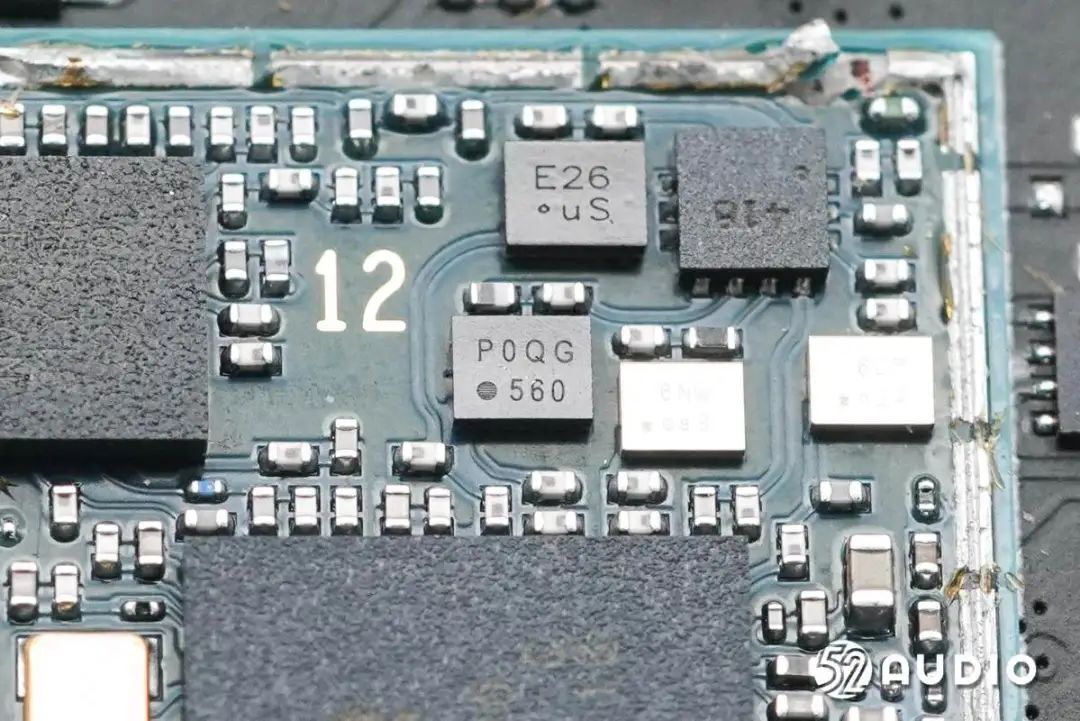

絲印P0QG的IC。

絲印E26的IC。

連接揚聲器的金屬?gòu)椘?/p>

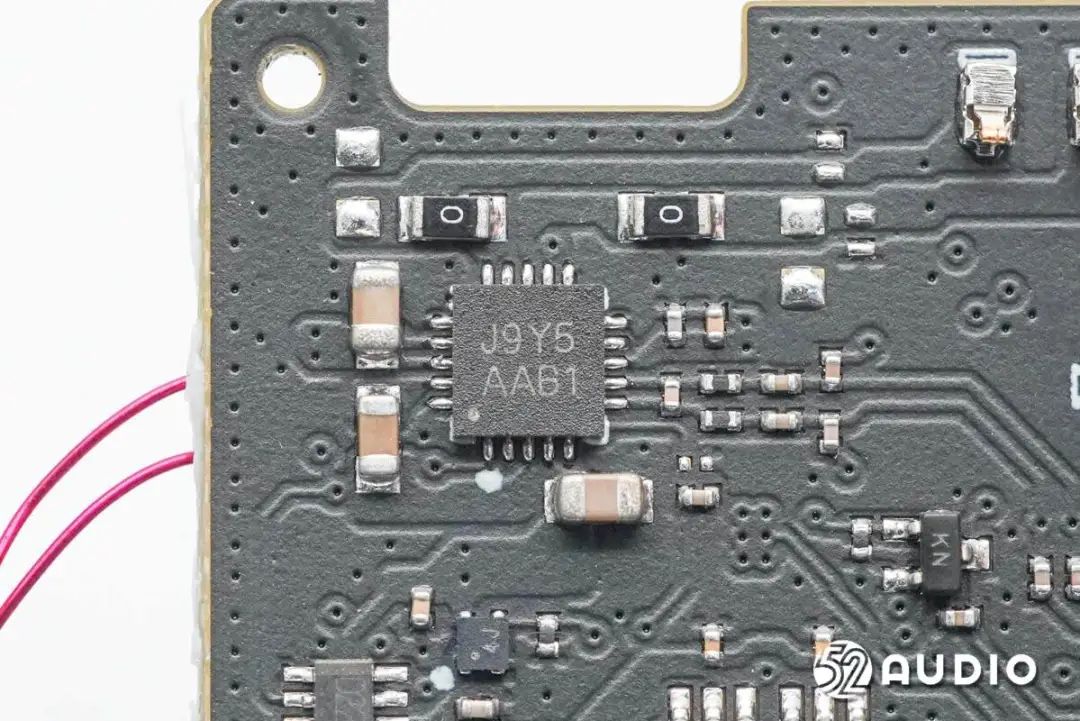

絲印J9Y5的IC。

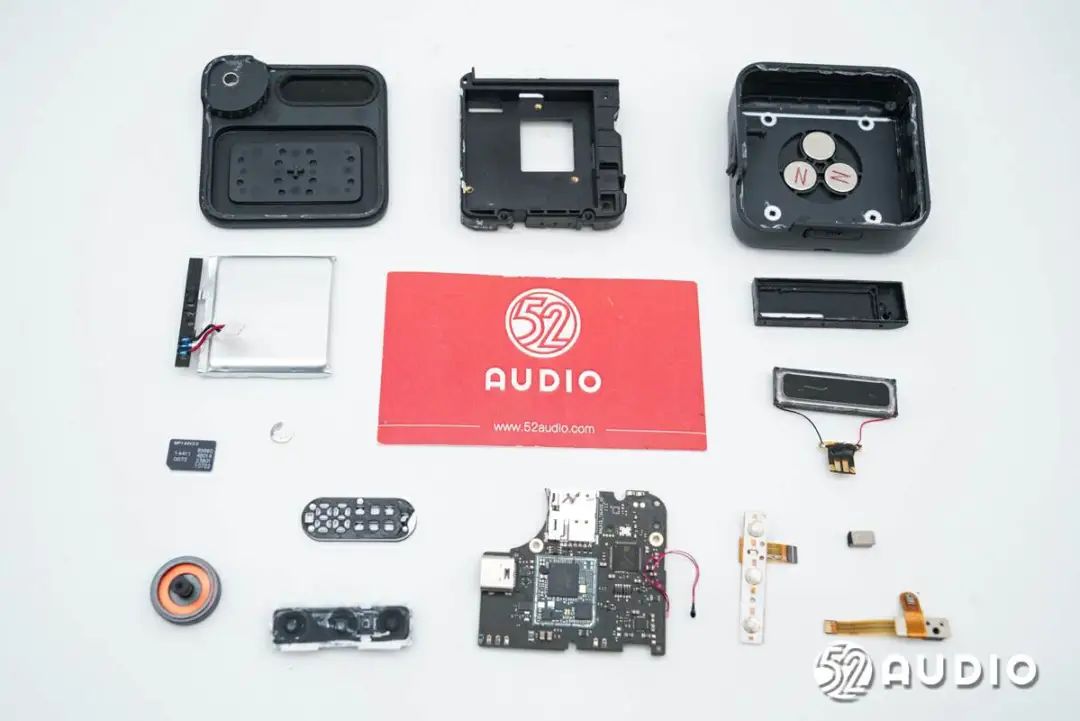

Xiaomi小米運動對講機拆解全家福。

三、我愛音頻網總結

小米運動對講機在外觀方面，采用了非常輕巧時尚的設計，并配備了各式各樣的磁吸可穿戴配件，提升使用的便攜性。同時擁有著豐富的功能按鍵，很大的PTT鍵，滾輪的音量調節旋鈕，都提升了使用的便捷性；還搭載了數字顯示屏，能夠更輕松、直觀的獲取對講機的工作狀態。

內部主要配置方面，搭載了方形喇叭，內置兩顆敏芯股份的MEMS麥克風組成拾音陣列；內置電池容量1030mAh，配備有電路保護板負責過充電、過放電、過電流等保護；主板上，采用了多標準無線SoC，用于近距離無線通訊和以及連接手機實現藍牙音箱功能。
