概述

帶存儲器的雙路可尋址開關DS2406提供了一種簡便的方法，通過1-Wire?總線遠程控制一對漏極開路晶體管和回讀每個晶體管的邏輯電平，從而實現閉環控制。每個DS2406都具有工廠刻度在片內的64位ROM注冊碼，以提供有保證的、絕對可追溯的唯一身份。該器件的1024位EPROM可以用作電子標簽，保存諸如開關信息、物理位置、安裝日期之類的信息。與DS2406的通信遵循Dallas Semiconductor標準的1-Wire協議，可以通過更少的硬件，如微處理器的一個端口引腳來實現。多個DS2406器件可同時掛接在一個公用的1-Wire網絡上，且彼此可以獨立工作。如果這些器件在滿足某些用戶指定的條件，如輸出晶體管狀態、靜態邏輯電平或晶體管輸出狀態變化等時，將響應條件搜索命令。

數據表：*附件：DS2406雙通道、可編址開關與1K位存儲器技術手冊.pdf

特性

• 通過1-Wire總線，可以控制漏極開路PIO引腳和讀入其邏輯電平狀態，以實現閉環控制
• DS2406除了沒有用戶可編程的上電設置及隱含模式外，引腳與DS2407完全兼容且可相互替換
• 在輸出為0.4V時，PIO通道A的吸流能力為50mA，帶軟啟動導通；通道B的吸流能力為8mA
• PIO-A的最高工作電壓為13V，PIO-B的最高工作電壓為6.5V
• 內置1024位用戶可編程OTP EPROM
• 內置用戶可編程狀態寄存器，用于控制器件的工作
• 一條公用1-Wire總線上可掛接多個DS2406，這些DS2406的接通或斷開狀態彼此獨立，不受總線上其它器件的影響
• 唯一的、經工廠光刻和檢測的64位注冊碼(8位家族碼 + 48位序列號 + 8位CRC校驗碼)保證無錯誤分配和絕對唯一性，因?yàn)闆]有兩個注冊碼彼此相同的器件
• 片上CRC16發生器可對數據傳輸進行差錯檢測
• 內置多點控制器可保證器件兼容于其他1-Wire網絡產品
• 將控制、地址、數據、編程和電源傳輸集于一條數據線
• 可直接與微處理器的一個端口連接，傳輸數據速率高達16.3kbps
• 支持條件搜索，搜索條件可由用戶設置
• 通過VCC引腳可用一個外部電源為器件供電(僅TSOC封裝有此功能)
• 1-Wire通信可工作在2.8V至6.0V的寬電壓范圍以及-40°C至+85°C溫度范圍
• 采用低成本的TO-92、6引腳的TSOC以及倒裝片表貼封裝

應用

• HVAC系統
• IEEE 1451.4傳感器TEDS
• 過程控制
• 系統配置與監視
  引腳配置

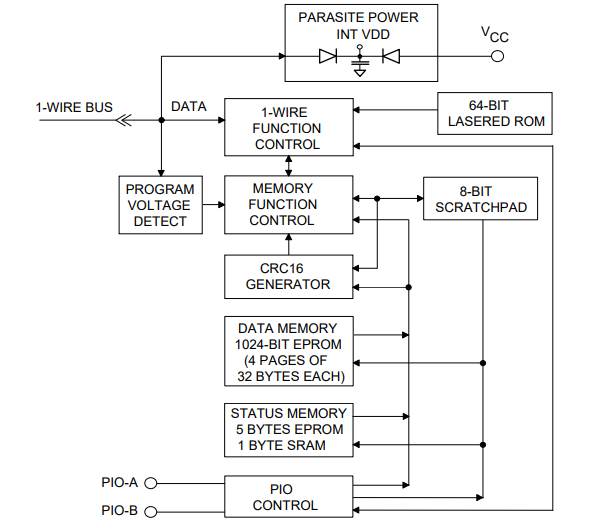

  DS2406框圖

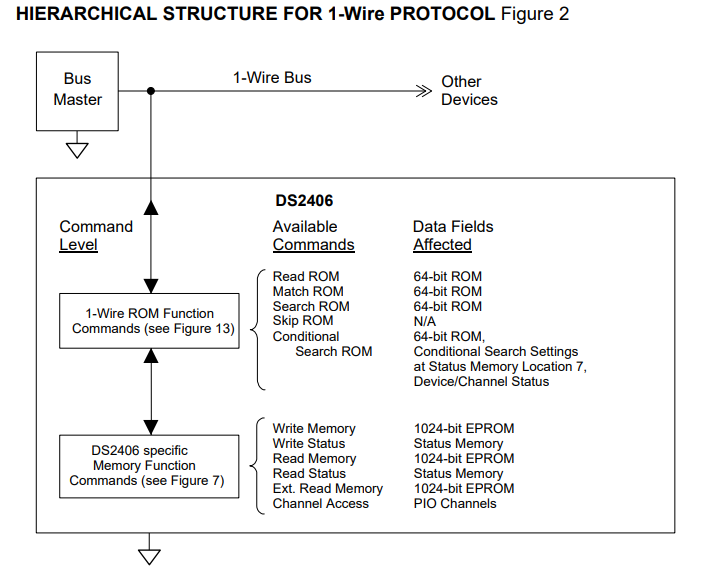

  框圖顯示了DS2406的主要控制部分和存儲器部分之間的關系。該設備有四個主要的數據組件:64位激光只讀存儲器、1024位EPROM數據存儲器、狀態存儲器和PIO控制塊。單線協議的層次結構如圖2所示?？偩€主機必須首先提供五個ROM功能命令之一:ReadROM、Match ROM、Search ROM、Skip ROM或Conditional Search ROM。這些ROM功能所需的協議如圖13所示。在成功執行ROM功能命令后，PIO控制和存儲功能變得可訪問，并且主機可以提供六個存儲和控制功能命令中的任何一個。這些功能的協議如圖7所示。所有數據首先從最低有效位讀取和寫入。

  64位激光只讀存儲器

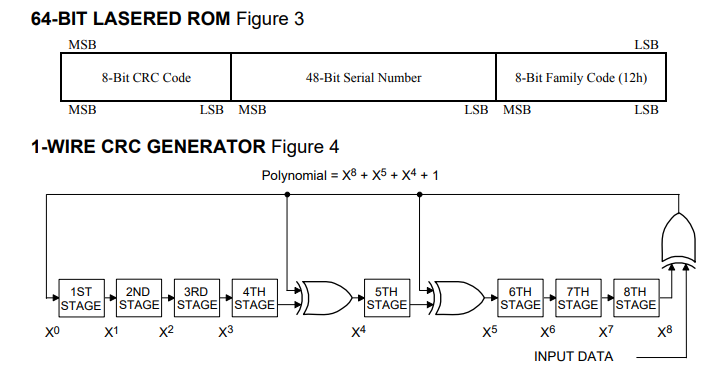

  每個DS2406都包含一個64位長的唯一ROM代碼。前8位是單線式系列代碼。接下來的48位是唯一的序列號。后8位是前56位的CRC。(參見圖3)。單線CRC利用多項式發生器產生，該發生器由移位寄存器和XOR門組成，如圖4所示。多項式是X + X + X4 + 1。有關Dallas單線循環冗余校驗的更多信息，請參見應用筆記27。移位寄存器的位被初始化為零。然后從家族代碼的最低有效位開始。一次移入一位。在輸入系列代碼的第8位后，輸入序列號。輸入序列號的第48位后，移位寄存器包含CRC值。移位8位的CRC應使移位寄存器全歸零。64位ROM和1線功能控制部分允許DS2406作為1線設備運行，并遵循“1線總線系統”一節中詳述的協議。
