概述
MAX1259電池管理器為CMOS RAM、微處理器或其他低功耗邏輯IC提供備用電池切換。當主電源中斷時，它會自動切換到備用電池。低損耗開關確保在從主電源提供250mA或從電池提供15mA時，輸入到輸出的壓差僅為200mV。

MAX1259在運輸過程中不會發生電池放電，因為可以通過選通RST輸入斷開備用電池。

電池故障輸出信號用于指示備用電池低于+2V，電源故障輸出信號用于指示主電源電壓低。MAX1259用于監控備用電池，在即將發生電源故障時發出警告，并在發生故障時將存儲器切換至電池。MAX1259與DS1259引腳兼容，但電源電流消耗少三倍。提供適用于商用、擴展級和軍用溫度范圍的器件。
數據表：*附件：MAX1259電池管理器技術手冊.pdf

特性

• 如果電源出現故障，切換到備用電池
• 電池電流消耗小于100nA
• 通過電源故障輸出發出主電源失電信號
• 電池監控器可指示電池電量低
• 在運輸過程中可以斷開電池以防止放電
• 施加VCC時自動重新連接電池
• 與DS1259引腳兼容
• 電源電流比DS1259低三倍
• 適用于擴展級工業和軍用溫度范圍

應用

• CMOS RAM的備用電池
• 計算機
• 控制器
• 不間斷電源
  引腳配置

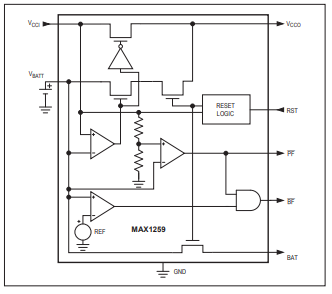

  框圖

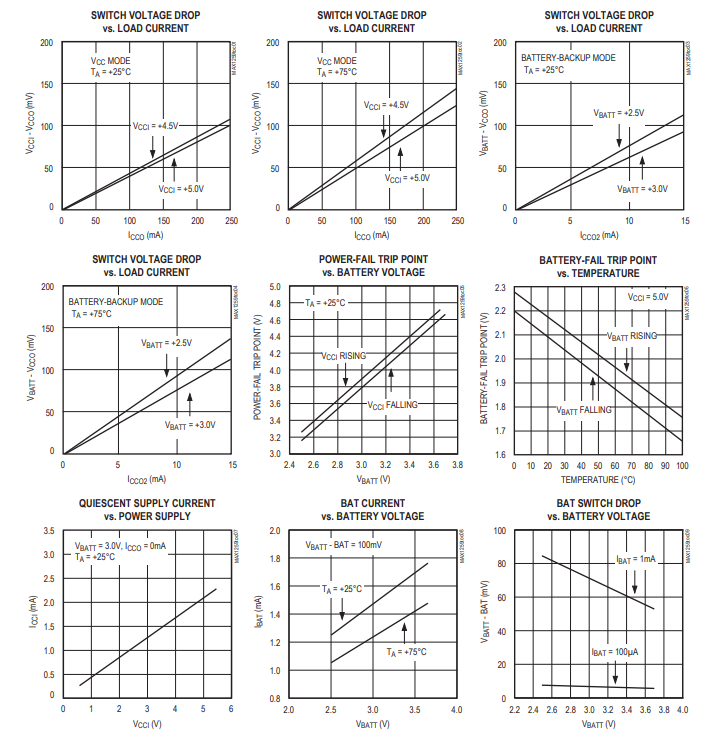

  典型操作特性

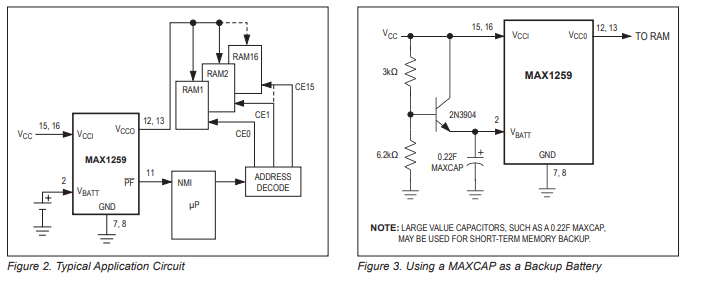

  圖2顯示了MAX1259的典型應用。CMOS RAM由Vcco供電。電池切換電路將Vcc與VBATT輸入進行比較，并將Vcco連接到較高的輸入。當Vcc下降時，Vcc等于VBATT；當Vcc上升時，Vcc比VBATT大60mV，就會發生切換。如果VCC下降非常緩慢或幾乎等于電池電壓，這種滯后現象會阻止重復的快速開關。低損耗開關保證輸入到輸出的差分只有200毫伏，同時從主電源提供250毫安或從電池提供15毫安。
