TPS7A90具有低噪聲 （4.7 μV） RMS ）、低壓差 （LDO） 穩壓器，能夠提供 500 mA 電流，5 V 時最大壓差僅為 100 mV，5 V 時最大壓差僅為 200 mV，5.7 V 時最大壓差僅為 200 mV。

TPS7A90輸出可通過 0.8 V 至 5.7 V 的外部電阻器進行調節。TPS7A90寬輸入電壓范圍支持低至 1.4 V 和高達 6.5 V 的工作電壓。
*附件：TPS7A90 500mA、高精度、低噪聲 LDO 穩壓器數據表.pdf

該TPS7A90具有 1% 的輸出電壓精度（線路、負載和溫度范圍內）和軟啟動功能，可降低浪涌電流，非常適合為敏感的模擬低壓設備 [如壓控振蕩器 （VCO）、模數轉換器 （ADC） 和數模轉換器 （DAC）] 供電。

TPS7A90 設計用于為噪聲敏感元件供電，例如高速通信、視頻、醫療或測試和測量應用中的元件。極低的 4.7μVRMS輸出噪聲和寬帶 PSRR（1 MHz 時為 30 dB）可最大限度地減少相位噪聲和時鐘抖動。這些特性最大限度地提高了時鐘器件、ADC 和 DAC 的性能。

特性

• 線路、負載和溫度范圍內的精度為 1.0%
• 低輸出噪聲：4.7 μV RMS （10 赫茲–100 kHz）
• 低壓差：0.5 A 時為 100 mV（最大值）
• 寬輸入電壓范圍：1.4 V 至 6.5 V
• 寬輸出電壓范圍：0.8 V 至 5.7 V
• 高電源抑制比 （PSRR）：
  • DC 時為 60 dB
  • 100 kHz 時為 50 dB
  • 1 MHz 時為 30 dB
• 快速瞬態響應
• 可調節的啟動浪涌控制，具有可選的軟啟動充電電流
• 開漏電源正常 （PG） 輸出
• R θJC = 3.2oC/W
• 2.5mm × 2.5mm、10 引腳 WSON 封裝

參數

方框圖

一、產品概述

1. 主要特點

• ?高精度?：輸出電壓精度達1%，覆蓋線路、負載和溫度變化。
• ?低噪聲?：輸出噪聲僅為4.7μV RMS（10Hz至100kHz），適用于噪聲敏感應用。
• ?低壓降?：最大壓降為100mV @ 0.5A，200mV @ 5.7V。
• ?大輸入電壓范圍?：支持1.4V至6.5V的輸入電壓。
• ?軟啟動功能?：通過外部電容控制啟動時的輸出電壓上升速率，減少浪涌電流。

2. 應用領域

• 宏基站遠程射頻單元（RRU）。
• 室外回傳單元。
• 有源天線系統（AAS）。
• 超聲掃描儀。
• 實驗室和現場儀器。
• 傳感器、成像和雷達系統。

二、電氣特性

1. 輸入與輸出電壓

• ?輸入電壓范圍?：1.4V至6.5V。
• ?輸出電壓范圍?：0.8V至5.7V（可調）。

2. 其他關鍵特性

• ?最大輸出電流?：500mA。
• ? 高電源抑制比（PSRR） ?：在DC至1MHz范圍內提供高PSRR。
• ?熱關斷保護?：當結溫超過160°C時自動關斷輸出，防止過熱損壞。

三、功能描述

1. 輸出電壓調整

• 通過外部電阻分壓網絡調整輸出電壓，靈活性高。

2. 噪聲抑制

• 內置噪聲抑制電路，可通過外部噪聲抑制電容進一步降低輸出噪聲。

3. 軟啟動控制

• 提供軟啟動控制引腳，允許用戶根據應用需求調整啟動時間。

4. 電源良好監測

• PG引腳用于監測輸出電壓是否達到設定閾值，提供電源良好信號。

5. 保護功能

• 包括欠壓鎖定（UVLO）、過流保護和熱關斷保護，確保電路穩定可靠運行。

四、封裝與熱性能

1. 封裝類型

• 采用2.5mm × 2.5mm、10引腳WSON封裝，體積小、散熱性能好。

2. 熱性能

• 熱阻（RθJA）：56.9°C/W，需合理設計PCB布局以優化散熱性能。

五、應用指南

1. 電容選擇

• 輸入端需連接至少10μF的陶瓷電容，輸出端需連接至少10μF的陶瓷電容，以確保穩定性。
• 可選噪聲抑制電容和饋前電容以進一步改善PSRR和噪聲性能。

2. 布局建議

• 將輸入和輸出電容盡可能靠近TPS7A90的相應引腳，以減小寄生電感。
• 使用寬銅面進行接地連接，降低接地阻抗。
• 確保熱墊與PCB上的大面積接地平面連接，以優化散熱性能。

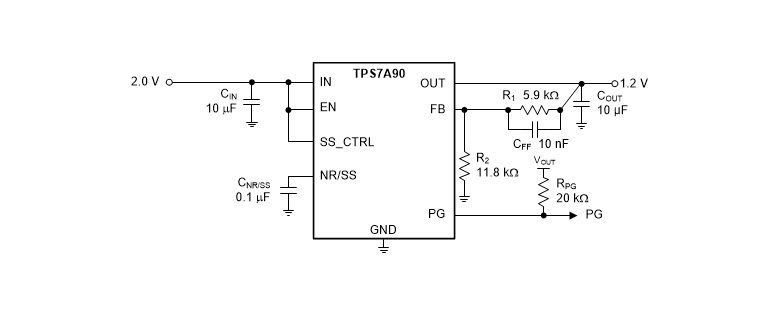

六、典型應用電路

• 提供了典型應用電路圖，展示了TPS7A90如何為各種負載供電，并包括了軟啟動和噪聲抑制電路的設計示例。

七、訂購信息與支持

1. 訂購信息

• 提供了TPS7A90的多種輸出電壓版本和封裝選項的訂購信息。

2. 支持資源

• 包括數據表、應用筆記、參考設計等，幫助用戶更好地理解和使用TPS7A90。
• 提供TI社區支持，用戶可以在此獲取技術支持和交流設計經驗。
