?AIM-D100-T 系列直流絕緣監測儀

技術支持18701998775

1 概述

隨著工業的發展，很多用電設備和工廠設備采用直流系統供電，直流系統的正極和負極不接地。對于不接地（IT）配電系統，應該進行絕緣電阻的監控以保證供電系統的安全運行。AIM-D100-T 系列直流絕緣監測儀可以應用在 10~1000V 的直流

系統中，用于在線監測直流不接地系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。產品基于不平衡橋原理，避免了平衡橋在正負極同時存在接地故障時無法檢測絕緣電阻的問題。產品可以應用在發電廠家、變電站的直流屏、電動汽車充電裝置、光伏電站絕緣監測裝置、光伏直流系統、儲能系統及其它直流電網等直流系統。

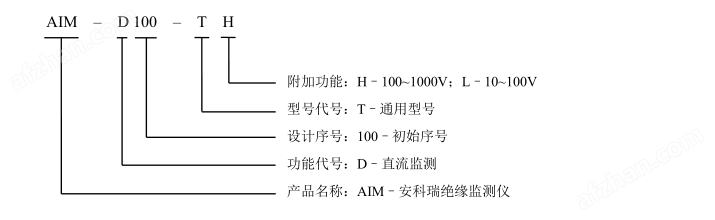

2，型號說明

3光伏電站絕緣監測裝置功能特點

■ 電阻監測功能。產品可以監測直流系統正負極對地的絕緣電阻，當絕緣電阻低于設定的預警和報警值時，

能發出預警和報警信號。

■ 電壓監測功能。產品可以監測直流系統正負極之間的電壓，正負極對地電壓。

■ 過欠壓報警功能。產品可以監測直流系統電壓波動情況，當出現過壓或欠壓時，能及時發出報警信號。

■ 預警報警功能。產品具有 2 組獨立可調的設定值，可以設定預警值和報警值。

■ LED 指示功能。產品面板具有運行、通訊和故障、過壓、欠壓 LED 指示燈，可以顯示產品狀態。

■ LCD 顯示功能。產品采用 128*32 點陣液晶顯示，可以顯示參數信息。

■ 繼電器輸出功能。產品具有 3 路繼電器輸出，可以選擇常開或者常閉模式。

■ 事件記錄功能。產品能夠記錄報警發生的時間和故障類型，方便工作人員排查故障。

■ 通訊組網功能。產品具有 1 路 RS485 接口，采用 Modbus-RTU 協議，可以進行數據交互。

■ 導軌安裝。產品采用標準 35mm 導軌安裝。

■ 插拔端子。產品采用插拔端子接線，方便接線和安裝。

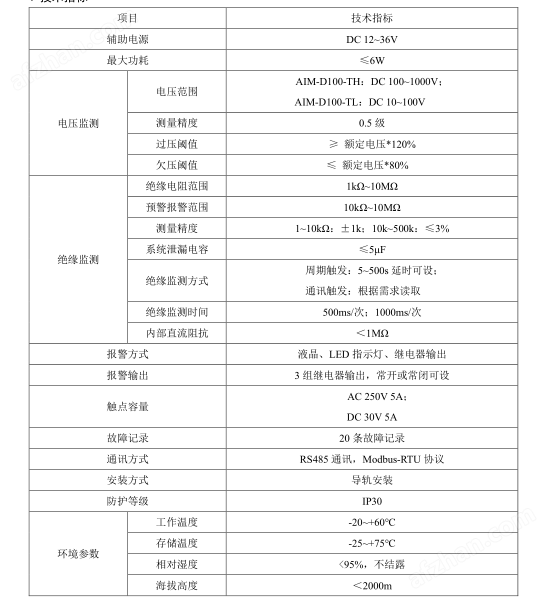

4， 技術指標

一、 概述

隨著工業的發展，很多用電設備和工廠設備采用直流系統供電，直流系統的正極和負極不接地。對于不接地（IT）配電系統，應該進行絕緣電阻的監控以保證供電系統的安全運行。

AIM-D100-T 系列直流絕緣監測儀可以應用在 10~1000V 的直流系統中，用于在線監測直流不接地系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。

產品基于不平衡橋原理，避免了平衡橋在正負極同時存在接地故障時無法檢測絕緣電阻的問題。產品可以應用在發電廠家、變電站的直流屏、電動汽車充電裝置、UPS 供電系統、光伏直流系統、儲能系統及其它直流電網等直流系統。

二、 應用實例

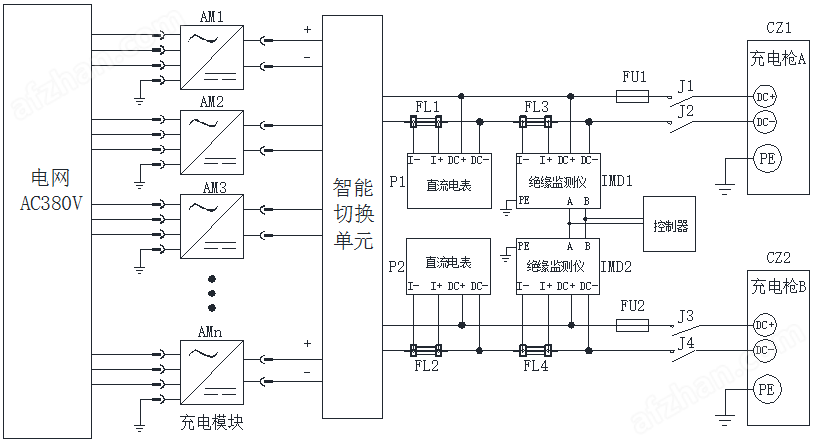

電動汽車充電裝置一般由柜體、多個交流轉換直流充電模塊、智能切換單元、測量?jī)x表、控制器、接觸器、充電槍等組成。

該示例為一個雙槍120kW直流充電樁。智能切換單元控制充電模塊，直流電表測量電流，絕緣監測儀測量絕緣電壓，絕緣電阻，絕緣監測由控制器進行控制。當充電樁使用時，單獨使用充電槍A或B時，控制器發出命令控制對應IMD1或者IMD2絕緣監測儀行絕緣監測；充電槍A和B同時使用時，控制器發出命令控制IMD1絕緣監測儀行絕緣監測。通過控制器與絕緣監測儀的協調工作，保障直流充電系統的安全性，穩定性和可靠性。

三、 亮點功能

■ 電阻監測功能：產品可以監測直流系統正負極對地的絕緣電阻，當絕緣電阻低于設定的預警和報警值時，能發出預警和報警信號。

■ 電壓監測功能：產品可以監測直流系統正負極之間的電壓，正負極對地電壓。

■ 過欠壓報警功能：產品可以監測直流系統電壓波動情況，當出現過壓或欠壓時，能及時發出報警信號。

■ 預警報警功能：產品具有 2 組獨立可調的設定值，可以設定預警值和報警值。

■ LED 指示功能：產品面板具有運行、通訊和故障、過壓、欠壓 LED 指示燈，可以顯示產品狀態。

■ LCD 顯示功能：產品采用 128*32 點陣液晶顯示，可以顯示參數信息。

■ 繼電器輸出功能：產品具有 3 路繼電器輸出，可以選擇常開或者常閉模式。

■ 事件記錄功能：產品能夠記錄報警發生的時間和故障類型，方便工作人員排查故障。

■ 通訊組網功能：產品具有 1 路 RS485 接口，采用 Modbus-RTU 協議，可以進行數據交互。

■ 導軌安裝：產品采用標準 35mm 導軌安裝。

■ 插拔端子：產品采用插拔端子接線，方便接線和安裝。

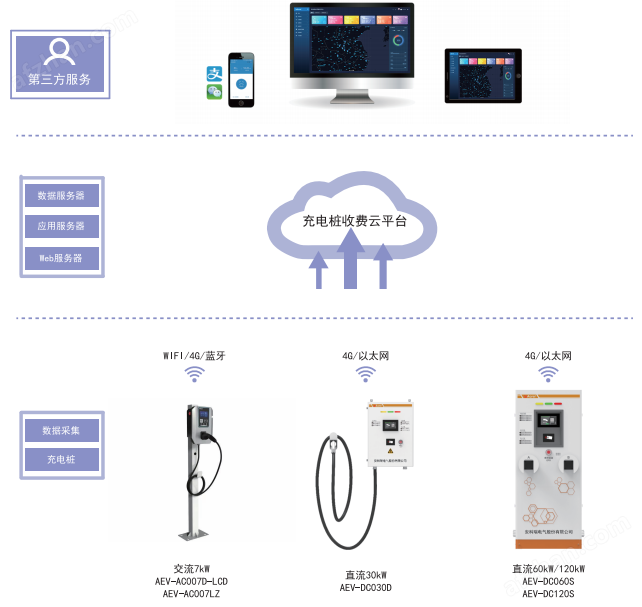

四、 智慧充電樁園區運營管理解決方案

智慧充電樁園區運營管理解決方案可廣泛應用于企事業單位、公共交通、公共停車場、大型商場、物流園區等場所。特別是在產業園區、企事業單位等場景中，該方案可實現充電自動化計費、充電樁與變壓器的智能監控與故障預警，并部分接入園區綜合管理平臺，實現更加高效和智能的運營管理。

智慧充電樁園區運營管理解決方案是新能源汽車產業智能化升級的重要一環。它以科技創新為驅動，重塑了傳統充電樁的管理方式，為電動汽車用戶提供了一站式的便捷服務。未來，隨著技術的不斷進步和應用場景的不斷拓展，該方案將在推動新能源汽車產業發展的同時，也為智慧城市的建設提供有力支持。

?
