USB 4.0 Type-C接口介紹

USB（Universal Serial Bus）是一種通用的串行總線標準，主要用于計算機/手機與外部設備的連接。最新一代USB 4.0版本1.0已于2019年發布，其支持高達40 Gbps的連接速率，同時提供與Thunderbolt 3和4的交叉兼容性。USB4.0物理層形態只有Type-C一種接口形式，Type-C接口具有很多的優點，比如支持正反盲插；充電時，允許通過的最大電流更大等。

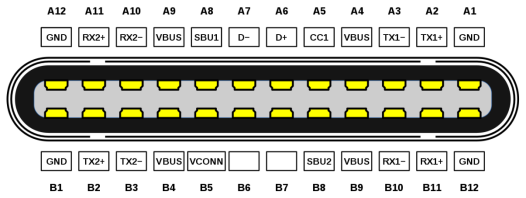

圖1 USB Type-C插座端視圖

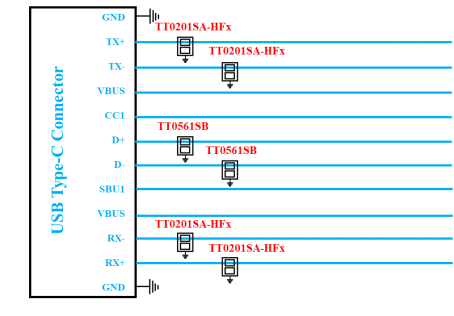

圖2USB Type-C引出端視圖

晶揚選型推薦TT0201SA-HFx

隨著電子設備小型化和低功耗發展趨勢，半導體工藝制程逐漸變小，主芯片對靜電放電（ESD）和電氣過應力（EOS）防護的要求越來越高，對于USB 4.0高速接口，選擇ESD/EOS保護組件時需考慮以下幾點：

1、為確保通過USB 4.0傳遞的高速信號的完整性，需選擇＜0.2pF的ESD保護器件。

2、TVS應具有較高的耐ESD放電能力，至少要承受IEC 61000-4-2中規定的8kV接觸/空氣放電的ESD沖擊。

3、具有較低的鉗位電壓，選擇具有回掃特性的ESD防護器件能為后端芯片提供更低的鉗位電壓，具有更好的保護性能。

為滿足以上要求，晶揚電子針對 USB 4.0免受ESD/EOS損壞推出其TVS產品TT0201SA-HFx（主要用于TX、RX的保護），具有業界超小封裝尺寸DFN0603-2L（0.6mm*0.3mm*0.3mm）,超低工作電壓（VRWM=1V），超低容值（VR=0V，f = 1MHz，Cj為0.16 pF）和超低鉗位電壓VC=4.2V（@IPP=3.5A），其能夠快速響應，以防ESD/EOS造成損壞。

TT0201SA-HFx外形小巧，能夠在保護高速接口的同時最大限度地減少在PCB上所占用的空間，典型應用包括筆記本電腦/臺式電腦、平板電腦/電子閱讀器、智能手機、外部存儲設備、便攜式可穿戴設備、TWS耳機、物聯網 (IoT）模塊和安全模塊中的高速接口提供靜電和浪涌保護。
