美國第二大運營商Verizon推出了一款無線充電器，采用了最流行的Type-C輸入，輸入采用CYPD-2122獲得需要的輸入電壓，經過充電器內部轉換送到無線充電輸出級。搭載Qi標準，支持三星無線快充。配備4個線圈，使無線充電不需要對位。VERIZON這款無線充電板是世界第一個Qi多線圈15W產品，同時也是世界第一款過EPP標準認證的15W無線充電器。

VERIZON無線充電器采用橫豎都可以充電的長方形設計。

底部支撐底座采用傾斜設計，充電時使用者面向手機屏幕的角度更合理。

充電器正面由一層防滑橡膠覆蓋，防滑效果出色但易粘灰。

底座的造型有點像體育場。

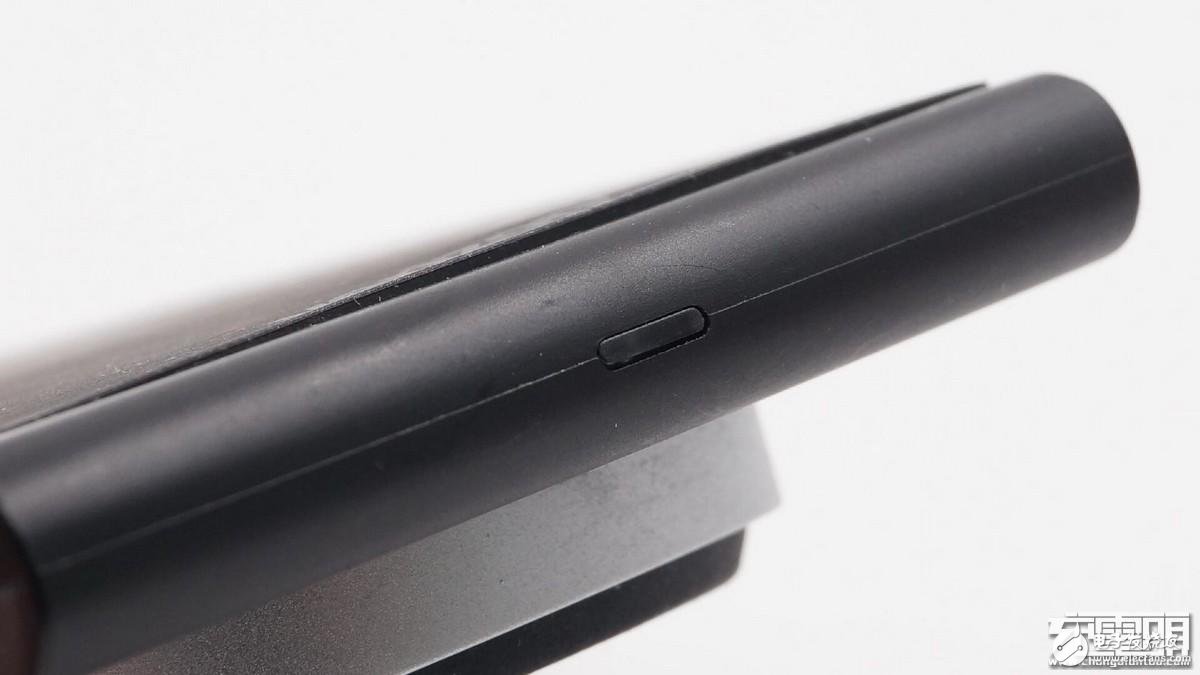

LED工作指示燈。

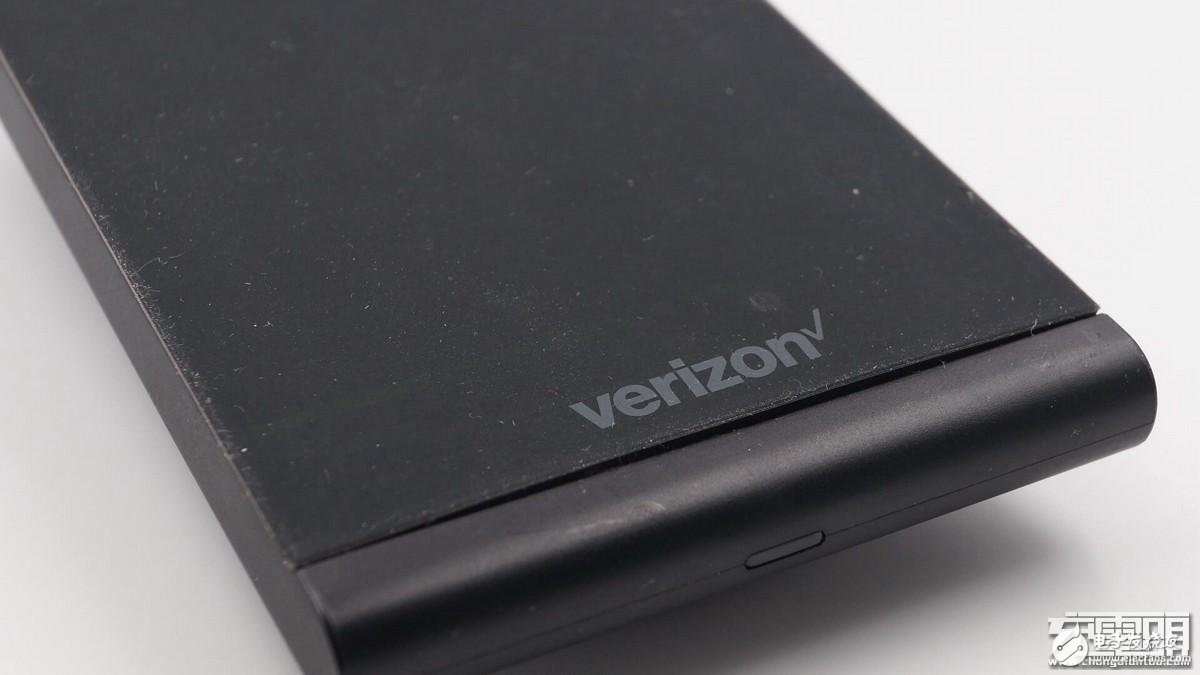

VERIZON國內不常見的品牌，在大洋彼岸可是響當當?shù)钠放啤?/p>

VERIZON官網上顯示這款無線充電板可以兼容三星設備的快充。

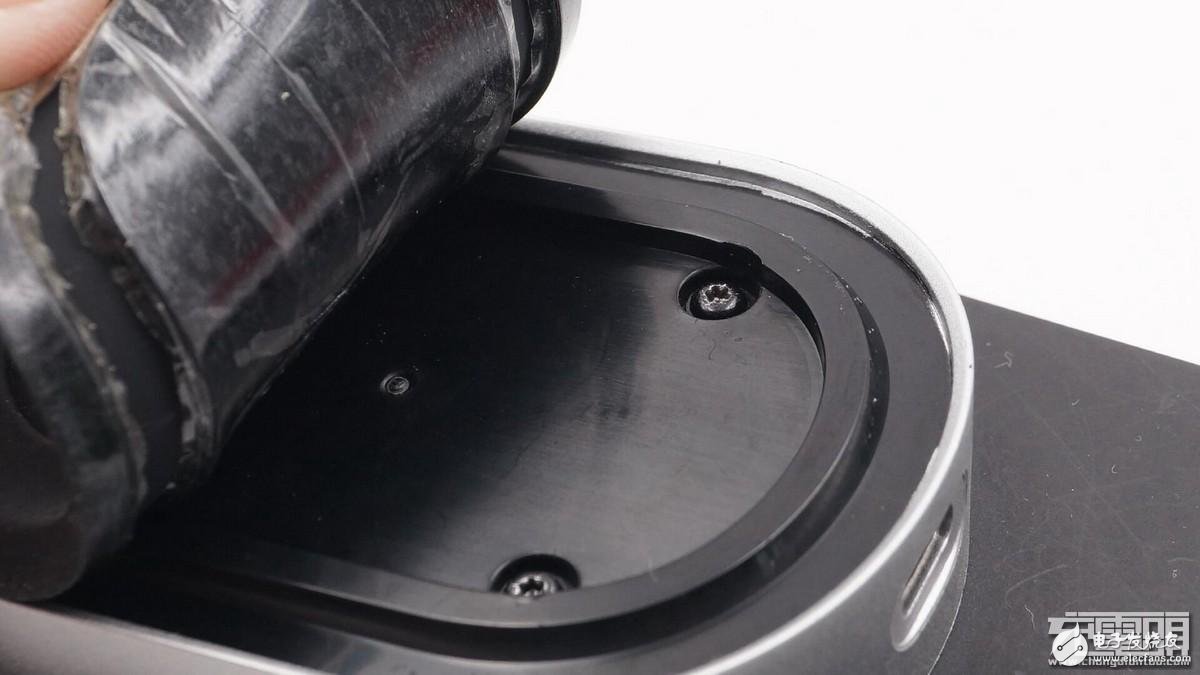

撕開防滑墊，露出螺絲。

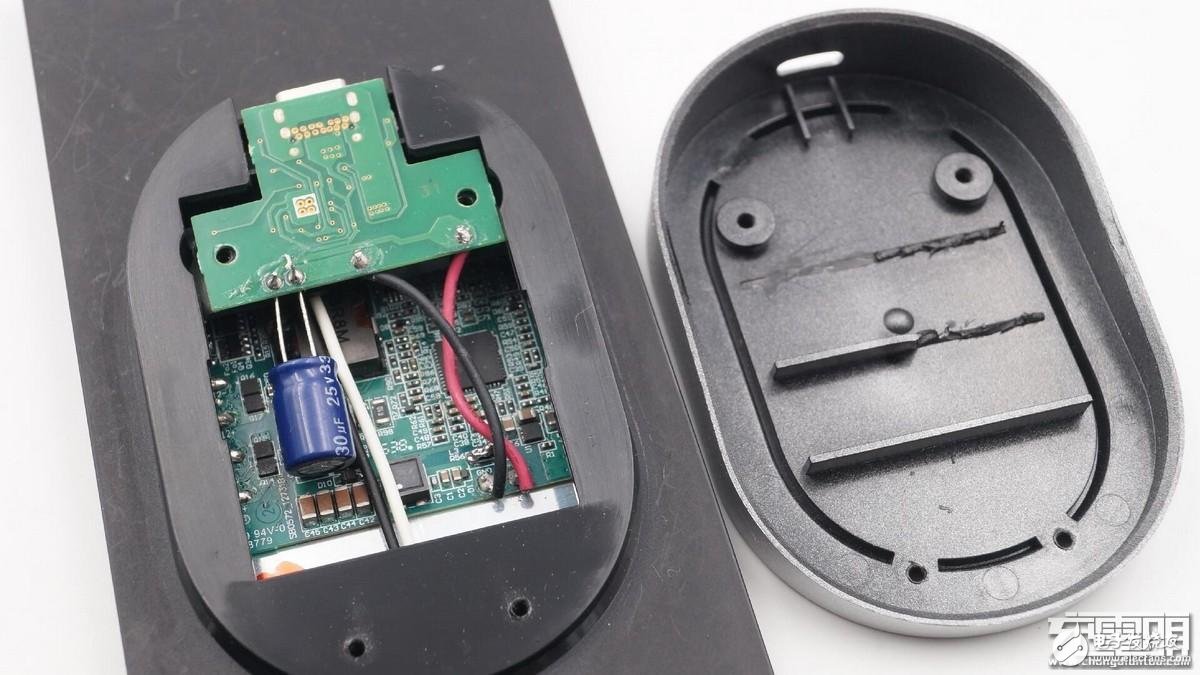

取下底蓋，可以看見有兩塊電路板。

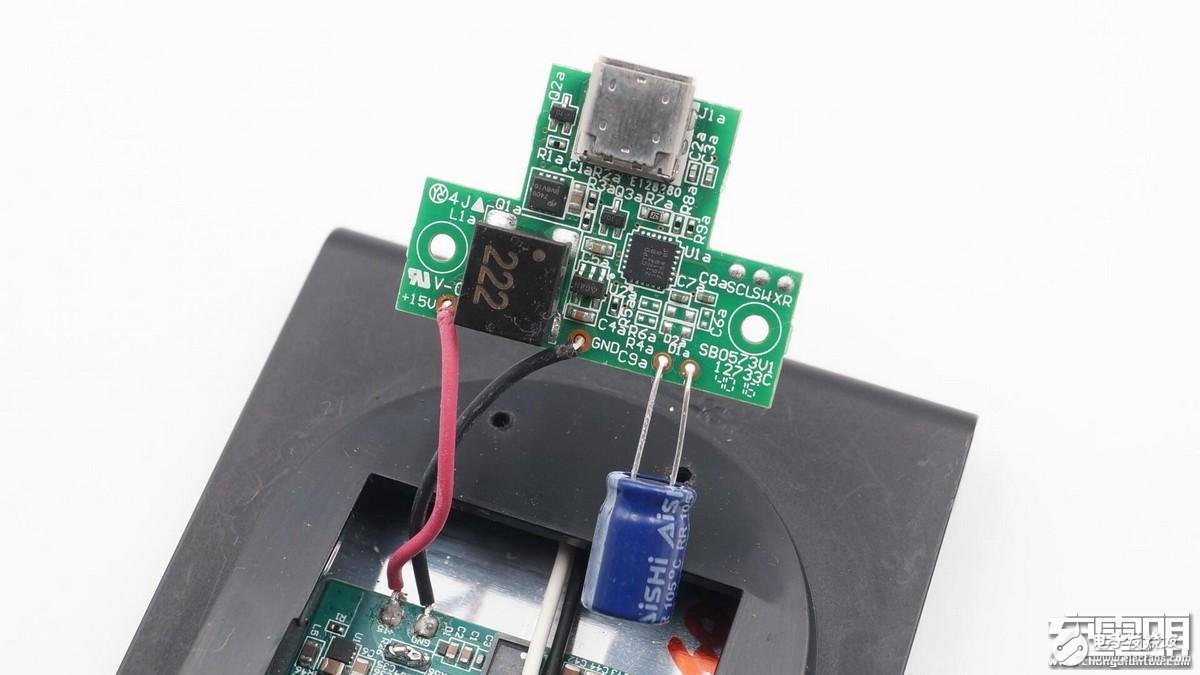

輸入端子板。

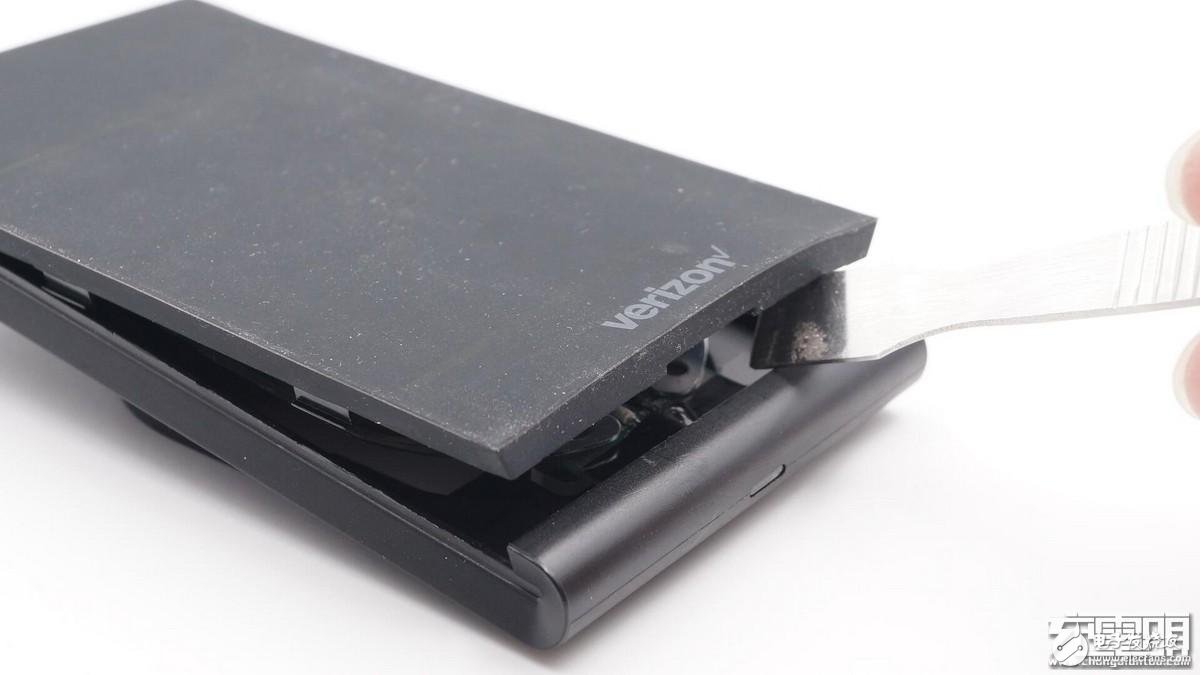

正面板采用卡扣固定，直接拆除面板是不可以的，必須先擰下底座上最長的兩顆螺絲才可以。

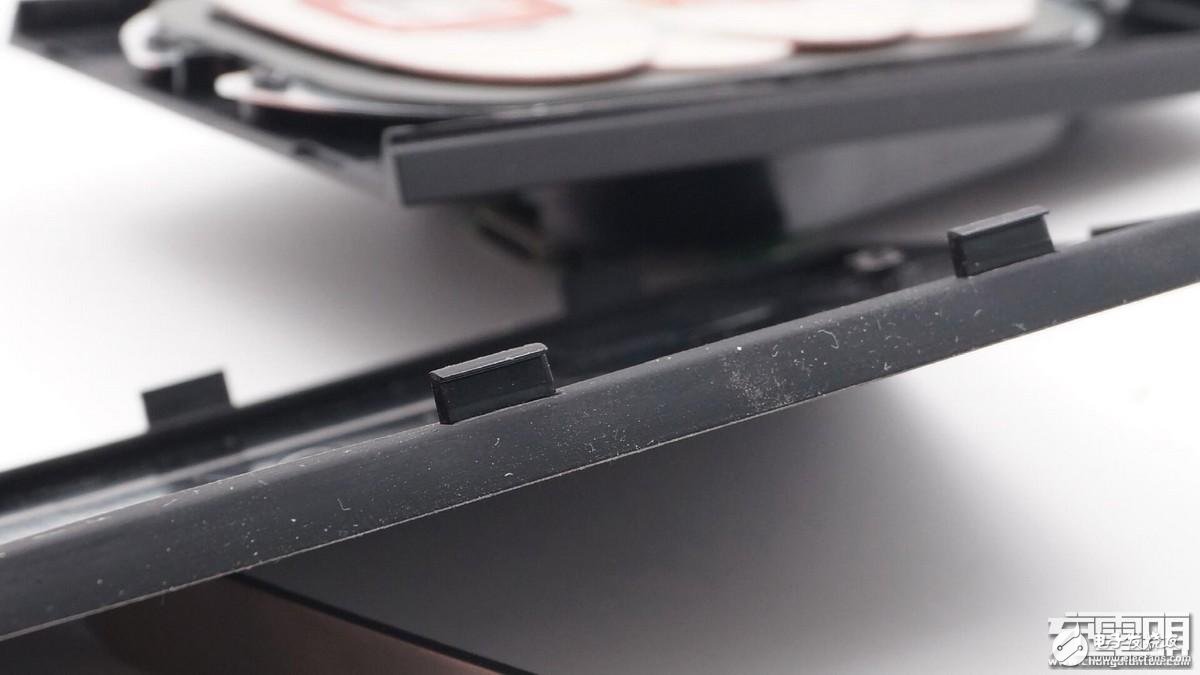

正面面板卡口特寫。

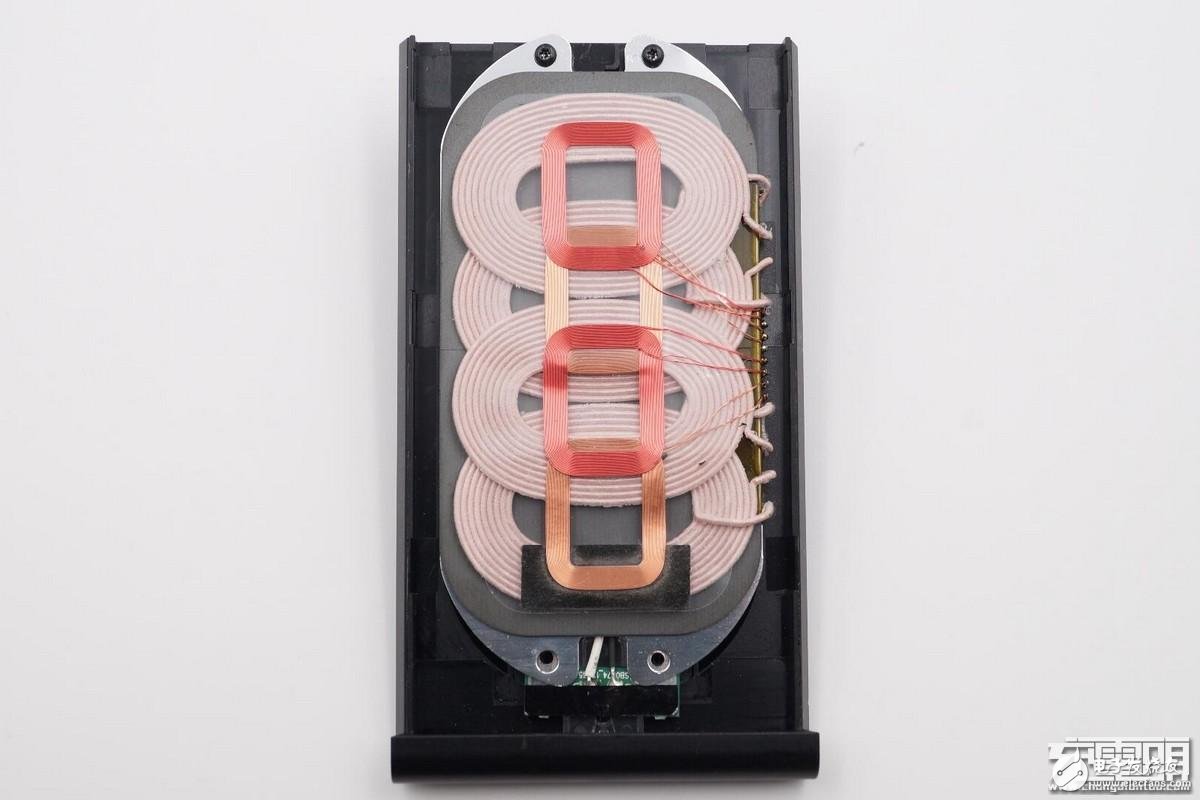

大小共兩層共八個線圈，上面四個線圈負責異物識別，下層四個線圈負責充電。

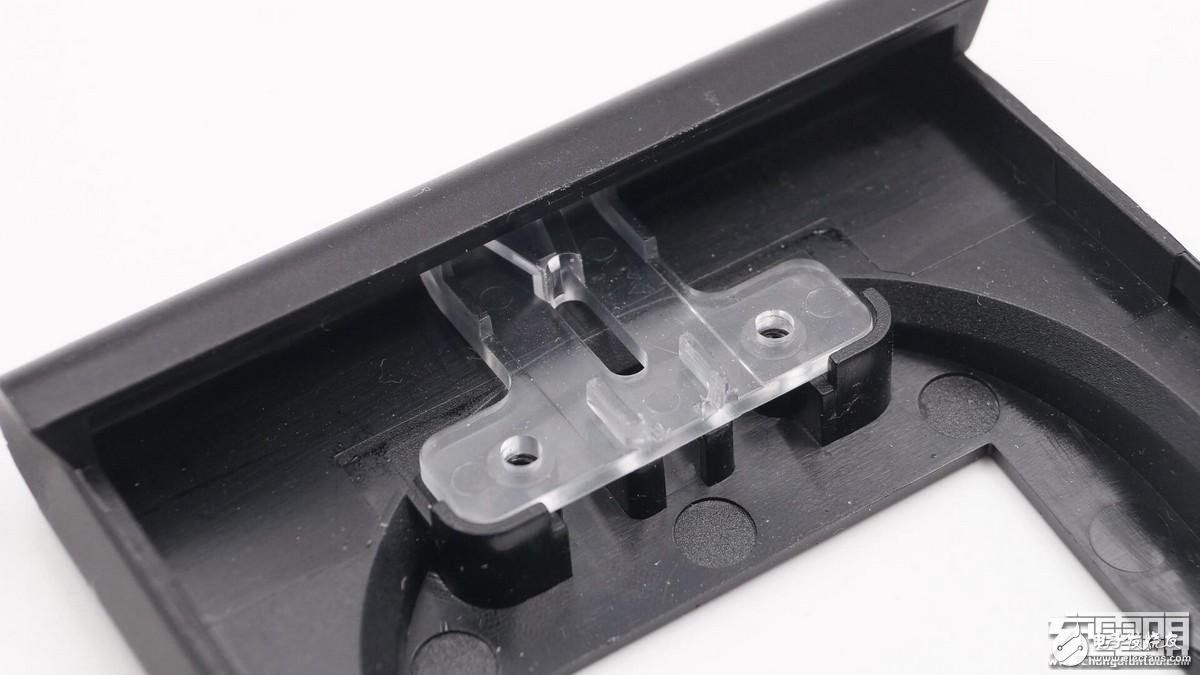

LED指示燈導光板。

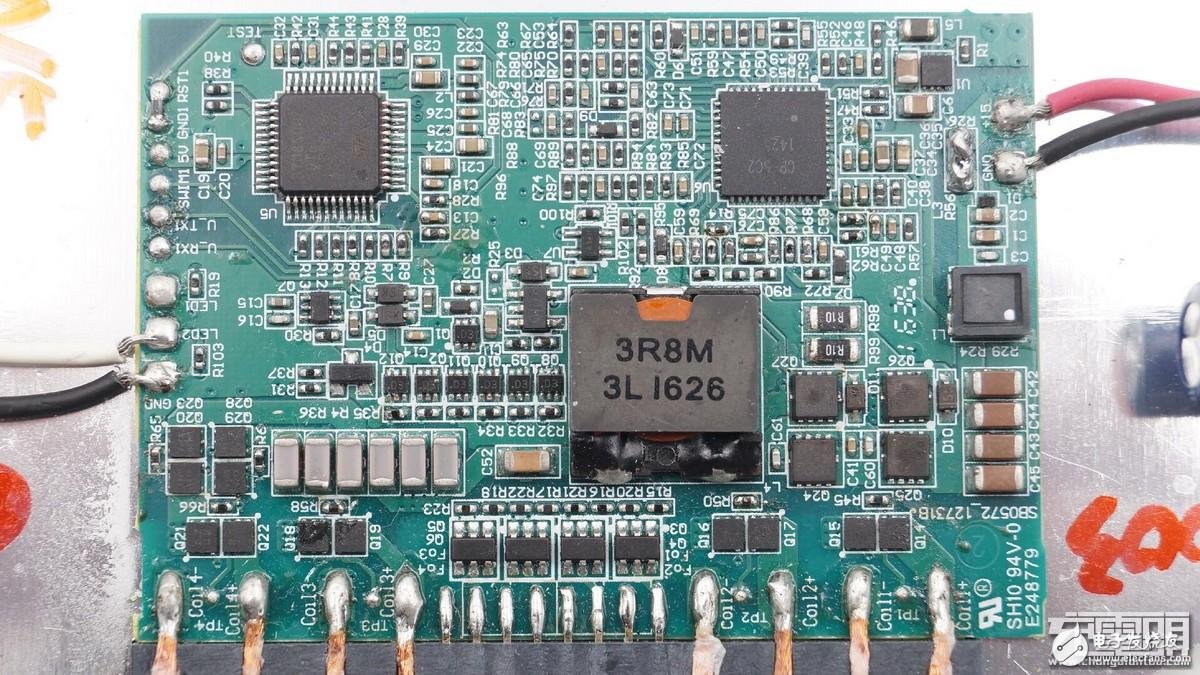

充電器電路組件正反面。

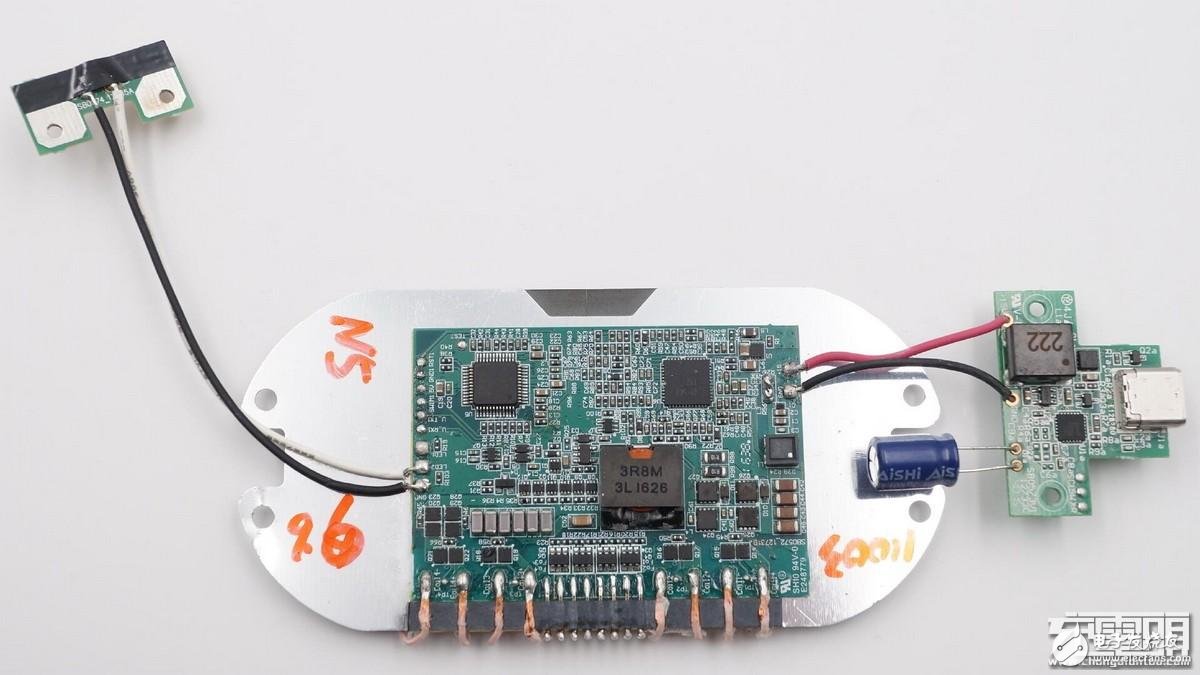

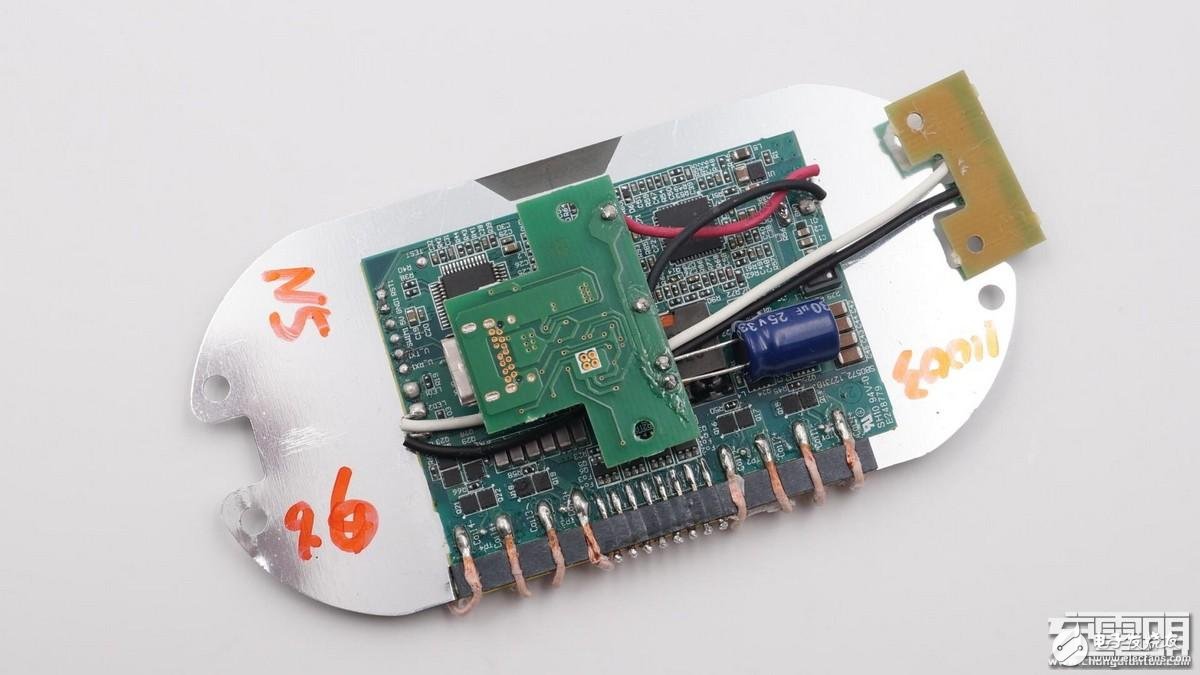

左子板為LED指示燈子板、中間為主電路板、右邊子板負責輸入

電路背面非常干凈，貼有一整張絕緣膠帶。

充電線圈下的金屬襯板，增加整體鋼性保護線圈下方的鐵氧體。

充電線圈上的四個異物識別線圈，纏繞的非常精細。

PCB正面特寫，6顆1210的NPO電容很是顯眼。

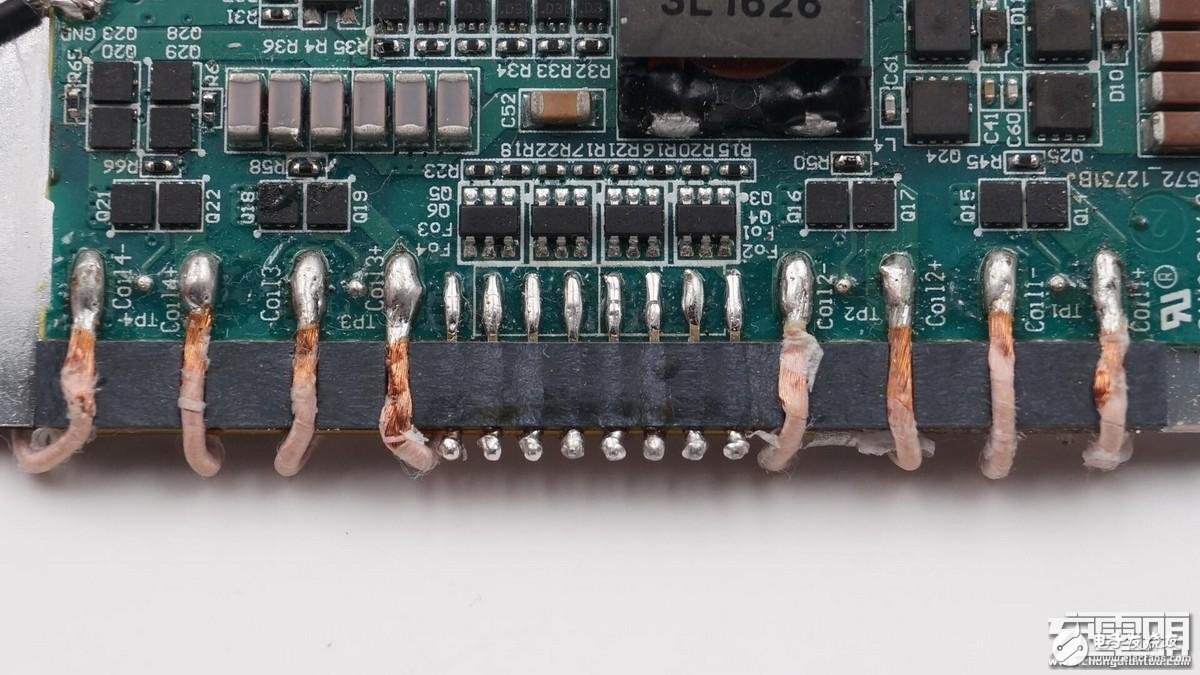

充電線圈與異物識別線圈的焊點。

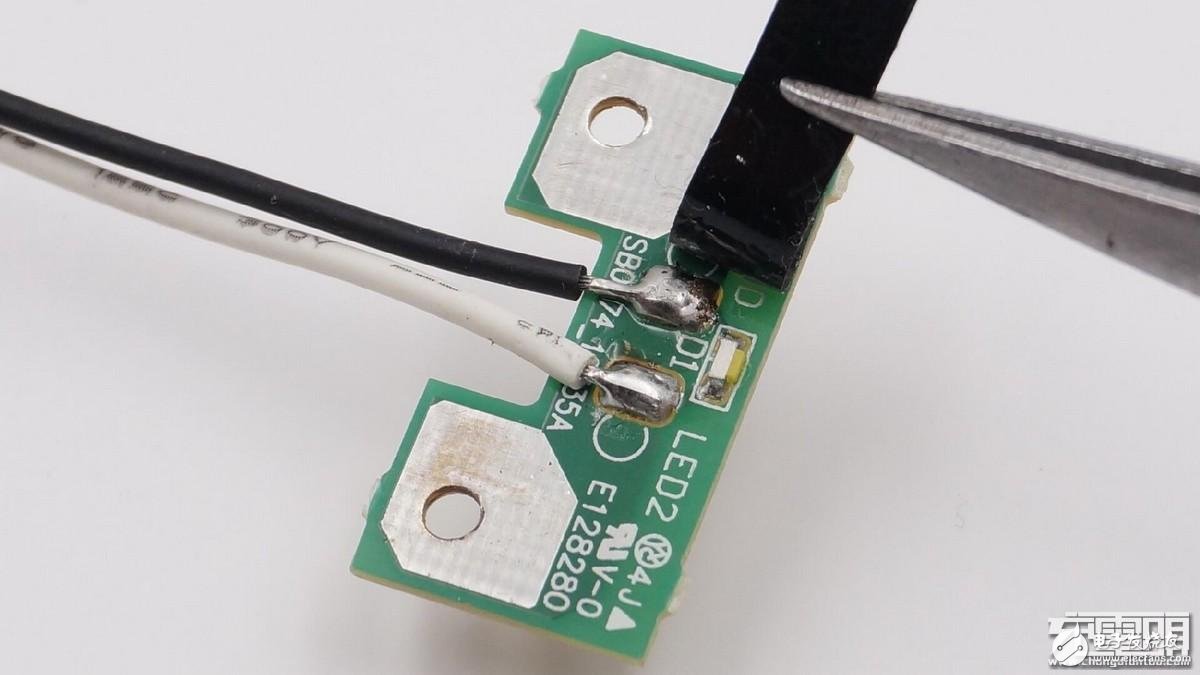

LED指示燈子板，LED有做遮光處理。

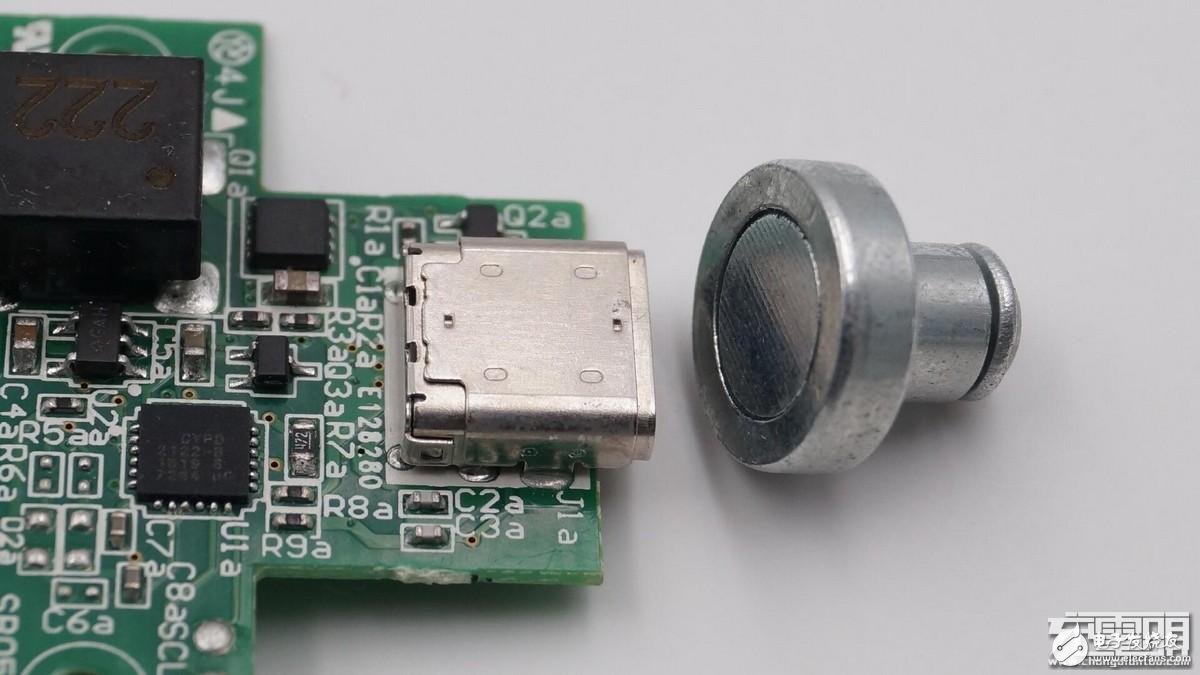

USBType-C插座也磁鐵無緣。

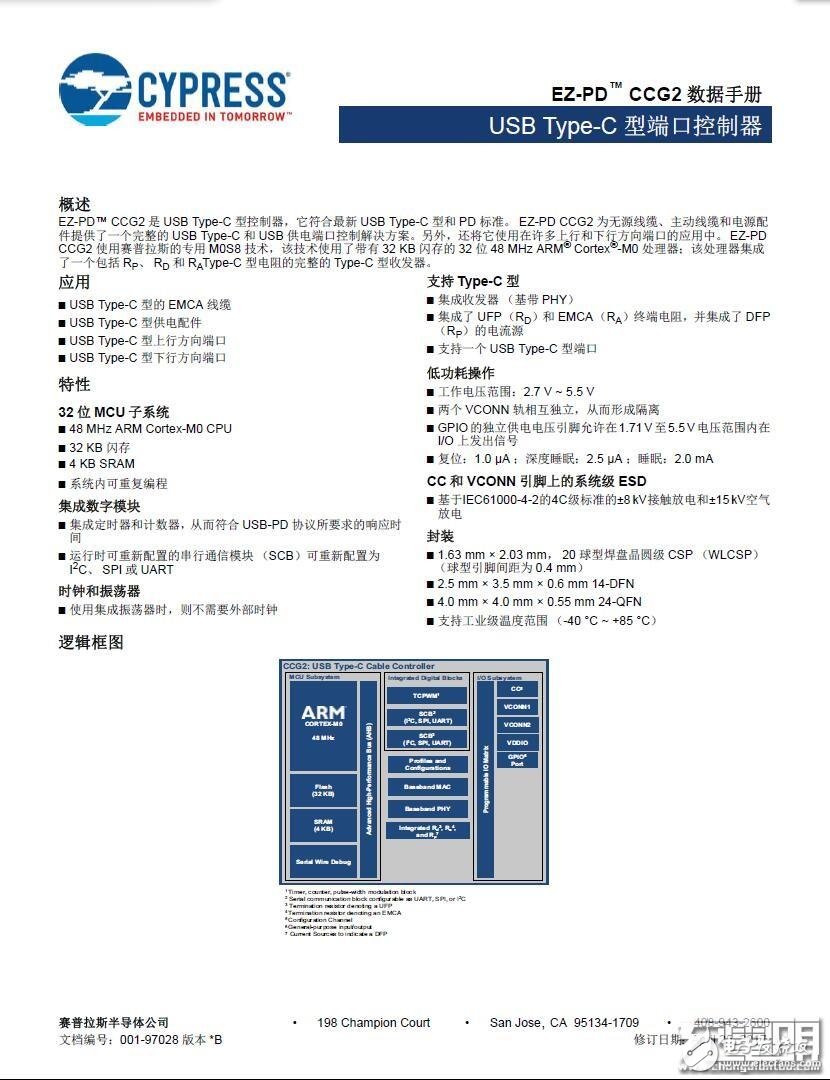

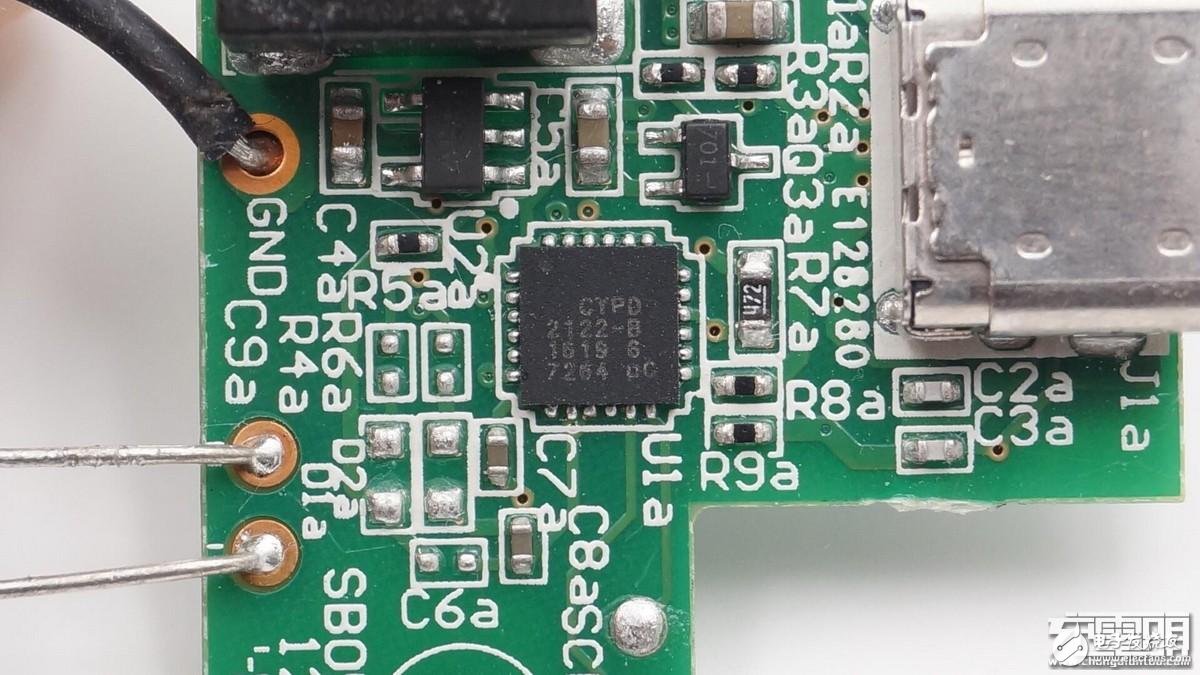

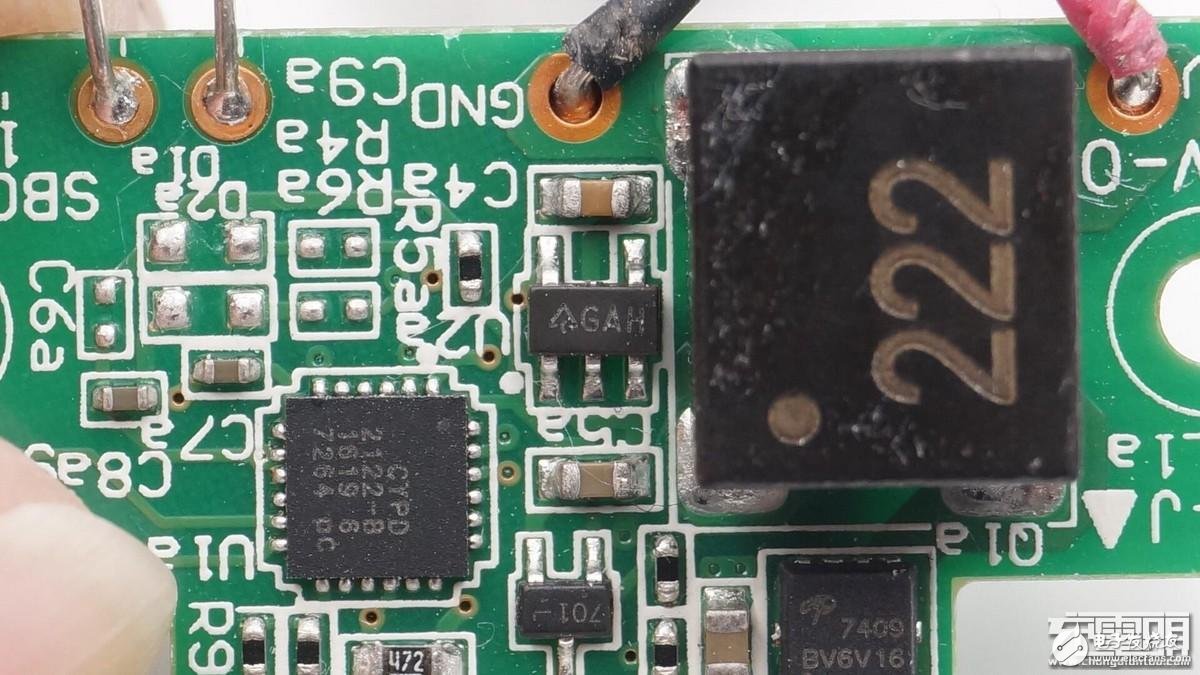

USBType-C控制器芯片CYPD2122，用來申請電壓。

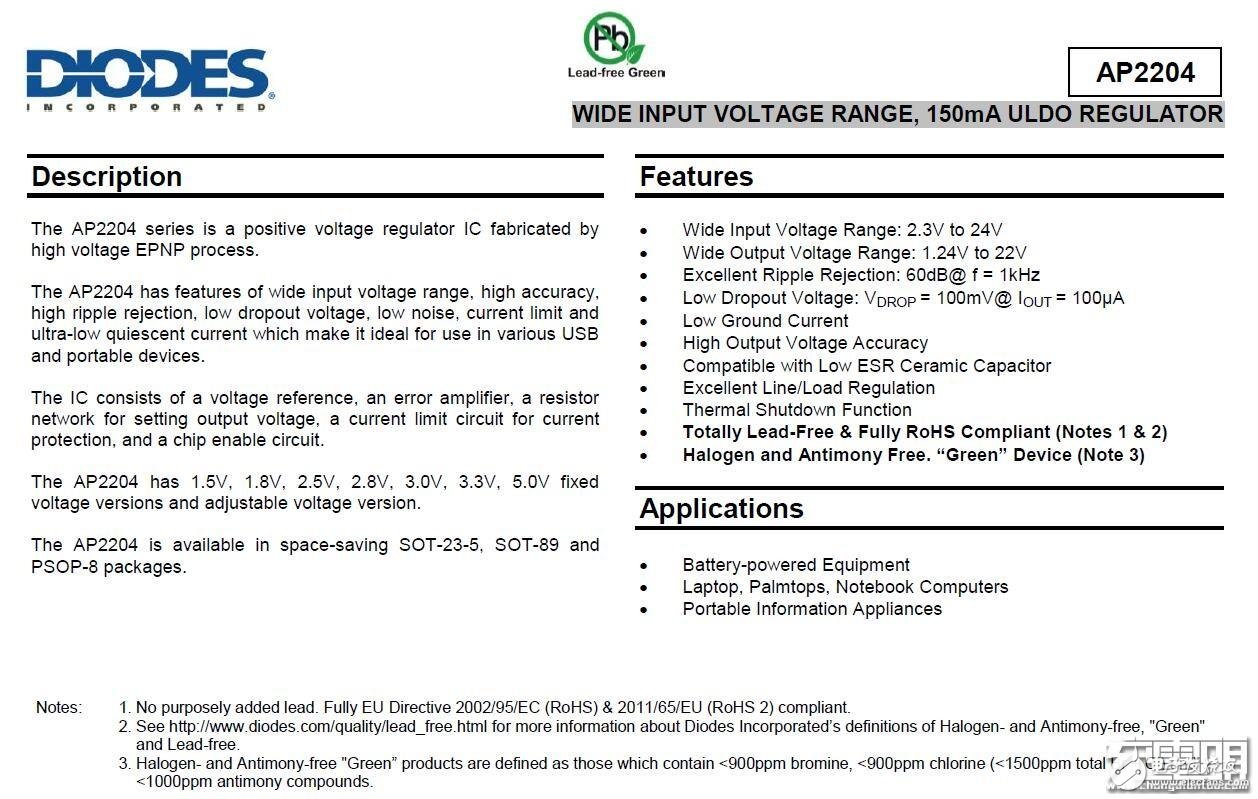

Diodes的AP2204k-3.3，為CYDP2122供電。

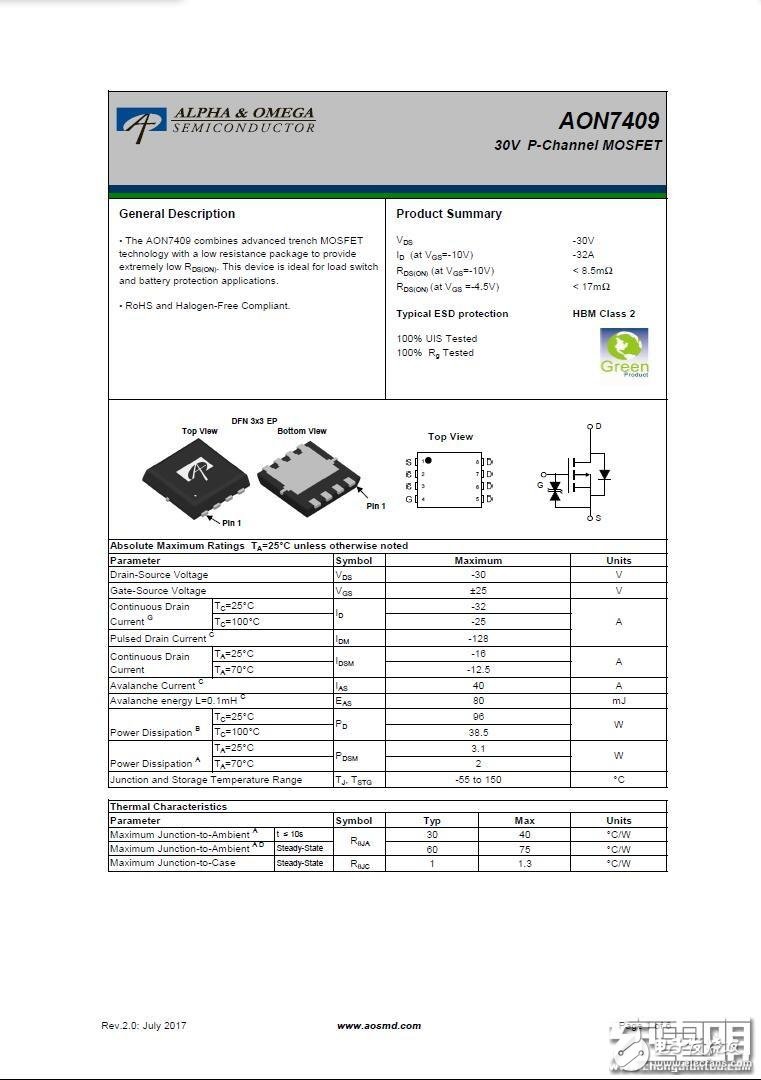

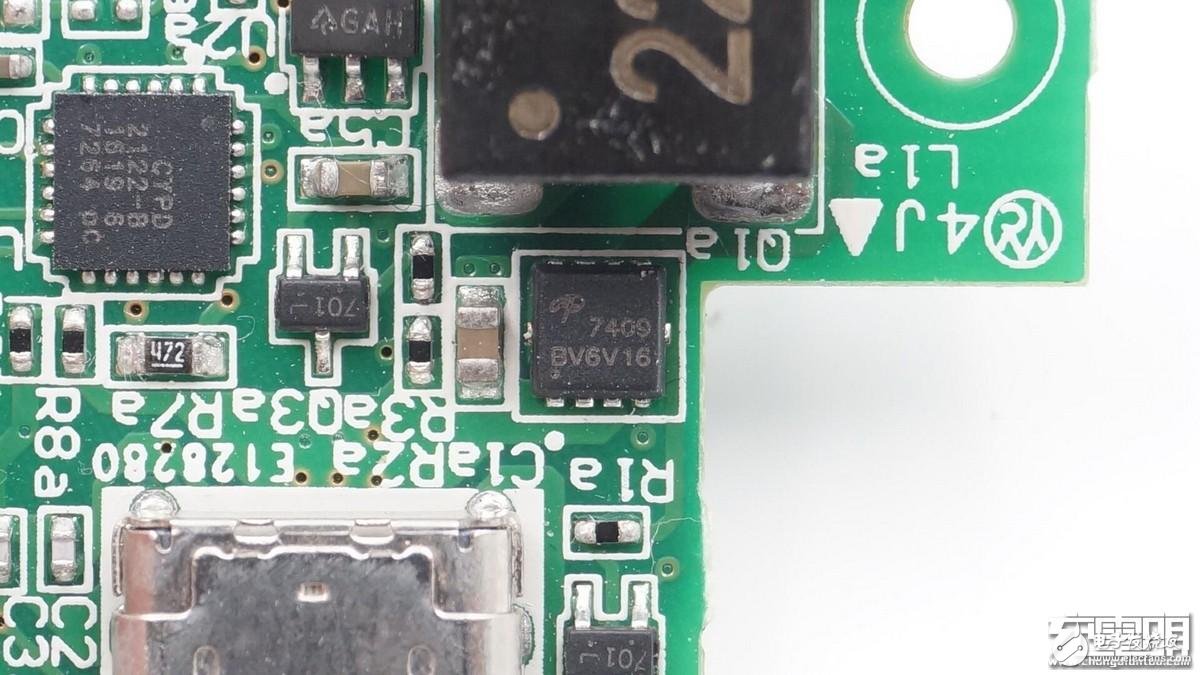

AON7409輸入開關MOS。

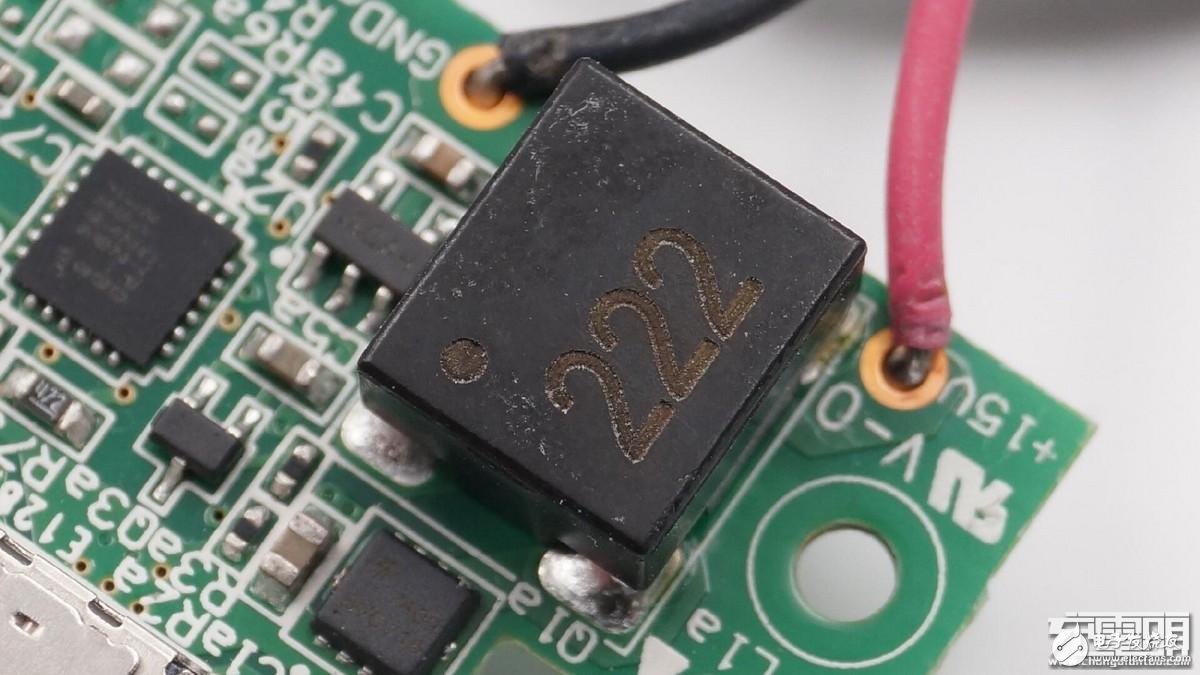

輸入有一級共模電感，濾除干擾。

輸入端濾波電容，AISHI電解電容。

規格25V330μF。

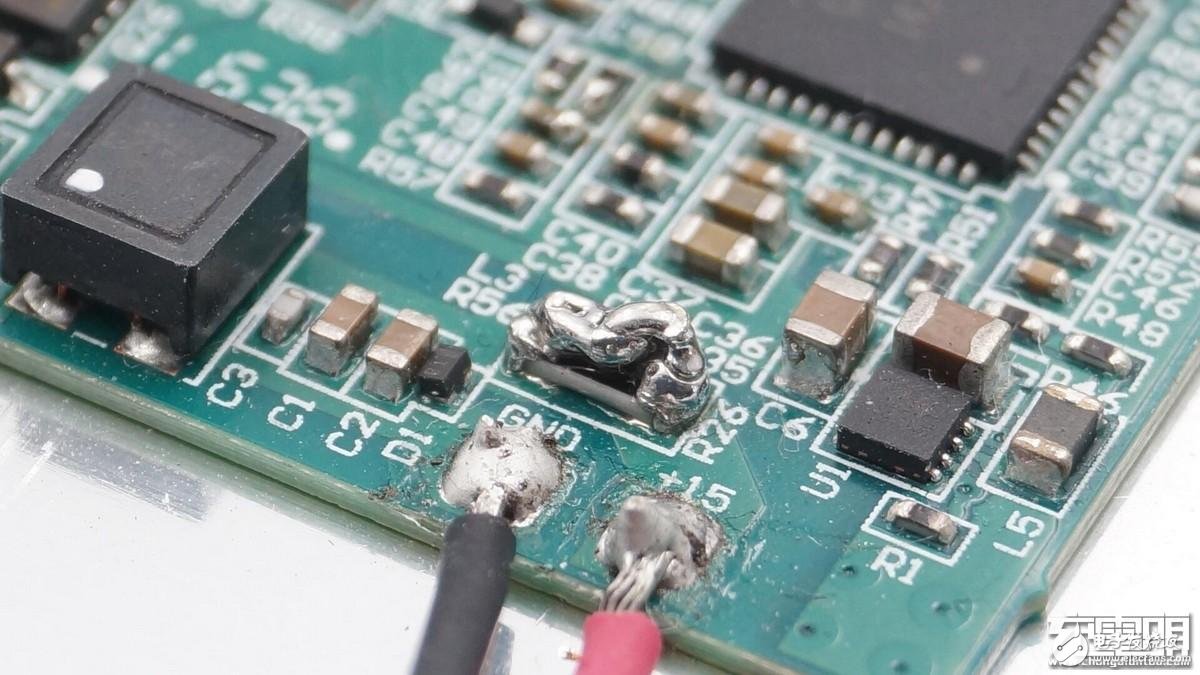

輸入側手工堆錫短接的一枚貼片電阻。

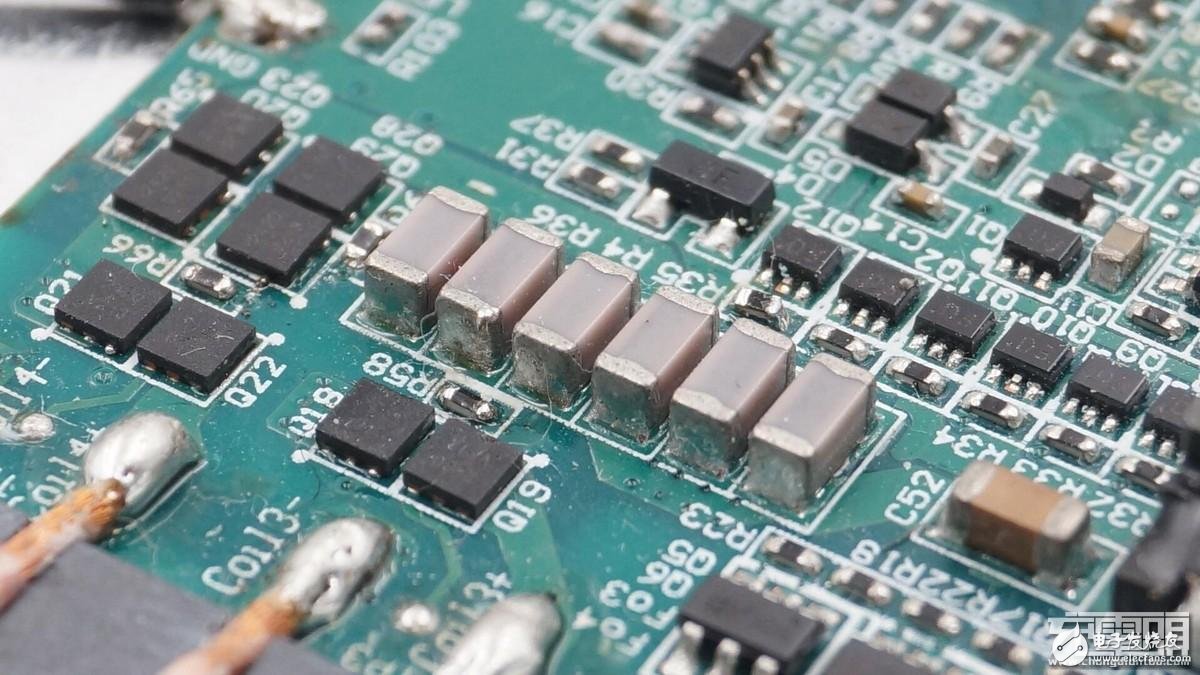

6顆NPO電容分成2組。

功率板上也有一顆共模電感。

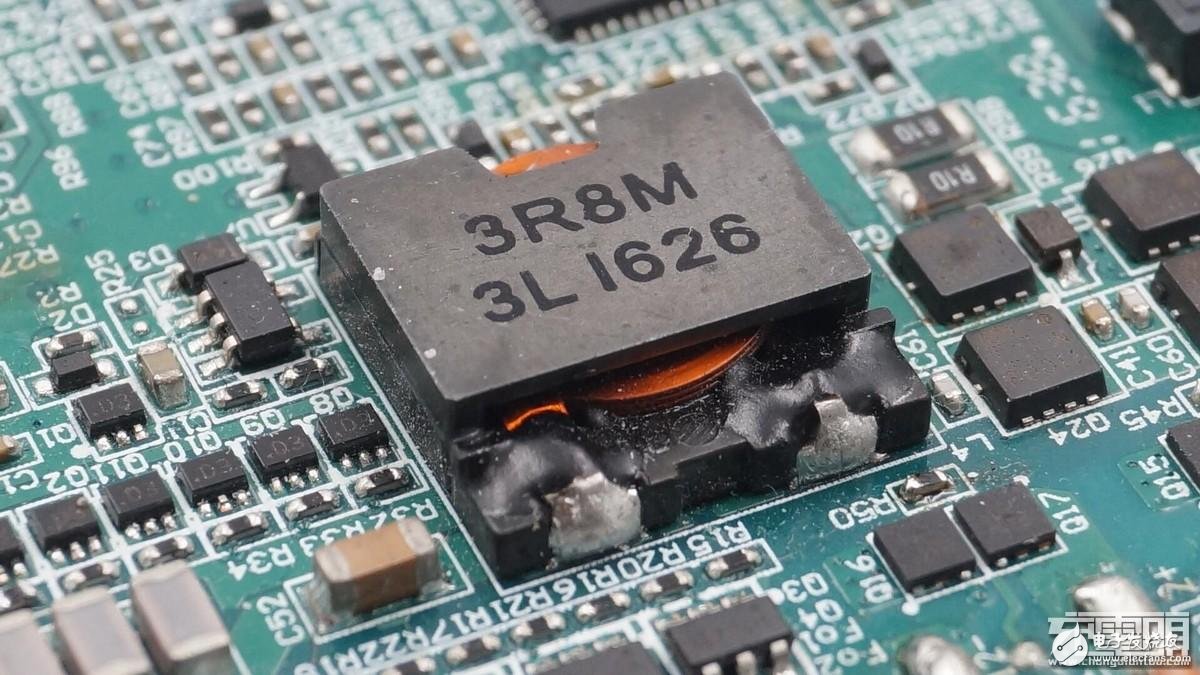

轉化效率高、發熱小的銅帶電感。

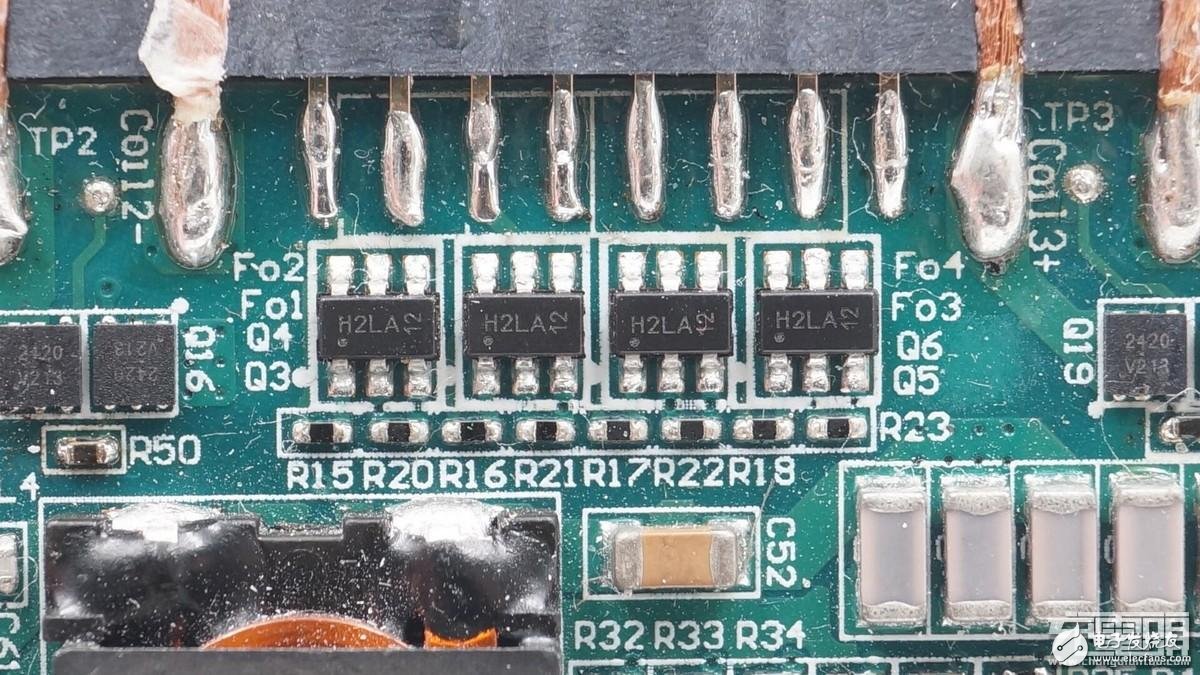

異物檢測線圈的信號檢測部分元件。

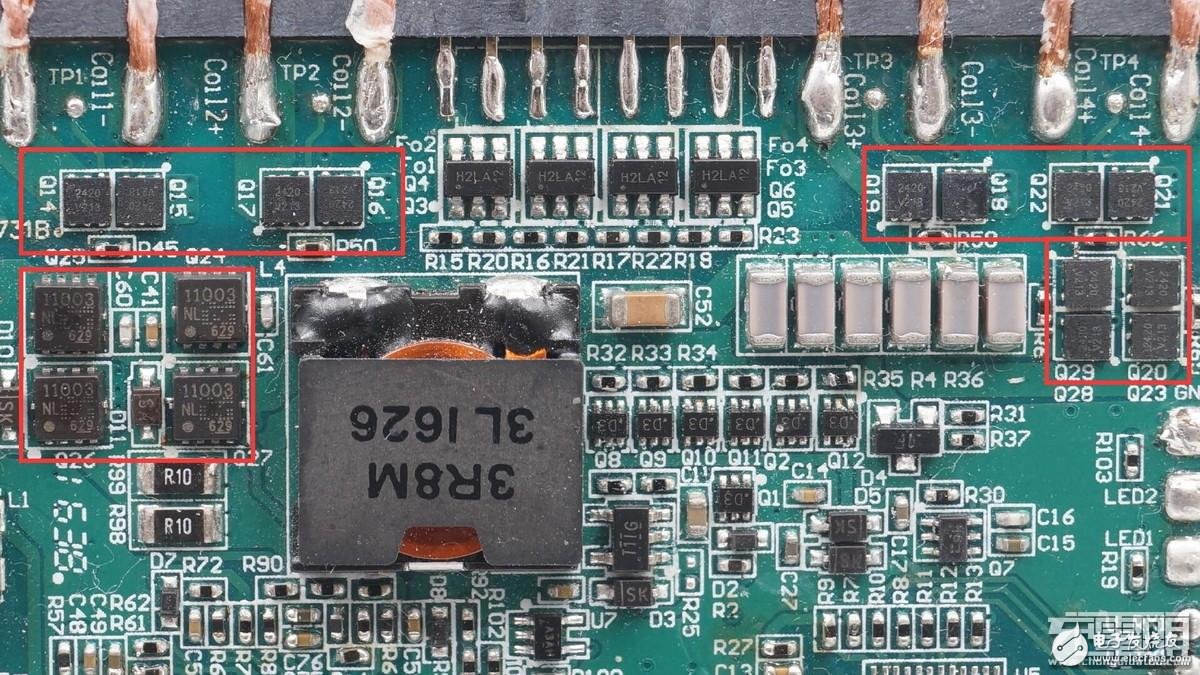

紅框內為線圈驅動電路部分。

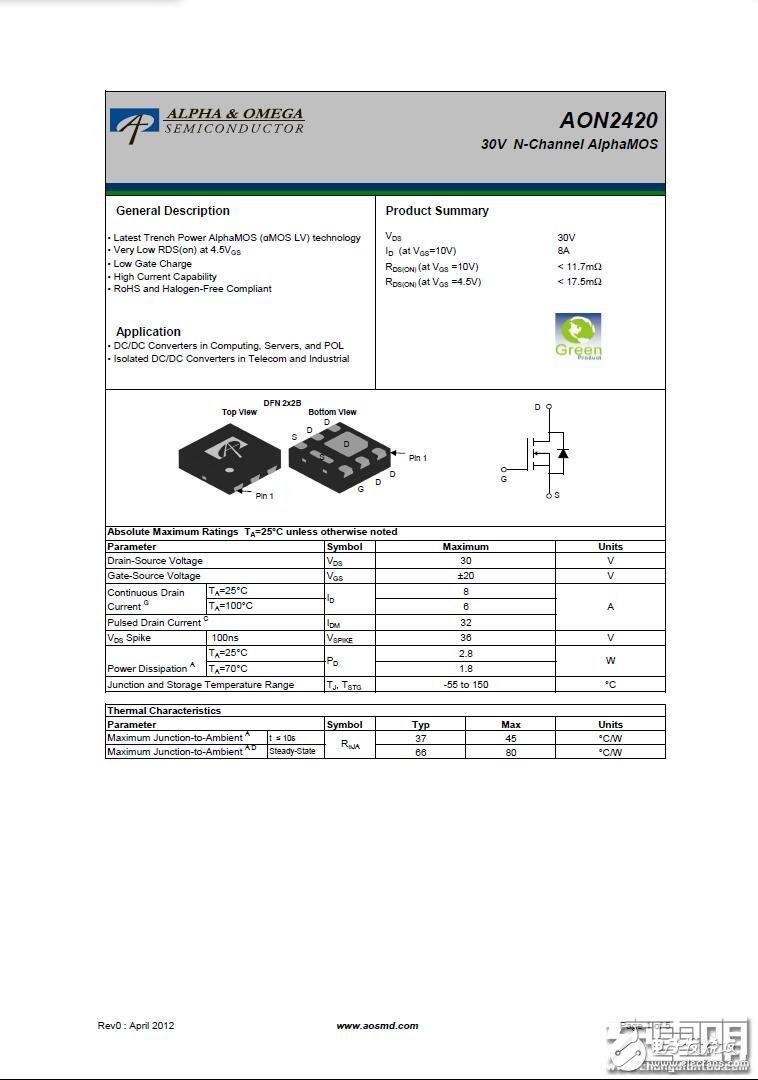

AON2420線圈驅動MOS。

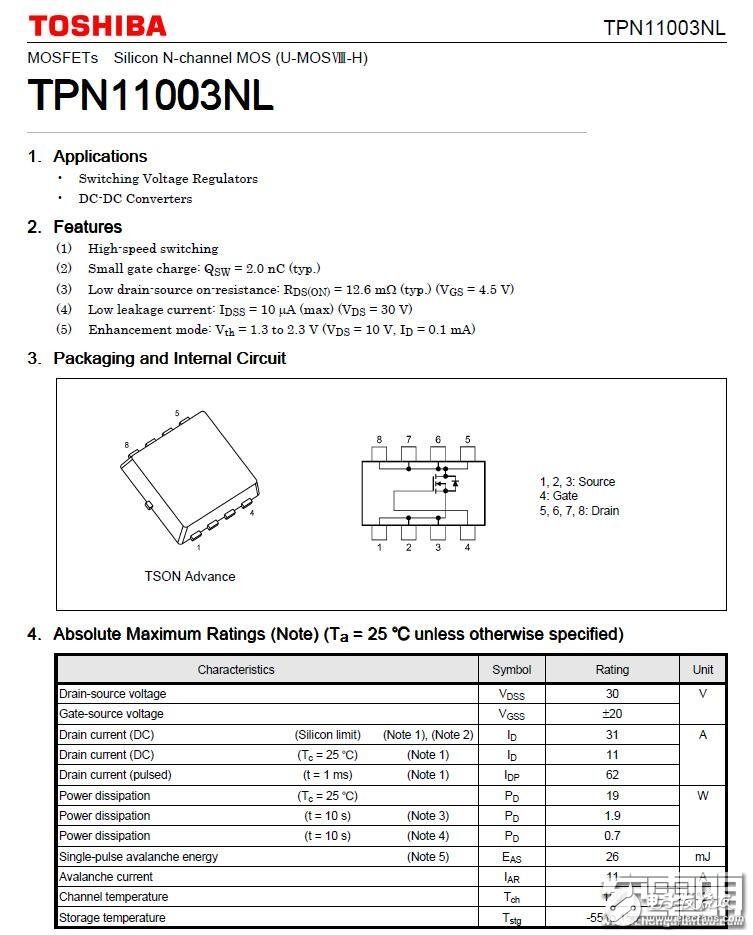

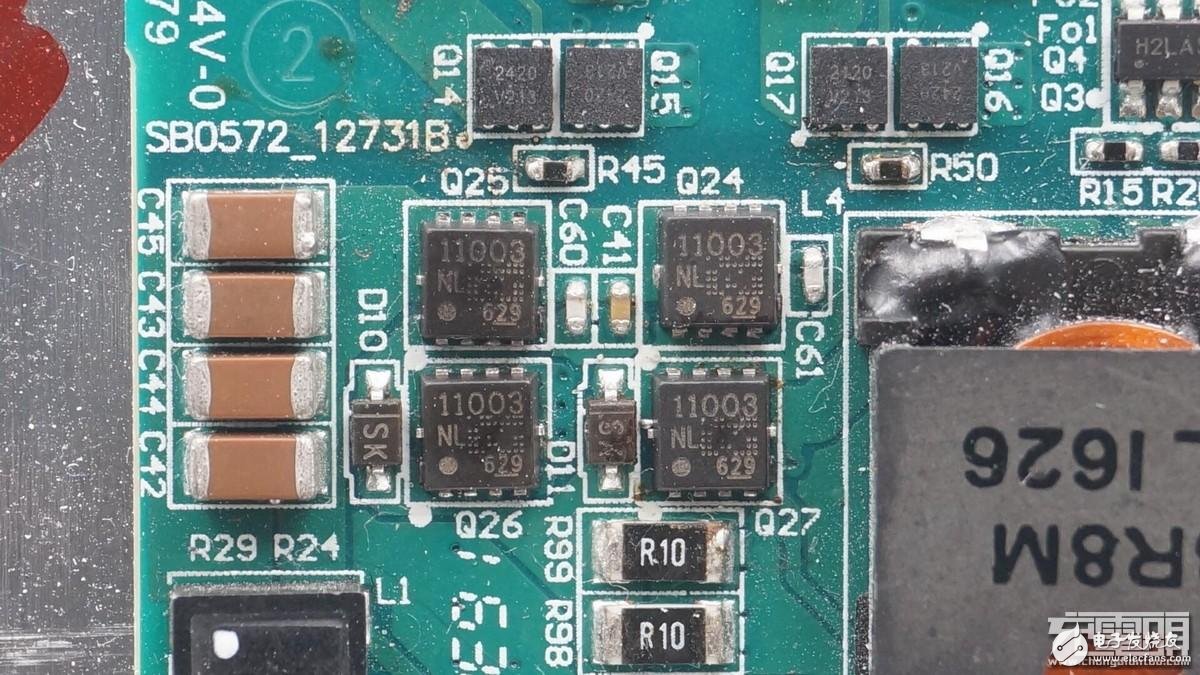

升降壓開關管，東芝TPN11003NL。

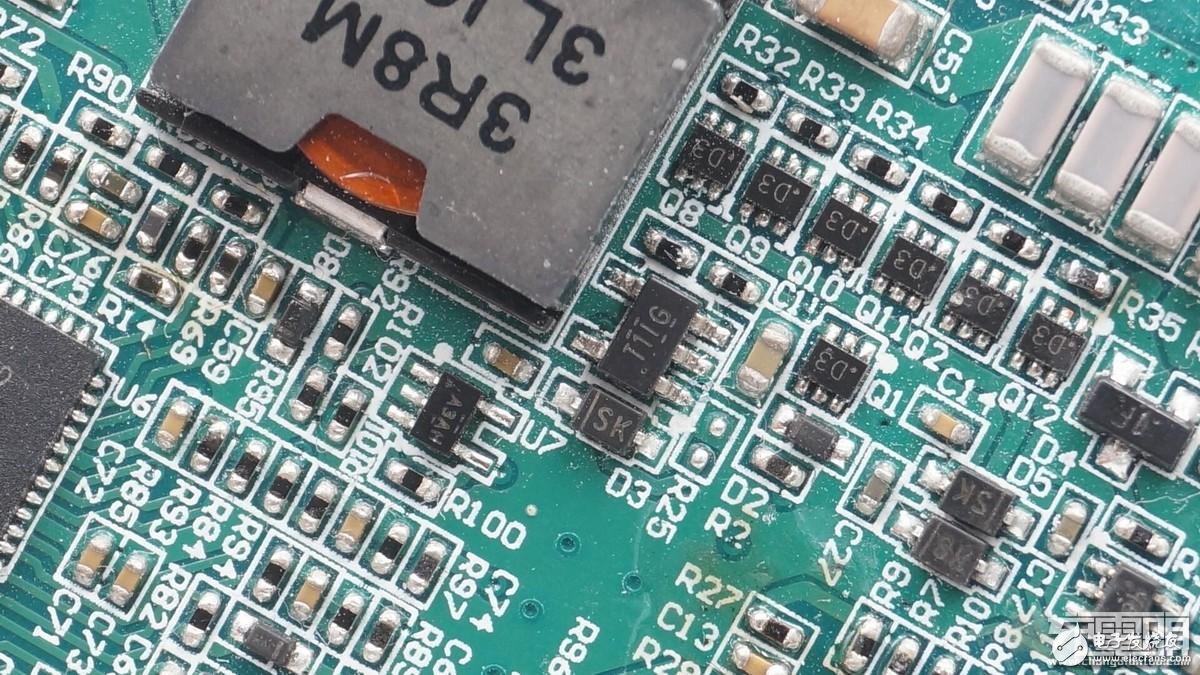

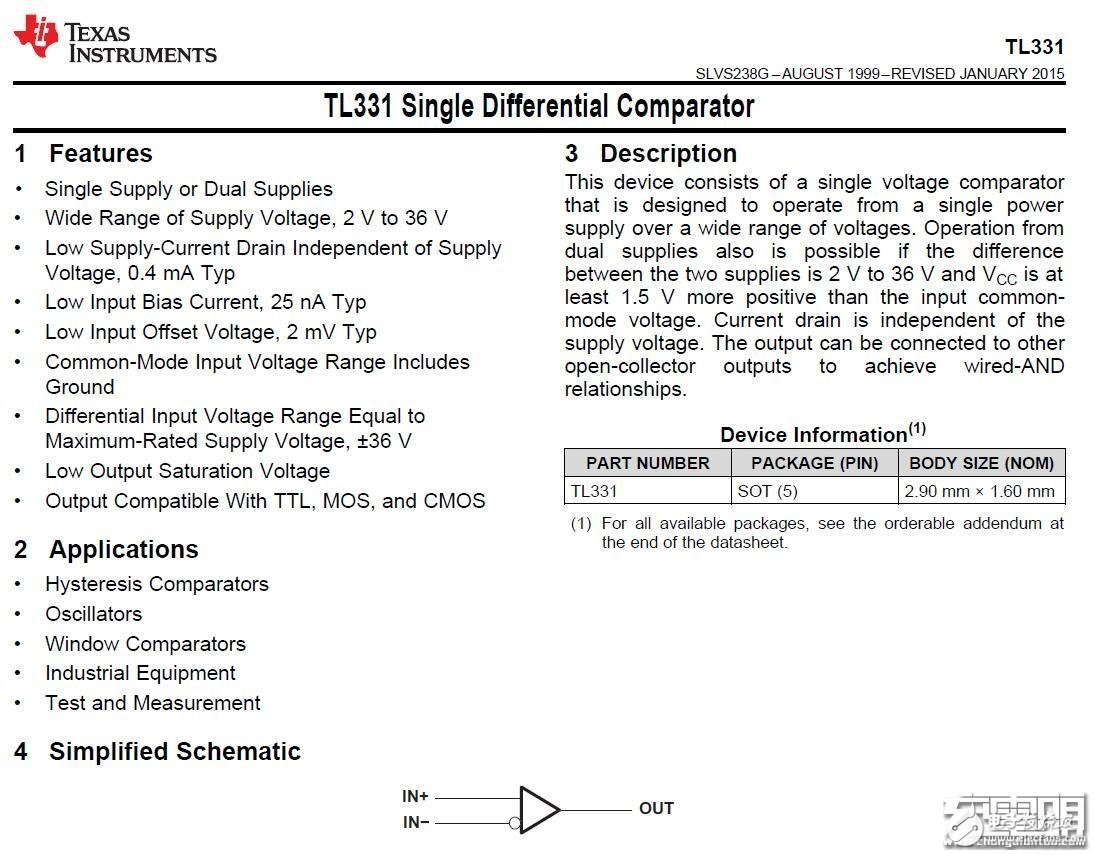

線圈旁的是TL331，單路比較器。

一排MOSFET的雙三極管驅動器。

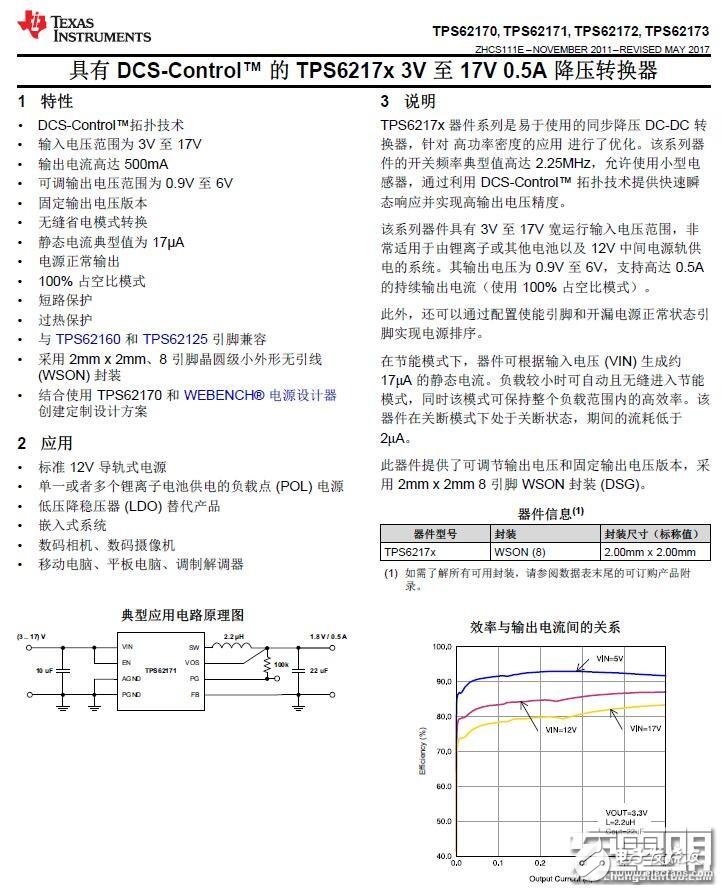

TI的TPS621735V輸出同步開關降壓，封裝非常小。

絲印為CP-SC2的芯片品牌來自易沖無線，為整個無線充的核心，這是一顆專門為無線充電應用設計的單輸入電源管理芯片。通過串口總線，CP-SC2可以與外部MCU通信，從而獲取信息來驅動電池充電芯片。集成于芯片內部的功率管驅動可以直接控制外部功率管的開關，芯片同時內置了檢測電路，當檢測到過流、過壓等情況時，會自動關閉功率管。

ST意法半導體STM8S005C6單片機。

全家福
