摘要

隨著電力系統的不斷發展，配電柜作為電力系統中的重要組成部分，其智能化、自動化水平直接影響著電力系統的安全性和穩定性，它不僅能夠提供電力參數測量，還具備高壓帶電顯示、自動溫濕度控制、無線測溫、智能語音防誤提示等多項功能。本文介紹了ASD系列開關柜綜合測控裝置的基本功能、技術指標、安裝方法及其應用優勢，并探討其在現代智能電網中的應用景。

1.引言

隨著電力系統向智能化方向發展，對開關柜的安全性、監測能力及自動化水平提出了更高的要求。配電柜是電力系統中的關鍵設備，負責電能的分配、控制和保護，隨著電力系統規模的擴大和復雜性的增加，傳統的配電柜已無法滿足現代電力系統對智能化、自動化的需求。新型開關柜綜合測控裝置集成了多種監測、控制和通訊功能，能夠提高開關柜的運行效率和安全性，廣泛應用于變電站、配電房及工業企業供配電系統。

2. ASD開關柜綜合測控

ASD 系列開關柜綜合測控裝置用于 3~35kV 戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。具有一次回路模擬圖及開關狀態指示，高壓帶電顯示及核相，自動溫濕度控制，加熱回路故障告警，分合閘回路完好指示、分合閘回路電壓測量、預分預合閃光指示、電氣節點無線測溫，人體感應自動照明，語音提示，電參數測量及 RS485 通訊接口等眾多功能，集操作、顯示于一體。

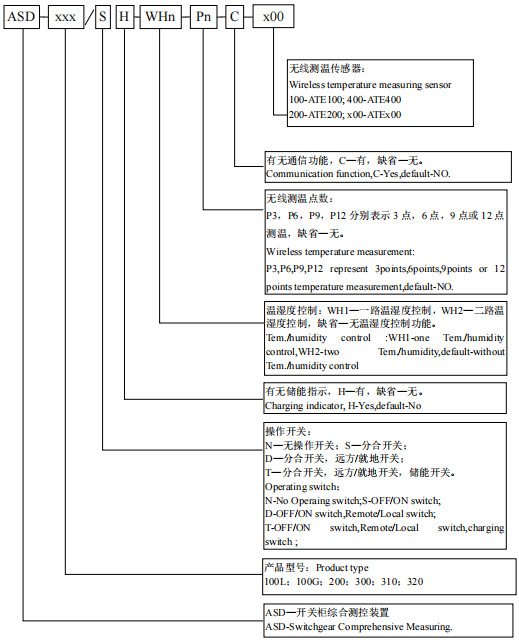

2.1 型號說明

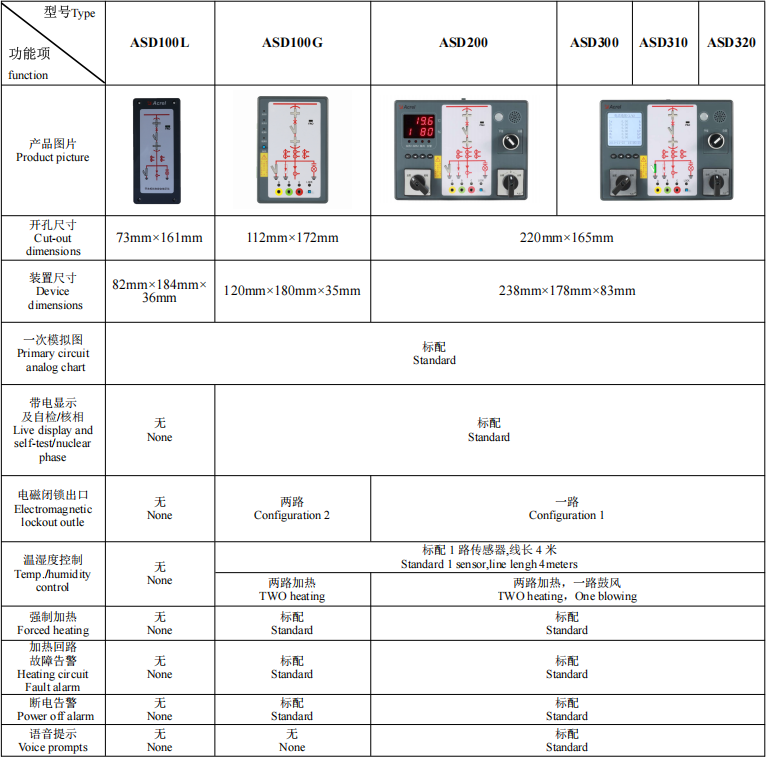

2.2 功能簡介

172，。，有任何問題6972，。都可以隨時問的5322

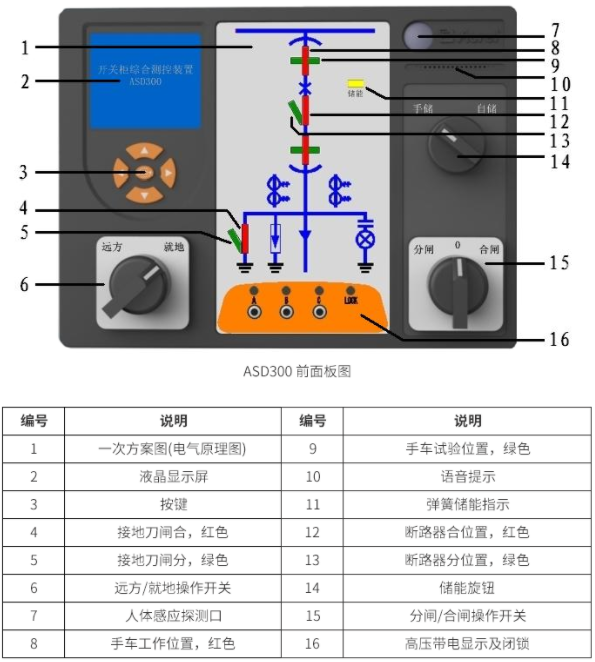

2.3 控制面板

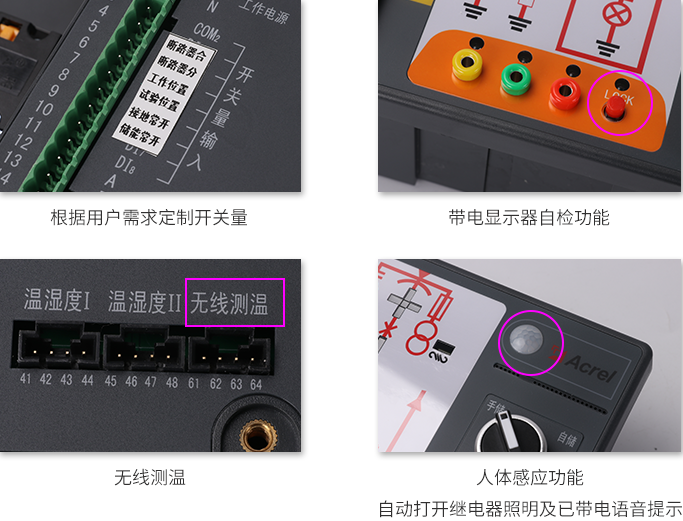

2.4 功能特色

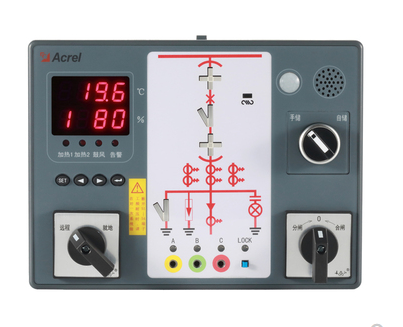

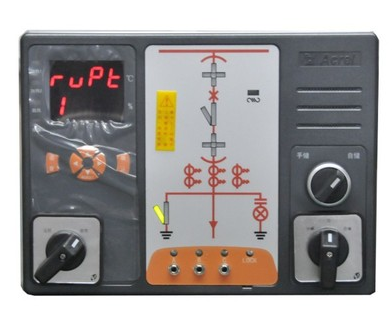

2.5 設備特點

ASD系列測控裝置適用于3~35kV戶內開關柜，包括中置柜、手車柜、固定柜及環網柜等。其主要功能包括：

一次回路模擬圖及開關狀態指示：直觀顯示開關柜內部電路狀態。

高壓帶電顯示及核相功能：實時監測主回路電壓，提高操作安全性。

自動溫濕度控制：通過溫濕度傳感器控制柜內溫度和濕度，防止設備受潮或過熱。

無線測溫功能：實時監測電氣節點溫度，防止過熱故障。

智能語音防誤提示：防止誤操作，提高運行安全性。

電力參數測量：監測電壓、電流、功率等關鍵電力數據，并支持RS485通訊接口。

2.6 技術指標

ASD系列裝置采用高精度測量技術，具有較高的可靠性和兼容性。其技術指標包括：

額定電壓范圍：AC 85~265V，DC 100~300V

測量精度：電流、電壓精度達0.5

溫度測量范圍：50℃~+125℃，測溫精度±1℃

無線測溫傳輸距離：空曠環境下可達150m

通訊方式：MODBUSRTU協議，支持RS485接口

工作環境溫度：10℃~55℃，相對濕度≤95%

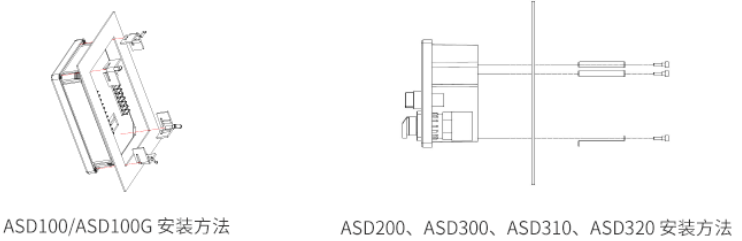

2.7安裝與接線

ASD開關柜測控裝置采用面板嵌入式安裝方式，主要步驟如下：

在開關柜面板上開設相應尺寸的安裝孔。

嵌入測控裝置，并使用支架固定。

連接工作電源及傳感器信號線。

通過RS485接口連接至監控系統。

接線方式包括開關量輸入、繼電器輸出、高壓帶電顯示信號及無線測溫傳感器等，能夠?qū)崿F(xiàn)監測與控制。

4.主要功能解析

4.1高壓帶電顯示及閉鎖

ASD裝置能夠檢測3.6~40.5kV系統的帶電狀態，當母線電壓超過額定值的40%時，裝置進入閉鎖狀態，防止誤操作，提高安全性。

4.2無線測溫

ASD300和ASD320支持無線測溫功能，傳感器通過無線通信將溫度數據實時傳輸至測控裝置，并在LCD屏幕上顯示。同時，用戶可以設定高溫報警閾值，當溫度超，裝置會觸發報警繼電器。

4.3自動溫濕度控制

ASD裝置內置溫濕度控制邏輯：

當濕度≥85%時，啟動加熱裝置，濕度≤77%時，停止加熱。

當溫度≥40℃時，啟動風扇降溫，溫度≤35℃時，停止降溫。

當溫度≤5℃時，啟動加熱，溫度≥13℃時，停止加熱。

4.4智能語音防誤提示

裝置內置語音提示功能，當斷路器或接地開關處于合閘狀態時，如果誤將手車推開，裝置會發出語音提示，如“請分?jǐn)嗦菲鳎?qǐng)分接地開關”，有效降低誤操作風險。

4.5電力參數測量

ASD300支持三相電流、電壓、有功功率、功率因數等參數測量，并可通過RS485接口將數據傳輸至上位機，實現遠程監測。

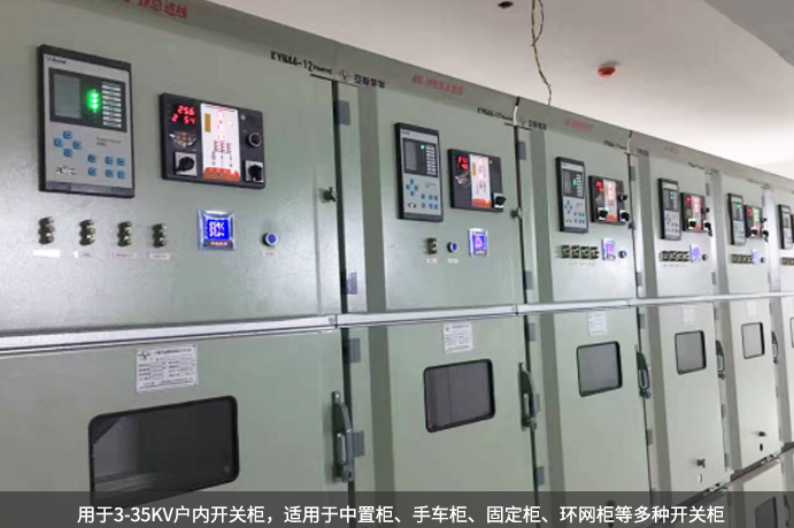

5.應用案例

ASD系列測控裝置已廣泛應用于變電站、工業企業供電系統及新能源微電網。例如：

變電站：用于實時監測開關柜狀態，提高運行安全性。

數據中心：保障服務器機房供電系統穩定，防止過溫或濕度過高導致設備損壞。

風電場與光伏電站：通過無線測溫及遠程監控，提升新能源設備的運行效率與安全性。

結論

ASD系列開關柜綜合測控裝置憑借其豐富的功能和高可靠性，在電力系統中發揮著重要作用。其高壓帶電顯示、無線測溫、自動溫濕度控制等功能提升了開關柜的安全性與智能化水平，為智能電網的發展提供了有力支持。未來，隨著技術的不斷更新，開關柜測控裝置將在更多域發揮更大的作用。
