DLPA2005 是一款專用于 DLP2010、DLP2010NIR 和 DLP3010 數字微鏡器件 （DMD） 的電源管理多通道 IC（PMIC）/RGB LED/燈驅動器，與 DLPC3430、DLPC3433、DLPC3435、DLCP3438 或 DLPC150數字控制器搭配使用。為確保這些芯片組可靠運行，必須與 DLPA2000 或 DLPA2005 搭配使用。

數據表：*附件：DLPA2005電源管理和LED燈驅動器 IC 數據表.pdf

特性

• 高效紅-綠-藍三色 (RGB) 發光二極管 (LED)/燈驅動器，在小型芯片級封裝中集成了降壓/升壓 DC-DC 轉換器、數字微鏡器件 (DMD) 電源、數字電源外設 (DPP) 內核電源、1.8V 負載開關以及測量系統
• 三個用于通道選擇的低阻抗（27°C 時典型值為 30mΩ）金屬氧化物半導體場效應晶體管 (MOSFET) 開關
• 每個通道具有獨立的 10 位電流控制
• 針對 DLPA2005 嵌入式應用的最大 LED 電流為 2.4A
• DMD 調節器
  • 僅需一個電感器
  • VOFS：10V
  • VBIAS：18V
  • VRST：–14V
  • 當禁用時對接地 (GND) 被動放電
• DPP 1.1V 內核電源
  • 具有集成開關場效應晶體管 (FET) 的同步降壓轉換器
  • 支持高達 600mA 的輸出電流
• VLED 降壓/升壓轉換器
  • 輕負載電流狀態下的省電模式
• 低阻抗負載開關
  • VIN 范圍為 1.8V 至 3.6V
  • 支持高達 200mA 的電流
  • 當禁用時對接地 (GND) 被動放電
• DMD 復位信號生成和電源排序
• 33MHz 串行外設接口 (SPI)
• 用于測量模擬信號的多路復用器
  • 電池電壓
  • LED 電壓，LED 電流
  • 光傳感器（用于白點修正）
  • 內部基準電壓
  • 外部（熱敏電阻）溫度傳感器
• 監視和保護電路
  • 熱模警告和熱關斷
  • 低電池電壓警告
  • 可編程的電池欠壓閉鎖 (UVLO)
  • 負載開關 UVLO
  • 過流和欠壓保護
• DLPA2005 QFN 封裝
  • 48 引腳 0.4mm 間距
  • 芯片尺寸：6.0mm × 6.0mm ± 0.15mm

引腳功能和配置

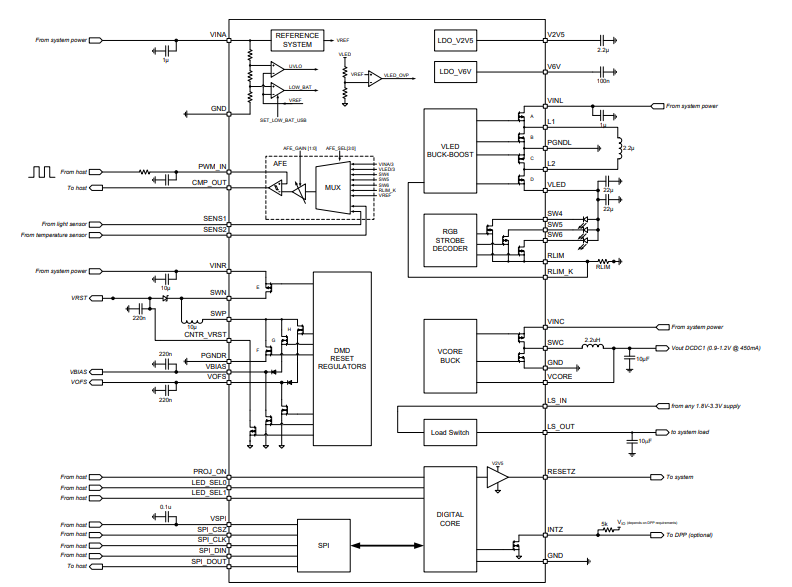

功能框圖

應用

DLPA2005主要應用于DLP Pico投影儀和DLP移動傳感等領域，為這些設備提供高效、可靠的電源管理和LED驅動解決方案。
