本篇為您解答在測試測量領域應用干簧繼電器時，大家普遍關注的問題，重點關注干簧繼電器的可靠性、信號的完整性、處理高電壓的能力、使用壽命、在惡劣測試環境下的耐久性，以及在處理高頻信號時保持信號的完整性。

1

設計與集成

Q

干簧繼電器的的小尺寸如何有利于PCB設計？

A

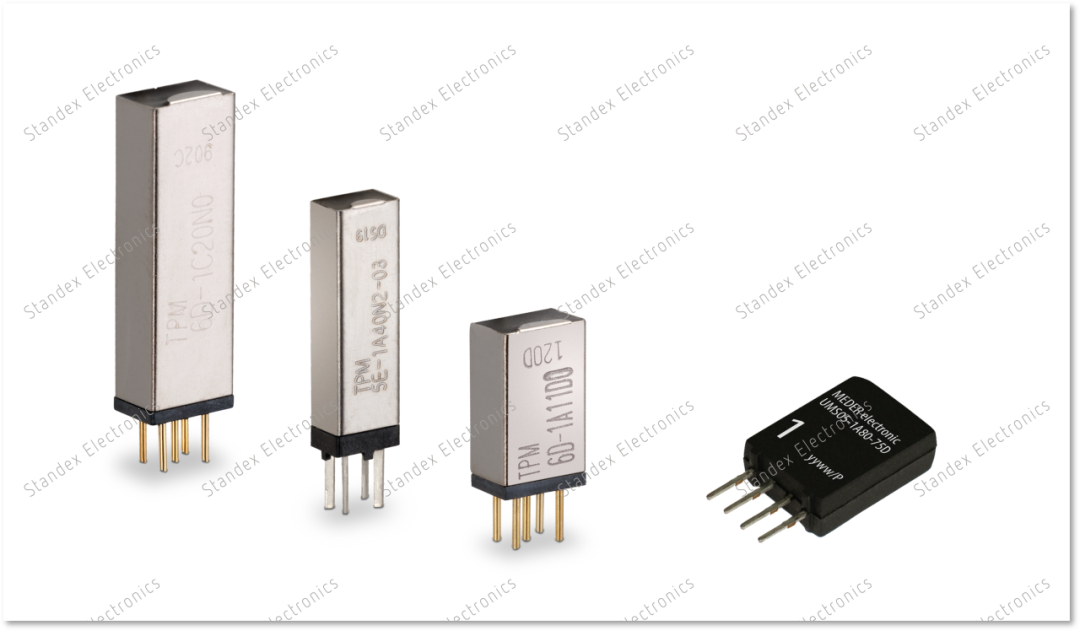

適用于切換直流信號或低頻范圍，斯丹麥德電子的微型垂直干簧繼電器適用于高密度ATE應用，包括 MF, MFS, UMS, MS, 以及 CRR 系列。

Q

在低壓測量設置中，如何確保信號完整性？

A

保持信號完整性對于準確的低壓測量至關重要。即使儀器中輕微的加熱也可能產生影響讀數的偏移電壓。斯丹麥德電子的干簧繼電器為最小化熱電壓影響而設計，確保小信號不變地通過。這些繼電器具有小于一微伏的低偏移電壓。

Q

還有哪些其他因素會影響信號完整性？

A

來自外部場的電磁干擾（EMI）可以在信號路徑中產生噪聲，導致測量不準確。磁屏蔽增強了觸點經歷的磁場強度。這使線圈電阻更高，降低了功耗和熱量產生，從而減少了熱偏移電壓。

Q

用于減輕EMI的主要屏蔽類型有哪些？

A

內部磁屏蔽防止緊密堆疊的繼電器之間的磁耦合，這對于功能PCB測試至關重要。這是斯丹麥德電子干簧繼電器的一個關鍵特性。高頻射頻干簧繼電器使用同軸屏蔽來維持一致的50歐姆阻抗路徑，最小化信號損失并確保信號完整性。

對于網絡分析儀、射頻衰減器和射頻接收器而言，實現了從直流到高頻的平坦插入損耗。

Q

屏蔽在特定應用需求中扮演什么角色？

A

屏蔽在干簧繼電器的性能和特定應用的適用性中扮演關鍵角色，尤其是在涉及高頻、高電壓和密集組件的應用中。

針對每個特定應用所面臨的獨特挑戰，采用了不同的屏蔽技術，從而優化繼電器以確保信號完整性、靈敏度和可靠性。

2

高壓和環境因素

Q

干簧開關內部的真空或惰性氣體環境如何提

供幫助？

A

當簧片斷開，真空或惰性氣體將是高質量的絕緣體，防止電流泄漏，并使開關能夠承受高電壓。

Q

在極高電壓應用中，干簧開關是如何連接的？

A

兩個干簧開關可以在單個繼電器封裝內串聯連接，以滿足高電壓要求。在高電流需求情況下，這兩個開關可以并聯連接，并在緊湊的外殼中提供增加的承載電流能力。

Q

干簧繼電器封裝和外殼使用的材料是什么？

A

組裝好的干簧開關和線圈被封裝在堅固的材料中，如環氧樹脂或聚氨酯，提供額外的絕緣和保護。

Q

干簧繼電器的封裝設計如何有助于其高電壓

能力？

A

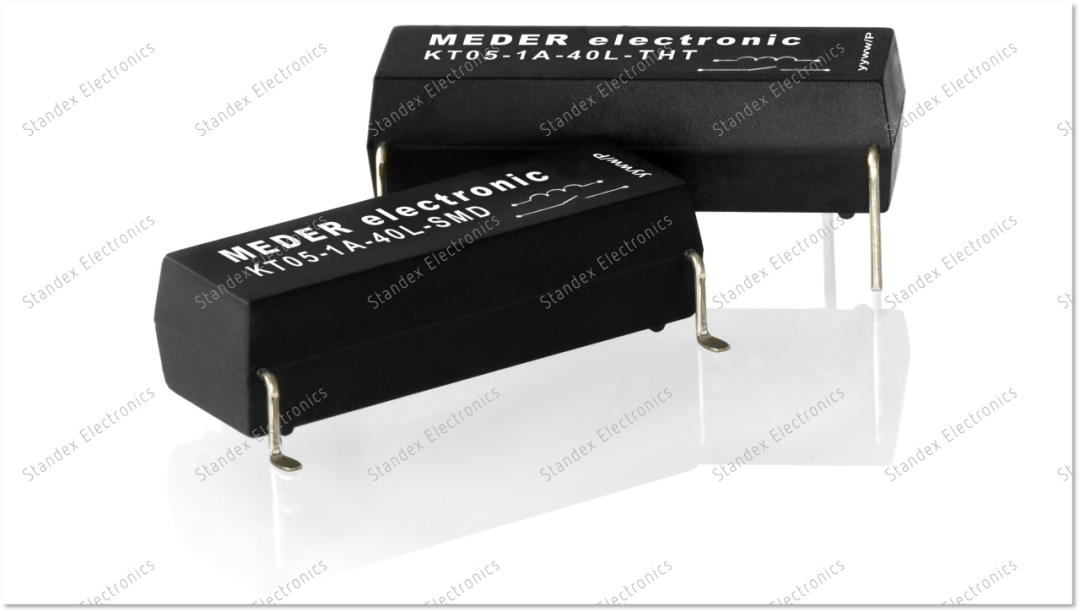

封裝設計最大化了爬電距離和空氣間隙，符合國際安全標準，適用于高電壓應用。例如，KT系列具有支持這些特性的引腳布局。

Q

設計干簧繼電器時的關鍵考慮因素是什么？

A

在設計干簧繼電器時，需確保所使用的驅動電路能夠提供恰當?shù)碾妷汉碗娏?/strong>。當面對大電流或感性負載的情況時，應實施緩沖電路，來防止電弧的產生以及接觸部位的損壞。在高密度的應用場景下，要運用磁屏蔽技術，避免繼電器之間相互干擾。除此之外，還需對繼電器加以保護，使其免受過熱、潮濕以及振動等不利因素的影響，從而確保其長期可靠性。

3

關于斯丹麥德電子的干簧繼電器

Q

斯丹麥德電子在測試與測量市場能力如何？

A

最近，斯丹集團收購了專注于自動化測試設備（ATE）和高頻應用的干簧繼電器的日本公司Sanyu Switch Co., Ltd.。此次收購融合了雙方的優勢，進一步增強了斯丹麥德電子在小型化、高頻性能和可靠性方面的能力，使產品更適用于先進的ATE以及其他對性能要求嚴苛的應用場景。

斯丹麥德電子是測試與測量應用領域中值得信賴且不斷創新的領導者。我們始終致力于客戶滿意度、全球布局、工程專業知識和持續創新，提供高質量、可靠且定制化的干簧繼電器解決方案，以滿足各種測試測量應用的特定需求。
