大家好，今天試著用BW21-CBV-Kit點亮2.9寸墨水屏，開發板例程非常豐富，在arduino上開發的話上手超級容易，簡直就是有手就行。

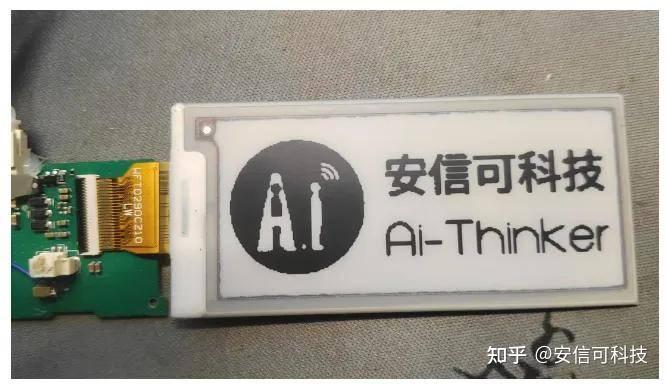

實物展示：

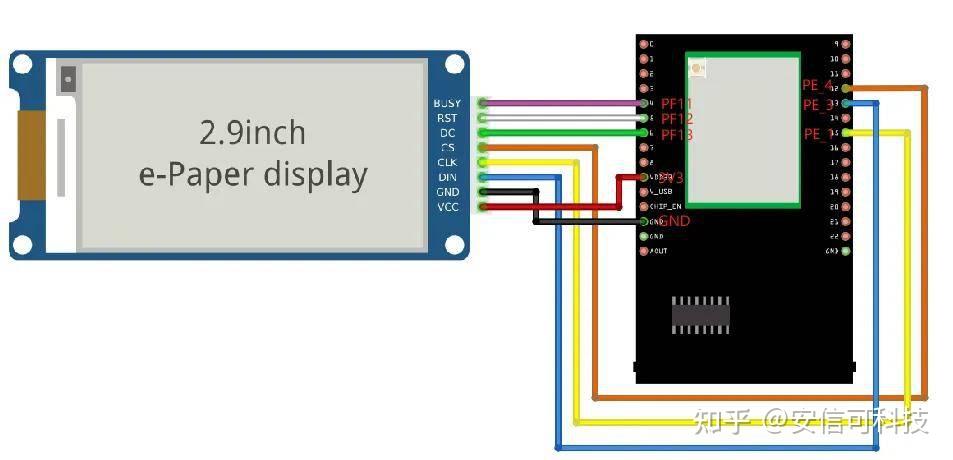

接線定義：

由于這個墨水屏的驅動庫默認是沒有在示例里面，需要去git自己下載(在附件中)

鏈接：

https://github.com/Ameba-AIoT/ameba-arduino-pro2/tree/dev/Arduino_zip_libraries

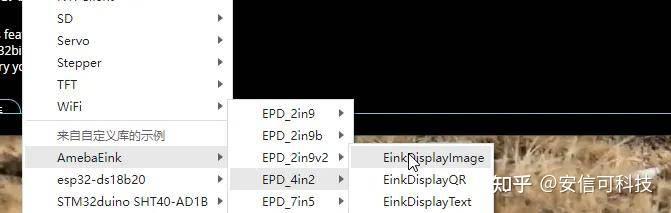

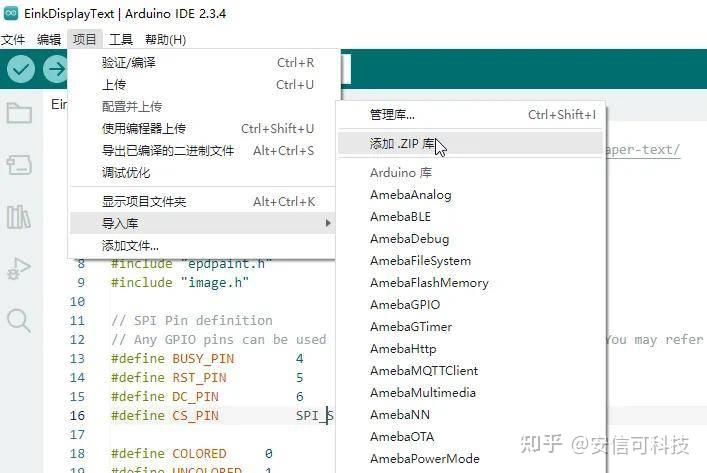

下載好庫之后按圖中這樣導入進來就可以在示例中找到一個叫AmebaEink的示例，可以驅動2.9寸、4.2寸、7.5寸的墨水屏，非常方便

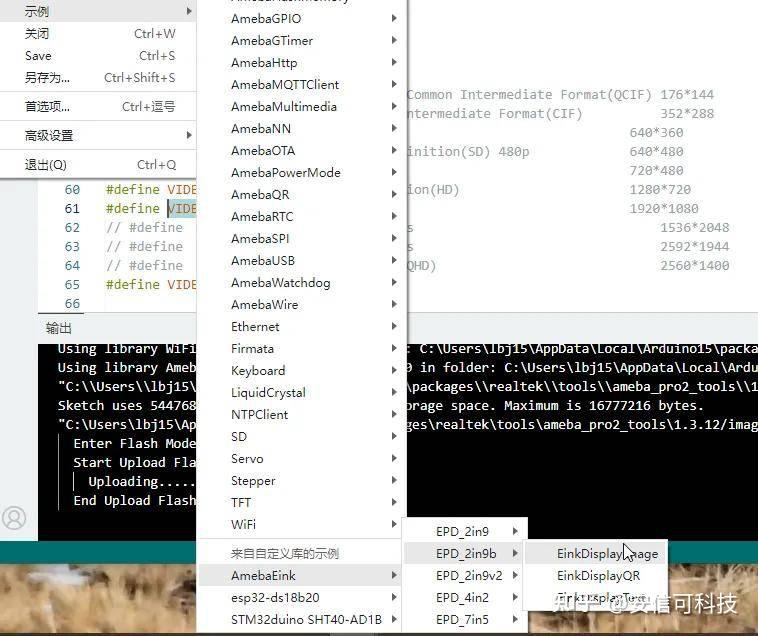

如圖所示分別有顯示圖片、顯示二維碼、顯示文字的例程。

顯示二維碼

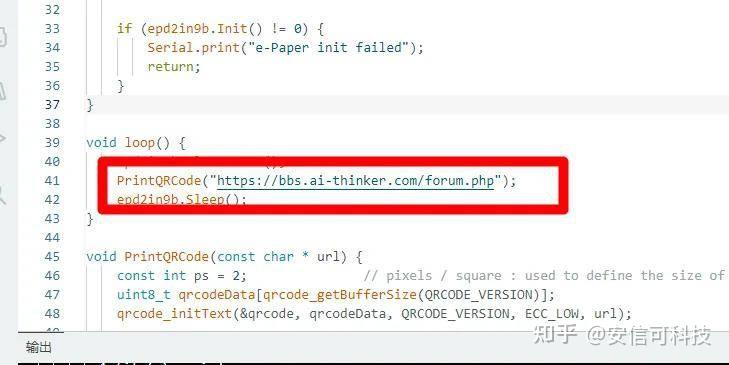

打開顯示二維碼的例程，它可以把輸入的網址以二維碼的形式顯示在屏幕上，修改自己想顯示的鏈接，就可以啦~

燒錄之后重啟，出現了一個二維碼，用瀏覽器掃一掃這個二維碼，就是我們之前輸入的那個網址，非常簡單。

顯示圖片

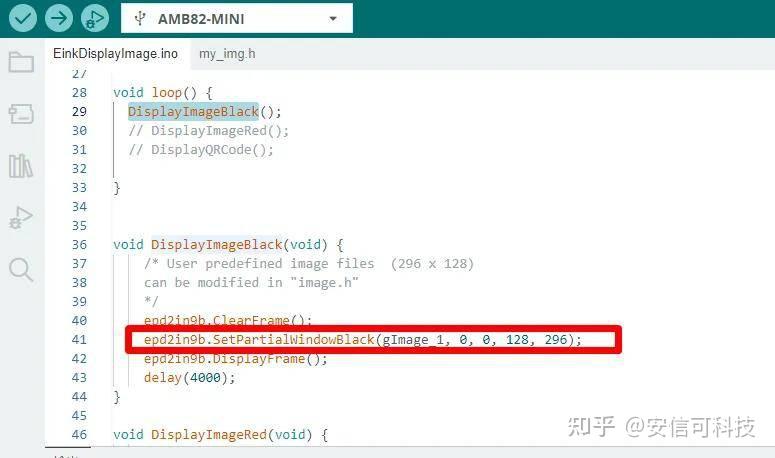

打開示例中顯示圖片的工程，然后修改想顯示的圖片，提前準備一張大小為296x128的圖片，使用取模軟件取到圖片數組，然后在這里引入。

燒錄重啟，屏幕就會刷新出我們準備好的圖片啦

顯示文本

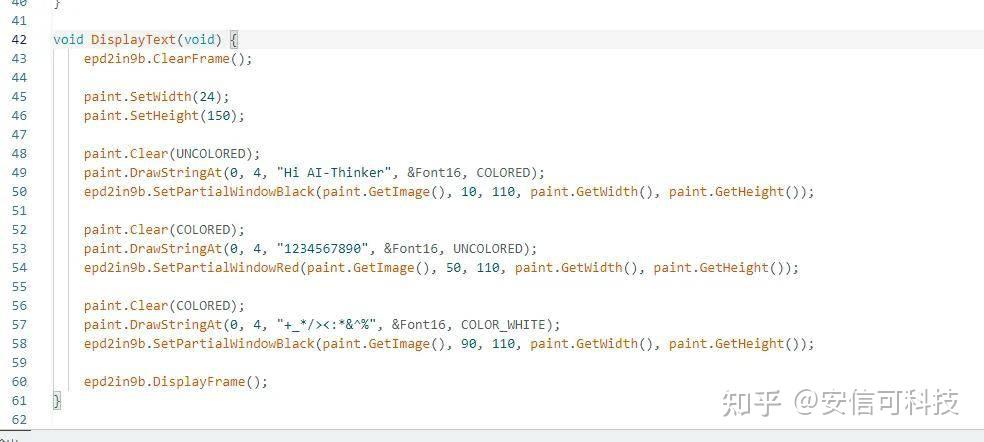

同樣，打開顯示文字的例程，可以看到有這幾個函數，如果是三色屏，就可以顯示黑色、白色、紅色或黃色...，根據想顯示的效果使用對應方法就可以啦，非常方便~

編譯燒錄，重啟，如果不出意外的話就是我們想要的內容，是不是非常簡單！

好啦，到這里就結束啦，這一切都太順利了，根本就沒遇到什么問題，這個模組arduino環境的例程真的非常多，各種外設都可以很輕松的驅動起來，而且教程也很棒，真的是太友好啦，超級棒！

上傳的附件：

AmebaEink.zip?bbs.ai-thinker.com/forum.php?mod=attachment&aid=MzAwMjZ8NGE0YzFkY2R8MTc0MDY0NDI2NXwxMjYxMHw0NTYyOA%3D%3D

正好筆者手里還有一個4.2寸的，也試著點亮一下，并且研究一下它的庫函數，由于BW21-CBV-Kit已經存在4.2寸墨水屏的驅動，還是像上次一樣調用就行了。

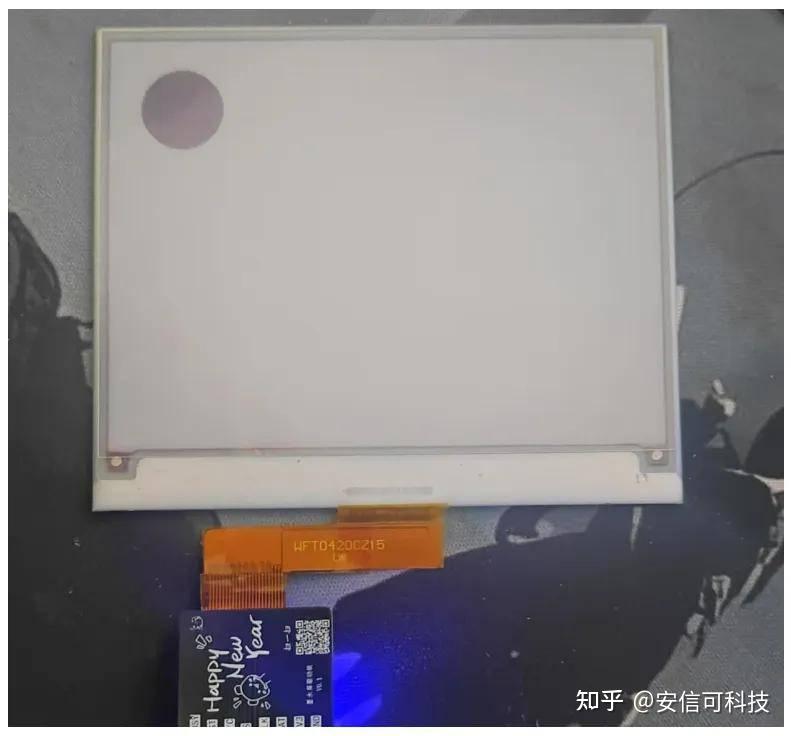

實物展示：

接線定義：

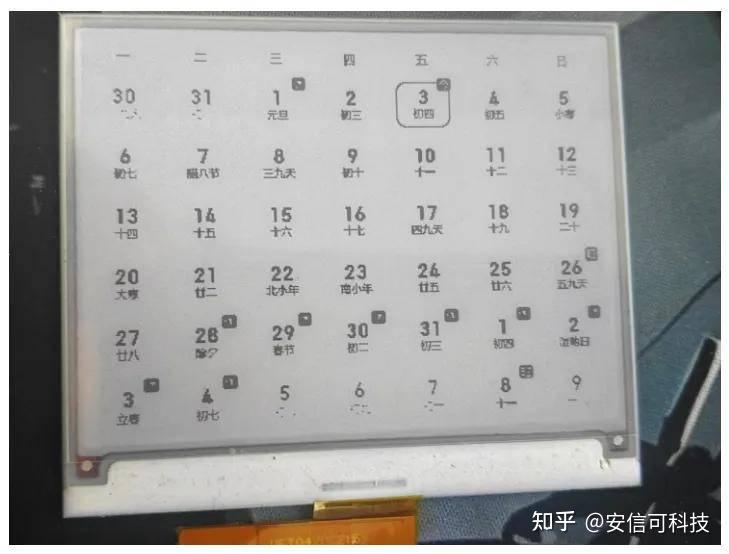

打開示例中4.2墨水屏的演示程序。

由于上次驅動2.9寸屏幕的經驗，這幾個示例就不一一打開了，基本上和2.9的差不多，研究一下這幾個顯示函數。

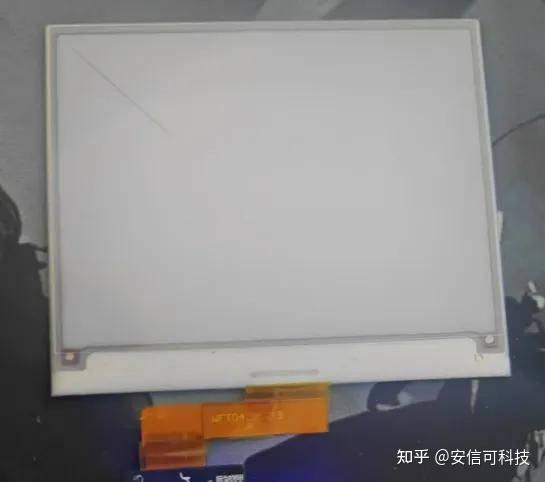

畫線

函數

//繪制線條
//參數:x,y,目標x,目標y，顏色
paint.DrawLine(10, 10,100,100,COLOR_BLACK);
//繪制水平線
//參數:x,y,長度，顏色
paint.DrawHorizontalLine(10, 10,100,COLOR_BLACK);
//繪制垂直線
//參數:x,y,長度，顏色
paint.DrawVerticalLine(10, 10,100,COLOR_BLACK);

上面這三個函數都是畫線的，只不過實現的方法不一樣。

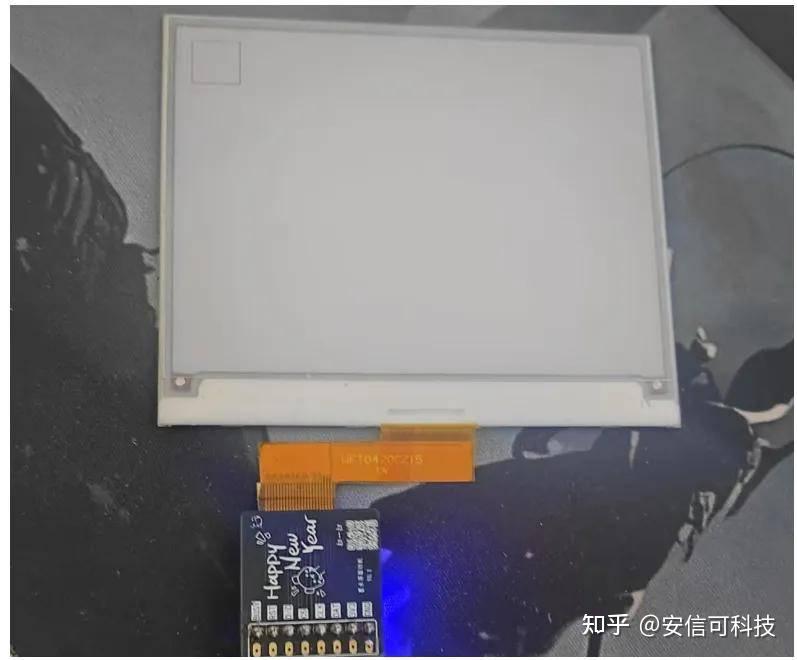

畫矩形

函數

//繪制矩形
//參數:x,y,目標x,目標y，顏色
paint.DrawRectangle(50, 50,10,10,COLOR_BLACK);
//繪制填充矩形
//參數:x,y,目標x,目標y，顏色
paint.DrawFilledRectangle(10, 10,30,30,COLOR_BLACK);

這兩個函數一個畫空心的，一個畫實心的。

畫圓

函數：

//繪制圓形
//參數:x,y,圓半徑，顏色
paint.DrawCircle(10, 10,30,COLOR_BLACK);
//繪制填充圓形
//參數:x,y,圓半徑，顏色
paint.DrawFilledCircle(50, 50,30,COLOR_BLACK);

和矩形一樣，一個實心的一個空心的。

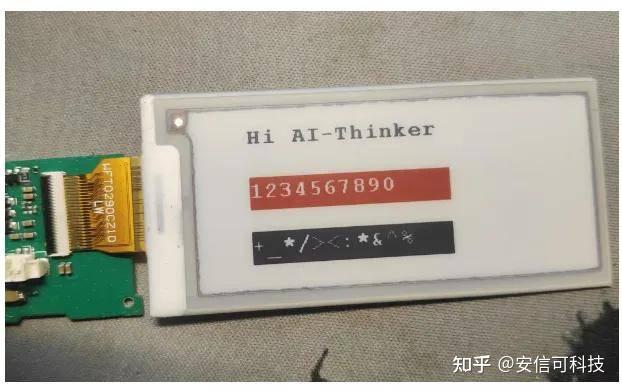

顯示字符：

函數：

//顯示字符串
//參數:x,y,要顯示的內容，字體，顏色

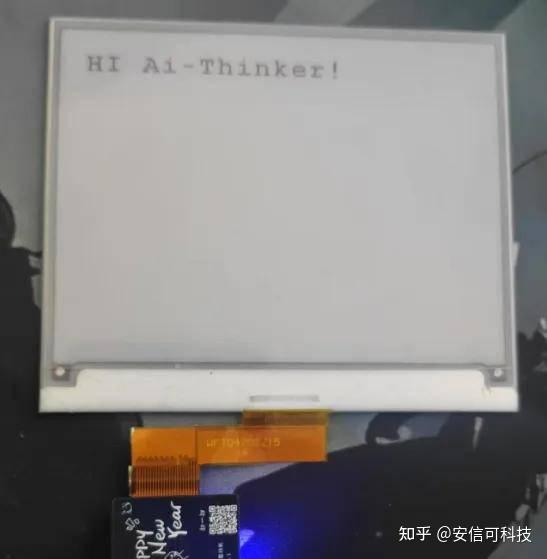

paint.DrawStringAt(20, 20, "HI Ai-Thinker!", &Font24, COLOR_BLACK);

一些其它功能函數：

//設置屏幕方向
//參數：旋轉角度
paint.SetRotate(ROTATE_0);
復制代碼
//清空畫布
//參數：背景色
paint.Clear(COLOR_BLACK);
復制代碼
//設置畫布寬和高
//參數：寬，高
paint.SetWidth();
paint.SetHeight();

由于都是現成的庫，而且有示例，所以上手非常簡單，直接在arduino中右鍵可以跳轉到函數看代碼實現，也可以直接找到代碼包然后vscode打開更方便一些。
