外圍器件互連快速通道 (PCIe) 是一種廣泛用于連接處理器、存儲器和外圍設備的高速接口標準。隨著 PCIe 在敏感數據處理和關鍵高速數據傳輸中的日益普及，確保驗證過程中的數據完整性和加密成為首要目標。在驗證領域，隨機化被公認為驅動穩健 PCIe 驗證的關鍵技術。隨機化帶來了不可預測性，可模擬現實場景并發現設計中隱藏的問題。本文將探討隨機化在 PCIe IDE 驗證中的重要性，重點介紹它如何在確保數據完整性和加密可靠性方面發揮關鍵作用，同時也揭示了該過程的獨特挑戰。

數據完整性

確保數據在傳輸過程中不發生任何變化。即便數據包僅出現輕微損壞，也可能對系統可靠性產生影響。因此，完整性是 PCIe 驗證的一個核心要素。

數據加密

在傳輸過程中保護敏感數據，避免未經授權的訪問。PCIe 中的加密遵循一定的標準，能夠在高速運行時保障信息安全。

對于所有端點設備來說，在 PCIe 6.0 的 64GT/s 和 PCIe 7.0 的 128GT/s 高速數據傳輸速率下，確保數據完整性和數據加密至關重要。然而，驗證這些機制需要采用全面的測試和驗證方法，隨機化在其中發揮著關鍵作用。

PCIe 驗證中的隨機化

隨機化是指生成具有不可預測輸入和條件的測試場景，呈現邊界情況。在 PCIe 驗證中，隨機化有助于確保測試所有可能的行為，包括一些罕見或意外情況，這些情況可能導致數據損壞或加密失敗，繼而在后續階段引發嚴重問題。因此，我們正計劃將隨機化引入 PCIe IDE 驗證，以便更有效地驗證行為。

數據完整性驗證的隨機化

以下是一些模擬真實流量情況的隨機驗證方法，能夠揭示常規驗證方法中可能不會出現的細微完整性問題。

1隨機數據包注入

該技術將數據包隨機化，并注入設備之間的通信流。在此過程中，我們向 PCIe 鏈路注入隨機、格式錯誤或無序的數據包，并混合有效和無效的 IDE 加密數據包，以驗證系統是否能夠檢測和拒絕未經授權或無效的數據包，檢查數據包之間的加密/解密是否正確。在驗證過程中，我們檢查系統在遇到無效數據包時是否能夠準確記錄錯誤或警報。這樣可以確保覆蓋不同的數據路徑，進而實現可靠的協議檢查。

此方法有助于從以下方面評估 IDE 功能在 PCIe 中的彈性：

(i) 數據損壞：檢測系統是否能夠維護數據完整性。

(ii) 加密失敗：測試隨機注入數據時的加密可靠性。

(iii) 數據包排序錯誤：確保重新排序不會影響數據傳輸。

2隨機錯誤和故障注入

模擬隨機位翻轉、PCRC 錯誤或協議違規，幫助驗證 PCIe 錯誤檢測和糾正機制的可靠性。

這些方法有助于評估 PCIe IDE 實現的效果：

(i) 檢測并響應意外錯誤。

(ii) 在壓力下保持安全通信。

(iii) 遵循 PCIe 錯誤恢復和報告機制(AER – 高級錯誤報告)。

(iv) 確保加密和解密狀態在端點之間保持同步。

3流量模式隨機化

將數據包的順序、大小和傳輸時間隨機化，有助于測試設備如何在繁重、不可預測的流量負載下保持?jǐn)?shù)據完整性。

數據加密驗證的隨機化

加密增加了驗證的復雜性，因為傳統檢查無法讀取加密的數據流。在測試不同場景下的加密時，隨機化起到了至關重要的作用。數據加密驗證中的隨機化可確保識別和緩解密鑰重用或可預測模式等漏洞。

1隨機加密密鑰和有效載荷

隨機變化的密鑰和有效載荷有助于驗證加密的正確性，而無需依賴硬編碼假設，確保加密邏輯在所有可能的輸入中都能正確運行。

2隨機初始化向量 (IV)

許多加密協議要求每個事務都有唯一的 IV。隨機 IV 可有效防止加密過程中的模式重復。要了解 IDE 密鑰管理流程，可以參考下圖，其中展示了使用 IDE_KM 協議的密鑰編程流程詳細示例。

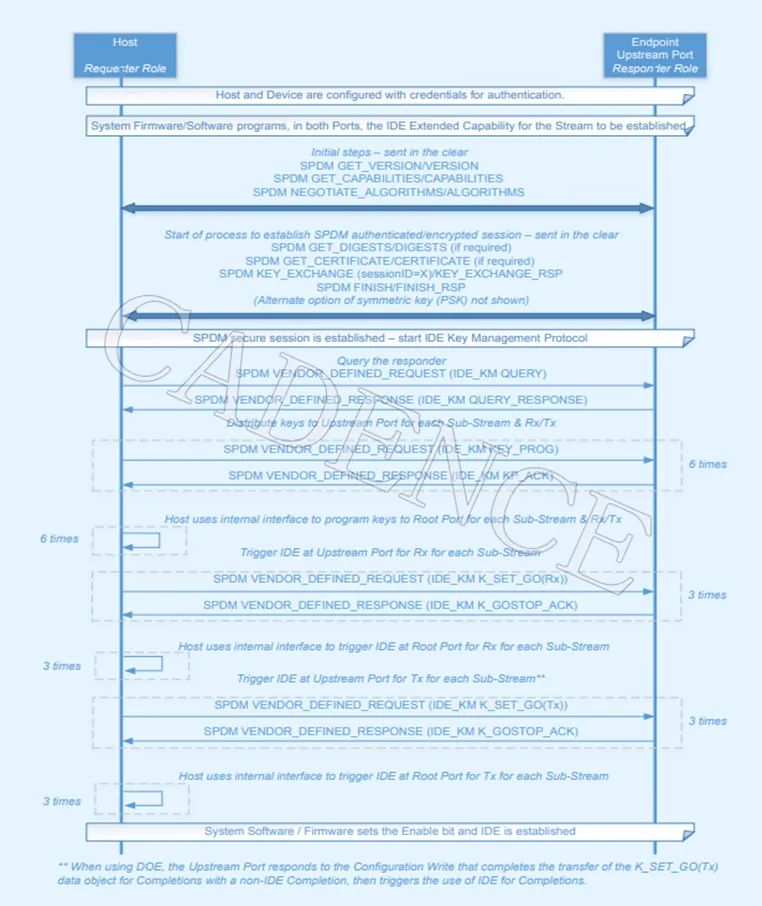

圖 1：IDE_KM 示例

如圖 1 所示，IDE_KM 協議的功能包括啟動 IDE_KM 會話、設備能力發現、來自主機的密鑰請求、對 PCIe 設備的密鑰編程以及密鑰確認。首先，主機通過檢測是否存在 PCIe 設備來發起 IDE_KM 會話;如果設備支持 IDE 協議，系統將繼續執行密鑰編程流程。然后通過查詢找到設備的加密功能，確定設備支持動態密鑰更新還是靜態密鑰。隨后，主機向密鑰管理實體發送請求以獲得適用于設備的密鑰。在獲得密鑰后，主機會將其編程至 PCIe 端點上的 IDE 控制器中。此時，主機和設備使用相同的密鑰對流量進行加密和驗證。設備確認收到并成功安裝加密密鑰后，將確認消息發送回主機。主機和 PCIe 端點的密匙配置完成后，將建立安全的通信通道。從這一刻起，通過 PCIe 鏈路傳輸?shù)乃袛?shù)據都被加密，以確保數據的機密性和完整性。

IDE_KM 可用于安全分發密鑰，保持 PCIe 事務的機密性和完整性。此關鍵編程流程可確保在主機和 PCIe 設備之間建立安全的通信通道。因此，隨機密鑰方法可避免加密過程中的模式重復。

3隨機化 PHE

部分包頭加密 (PHE) 是 PCIe 6.0 完整性和數據加密 (IDE) 中的一個附加機制。PHE 驗證使用各種流量;在用于驗證 PHE 功能的 API 中引入隨機化，可以顯著提升數據加密的可靠性。

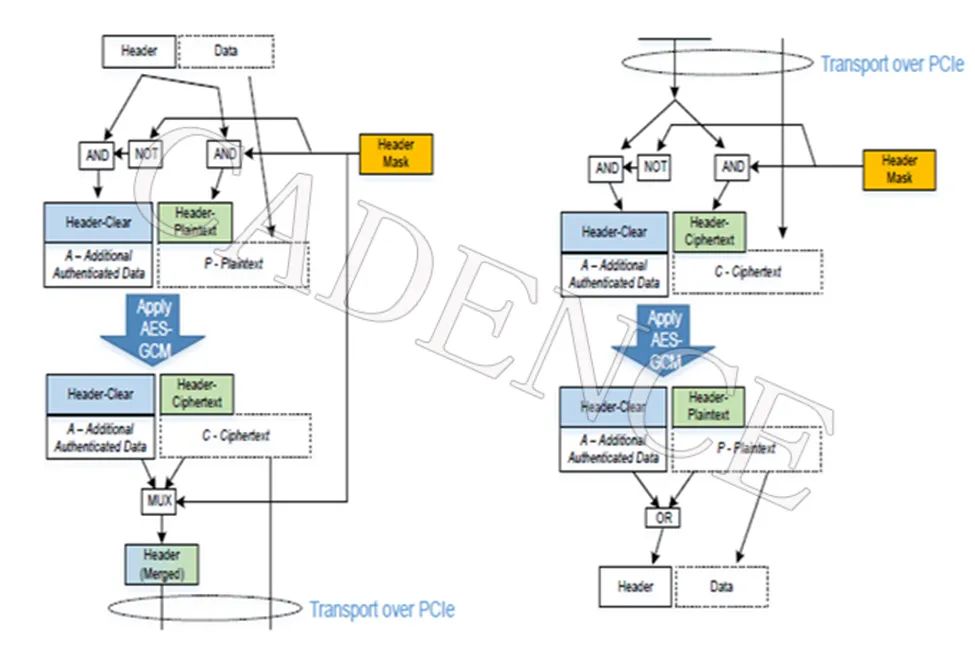

圖 2. 部分包頭加密

4IDE 地址關聯寄存器值的隨機化

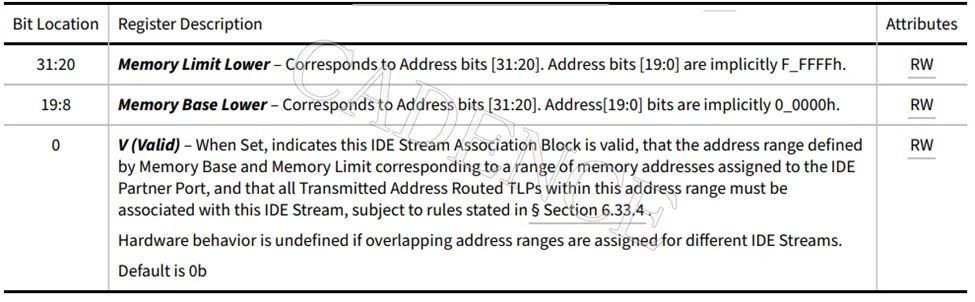

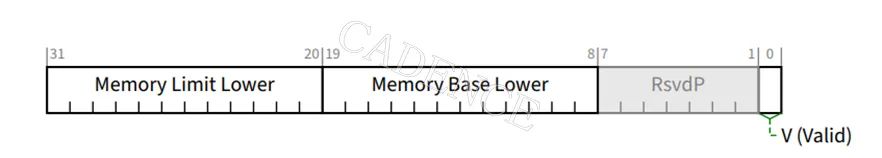

IDE 地址關聯寄存器 1/2/3 應根據 IDE 伙伴端口的內存地址范圍進行配置。這些寄存器的字段包括多個值，如內存基數下限、內存限制下限、內存基數上限和內存限制上限。IDE 的實現可以包含多個寄存器塊，并支持多種配置選項，如 32 位或 64 位地址、不同的寄存器大小、0-255 個可選流、0-15 個地址塊等。隨機化驗證可以幫助驗證所有邊界情況。請參考圖 2。

圖 2. 部分包頭加密

5加密期間的隨機故障

隨機故障注入(例如，丟包或時間不匹配)可確保系統能夠處理中斷，防止數據泄露。

IDE 隨機化帶來的挑戰及其解決方案

隨機化引入了大量場景，而模擬每一種可能性需要龐大的計算量。約束隨機化將隨機輸入限制在有效范圍內，但仍可覆蓋邊界情況。此外，使用覆蓋率驅動的驗證策略，能夠避免關鍵場景的測試存在過多冗余。

使用隨機輸入來驗證加密數據會增加復雜性。加密會掩蓋數據，很難在不損害安全性的情況下驗證輸出。我們可以在 IDE 回調中實現多種 IDE 檢查機制，直接分析加密流量，而無需進行解密。

隨機化可能會引發意外故障，而且通常難以重現。通過使用基于種子的隨機化，特定的種子生成可重復的隨機序列，有助于更準確地重現和分析行為。

結論

隨機化是 PCIe 驗證中的一種強大技術，可確保有效驗證數據的完整性和機密性，有助于我們發現非隨機測試可能遺漏的細微錯誤和邊界情況。在 Cadence PCIe VIP 中，我們提供成熟的 IDE 驗證機制，并通過嚴格的隨機驗證確保數據完整性。為了實現安全高效的數據通信，我們采用強大且可靠的加密機制。然而，隨機化也帶來了諸多挑戰。為了克服這些挑戰，我們結合使用約束隨機化、基于種子的測試和覆蓋率驅動的驗證方法。如今，PCIe 正在以更快的速度發展，業內也日益注重安全性，在此背景下，Cadence PCIe VIP 能夠滿足行業需求，通過驗證高性能系統，確保在實際運行時有效保障數據安全。
