TLV712xx 系列低壓差線性穩壓器 （LDO） 是低靜態電流器件，具有 出色的線路和負載瞬態性能。這些器件提供亞帶隙輸出電壓;也就是說，輸出電壓小于 1.2 V 一直低至 0.7 V。因此，這些 LDO 可用于為工作電壓小于 1.2 V 的處理器供電。這些 LDO 專為功耗敏感型應用而設計。精密帶隙和誤差放大器提供 2% 的總體精度。低輸出噪聲、極高的電源抑制比 （PSRR） 和低壓差使該系列器件成為各種電池供電手持設備的理想選擇。所有器件版本均具有熱關斷和電流限制功能，以確保安全。

此外，這些器件在僅 0.1 μF 的有效輸出電容下保持穩定。此功能允許使用具有更高偏置電壓和溫度降額的高性價比電容器。這些設備可在無輸出負載的情況下調節到指定的精度。
*附件：300mA、亞帶隙輸出電壓、低 Iq、低壓差穩壓器數據表.pdf

TLV712xxP 系列還提供有源下拉電路，以快速對輸出放電。

TLV712xx 系列 LDO 線性穩壓器采用 SOT23-5 和 1.5mm × 1.5mm SON-6 封裝。

特性

• 2% 準確率
• 低 I Q ：35 μA
• 可實現 0.7 V 至 1.15 V的固定輸出電壓組合^(1)^
• 高 PSRR：1 kHz 時為 68 dB
• 有效電容為 0.1 μF 時保持穩定^(2)^
• 熱關斷和過流保護
• 封裝：SOT23-5、1.5mm × 1.5mm SON-6對于 1.2V 及更高的輸出電壓
  ，請參見 TLV702 系列器件。
  請參閱 Application Information 部分中的 Input and Output Capacitor 要求
  。
• 應用
  • 無線手機
  • 智能手機、PDA
  • MP3 播放器
  • ZigBee 網絡
  • 藍牙設備
  • 鋰離子作手持式產品
  • WLAN 和其他 PC 附加卡

參數

方框圖

一、產品概述

• ?型號?：TLV712xx
• ?特點?：
  • ?低靜態電流?：35μA（典型值）
  • ?輸出電壓范圍?：0.7V至1.15V（亞帶隙電壓）
  • ?最大輸出電流?：300mA
  • ?高電源抑制比?：68dB（1kHz）
  • ?熱關斷和過流保護?
  • ?穩定工作所需輸出電容?：0.1μF（有效值）

二、應用領域

• ?便攜式設備?：如無線手持設備、智能手機、MP3播放器等
• ?電池供電設備?：需要低功耗和亞帶隙電壓輸出的應用

三、封裝選項

• ?SOT23-5?：1.5mm × 1.5mm
• ?SON-6?：1.5mm × 1.5mm

四、電氣特性

• ?輸入電壓范圍?：2.0V至5.5V
• ?輸出電壓準確性?：±2%
• ?負載調整率?：15mV（0mA至300mA負載變化）
• ?線性調整率?：5mV（2V至5.5V輸入電壓變化）
• ?輸出噪聲電壓?：30mV RMS（0.7V輸出）
• ?啟動時間?：100ms（300mA輸出）

五、功能特性

• ?亞帶隙輸出電壓?：提供低于1.2V的輸出電壓選項，最低可達0.7V。
• ?低噪聲?：適用于對噪聲敏感的應用。
• ?高電源抑制比?：有效抑制輸入電源噪聲。
• ?熱關斷和過流保護?：增強設備可靠性，防止過熱和過流損壞。
• ?啟用/關斷控制?：通過使能引腳控制穩壓器的開啟和關閉，降低功耗。

六、應用信息

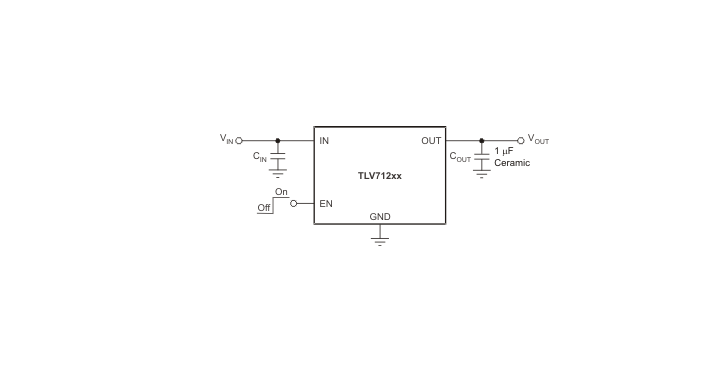

• ?輸入和輸出電容?：推薦使用1μF的陶瓷電容來改善穩定性和瞬態響應。
• ?布局建議?：輸入和輸出電容應盡可能靠近穩壓器引腳，以減少寄生電感和噪聲。

七、熱設計

• 提供熱阻和功耗信息，幫助設計有效的散熱方案。
• 建議在PCB上使用散熱過孔和銅層來增強熱傳導。

八、文檔與支持

• 提供數據表、應用筆記和相關設計資源。
• 可通過TI網站獲取更多信息和支持。
