概述

HMC1055是一款低成本、砷化鎵(GaAs)、單刀單擲(SPST)開關，采用LFCSP表貼封裝。 該開關具有低插入損耗、高隔離度和出色的三階交調性能，非常適合0.5 GHz至4.0 GHz范圍內的許多蜂窩和無線基礎設施應用。

HMC1055在極低直流下采用單正電源電壓和單正控制電壓。 RF1反射斷開，而RF2在關斷狀態下端接至50 Ω。
數據表：*附件：HMC1055使用0.5GHz至4.0GHz、GaAs、SPST開關技術手冊.pdf

應用

• 蜂窩通信基礎設施
• 無線基礎設施
• 移動無線電
• 測試設備
  特性
• 低插入損耗： 0.7 dB（典型值，2.0 GHz）
• 高輸入三階交調截點(IP3)： >60 dBm（典型值）
• 單正控制： 0 V或3 V
• 小型8引腳2 mm × 2 mm LFCSP表貼封裝

框圖

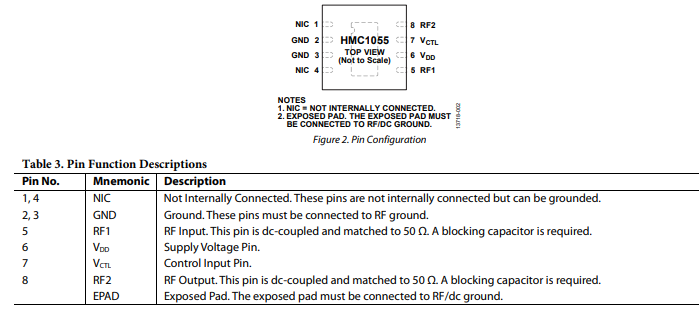

引腳配置

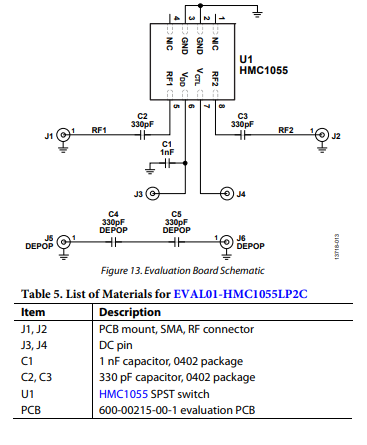

接口示意圖

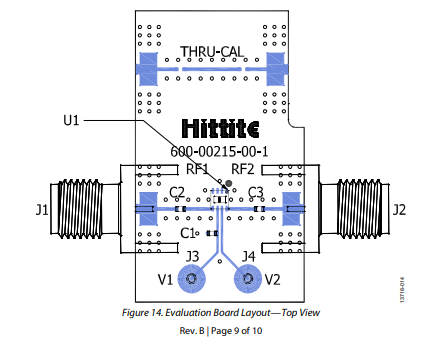

HMC1055評估板由4層材料構成，每層銅厚度為0.7密耳。每個銅層都用電介質材料隔開。頂部電介質材料是10密耳RO4350。中間和底部介電材料為FR-4，用于機械強度和大約62密耳的總板厚，允許SMA連接器在板邊緣滑入。
所有RF和dc走線都布設在頂層銅層上。射頻傳輸線采用共面波導(CPWG)模型設計，寬度為16密耳，間距為13密耳，電介質厚度為10密耳，特性阻抗為50歐姆。內層和底層為接地層，為射頻傳輸線提供堅實的接地。為了獲得最佳的電氣和散熱性能，盡可能多的過孔被布置在傳輸線路周圍和封裝裸露焊盤下方。圖14所示的評估板布局是實現最佳和穩定性能以及提高熱效率的建議。
封裝接地引腳直接連接到接地層。電源電壓和控制電壓必須分別連接到評估板的直流引腳JBOY3樂隊和J4。電源走線上有一個去耦電容，用于過濾高頻噪聲。射頻輸入和輸出端口(RF1和RF2)通過50 2傳輸線分別連接到SMA連接器J1和J2。RF1和RF2端口通過適當電容值交流耦合，以確保寬帶性能。一條直通校準線連接J5和J6；該傳輸線用于估計PCB在所評估的環境條件下的損耗。
