新版PREEvision支持使用時序圖行為建模，將系統工程的所有核心概念整合到一個工具中。

時序圖基于SysML（系統建模語言）。借助時序圖，開發人員可以在無需切換工具的情況下，對系統組件之間的交互進行建模和可視化，并直接與需求、測試規范以及系統軟硬件架構的物理視圖進行交互。因此，PREEvision提供了一整套完整的工具集，用于開發復雜的技術系統，并可隨時為所有相關方提供集成且最新的數據。

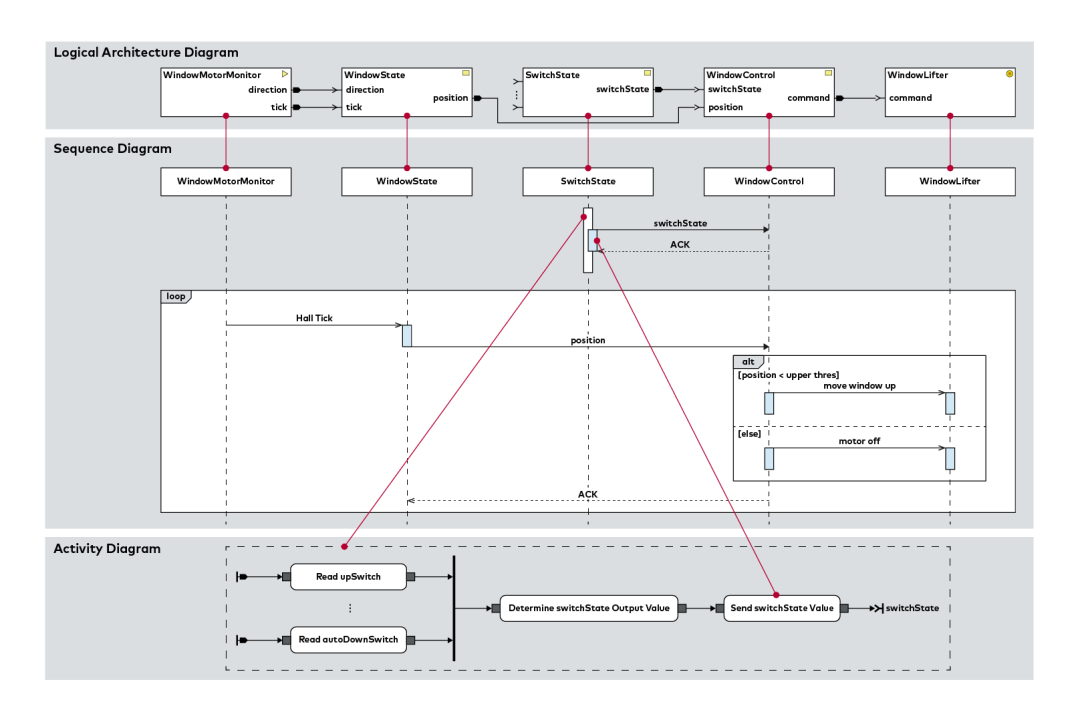

新版本的時序圖與數據模型無縫集成，這使得開發人員能夠在不同抽象層級上創建交互，例如邏輯功能（Logical Function）和結構包（Structure Packages）、軟件組件以及硬件組件。當用戶打開某個交互時，時序圖會自動生成，圖中的生命線（Lifeline）則代表具體的模型工件。

時序圖支持在生命線對象之間傳遞消息，并允許使用組合片段（Combined Fragments）對特定交互部分進行分組。為演示時序圖的應用，PREEvision 10.17提供了一個涵蓋所有系統工程領域的綜合技術示例。

PREEvision 10.17：基于SysML的時序圖簡化系統工程

除了新增的時序圖，PREEvision還支持用例圖（Use Case Diagram）、狀態機圖（State Machine Diagram）和活動圖（Activity Diagram）來描述系統行為。此外，PREEvision集成了塊定義圖（Block Definition Diagram）和內部塊圖（Internal Block Diagram），用于構建邏輯和物理架構。同時，類圖（Class Diagram）和組件圖（Component Diagram）也包含在PREEvision工具集中。

此外，PREEvision 10.17還帶來了其他增強功能：

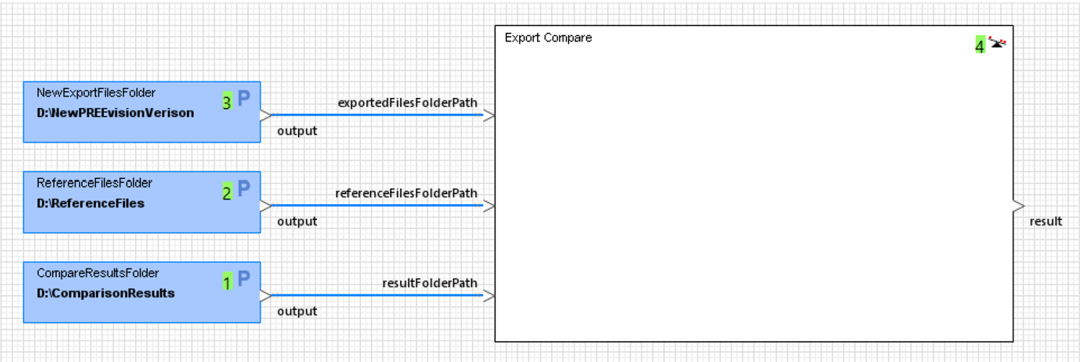

AUTOSAR和PVCDI導出可以輕松進行比對，以確保在AUTOSAR工具鏈中實現穩定可靠的數據交換。新增的Metric Block使得導出比對過程得以自動化。

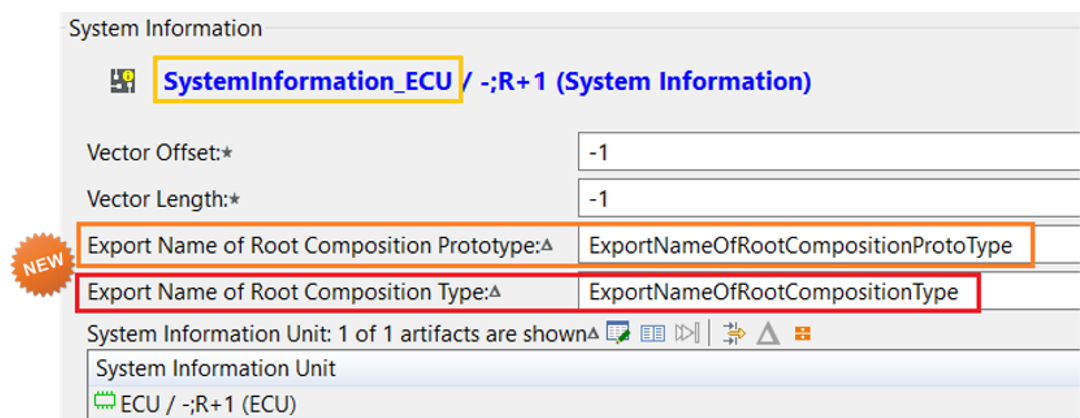

用戶可以定義ECU Extract中的Root Composition名稱，并確保與PVCDI中的AUTOSAR引用一致，從而實現軟件結構同步，進而提高DaVinci Configurator或DaVinci Team等工具中DCM/DEM與應用軟件自動集成的效率。

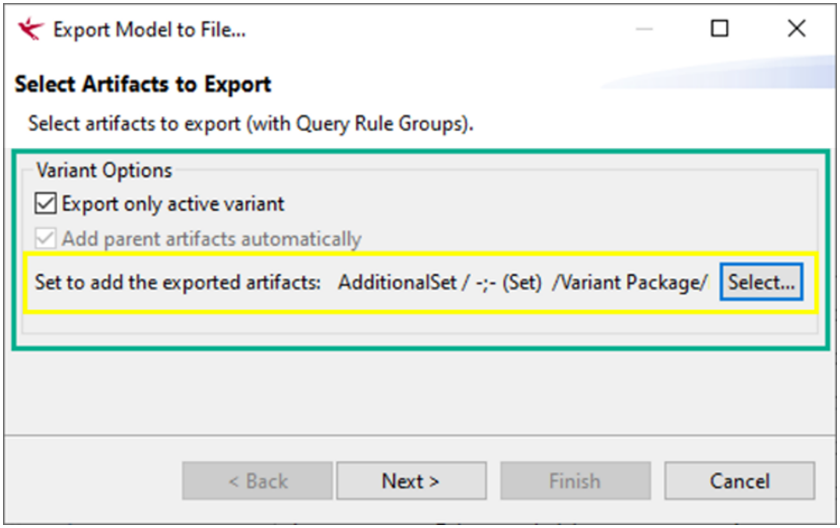

在版本管理方面，新版PREEvision允許基于特定變型導出EEA文件，并支持將導出的工件自動分配到指定的Set中。通過檢查Set中的工件，用戶可以確保導出的EEA文件的準確性。

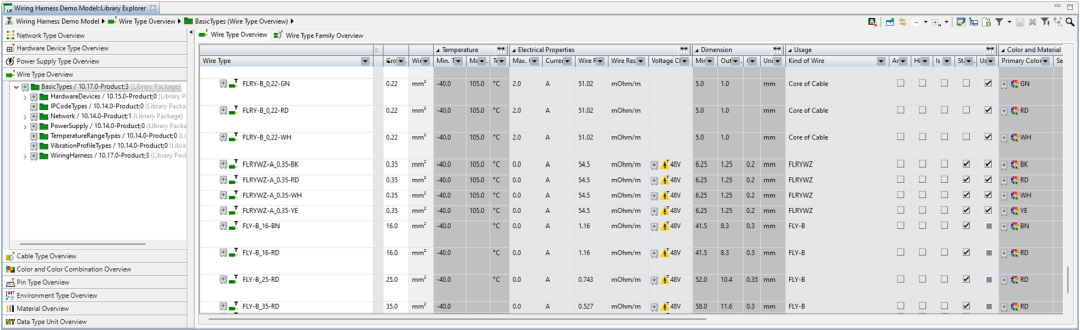

在線束設計中，新增的Explorer提供了對硬件庫中可用組件的便捷概覽。此外，上一版本引入的復雜篩選功能得到了簡化，同時圖表中表格的性能和可用性也得到了提升

新版本現已發布，用戶可從10.5或后續版本無縫升級至10.17，無需進行數據遷移，升級過程簡單高效。
