01 引言

CM2248是士模微電子推出的一款16位，8通道同步采樣ADC。其各通道均內置模擬輸入鉗位保護、二階抗混疊濾波器、跟蹤保持放大器，16位SAR ADC，并內置了靈活的數字濾波器。
CM2248采用單5V電源供電，但是可以處理±10V或±5V的真雙極性輸入信號。所有通道均能以200kSPS的吞吐率采樣和輸出數據。它的模擬輸入阻抗均為1MΩ，輸入鉗位保護電路可以承受±16.5V的過壓。與ADI公司的AD7606和TI公司的ADS8588管腳兼容。

02 CM2248功能特性

◆雙極性模擬輸入范圍：±10V、±5V

◆5V模擬電源，VDRIVE：2.3至5V

◆8路同步采樣輸入

◆LQFP64 10x10封裝

◆完全集成的數據采集解決方案

·模擬輸入鉗位保護

·具有1MΩ模擬輸入阻抗的輸入緩沖器

·二階抗混疊模擬濾波器

·片內精密基準電壓及緩沖

·16 位、200kSPS ADC（所有通道）

·通過數字濾波器提供過采樣功能

◆靈活的并行/串行接口

·SPI/QSPI/MICROWIRE/DSP兼容

◆性能

·模擬輸入ESD可達8kV

·92dB SNR，-105dB THD

·±1 LSB INL，±0.8 LSB DNL

·低功耗：運行模式150mW，待機模式30mW

03 方案介紹

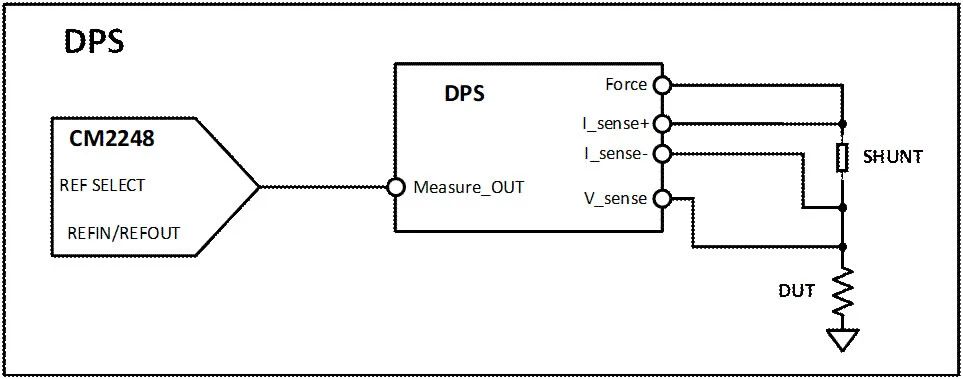

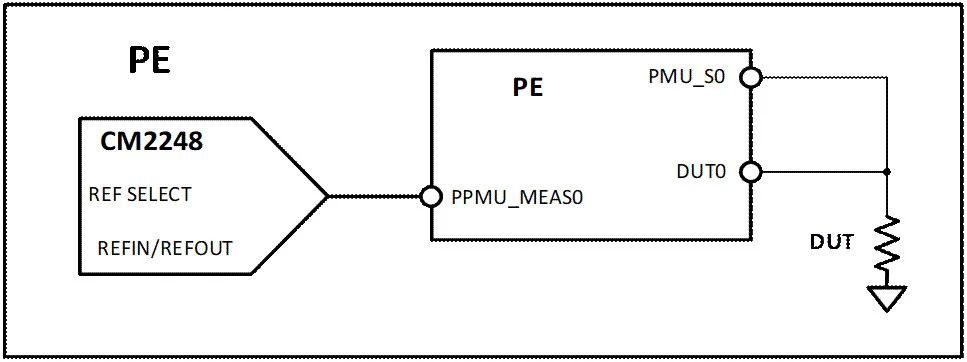

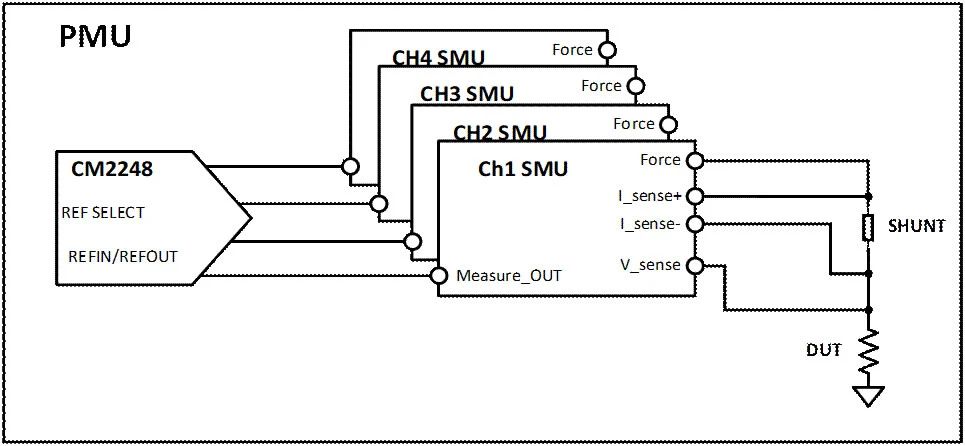

高吞吐率、集成度、易用性以及高達92dB SNR使得CM2248可廣泛適用于自動化測試設備的DPS（器件電源）、PMU（參數測量單元）和PE（引腳驅動器）的信號采集應用。

隨著半導體工藝不斷進步，對半導體自動化測試系統的要求已經從"滿足芯片測試功能"的功能需求時代過渡到追求測試效率和測試靈活性的"資本效率"時代。隨著芯片越來越復雜，wafer的初次良率不斷下降，失效的概率也在增加，因此需要測試機更加的精準，更加的高效。

為了在一定體積的測試機中塞入更多的測試通道，ATE設備廠商越來越傾向于選取高集成度的PMU，DPS以及PE電路或芯片。而不論是PE、DPS還是PMU單元，都需要一款快速，易用且高精度的ADC去實現電學參數的回采測量。CM2248具有每通道200kSPS的數據吞吐率，92dB的SNR使得ATE電學測量結果"又快又好"。

04 產品優勢

綜上所述，CM2248具有集成度高，92dB SNR高信噪比，-105dB高THD等優勢；使得它非常適合應用于ATE設備中各類信號的高精度回采。同時，CM2248性能直接對標ADI AD7606與TI ADS8588。
