LP38513-ADJ 快速瞬態響應低壓差穩壓器提供 在滿足為數字內核供電的 AC 和 DC 精度要求方面具有最高性能。這 LP38513-ADJ 使用專有的控制回路，能夠?qū)ιa(chǎn)線的變化做出極快的響應 條件和負載需求。輸出電壓直流精度為 2.5%，線路、負載和滿載 溫度范圍為 -40°C 至 +125°C。 LP38513-ADJ 設計用于 2.5V、3.3V、 和 5.0V 電源軌，使用 10 μF 陶瓷電容器時保持穩定，并具有可調節的輸出電壓。這 LP38513-ADJ 提供出色的瞬態性能，以滿足高性能數字的需求 在服務器等高度密集型應用中發現的核心 ASIC、DSP 和 FPGA， 路由器/交換機和基站。
*附件：lp38513-adj 3A 快速瞬態響應可調低壓差線性穩壓器 數據表.pdf

特性

• 2.25V 至 5.5V 輸入電壓范圍
• 0.5V 至 4.5V 的可調輸出電壓范圍
• 3.0A 輸出負載電流
• 在 -40°C 至 +125°C 的線路、負載和全溫度范圍范圍內精度為 ±2.0%
• 采用微型 10 μF 陶瓷電容器時保持穩定
• 使能引腳
• 當 Enable 引腳為低電平時，接地引腳電流通常小于 1 μA
• 100 kHz 時 PSRR 為 25dB
• 過溫和過流保護
• TO-263 薄型 5 引腳表面貼裝封裝

參數

方框圖

1. 產品概述

• ?型號?：LP38513-ADJ
• ?特性?：3A輸出負載電流，快速瞬態響應，可調低壓差線性穩壓器
• ?應用?：適用于數字核心ASICs、FPGAs、DSPs、服務器、路由器/交換機、基站等高性能數字核心供電

2. 主要特性

• ?輸入電壓范圍?：2.25V至5.5V
• ?輸出電壓范圍?：0.5V至4.5V（可調）
• ?輸出電流?：最大3A
• ?精度?：±2.0%線性調整率和負載調整率
• ?靜態電流?：通常小于1μA（使能引腳為低時）
• ?封裝?：TO-263THIN 5-Pin表面貼裝封裝
• ?保護功能?：過溫保護和過流保護

3. 引腳功能

• ?IN?：輸入供電引腳
• ?GND?：地引腳
• ?OUT?：穩壓輸出引腳
• ?ADJ?：反饋引腳，用于設置輸出電壓
• ?EN?：使能引腳，高電平使能輸出，低電平禁用輸出

4. 電氣特性

• ?輸出電壓精度?：在-40°C至+125°C溫度范圍內，輸出電壓精度為±2.5%
• ?壓差電壓?：在3A輸出電流下，最大壓差電壓為470mV
• ?靜態電流?：輸出使能時，最大靜態電流為16μA；輸出禁用時，最大靜態電流為1μA
• ? 紋波抑制比（PSRR） ?：在100kHz時，PSRR為25dB

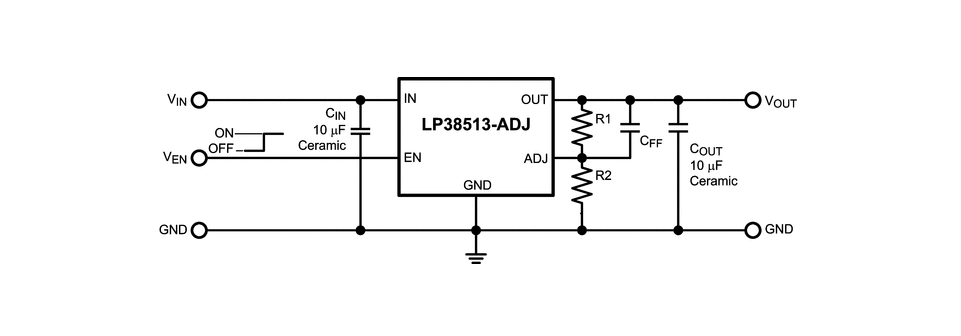

5. 典型應用電路

• ?電路配置?：包括輸入電容、輸出電容、反饋電阻分壓器和使能控制
• ?電容要求?：建議使用至少10μF的陶瓷電容作為輸入和輸出電容，以確保穩定性

6. 熱性能

• ?熱阻?：結到環境熱阻（θJA）為67°C/W，結到殼熱阻（θJC）為2°C/W
• ?散熱?：提供了使用熱過孔和銅面積改善散熱的指南

7. 輸出電壓設置

• ?設置方法?：通過外部電阻分壓器R1和R2設置輸出電壓，公式為VOUT = VADJ × (1 + (R1/R2))
• ?電阻選擇?：建議使用高質量、緊密公差、匹配溫度系數的電阻，且并聯電阻值應小于1kΩ

8. 瞬態響應

• ?快速瞬態響應?：采用專有控制環路，實現對線路條件和負載需求的快速響應
• ?負載瞬態?：提供了從10mA到3A和從1A到3A的負載瞬態響應曲線

9. 使能功能

• ?使能閾值?：使能開通閾值典型值為1.2V，使能關斷閾值典型值為1.0V
• ?遲滯?：使能閾值具有約200mV的遲滯，以提高抗噪聲能力
