LP38842-ADJ 是一種大電流、快速響應穩壓器，可以保持輸出 電壓調節，輸入至輸出電壓降最小。采用 CMOS 工藝制造， 器件采用兩種輸入電壓工作：Vbias 提供電壓以驅動 N-MOS 的柵極 功率晶體管，而 Vin 是為負載供電的輸入電壓。使用 外部偏置軌允許該器件在超低 Vin 電壓下工作。與雙相情感障礙不同 穩壓器，CMOS 架構在任何輸出負載下消耗極低的靜態電流 當前。使用 N-MOS 功率晶體管可實現寬帶寬，但外部 需要電容來保持環路穩定性。
*附件：LP38842-ADJ 1.5A 超低壓差可調線性調節穩定穩壓器，帶陶瓷輸出帽 數據表.pdf

這些器件的快速瞬態響應使其適合用于為 DSP、 微控制器內核電壓和開關模式電源后置穩壓器。零件可用 在 SO PowerPAD 封裝中。

壓差電壓： 1.5A 負載時為 115 mV（典型值） 當前。

靜態電流： 滿載時為 30 mA（典型值）。

關斷電流： S/D 引腳為 30 nA（典型值） 低。

精準基準電壓： 1.5% 室溫 準確性。

特性

• 非常適合從 1.8V 或 1.5V 輸入進行轉換
• 設計用于低 ESR 陶瓷電容器
• 超低壓差電壓 （1.5A 典型值為 115mV）
• 0.56V 至 1.5V 可調輸出范圍
• 負載調整率為 0.1%/A（典型值）
• 關斷時 30nA 靜態電流 （典型值）
• 所有負載下的低接地引腳電流
• 過溫/過流保護
• 采用 8 引腳 SO PowerPAD 封裝
• ?40°C 至 +125°C 結溫范圍
• UVLO 在 V 偏見 < 3.8V

參數

方框圖

1. 產品概述

• ?型號?：LP38842-ADJ
• ?類型?：1.5A 超低壓差可調線性調節穩壓器，帶陶瓷輸出帽
• ?特點?：
  • 高電流，快速響應
  • 超低壓差電壓（115mV at 1.5A 典型值）
  • 輸出電壓可調范圍：0.56V 至 1.5V
  • 低靜態電流（30nA 在關斷模式下）
  • 低地引腳電流
  • 過溫/過流保護
  • 適用于DSP、微控制器核心電壓和開關模式電源后級穩壓器等應用

2. 封裝信息

• ?封裝類型?：8引腳SO PowerPAD封裝

3. 引腳配置與功能

• ?引腳功能?：
  • ?BIAS?：提供低電流偏置電壓，驅動內部電路和N-MOS功率晶體管
  • ?OUTPUT?：穩壓輸出電壓引腳
  • ?GND?：電源和模擬地
  • ?INPUT?：高電流輸入電壓引腳
  • ? SHUTDOWN (S/D) ?：提供低功率關斷功能，若未使用，應連接到V_BIAS
  • ?ADJ?：調整引腳，用于設置輸出電壓
  • ?N/C?：不連接

4. 電氣特性

• ?輸出電壓調整率?：
  • 線路調整率：0.01%/V
  • 負載調整率：0.1%/A 典型值
• ?壓差電壓?：115mV at 1.5A 典型值
• ?靜態電流?：
  • 從V_IN抽?。?0mA 典型值（滿載）
  • 從V_BIAS抽取：2mA 典型值
  • 關斷模式下：30nA 典型值
• ?過溫保護?：內置
• ?短路電流?：4A（V_OUT = 0V）

5. 熱特性

• ?熱阻?：SO PowerPAD-8封裝，RθJA = 43°C/W
• ?工作溫度范圍?：-40°C 至 +125°C

6. 功能描述

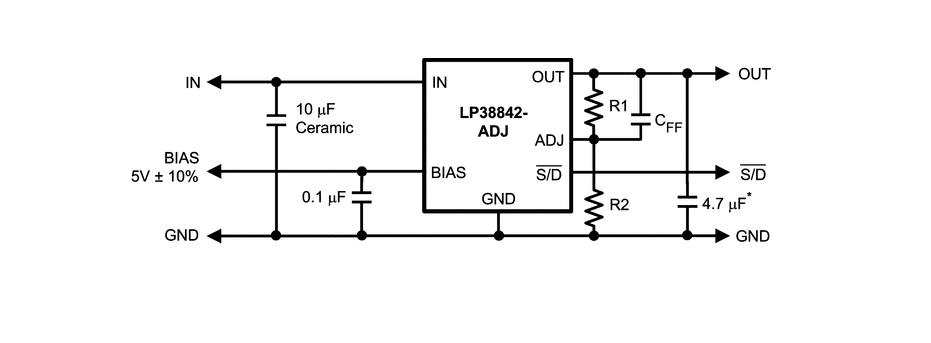

• ?輸出電壓調整?：通過外部電阻R1和R2設置輸出電壓
• ?關斷功能?：通過拉低S/D引腳關斷輸出
• ? 欠壓鎖定（UVLO） ?：當V_BIAS低于約3.8V時，禁用輸出

7. 應用信息

• ?典型應用?：ASIC電源供應、DSP和FPGA電源供應、SMPS后級穩壓器等
• ?設計要求?：
  • V_BIAS供應電壓：4.5V 至 5.5V
  • 輸出電流：最大1.5A

8. 外部電容

• ?輸入電容?：至少10μF陶瓷電容
• ?輸出電容?：
  • 若使用鉭電容，最小4.7μF
  • 若使用陶瓷電容，最小22μF
• ?偏置電容?：0.1μF電容（推薦陶瓷）
• ?前饋電容?（可選）：用于改善瞬態響應

9. 布局與散熱

• ?布局建議?：所有電容應盡可能靠近相應引腳放置，以減少寄生電感和電阻
• ?散熱?：通過SO PowerPAD封裝的底部銅焊盤進行散熱，需焊接到PCB上的銅平面

10. 文檔與支持

• 提供TI應用報告和相關設計資源的鏈接
• 鏈接到TI E2E?在線社區獲取技術支持
