隨著新能源的快速發展，光伏電站、儲能系統及充電設備已廣泛應用于現代能源網絡。在光伏領域，IT供電系統憑借其持續供電性好、安全性高等優勢成為光伏首選，但在長期運行中，例如老化、潮濕、隱裂、機械損傷等問題會影響光伏板絕緣層導致絕緣性能下降。

一旦絕緣性能下降，再安全的系統也將面臨電氣火災、人員觸電等風險，為及時識別光伏IT供電系統的絕緣下降異常，提前預警單點接地故障，避免雙接地風險，CET中電技術推出IT供電系統絕緣監測及故障定位解決方案，為光伏系統裝上“安全雷達”。

該方案由CET中電技術自主研發的IMU100絕緣監測儀、IC100信號發生器及ILU100故障定位儀組成，通過24小時實時監測交/直流系統絕緣電阻變化，結合兩級閾值報警與12回路并行監測技術，實現故障秒級預警與精準定位。同時，監測數據還可無縫上傳智能化管理平臺，支持遠程監控與全局分析，讓光伏系統絕緣狀態盡在掌控，大幅提升運維效率。

>>>持續守護，安全無憂

為光伏IT供電系統提供全天候、全方位的絕緣監測，具備高度的兼容性和穿透性，可穿透各類光伏智能調控組件（PCS、DC/DC模塊等）精準測量絕緣參數，監測范圍覆蓋直流與交流部分，單臺IMU100絕緣監測儀即可滿足整個光伏直流母線的監測需求，確保系統安全無憂。

>>>快速響應，精準出擊

當IMU100絕緣監測儀檢測到絕緣故障并發出報警時，IC100信號發生器和ILU100故障定位儀立即啟動故障定位功能，快速鎖定故障支路。并通過電壓測量值進一步精確判斷故障位置，幫助運維團隊在最短時間內解決問題，提升響應效率。

單臺IMU100絕緣監測儀可接入8臺ILU100故障定位儀，每臺ILU100故障定位儀可監測12條支路，覆蓋范圍廣，定位精度高。

>>>智能管理，高效運維

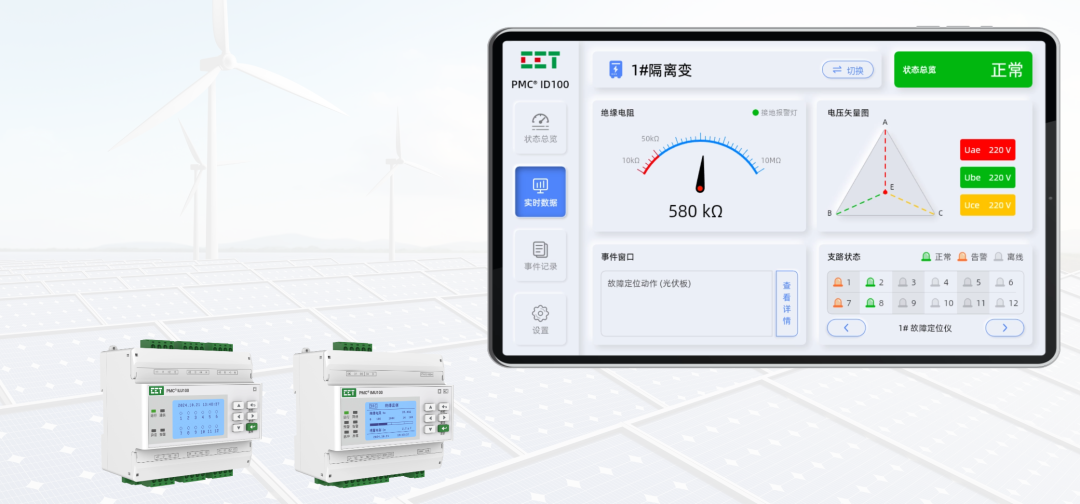

方案選配ID100觸摸屏，實現IMU100絕緣監測儀與ILU100故障定位儀數據的就地顯示，可將數據上傳平臺進行遠程監控，讓運維人員輕松掌握電站健康狀態。

>>>數據追溯，決策有依

單臺設備可記錄達256個事件，停電不丟失，包括絕緣告警事件、故障定位成功事件、操作事件等。

案例應用

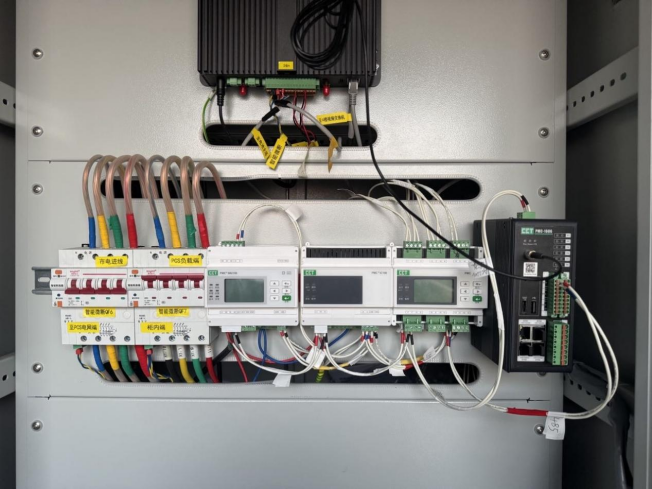

CET中電技術為長沙某光儲直柔系統項目部署IT供電系統絕緣監測及故障定位解決方案，該方案通過持續監測IT供電系統絕緣狀況，實時采集并上傳絕緣電阻值、電容值、各相電壓值等關鍵數據至主站，全方位保障系統安全運行。自投運以來，系統絕緣性能始終保持穩定可控，未來也將持續為綠色能源的安全運行保駕護航。
